Запобіжник та реле Audi Q8 (2018 – 2025)

Audi Q8 випускався у 2018, 2019, 2020, 2021, 2022, 2023 роках. Після цього модель отримала фейсліфтинг у 2024 році. У цій публікації ви можете знайти опис запобіжників Audi Q8 з блок-схемами, їх розташуванням та фото-прикладами роботи. Окремо виділимо запобіжник прикурювача.

Призначення запобіжників та реле може відрізнятися від представлених та залежить від року випуску та рівня електрообладнання вашого автомобіля.

Пасажирський салон

Лівий блок запобіжників

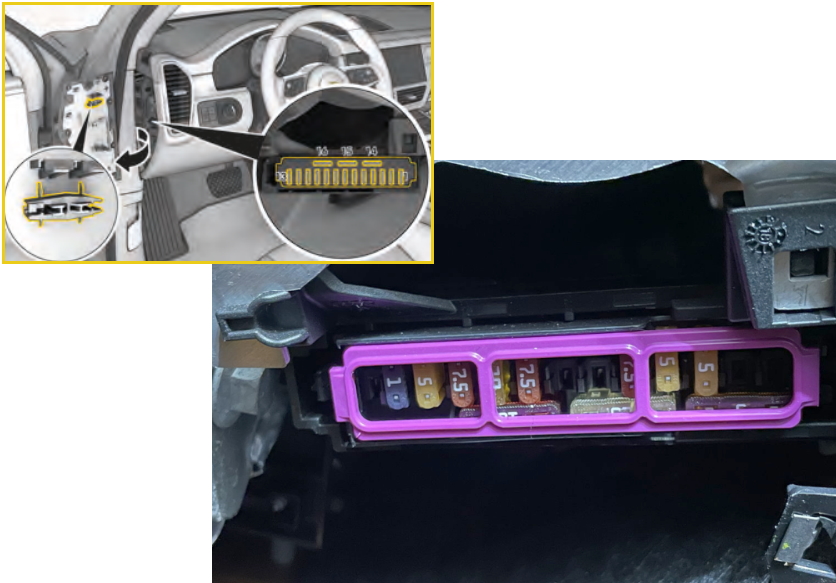

У лівій частині панелі приладів, за захисною кришкою, розташований блок запобіжників.

Diagram

Assignment

Позначення	Розшифровка українською мовою
1	–
2	Audi phone box, антена для з’єднання
3	Система клімат-контролю, система ароматизації
4	Відображення Head-up
5	Audi music interface, USB-з’єднання
7	Замок рульової колонки
8	Верхній/нижній дисплей
9	Кластер приладів
10	DVD-привід
11	Перемикач світла, панелі перемикачів
12	Електроніка рульової колонки
13	Регулювання гучності
14	Блок керування системою MMI Infotainment
15	Регулювання рульової колонки
16	Підігрів керма

Блок запобіжників у просторі для ніг

Транспортні засоби з лівим кермом

Щоб отримати доступ до пристрою, необхідно зняти захисну кришку. Зніміть кришку монтажного гвинта за допомогою плоскої викрутки, потім відкрутіть гвинт і зніміть кришку.

Сам блок запобіжників виглядатиме приблизно так.

Diagram

Right hand drive vehicles

Фото – приклад

Diagram

Загальне позначення

Позначення	Розшифровка українською мовою
Панель запобіжників SA (коричнева)
A1	Підігрів каталізатора, регулювання розподільчого валу.
A2	Датчик масової витрати повітря, підігрівачі кисневих датчиків.
A3	Обігрів двигуна, паливні форсунки, заслінки вихлопу.
A4	Насос гарячої води, заслінки вихлопу, датчик NOX, датчик твердих часток, датчик біодизеля.
A5	Датчик стоп-сигналу.
A6	Клапани двигуна.
A7	Підігрівач кисневого датчика, датчик масової витрати повітря.
A8	Насос високого тиску, кріплення двигуна.
A9	Компоненти двигуна, реле двигуна.
A10	Датчик тиску та датчик температури масла.
A11	Насос охолоджувальної рідини 48 В, стартер-генератор 48 В, стартер-генератор 12 В.
A12	Клапани двигуна.
A13	Охолодження двигуна.
A14	Модуль управління системою приводу.
A15	Підігрівачі кисневих датчиків.
A16	Паливний насос.
Панель запобіжників SB (червона)
B1	Котушки запалювання.
B3	Підігрівач 48 вольт.
B4	Електричний компресор.
B5	Кріплення двигуна.
B6	Модуль управління омивачем лобового скла.
B7	Панель приладів.
B8	Вентилятор клімат-контролю.
B9	Модуль управління допоміжними системами водія.
B10	Модуль комунікацій і системи екстреного виклику.
B11	Запуск двигуна, електрична муфта.
B12	Передня права фара.
Панель запобіжників SC (чорна)
C1	Підігрів передніх сидінь.
C2	Склоочисники.
C3	Електроніка лівої передньої фари.
C4	Панорамний скляний дах.
C5	Модуль управління лівими передніми дверима.
C6	Розетки (прикурювач).
C7	Модуль управління правими задніми дверима.
C8	Ліва передня фара.
C9	Електроніка правої передньої фари.
C10	Модуль керування омивачами скла/фар.
C11	Модуль управління лівими задніми дверима.
C12	Автономний обігрівач.
Панель запобіжників SD (коричнева)
D1	Вентиляція сидінь, електроніка сидінь, дзеркало заднього виду, панель заднього клімат-контролю, діагностичний роз’єм, антена TMC.
D2	Модуль управління бортовою мережею, інтерфейс діагностики.
D3	Генератор звуку.
D4	Клапан охолодження трансмісійної рідини.
D5	Запуск двигуна, електричний привід.
D8	Асистент нічного бачення, активна стабілізація крену.
D9	Адаптивний круїз-контроль, датчики переднього колеса.
D10	Зовнішній генератор звуку.
D11	Асистент перехресть, системи допомоги водієві.
D12	Права передня фара.
D13	Ліва передня фара.
D15	USB-з’єднання.
D16	Підготовка для розважальних систем задніх сидінь.
Панель запобіжників SE (червона)
E1	Сигналізація.
E2	Модуль управління двигуном.
E3	Електроніка передніх сидінь, поперекова підтримка.
E4	Селектор автоматичної коробки передач.
E5	Сигнал (клаксон).
E6	Ручне гальмо.
E7	Діагностичний інтерфейс.
E8	Модуль управління електронікою даху.
E9	Стартер-генератор 48 В.
E10	Модуль управління подушками безпеки.
E11	Електронна система стабілізації (ESC), антиблокувальна система гальм (ABS).
E12	Датчик світла/дощу, діагностичний роз’єм.
E13	Система клімат-контролю.
E14	Модуль управління правими передніми дверима.
E15	Компресор клімат-контролю.
E16	Резервуар тиску гальмівної системи.

Поруч із блоком запобіжників можуть бути встановлені додаткові захисні елементи.

Layout

Allocation

• A – 15A Блок керування регулюванням сидіння та рульової колонки з пам’яттю
• B – 15A Регулювання сидіння переднього пасажира за допомогою блоку керування з пам’яттю
• C – 40A Блок керування ABS
• D – 40A Блок керування ABS
• E –
• Допоміжний насос гідравлічного блоку коробки передач F – 50A

Блок запобіжників високої потужності можна встановити біля акумулятора.

Фото – приклад

Багажне відділення

У багажному відділенні з лівого боку, під захисною кришкою, встановлено ще один блок із запобіжниками та реле.

Diagram

Allocation

Позначення	Розшифровка українською мовою
Панель запобіжників A (Чорна)
A1	Обігрів високої напруги, теплове управління
A5	Пневмопідвіска/управління підвіскою
A6	Модуль управління автоматичною коробкою передач
A7	Обігрів задніх сидінь, елементи керування заднім клімат-контролем
A8	Регулювання сидінь третього ряду
A9	Ліва задня лампа
A10	Переднатягувач ременя безпеки водія
A11	Центральний замок кришки багажника, люка паливного бака, кришки багажника
A12	Модуль управління кришкою багажника
Панель запобіжників B (Червона)
B1	Вентилятор заднього клімат-контролю
B2	Звуковий підсилювач
B3	Обробка вихлопу, звуковий актуатор
B4	Панель заднього клімат-контролю
B5	Правий задній ліхтар причепа
B6	Мотор розміщення причіпного пристрою
B7	Відпуск причіпного пристрою
B8	Лівий задній ліхтар причепа
B9	Розетка причіпного пристрою
B10	Спортивний диференціал Allroad
B11	Обробка вихлопу
B12	Переднатягувач заднього ременя безпеки водія
Панель запобіжників C (Коричнева)
C1	Модуль управління водійськими асистентами
C2	Модуль Audi телефонії
C3	Електроніка переднього сидіння, правий підтримуючий елемент
C4	Боковий асистент
C5	Підготовка до розважальної системи заднього сидіння
C6	Система моніторингу тиску в шинах
C7	Зовнішня антена
C8	Радіо автономного опалення, модуль бака
C10	ТВ-тюнер, модуль обміну даними та телематики
C11	Модуль управління зручним доступом та запуском
C12	Відкривач гаражних воріт
C13	Камера заднього виду, периферійні камери
C14	Модуль керування комфортом правого заднього ліхтаря
C15	Переднатягувач заднього ременя безпеки, пасажирська сторона
C16	Передній натягувач ременя безпеки, пасажирська сторона
Панель запобіжників D (Червона)
D1	Активна стабілізація нахилу
D2	Батарея високої напруги
D3	Прокачувальний насос охолодження високовольтної батареї
D4	Модуль управління електронікою живлення
D5	Гальмівний підсилювач
D6	Перетворювач напруги
D7	Запуск двигуна
D8	Компресор клімат-контролю
D9	Модуль управління додатковим акумулятором
D10	Батарея високої напруги
D11	Система заряджання
D12	Радіо для додаткового опалення та кондиціонування
D14	Контроль температури, насоси охолодження
D15	Модуль теплового управління
Панель запобіжників E (Коричнева)
E7	Обігрів передніх сидінь
E9	Обробка вихлопу
E10	Обігрів задніх сидінь, елементи керування заднім клімат-контролем
E12	Обробка вихлопу

Додаткові елементи

Appointment

• A – 15A Регулювання сидіння переднього пасажира з блоком керування з пам’яттю (праве кермо)
• B –
• C – 30A Реле обігріву заднього скла
• D – 40A Електроніка адаптивного компресора підвіски
• E –
• F –
