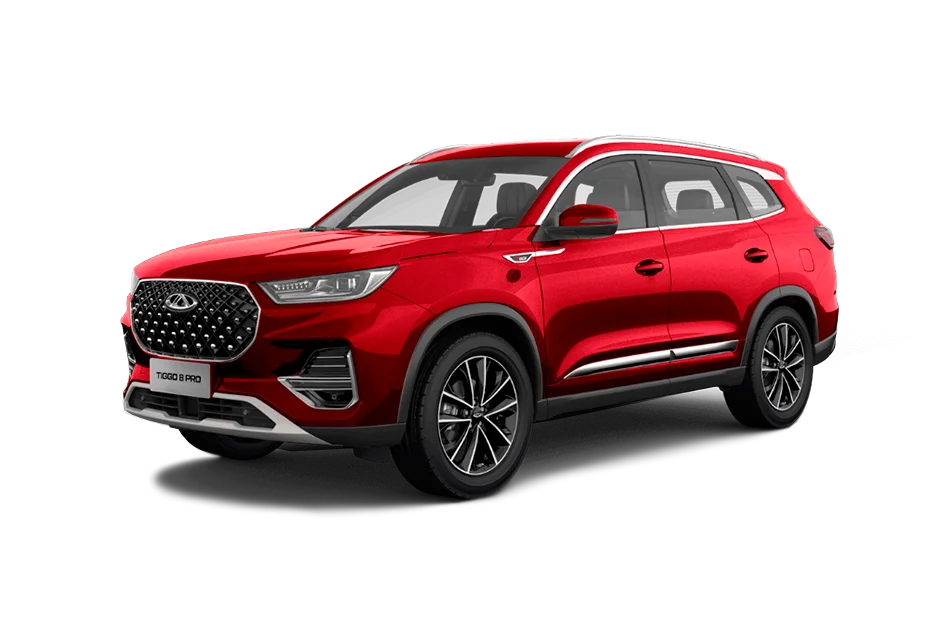

Chery Tiggo 8 Pro (Чері Тігго 8 Про) – це 7-місний середньорозмірний кросовер, який випускався у 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час модель зазнала рестайлінгу. Також продається під назвою Tiggo 8 Plus, Chirey Tiggo 8 Pro Max and ДР Мотор 7.0У цій публікації ми представимо опис запобіжників та реле Cherry Tigo 8 зі схемами блоків запобіжників та їх розташуванням. Покажемо запобіжник, що відповідає за прикурювач.

Призначення запобіжників та реле може відрізнятися від представлених та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.

Пасажирський салон

У салоні автомобіля блок запобіжників і реле розташований у нижній частині панелі приладів за захисною пластиковою кришкою.

Щоб отримати до нього доступ, потрібно зняти ущільнювач дверей біля панелі. Далі знімаємо кришку з лівого торця панелі приладів. Зачіпляємо викрутку в отвір і знімаємо кришку. Хрестовою викруткою відкручуємо 3 гвинти. Потім справа тягнемо велику накладку під рульовою колонкою, і знімаємо її з гачків зліва. Збираємо у зворотному порядку. Не забуваємо від’єднати 2 роз’єми, один для динаміка, а інший для кнопок.

Сам блок запобіжників виглядатиме приблизно так.

Діаграма

Завдання

Позначення	Розшифровка українською мовою
RF01	Комфортний блок, панель/блок керування приладовою панеллю, імобілайзер (BCM та ICM та IMMO)
RF02	Резерв
RF03	Датчик кута повороту керма, EPS (EPS та SAM)
RF04	Пустий, або в деяких комплектаціях – система кругового огляду на 360 градусів, система моніторингу “сліпих зон”, мультимедійна система, радар попереджувальної системи (AVM та BSD та MPC та MRR)
RF05	Подушки безпеки, блок керування системою (AIR BAG)
RF06	Резерв
RF07	Панель керування кондиціонером, панель керування головним блоком, перемикач керування рівнем фар, перемикач керування системою ESP (SEE NOTE)
RF08	Світлодіоди дверей, панель управління панорамою, датчик удару, камера та порт зарядки відеореєстратора
RF09	Радіо, блок керування головним блоком, панель керування кондиціонером та опаленням (RADIO та AC та T-BOX)
RF10	Блок керування передньою панеллю, датчик дощу (ICM і датчик дощу)
RF11	Резерв
RF12	Резерв
RF13	Блок управління трансмісією (CVT25)
RF14	Резерв
RF15	Люк для даху, управління гучністю, підсвітка кнопок ключа, модуль монітора, реле нагрівання (ДІАГНОСТИКА, VTM, KEYIN і EPB SW)
RF16	Блок для зарядки USB, порт USB (USB POWER)
RF17	Резерв
RF18	Підігрів бічних дзеркал (ліве і праве), підігрів/підігріваючий зворотний зв’язок заднього вікна (MIRROR HEATER)
RF19	Система безключового доступу та запуску PEPS, система повного приводу, ECU, старт-стоп система DC-DC (ISS) (PEPS і DC (ISS))
RF20	Електричне регулювання сидінь (SEAT ADJ)
RF21	Ланцюг AM2 під час запуску двигуна (на автомобілях без системи безключового доступу PEPS) (IGN SW2)
RF22	Пустий або положення запалювання 1 (IGN SW1)
RF23	Резерв
RF24	Підігрів заднього скла, реле 03 (DEFROST)
RF25	Резерв
RF26	Блок управління головним пристроєм, привід регулювання дзеркал, блок BCM, (RADIO та BCM та MIRROR ADJ)
RF27	15A Прикурювач (CIGAR LIGHT)
RF28	Задні ліхтарі
Реле
RRLY 01	Резерв
RRLY 02	Задні лампи для ISS
RRLY 03	Реле підігріву заднього скла (DEFROST)

Прикурювач керується запобіжником 27 на 15 А.

Моторний відсік

Під капотом основний блок із запобіжниками та реле розташований з лівого боку, поруч з акумулятором і закритий захисною кришкою.

Приклад фото

Діаграма

Позначення

Позначення	Розшифровка українською мовою
SB01	30A Індикатор системи збереження стійкості (ISS) 1
SB02	15A Аксесуари (допоміжні пристрої)
SB03	30A Контроль запуску
SB04	30A Резерв
SB05	30A Модуль управління кузовом 2
SB06	30A Модуль управління кузовом 1
SB07	40A Електронна система стабільності та антиблокувальна гальмівна система
SB08	40A Електронна система стабільності (електронне паркувальне гальмо)
SB09	30A Двомуфтова трансмісія (DCT)
SB10	20A Блок живлення PLG
SB11	30A Регулювання сидінь
EF01	20A Реле вакуумного насоса R1
EF02	15A Датчик кисню
EF03	15A Котушка запалювання
EF04	15A Соленоїд клапана ЕСМ
EF05	20A Повний привід (AWD)
EF06	10A AGS та вентилятор PWM
EF07	7.5A Підсвітка AUX порта
EF08	15A Ліва ближня фара
EF09	15A Резерв
EF10	10A ЕСМ та реле запалювання (для ISS)
EF11	15A Резерв
EF12	10A Резерв
EF13	7.5A Блок управління двигуном, блок управління трансмісією, програма гальм і FPC 15+
EF14	7.5A Кнопка компресора, модуль заднього радара, люк, відеореєстратор, вентильовані сидіння, AFS, MST і RACP
EF15	7.5A AVW, BSD, LDW, AEB та ACC15+
EF16	15A Задній вентилятор
EF17	15A Резерв
EF18	10A Резерв
EF19	7.5A Резерв
EF20	15A Форсунки, циліндри 1, 2, 3, 4
EF21	10A ISS 2
EF22	10A Резерв
EF23	10A Резерв
EF24	7.5A Дальнє світло
EF25	10A Резерв
EF26	15A Права ближня фара
EF27	20A Реле сигналу
EF28	7.5A Електронна система стабільності та антиблокувальна гальмівна система
EF29	15A Реле паливного насоса
EF30	25A Модуль управління кузовом 6
EF31	15A Система запалювання
EF32	10A Перемикач гальм, BSD
EF33	10A Модуль задніх дверей і GLP
EF34	25A Модуль управління кузовом 5
EF35	15A Модуль управління кузовом 3
EF36	15A FPC
EF37	15A Резервне живлення і реле вентиляції
EF38	10A ЕСМ і “двомуфтова трансмісія” 30+
EF39	25A Реле склоочисника
EF40	10A Резерв
EF41	20A Підігрів сидінь
EF42	10A Муфта кондиціонера
EF43	15A Резерв
EF44	15A Модуль управління кузовом 4
EF45	30A Люк
EF46	20A Запобіжник системи пам’яті
EF47	80A Живлення блоку запобіжників IP
EF48	80A Електричний підсилювач керма
EF49	175A Генератор
EF50	60A Охолоджувальний вентилятор
EF52	50A Реле обігрівача R2
EF53	50A Реле обігрівача R1
R1	Реле вакуумного насоса
R2	Система управління двигуном (EMS)
R3	AUX освітлення (допоміжне освітлення)
R4	Підфарники
R5	Система запалювання
R6	Задній вентилятор
R7	Резерв
R8	ISS 1
R9	Резерв
R10	ISS 2
R11	Резерв
R12	Звуковий сигнал
R13	Реле паливного насоса
R14	Допоміжне реле (ACC)
R15	Реле запуску
R16	Резерв
R17	Реле обігрівача 2
R18	Реле обігрівача 1

Якщо ви знаєте, як покращити матеріал, ми будемо раді, якщо ви поділитеся своїм досвідом заміни запобіжників або іншою інформацією.
