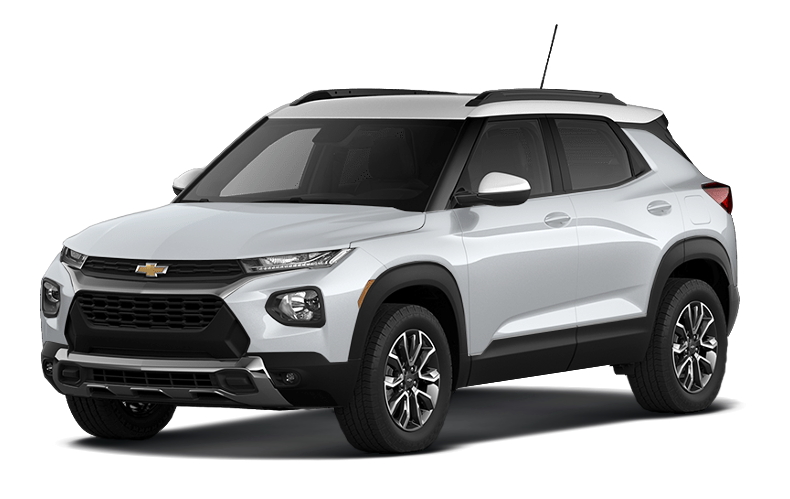

Chevrolet TrailBlazer 3G (Шевроле ТрейлБлейзер 3) Третє покоління випускалося у 2019, 2020, 2021, 2021, 2022, 2023, 2023, 2024, 2025, 2026 роках. У цій статті ми представимо опис запобіжників та реле Chevrolet TrailBlazer 3 зі схемами блоків запобіжників, їх розташуванням та фотоприкладами роботи. Звернемо увагу на запобіжник прикурювача.
Конструкція блоків запобіжників і реле, а також призначення запобіжників і реле можуть відрізнятися від зображеного та залежать від року випуску та рівня електрообладнання вашого автомобіля.
Пасажирський салон
В автомобілі блок запобіжників і реле розташований у нижній частині приладової панелі, з боку водія, за бардачком.
Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| F01 | (LUMBAR) Електропривод сидінь |
| F02 | (SUNROOF) Люк |
| F03 | VBAT 3 – |
| F04 | VBAT 7 – |
| F05 | VBAT 6 – |
| F06 | (AUTO HVAC) Система кондиціонування повітря |
| F07 | CGM |
| F08 | (ST WHL HTR – -) Обігрів керма |
| F09 | Дисплей |
| F10 | (RADIO) Радіо та аудіосистема |
| F11 | ONSTAR |
| F12 | Паркувальна допомога – |
| F13 | (MAN. HVAC) Система кондиціонування повітря |
| F14 | Бездротова зарядка |
| F15 | VBAT 2 – |
| F16 | VBAT 1 – |
| F17 | (SWC BKLT) Підсвічування елементів керма |
| F18 | (N/A) Не застосовується |
| F19 | (N/A) Не застосовується |
| F20 | Кабельна спіраль |
| F21 | (OCC SEN) Датчик зайнятості (подушка безпеки) |
| F22 | (DLC) Протикрадіжна система |
| F23 | SDM |
| F24 | (IGN_SW/ESCL) Вимикач запалювання |
| F25 | (PWR L-GATE MDL) Електропривод задніх дверей |
| F26 | Резервний запобіжник-2 |
| F27 | (PWR SEAT CO-DR) Електропривод сидінь |
| F28 | VBAT 8 – |
| F29 | DC-DC перетворювач |
| F30 | (PWR L-GATE MDL) Електропривод задніх дверей |
| F31 | (OSRVM) Обігрів дзеркал |
| F32 | (FRT HS PWR-1) Електроживлення передніх сидінь із підігрівом |
| F33 | VBAT 4 – |
| F34 | (FRT HS PWR-2) Електроживлення передніх сидінь із підігрівом |
| F35 | (AMPLIFIER) Аудіосистема |
| F36 | Резервний запобіжник-1 |
| F37 | (PWR SEAT DR) Електропривод сидінь |
| F38 | (DC-DC 400W DC-DC 200W -) DC-DC перетворювач на 400 Вт |
| F39 | (N/A) Не застосовується |
| F40 | (HVAC BLOWER -) Вентилятор системи кондиціонування |
| CB1 | (N/A) Не застосовується |
| CB2 | (APO) Додатковий роз’єм живлення |
| K01 | i-RAP ACC – |
| K02 | RUN |
| K03 | Логістика |
| K04 | (N/A) Не застосовується |
| K05 | (N/A) Не застосовується |
| K06 | (N/A) Не застосовується |
Моторний відсік
Під капотом у моторному відсіку головний блок запобіжників і реле розташований з лівого боку, поруч з акумуляторною батареєю.
Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| F02 | (Панель приладів) Інформаційна панель |
| F03 | (Немає даних) Не застосовується |
| F06 | (Обігрів дзеркал) Нагрівач дзеркал |
| F07 | (Електропривід дверей багажника) Система дверей багажника |
| F08 | (Адаптивне переднє освітлення 1) Адаптивне переднє освітлення |
| F09 | Вентиляція сидінь |
| F10 | (Немає даних) Не застосовується |
| F11 | (Адаптивне переднє освітлення 2) Адаптивне переднє освітлення |
| F12 | (Немає даних) Не застосовується |
| F14 | Дзеркало заднього виду/камера |
| F15 | Блок управління обдувом при запуску |
| F16 | (Корегування фар) Фари |
| F17 | Не застосовується (дизель) |
| F18 | Передній розподільчий модуль |
| F19 | (Немає даних) Не застосовується |
| F20 | (Немає даних) Не застосовується |
| F22 | (Світло трейлера) Ліхтарі трейлера |
| F24 | (Замок керма) Блокування керма |
| F25 | Система запуску |
| F26 | (Насос омивача) Очисник лобового скла |
| F27 | (Котушка запалювання) Блок управління двигуном |
| F28 | Аеродинамічний щит |
| F29 | (Адаптивне переднє освітлення) Модуль AHL |
| F31 | Система управління двигуном |
| F32 | (Двигун) Управління двигуном |
| F33 | Регульований сенсор напруги (RVC) |
| F34 | (Протитуманні фари) Передні фари |
| F35 | (Двигун) Управління двигуном |
| F36 | Система ECM (PT1) |
| F38 | (Габаритні вогні) Освітлення трейлера |
| F40 | Додатковий насос охолодження |
| F41 | (Задній склоочисник) Склоочисник заднього скла |
| F42 | (Сигнал) Клаксон |
| F44 | (Паркувальний задній склоочисник) Склоочисник |
| F45 | (Клапан кондиціонера) Магнітне зчеплення |
| F46 | (Немає даних) Не застосовується |
| F47 | ECM батарея – бенз./дизель |
| F48 | (Свічки напруження) Підігрівач |
| F49 | (Фара – лівий дальній) Фара із високим пучком |
| F50 | (Немає даних) |
На плюсовій клемі акумулятора встановлений блок головних запобіжників високої потужності у вигляді плавких вставок.
Багажне відділення
У багажному відділенні з лівого боку, за обшивкою, є ще один блок із запобіжниками та реле.
Diagram
Allocation
| Позначення | Розшифровка українською мовою |
|---|---|
| F01 | (Н/Д) Не застосовується |
| F02 | (Блок управління заднім приводом ЕЛЕКТРО) Модуль управління заднім приводом (електричний) |
| F03 | (Н/Д) Не застосовується |
| F04 | (Н/Д) Не застосовується |
| F05 | (Інвертор постійного/змінного струму) Розетка живлення (DC/AC інвертор) |
| F06 | (Н/Д) Не застосовується |
| F07 | (Блок управління заднім приводом) Модуль управління заднім приводом |
| F08 | (Обігрів сидінь задніх PWR1) Обігрівач заднього сидіння |
| F09 | (Н/Д) Не застосовується |
| F10 | (Обігрів сидінь задніх PWR2) Обігрівач заднього сидіння |
| F11 | (Н/Д) Не застосовується |
| F12 | (Н/Д) Не застосовується |
| F13 | (Н/Д) Не застосовується |
| F14 | (Н/Д) Не застосовується |
| F15 | (Н/Д) Не застосовується |
| F16 | (Н/Д) Не застосовується |
| F17 | (Н/Д) Не застосовується |
| F18 | (Н/Д) Не застосовується |
| F19 | (Н/Д) Не застосовується |
| F20 | (Н/Д) Не застосовується |
| F21 | (Н/Д) Не застосовується |
| CB1 | (Н/Д) Не застосовується |
| K01 | (Н/Д) Не застосовується |
| K02 | (Н/Д) Не застосовується |
| K03 | (Н/Д) Не застосовується |
| K04 | (Н/Д) Не застосовується |
| K05 | (Н/Д) Не застосовується |
Залишилися будь-які питання, пишіть їх у коментарях.
