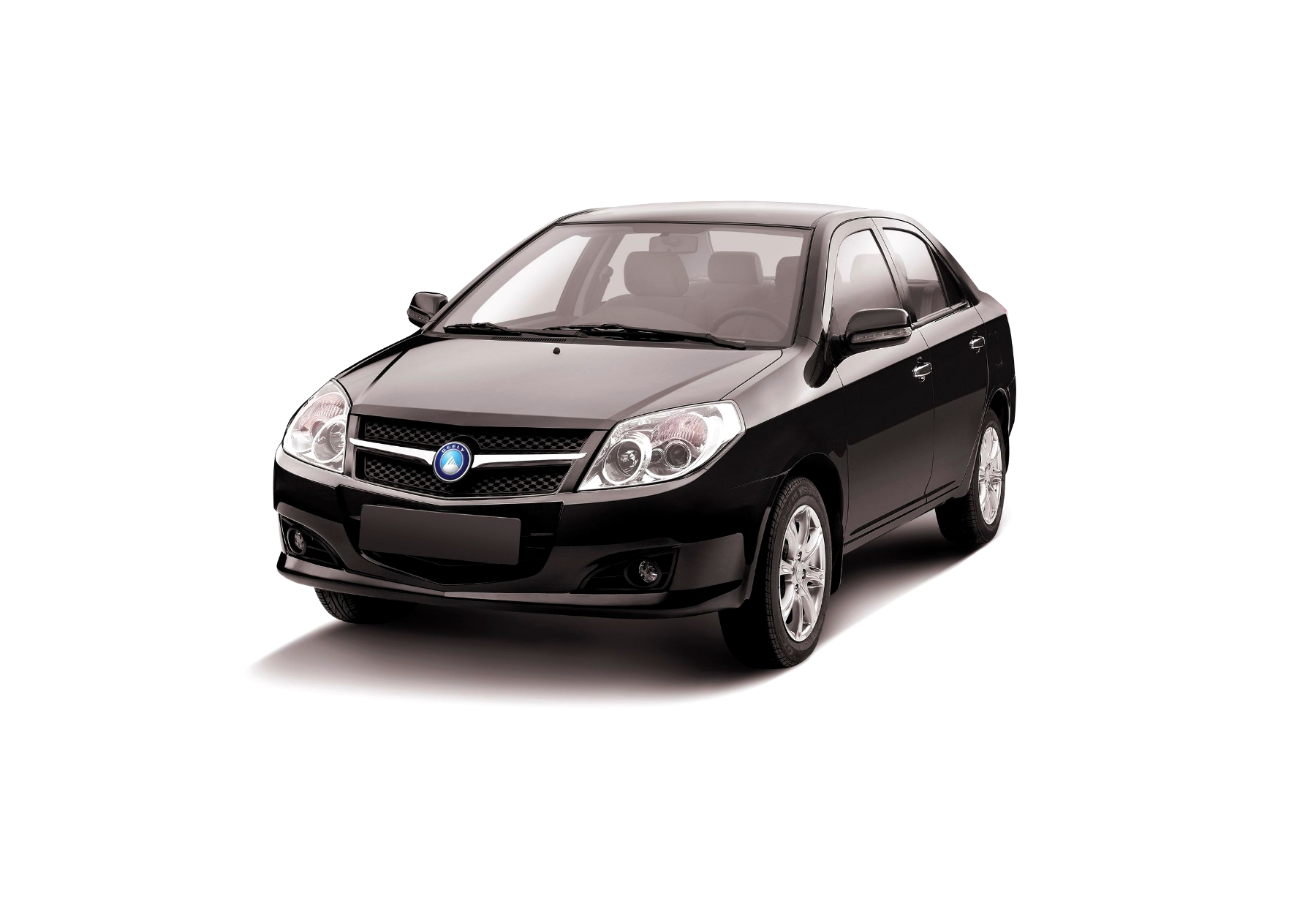

Geely MK випускався у 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 роках з об’ємом двигуна 1,3 літра, 1,5 літра та 1,8 л. За цей час модельний ряд автомобіля оновився, і, крім седана, був представлений також хетчбек Geely MK Cross. У Китаї він також відомий як Geely Jinying Cross та… Хрест Englon Jinying. У цій статті ви знайдете опис запобіжників та реле. Geely Jinying Cross зі схемами блоку запобіжників, їх розташуванням та фото-прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле, а також їх кількість можуть відрізнятися від представлених та залежать від року випуску та рівня електрообладнання вашого автомобіля.
Зміст
- 1 Пасажирський салон
- 2 Моторний відсік
- 2.1 Блок запобіжників та реле
- 2.2 Блок запобіжників живлення
Зміст статті
Пасажирський салон
У салоні автомобіля блок запобіжників розташований внизу приладової панелі з боку водія. Щоб отримати до нього доступ, необхідно зняти захисну кришку.
Звірте призначення зі схемами на звороті захисної кришки.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 7.5A (A/C) – Кондиціонер |
| 2 | 20A (POWER) – Привід люка |
| 3 | 15A (TAIL) – Розміри та задні ліхтарі |
| 4 | 10A (STOP LP) – Стоп-сигнали |
| 5 | 15A (HAZARD) – Аварійна світлова сигналізація |
| 6 | 10A (ENG ECU) – Електронний блок керування двигуном (ECU) |
| 7 | 10A (REMOTE) – Система дистанційного керування замками дверей; пульт |
| 8 | 20A (RR DEF) – Обігрів/підігрів заднього вікна |
| 9 | 20A (DR LOCK) – Центральний замок |
| 10 | 10A (ROOM LP) – Освітлення салону (плафони, лампочки) |
| 11 | 10A (MIR) – Електропривод дзеркал |
| 12 | 15A (CIGAR LIGHTER) – Прикурювач (передня розетка) |
| 13 | 15A (IGN COIL) – Модуль/котушка запалювання |
| 14 | 10A (SRS ECU) – Блок керування системою подушок безпеки (пасивна система безпеки, SRS) |
| 15 | 10A (REMOTE) – Система дистанційного керування замками дверей; пульт |
| 16 | 10A (B/UP) – Лампа заднього ходу |
| 17 | 10A (ABS ECU) – Гідроелектронний модуль керування гальмівною системою ABS |
| 18 | 10A (PHONE) – Радіоприймач (аудіосистема), телефон |
| 19 | 10A (ALT) – Генератор |
| 20 | 15A (WIPER) – Двірники та омивач лобового скла |
| 21 | 10A (CLUSTER) – Панель приладів (спідометр, тахометр, одометр, сигнальні лампи) |
| 22 | Резервний (запасний) |
| Реле | |
| R1 | Реле для передніх фар і задніх ліхтарів (TAIL) |
| R2 | Вентилятор обігрівача (обігрівач, повітродув) (BLOWER) |
За роботу прикурювача відповідає запобіжник №12 на 15А.
Моторний відсік
Блок запобіжників і реле
Основний блок із запобіжниками та реле розташований з лівого боку біля акумулятора, також закритий захисною кришкою.
Приклад схеми зі зворотного боку кришки блоку запобіжників.
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10A (A/COM) – Електромагнітна муфта компресора кондиціонера |
| 2 | 30A (STA) – Стартер |
| 3 | 15A (FRT FOG) – Передні протитуманні фари (ПТФ); задні ПТФ |
| 4 | 20A (CON FAN) – Вентилятор конденсатора |
| 5 | 20A (RAD FAN) – Вентилятор радіатора (система охолодження двигуна) |
| 6 | 10A (HORN) – Сигнал (клаксон) |
| 7 | 20A (MAIN) – До головного реле |
| 8 | 10A (H-LP RH) – Праве переднє світло (ближнє та дальнє) |
| 9 | 10A (H-LP LH) – Ліве переднє світло (ближнє та дальнє) |
| 10 | 10A (Spare) – Запасний (резерв) |
| 11 | 15A (Spare) – Запасний (резерв) |
| 12 | 20A (Spare) – Запасний (резерв) |
| S1 | 20A (AM2) – Замок запалювання |
| S2 | 30A (AM1) – Замок запалювання |
| S3 | 30A (P/WDW) – Склопідйомники (електропривод) |
| S4 | 20A (BLOWER) – Вентилятор печі |
| Реле | |
| R1 | Реле вентилятора радіатора (RAD FAN) |
| R2 | Реле вентилятора конденсатора (CON FAN) |
| R3 | Реле стартера (STA) |
| R4 | Реле передніх протитуманних фар (FRT) та задніх протитуманних фар (FRT FOG) |
| R5 | Реле паливного насоса (FUEL PUMP) |
| R6 | Реле дальнього світла (H/LAMP) |
| R7 | Реле сигналу (HORN) |
| R8 | Реле компресора кондиціонера (A/COM) |
| R9 | Головне реле (MAIN) |
Блок запобіжників живлення
Високопотужні запобіжники підключені до позитивного виводу акумулятора.
Діаграма
Розподіл
- Головний запобіжник 110A
- 30A Запобіжник блоку запобіжників і реле, розташованого під капотом
- 30A Запобіжник блоку запобіжників і реле, розташованого під капотом
- 40A Запобіжник блоку запобіжників і реле, розташованого в салоні автомобіля
- Запобіжник генератора 60A
Якщо у вас є що додати або є якісь запитання, пишіть у коментарях.
