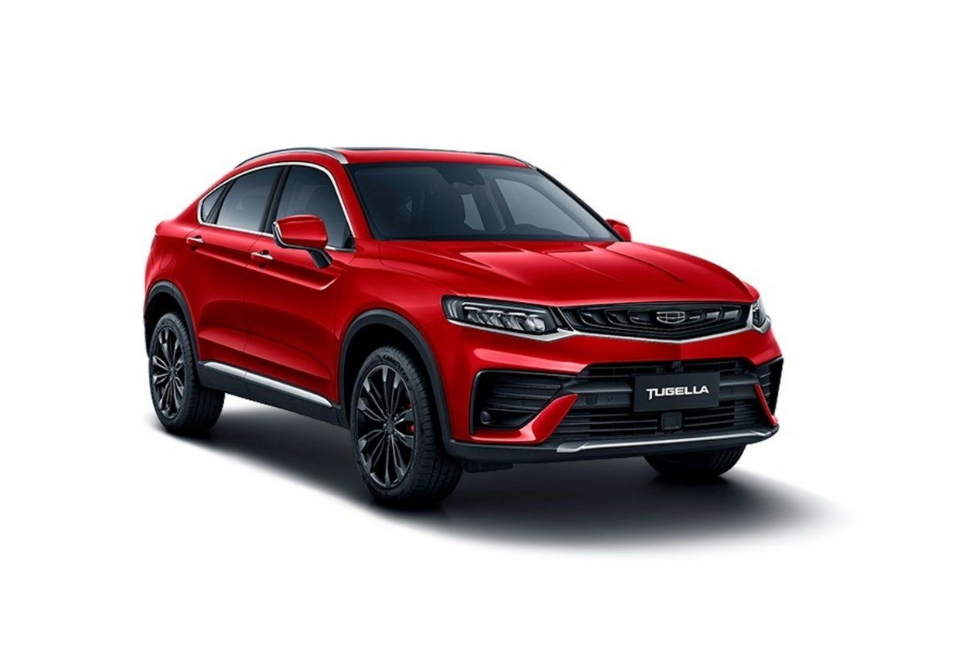

Geely Tugella 1Перше покоління випускалося у 2019, 2020, 2021, 2022, 2023, 2024, 2025 роках з позначенням FY11. За цей час модель зазнала рестайлінгу. Також відома як Geely XingyueУ нашій публікації ми покажемо опис запобіжників та реле Geely Tugella зі схемами блоків запобіжників та їх розташуванням. Зокрема, виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від представлених та залежить від року випуску, рівня комплектації та регіону поставки вашого автомобіля.
Зміст статті
Пасажирський салон
У салоні автомобіля блок запобіжників розташований внизу панелі приладів, з боку водія, за захисною кришкою.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| IF01 | 15A Запобіжник резервного джерела живлення передньої частини |
| IF02 | 10A Запобіжник USB |
| IF03 | 7.5A Запобіжник перемикача режимів |
| IF04 | 7.5A Запобіжник бездротової зарядки* |
| IF05 | 15A Запобіжник резервного джерела живлення багажного відділення |
| IF08 | 5A Запобіжник подушки безпеки |
| IF09 | 7.5A Запобіжник контролю перемикання передач |
| IF10 | 10A Запобіжник проєкційного дисплея (HUD)* |
| IF11 | 10A Запобіжник підігрівачів для гарячих і холодних підстаканників |
| IF12 | 15A Запобіжник відділення двигуна IG |
| IF13 | 7.5A Запобіжник шлюзу |
| IF14 | 15A Запобіжник омивача |
| IF15 | 10A Запобіжник системи BSG |
| IF18 | 7.5A Запобіжник кондиціонера |
| IF21 | 15A Запобіжник системи адаптивного переднього освітлення |
| IF23 | 10A Запобіжник GCM |
| IF25 | 10A Запобіжник IP-панелі |
| IF26 | 15A Запобіжник аудіосистеми |
| IF27 | 10A Запобіжник електронного перемикання |
| IF28 | 7.5A Запобіжник OBD |
| IF29 | 10A Запобіжник PEPS |
| IF31 | 10A Запобіжник підігріву заднього сидіння |
| IF32 | 30A Запобіжник люка |
| IF33 | 25A Запобіжник системи повного приводу |
| IF34 | 15A Запобіжник 2 контролера кузова |
| IF35 | 10A Запобіжник панорамної системи огляду |
| IF36 | 10A Запобіжник перемикача гальм |
| IF39 | 30A Запобіжник переднього пасажирського сидіння |
| IF40 | 10A Запобіжник переднього розморожувача |
| SB01 | 30A Запобіжник електричного багажника |
| SB02 | 30A Запобіжник сидіння водія |
| SB03 | 25A Запобіжник 1 контролера кузова |
За роботу прикурювача відповідає запобіжник номер IF01 на 15А.
Моторний відсік
Під капотом, з лівого боку моторного відсіку, знаходиться блок запобіжників і реле. Щоб отримати доступ до нього, необхідно зняти верхню обшивку бампера або крила. Далі потрібно відкрити кришку блоку.
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| BF01 | 150A Електричний блок запобіжників у відсіку двигуна (Запобіжний блок від позитивного полюсу акумулятора) |
| BF02 | 80A Запобіжник EPS (Запобіжний блок від позитивного полюсу акумулятора) |
| MF01 | 60A Запобіжник насоса охолоджувальної рідини |
| MF02 | 150A Запобіжник генератора |
| SF01 | 60A Запобіжник вентилятора |
| SF02 | 60A Запобіжник ESP 2 |
| SF03 | 40A Запобіжник ESP 1 |
| SF04 | 30A Запобіжник обігрівача заднього вікна |
| SF05 | 30A Запобіжник стартера |
| SF06 | 40A Запобіжник вентилятора |
| SF09 | 30A Запобіжник правого дверного модуля |
| SF11 | 30A Запобіжник лівого дверного модуля |
| SF12 | 80A Запобіжник IP_BOX B+ |
| SF13 | 60A Запобіжник IP_BOX ACC та IG1 |
| SF14 | 25A Запобіжник ременя безпеки водія |
| EF01 | 15A Запобіжник 8AT TCU |
| EF02 | 20A Запобіжник керування перемиканням передач 1 |
| EF03 | 10A Запобіжник 2.0TD EMS |
| EF04 | 25A Запобіжник IP_BOX_IG2 |
| EF05 | 20A Запобіжник 2 контролера перемикання передач |
| EF06 | 25A Запобіжник паливного насоса |
| EF07 | 15A Запобіжник клаксона |
| EF08 | 10A Запобіжник соленоїда та датчика |
| EF09 | 10A Запобіжник датчика кисню |
| EF10 | 15A Запобіжник котушки запалювання |
| EF11 | 20A Запобіжник 2.0TD EMS |
| EF17 | 7.5A Запобіжник EPS IG |
| EF18 | 7.5A Запобіжник ESP IG |
| EF19 | 7.5A Запобіжник EMS/TCU IG |
| EF21 | 10A Запобіжник вимикача стоп-сигналу |
| EF22 | 15A Запобіжник лівої ближньої фари |
| EF23 | 15A Запобіжник правої ближньої фари |
| EF24 | 15A Запобіжник лівої дальньої фари |
| EF25 | 15A Запобіжник правої дальньої фари |
| EF26 | 10A Запобіжник компресора кондиціонера |
| EF28 | 30A Запобіжник переднього склоочисника |
| EF29 | 5A Запобіжник датчика акумулятора |
| EF30 | 15A Запобіжник 1 модуля переднього обігріву |
| EF31 | 15A Запобіжник 2 модуля переднього обігріву |
| EF32 | 25A Запобіжник підсилювача |
| EF33 | 10A Запобіжник двигуна решітки та реле вентилятора |
- R1 – Реле компресора кондиціонера
- R2 – Реле звукового сигналу
