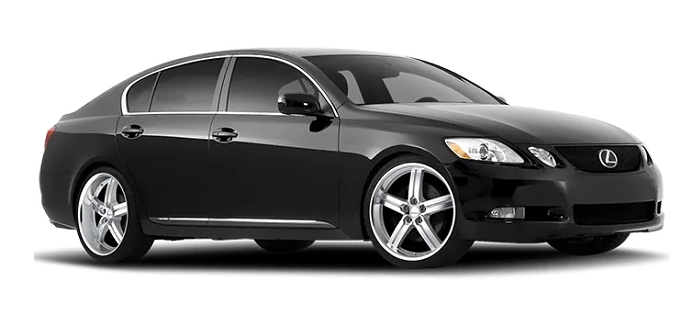

Лексус GS 300 3-й покоління випускалося у 2005, 2006, 2007, 2008, 2009, 2010, 2011 роках з позначенням S190 та різним об’ємом двигуна Lexus GS 350, Lexus GS 430 та Lexus GS 460У цій публікації ми покажемо розташування всіх електронних блоків управління, детальний опис запобіжників та реле Lexus GS 3-го покоління зі схемами блоків запобіжників та фотоприкладами їх роботи. Виділимо запобіжник, що відповідає за прикурювач.
Розташування блоків та їх функції можуть відрізнятися від зображеного та залежать від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Пасажирський салон
Розташування
Макет
Опис
- Блок керування електронікою кузова (лівий)
- Блок запобіжників (LH)
- Модуль дистанційного керування
- Реле аварійної сигналізації та покажчиків повороту
- Блок керування системою контролю тиску в шинах
- Блок керування іммобілайзером
- Розподільний блок
- Розподільний блок
- Контролер камери
- Блок керування парктроніком
- ЕБУ керування джерелом живлення
- ЕБУ шлюзу (ЕБУ шлюзу)
- Блок керування електронікою кузова (правий)
- Блок запобіжників (правий)
- Блок керування абсорбером
- Розподільний роз’єм
- Блок керування рульовим керуванням
- Блок керування подушками безпеки
- Блок керування блокуванням перемикача передач
- Підсилювач кондиціонера
- Блок керування блокуванням керма
- Блок керування рульовою колонкою
- Блок керування зовнішнім дзеркалом (зовнішнє дзеркало)
- Розподільний роз’єм
- Блок керування коректором фар
Блок запобіжників з лівого боку
З лівого боку, блок запобіжників розташований під панеллю приладів.
Звірте інформацію зі схемами на зворотному боці кришки блоку.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A FR P/SEAT LH – Електропривод переднього лівого сидіння |
| 2 | 7.5A A/C – Кондиціонер |
| 3 | – |
| 4 | 7.5A TV – Аудіосистема, кондиціонер, камера заднього виду |
| 5 | – |
| 6 | 10A TRK OPN – Привід замка багажника |
| 7 | 10A LH-B – Система протиугінної сигналізації |
| 8 | – |
| 9 | 25A S/ROOF – Люк на даху |
| 10 | – |
| 11 | – |
| 12 | 7.5A PANEL – Підсвітка кнопок керма, аудіосистема, підсвітка бардачка, підсвітка селектора передач, підсвітка підлокітника, підсвітка прикурювача, підсвітка кнопок адаптивної підвіски, кондиціонер, підсвітка кнопок VSC Off, підігрів і вентиляція сидінь |
| 13 | 10A FUEL OPEN – Привід люка паливного бака, привід замка багажника |
| 14 | 10A ECU-IG LH – VSC, ECB, круїз-контроль, динамічний круїз-контроль, G-сенсор, сенсор обертання, EPS, VGRS, камера заднього виду, привід на всі колеса, люк, сенсор дощу, передній контролер |
| 15 | – |
| 16 | 15A FR S/HTR LH – Підігрів і вентиляція переднього лівого сидіння |
| 17 | 20A RR DOOR LH – Блок управління задніми лівими дверима (замок, підсвітка, склопідйомник) |
| 18 | 20A FR DOOR LH – Блок управління передніми лівими дверима (замок, дзеркала з електроприводом, підсвітка, підігрів дзеркал, склопідйомник) |
| 19 | 10A RAD NO.3 – Аудіосистема |
| 20 | – |
| 21 | 7.5A H-LP LVL – AFS, автоматичний коректор фар |
| 22 | 10A LH-IG – Зарядна система, омивачі фар, обігрів заднього скла, датчик вихлопу, вентилятор охолодження, блок управління задніми лівими дверима, блок управління передніми лівими дверима, реле аварійної сигналізації та поворотів, автоматична коробка передач, натягувач ременя безпеки, система допомоги при паркуванні |
| 23 | – |
| 24 | 30A FR WIP – Система склоочисників і омивачів |
Блок запобіжників з правого боку
З правого боку під панеллю приладів є другий блок запобіжників.
Фото – приклад
Діаграма
Розподіл
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A FR P/SEAT RH – Електричний привід переднього правого сидіння |
| 2 | – |
| 3 | 7.5A ODB – Діагностичний роз’єм |
| 4 | 7.5A STOP SW – Стоп-сигнали, система впорскування палива, система запалювання, системи ECB, VSC, блокування селектора передач |
| 5 | 7.5A AM1 |
| 6 | 20A TI і TE – Система регулювання нахилу та висоти рульової колонки, мультиплексна система |
| 7 | – |
| 8 | 7.5A SECURITY – Система безключового доступу з кнопкою старту |
| 9 | 25A STR LOCK – Блокування рульового колеса |
| 10 | 7.5A GAUGE – Панель приладів |
| 11 | 10A IGN – Система впорскування палива, подушки безпеки, стоп-сигнали/задні ліхтарі, блокування рульового колеса, системи ECB, Lexus Link, система класифікації пасажирів |
| 12 | 7.5A ACC – Мультиплексна система, система безключового доступу з кнопкою старту, камера заднього виду, аудіосистема, кондиціонер, система Lexus Link |
| 13 | – |
| 14 | 15A CIG – Автомобільний прикурювач |
| 15 | 15A PWR OUTLET – Розетка живлення |
| 16 | 20A AIR SUS – Пневматична підвіска |
| 17 | Блок управління задньою правою дверкою (замок, світло, підйомник скла) |
| 18 | 20A RR DOOR RH – Блок управління передньою правою дверкою (замок, дзеркало з підігрівом, фара, підйомник скла), мультиплексна система |
| 19 | 15A AM2 – Система старту |
| 20 | 7.5A RH-IG – Підігрів передніх сидінь, блок управління задньою правою дверкою, блок передньої правої дверки, попереджувач натягнення ременя безпеки, конденсатор, перемикач освітлення |
| 21 | 15A FR S/HTR RH – Підігрів і вентиляція переднього правого сидіння |
| 22 | 10A ECU-IG RH – Регулювання рульової колонки, мультиплексна система, безключовий доступ, аудіосистема, кондиціонер, блокування селектора передач, система моніторингу тиску в шинах, стабілізатори, перетворювач DC/DC |
| 23 | – |
| 24 | – |
Моторний відсік
Розташування
Загальне планування
Призначення
- Блок запобіжників та реле № 1
- Блок керування двигуном
- Реле омивача фар
- Блок керування вентилятором охолодження двигуна
- Блок керування форсунками (EDU)
- Релейний блок № 1
- Блок запобіжників та реле № 2
- Блок керування гідропідсилювачем керма
- 3UZ-FE: Релейний блок № 2
- 3GR-FSE, 3GR-FE: Релейний блок № 2
- 3GR-FSE, 3GR-FE: Блок контролю стійкості
- 3UZ-FE: Блок контролю стійкості
Блок запобіжників та реле № 1
Фото – блок
Діаграма
Декодування
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10A IG2 – Вентилятор системи охолодження |
| 2 | 10A EFI NO.2 – Паливна система, система вихлопу, багатоточкова система впорскування палива/послідовна багатоточкова система впорскування палива, насос виявлення витоків у системі регенерації пари палива |
| 3 | 15A H-LP R LWR – Ближнє світло правої фари |
| 4 | 15A H-LP L LWR – Ближнє світло лівої фари |
| 5 | 30A H-LP CLN – Омивачі фар |
| 6 | 30A STB-AM – DC/DC перетворювач |
| 7 | 7.5A A/C COMP – Кондиціонер |
| 8 | 25A DEICER – Обігрів зони паркування щіток склоочисників |
| 9 | 30A FR CTRL-AM – Передні протитуманні фари, габаритні вогні, омивач лобового скла |
| 10 | 25A FR CTRL-B – Дальнє світло, попереджувальне світло |
| 11 | 15A A/F – Датчик співвідношення повітря/палива |
| 12 | 10A ETCS – Дросельна заслінка |
| 13 | 7.5A ALT-S – Система зарядки |
| 14 | 25A INJ2 – 1UR-FE (GS460): Багатоточкова система впорскування палива/послідовна багатоточкова система впорскування палива |
| 15 | – |
| 16 | – |
| 17 | – |
| 18 | – |
| 19 | 15A H-LP UPR – Дальнє світло |
| 20 | 10A HORN – Сигнал |
| 21 | 20A WASHER – Омивач лобового скла |
| 22 | 10A FR TAIL – Передні позиційні вогні |
| 23 | 15A FR FOG – Передні протитуманні фари |
| 24 | – |
| 25 | 25A F/PMP – Паливний насос |
| 26 | 20A EFI – 3UZ-FE (GS430), 1UZ-FE (GS460): Багатоточкова система впорскування палива/послідовна багатоточкова система впорскування палива |
| 26 | 25A EFI – 3GR-FSE, 3GR-FE (GS300): Багатоточкова система впорскування палива/послідовна багатоточкова система впорскування палива |
| 27 | 20A INJ – Багатоточкова система впорскування палива/послідовна багатоточкова система впорскування палива |
| Реле | |
| R1 | Компресор кондиціонера (A/C COMP) |
| R2 | Запалювання (IG 2) |
| R3 | Датчик співвідношення повітря/палива (A/F) |
| R4 | – |
| R5 | – |
| R6 | Стартер (ST CUT) |
| R7 | Паливний насос (F/PMP) |
| R8 | – |
| R9 | – |
| R10 | – |
Блок запобіжників та реле № 2
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10A ECU-B – VGRS, EPS, блок управління сидінням водія, система Lexus Link |
| 2 | 10A ABS MAIN3 – ECB |
| 3 | 15A TURN-HAZ – Аварійна сигналізація та покажчики повороту |
| 4 | 20A IG2 MAIN – Запобіжники: ‘IG2’, ‘GAUGE’, ‘IGN’ |
| 5 | 30A RAD NO.2 – Аудіосистема |
| 6 | 20A D/C CUT – Запобіжники: ‘DOME’, ‘MPX-B’ |
| 7 | 30A RAD NO.1 – Аудіосистема |
| 8 | 10A MPX-B – Мультиплексна система, передній контролер, система управління дверима (центральний замок, електричні склопідйомники, дзеркала тощо) |
| 9 | 10A DOME – Освітлення салону, підсвічування ніг, дзеркала з підсвіткою, панель приладів |
| 10 | 10A CDS – Фільтр придушення перешкод |
| 11 | 10A ABS MAIN2 – ECB |
| 12 | 30A ABS MOTOR – Антиблокувальна система гальм (ABS) |
| 13 | 10A ABS MAIN1 – ABS, конденсатор |
| 14 | – |
| 15 | 60A E/G-B – Запобіжники: ‘FR CTRL BATT’, ‘ECTS’, ‘ALT-S’ |
| 16 | – |
| 17 | 50A ABS1 – VSC, запобіжники: ‘ABS MAIN1’, ‘ABS MAIN2’, ‘ABS MTR’ |
| 18 | 30A RH J/B-B – Запобіжники: ‘AM2’, ‘DOOR FR’, ‘DOOR RR’ |
| 19 | 40A VGRS |
| 20 | 30A MAIN – Запобіжники: ‘H-LP R LWR’, ‘H-LP L LWR’ |
| 21 | 30A STARTER – Система запуску |
| 22 | 30A LH J/B-B – Запобіжники: ‘FL DOOR’, ‘RL DOOR’, ‘RND NO.3’ |
| 23 | 60A P/I-B – Багатоточкова система вприску |
| 24 | 80A EPS – Електропідсилювач керма (EPS) |
| 25 | – |
| 26 | 150A ALT – Запобіжники: ‘RH J/B-AM’, ‘LH J/B-AM’, ‘E/G-AM’, ‘RR JB’, ‘HEATER’, ‘DEFOG’, ‘FAN1’, ‘FAN2’, ‘ABS2’, ‘ABS MOTOR’, ‘ABS MAIN1’, ‘ABS MAIN2’ |
| 27 | 80A RR J/B – Запобіжники: ‘STOP LP R’, ‘STOP LP L’, ‘RR-B’, ‘RR TAIL’, ‘RR FOG’, ‘RR-IG1’, ‘PSB’, ‘RR S/SHADE’ |
| 28 | 50A GLW PLG1 – Свічки розжарювання |
| 29 | 80A RH J/B-AM – Запобіжники: ‘AM1’, ‘OBD’, ‘STOP SW’, ‘TIandTE’, ‘PWR OUTLET’, ‘FR P/SEAT RH’, ‘STR LOCK’, ‘ECU-IG RH’, ‘CIG’, ‘SECURITY’, ‘AIR SUS’ |
| 30 | 30A ABS2 – VSC, ABS |
| 31 | 50A DEFOG – Обігрів заднього скла, фільтр придушення перешкод |
| 32 | 40A CDS – Вентилятор системи охолодження |
| 33 | 40A FAN1 – Вентилятор системи охолодження |
| 34 | 50A HEATER – Нагрівач |
| 35 | 50A GLW PLG2 – Свічки розжарювання |
| 36 | 60A E/G-AM – Запобіжники: ‘H-LMP CLN’, ‘FR CTRL-AM’, ‘A/C COMP’ |
| 37 | 80A LH J/B-AM – Запобіжники: ‘S/ROOF’, ‘FR P/SEAT LH’, ‘TV’, ‘FR S/HTR LH’, ‘PANEL’, ‘LH-B’ |
| 38 | 60A FAN2 – Вентилятори системи охолодження |
| Реле | |
| R1 | Стартер |
| R2 | Вентилятор охолодження (FAN MAIN) |
| R3 | Фари (HEAD LP) |
| R4 | Електропідсилювач керма (EPS) |
| R5 | Обігрів заднього скла (DEFOG) |
Релейний блок № 1
Діаграма
Позначення
- R1
- R2
- R3 – нагрівач PTC (GLW RLY1)
- R4 – нагрівач PTC (GLW RLY2)
Релейний блок № 2
Діаграма
Розподіл
| Позначення | Розшифровка українською мовою | ||
|---|---|---|---|
| R1 | 3UZ–FE: ABS (Основна система ABS 1) | ||
| 3GR–FSE, 3GR–FE: ABS (Мотор системи ABS 1) | |||
| R2 | 3UZ–FE: ABS (Основна система ABS 2) | ||
| R3 | 3UZ–FE: ABS (Мотор системи ABS 1) | ||
| R4 | ABS (Мотор системи ABS 2) | ||
Багажне відділення
Розташування
Макет
Призначення
- Блок керування люком
- Розподільний блок
- Блок керування передніми правими дверима
- Блок керування задніми правими дверима
- Датчик світла
- Блок керування електронним ключем
- Приймач центрального замка
- Аудіопідсилювач
- Реле задньої шторки
- Блок керування ременем безпеки
- Блок запобіжників
- Блок керування задніми лівими дверима
- Блок керування передніми лівими дверима
Блок запобіжників
- Фото – приклад виконання
Діаграма
Декодування
- 10A RR TAIL – Задній габаритний ліхтар, освітлення номерного знака
- 10A STOP LP R – Додатковий стоп-сигнал
- 7,5 A STOP LP L – Стоп-сигнал, ліхтарі заднього ходу / 10 A Стоп-сигнал, ліхтарі заднього ходу
- 10A RR FOG – Задній протитуманний ліхтар
- 10A RR-B – Освітлення багажного відділення
- 10A RR-IG1 – Ремені безпеки з превентивною функцією, система натягування ременів безпеки, блок керування автомобілем, задня шторка
- 10A RR-IG2
- –
- 30A PSB – Ремені безпеки з превентивною функцією
- 7.5A RR S/SHADE – Задня шторка
- –
Додатковий блок запобіжників встановлюється окремо.
Діаграма
Позначення
- 50A STB FR – Передній стабілізатор
- 30A STB RR – Задній стабілізатор
- 30A STB DC/DC – DC/DC перетворювач
