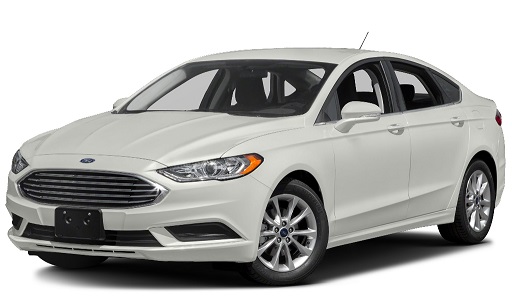

Ford Fusion випускався у 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 роках. За цей час автомобіль 2 рази піддавався рестайлінгу. У нашому матеріалі ви знайдете позначення блоків запобіжників та реле Ford Fusion. Ми покажемо розташування коробок та їх схеми з фото прикладами виконання. Окремо виділимо запобіжники, що відповідають за прикурювач, і розповімо, як дізнатися заводський код від дверей для безключового доступу до салону.
Зверніть увагу, що кількість елементів у коробках та їх призначення можуть відрізнятися від ваших і залежать від року випуску, рівня комплектації та країни поставки. Звірте призначення зі схемою на звороті захисної кришки.
Contents
- 1 Пасажирський салон
- 1.1 Блок запобіжників
- 1.2 Як дізнатися код від дверей
- 2 Моторний відсік
- 2.1 Верхня секція
- 2.2 Нижня секція
Зміст статті
Пасажирський салон
Блок запобіжників
Він розташований з лівого боку приладової панелі та поєднаний з BCM (модулем керування кузовом). Для зручного доступу необхідно зняти частину захисту.
фотографія
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10A Освітлення, лампа ящика для рукавичок, лампа дзеркала для макіяжу, лампа стелі, лампа багажного відділення. |
| 2 | 7.5A Сидіння з пам’яттю, нижня частина спинки сидіння водія, зовнішні дзеркала з електроприводом. |
| 3 | 20A Відмикання дверей водія. |
| 4 | 5A Резерв |
| 5 | 20A Підсилювач сабвуфера |
| 6 | 10A Резерв |
| 7 | 10A Резерв |
| 8 | 10A Сирена протиугінної сигналізації |
| 9 | 10A Резерв |
| 10 | 5A Модуль електропривода дверей багажника, клавіатура, модуль мобільного телефону |
| 11 | 5A Загальний модуль безпеки |
| 12 | 7.5A Клімат-контроль, коробка передач |
| 13 | 7.5A Кермо, приладова панель, модуль передачі даних |
| 14 | 10A Модуль розширеного живлення |
| 15 | 10A Шлюз передачі даних |
| 16 | 15A Дитячий замок, розблокування підйомного скла багажного відділення |
| 17 | 5A Акустичний сигнал увімкнення аварійного живлення від акумулятора |
| 18 | 5А Замок запалювання, замок запалювання з кнопкою запуску/зупинки |
| 19 | 7.5A Індикатор деактивації подушки безпеки пасажира, трансмісія |
| 20 | 7.5A Модуль управління фарами |
| 21 | 5A Внутрішній термометр |
| 22 | 5A Резерв |
| 23 | 10A Ланцюг живлення для затримки вимкнення допоміжного обладнання |
| 24 | 20A Центральний замок |
| 25 | 25A Двері водія та дзеркало |
| 26 | 30A Двері та дзеркало пасажира |
| 27 | 30A Люк на даху |
| 28 | 20A Підсилювач звуку |
| 29 | 30A Скло задніх дверей, водійська сторона |
| 30 | 30A Скло задніх дверей, пасажирська сторона |
| 31 | 15A Резерв |
| 32 | 10A Модуль глобальної навігаційної системи (GPS), голосове управління, дисплей, радіо |
| 33 | 20A Радіоприймач, контроль шуму |
| 34 | 30A Шина “старт/стоп” (запобіжники 19, 20, 21, 22, 35, 36, 37, автомати захисту). |
| 35 | 5A Модуль управління подушками безпеки та ременями безпеки. |
| 36 | 15A Автозатемнюване внутрішнє дзеркало, модуль підігріву передніх та задніх сидінь, система розмітки смуг, автоматичне дальнє світло. Сидіння з клімат-контролем. |
| 37 | 15A Модуль повного приводу. Підігрів керма. |
| 38 | 30A Резерв |
Як дізнатися код від дверей
4 способи дізнатися заводський код дверей (KEY CODE):
- Перевірте код у документах на окремій картці;
- Код можна знайти, якщо у вас є два ключі від автомобіля. Вставте перший ключ, увімкніть запалювання (але не заводьте машину), потримайте 4 секунди, витягніть ключ, вставте другий і зробіть те саме. Заводський код з’явиться на приладовій панелі;
- Якщо попередні два пункти відсутні, то заводський код можна знайти під блоком запобіжників на задній панелі;
- Зчитування з комп’ютера за допомогою діагностичного кабелю.
Моторний відсік
Він складається з 2 секцій і розташований з лівого боку, поруч зі стійкою, і закритий захисною кришкою.
Верхня секція
Фотографія
Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 25A Двірники лобового скла, 30A Кришка багажника |
| 2 | Реле стартера |
| 3 | 15A Автоматична робота склоочисників, датчик дощу, задні двірники |
| 4 | Реле електричного вентилятора обігріву |
| 5 | 20A Розетка для підключення аксесуарів на задній консолі |
| 6 | Реле додаткового обігрівача |
| 7 | 20A Модуль управління силовою установкою |
| 8 | 20A Модуль управління силовою установкою |
| 9 | Реле модуля управління силовою установкою |
| 10 | 20A Передні допоміжні розетки живлення, зі сторони водія |
| 11 | 15A Модуль управління силовою установкою |
| 12 | 15A Модуль управління силовою установкою |
| 13 | 10A Модуль управління силовою установкою |
| 14 | 10A Модуль управління силовою установкою |
| 15 | Реле запуску |
| 16 | 20A Розетка на консолі, прикурювач |
| 17 | 20A Додаткова розетка у багажному відділенні |
| 18 | 10A Модуль управління силовою установкою |
| 19 | 10A Електропідсилювач керма |
| 20 | 10A Підсвітка положення “Старт/Стоп”, круїз-контроль |
| 21 | 15A Модуль управління трансмісією, насос оливи трансмісії |
| 22 | 10A Система кондиціонування |
| 23 | 15A Старт/Стоп, система попередження про сліпі зони, камера заднього виду, адаптивний круїз-контроль, попередження про перешкоди, модуль якості напруги, датчик якості повітря |
| 24 | 10A Резерв |
| 25 | 10A Система ABS (антиблокувальна система гальм) |
| 26 | 10A Модуль управління силовою установкою |
| 27 | 10A Резерв |
| 28 | 10A Насос омивача заднього скла |
| 29 | 5A Датчик маси повітря |
| 30 | Резерв |
| 31 | Резерв |
| 32 | Реле вентилятора охолодження |
| 33 | Реле кондиціонера |
| 34 | 15A Електричний замок рульової колонки |
| 35 | Резерв |
| 36 | Резерв |
| 37 | Резерв |
| 38 | Реле вентилятора охолодження |
| 39 | Реле вентилятора охолодження |
| 40 | Реле звукового сигналу |
| 41 | Реле звукового сигналу |
| 42 | Реле паливного насоса |
| 43 | Резерв |
| 44 | 5A Обігрів форсунок омивача |
| 45 | Резерв |
| 46 | 10A Генератор |
| 47 | 10A Перемикач гальм |
| 48 | 20A Звуковий сигнал |
| 49 | 5A Датчик повітряного потоку, 20A Нагрівальний елемент для дизельного палива |
| 50 | 10A Вентилятор охолодження, роздавальна коробка, 20A Звуковий сигнал |
| 51 | Резерв |
| 52 | Резерв |
| 53 | 10A Електричні сидіння |
| 54 | 5A Пульт дистанційного керування паливним нагрівачем, 10A Перемикач гальм |
| 55 | 10A Датчик ALT |
За роботу прикурювачів та USB-розеток відповідають запобіжники 17, 16, 10 та 5 на 20А.
Нижня секція
Приклад доступу
Фото – приклад
Diagram
Appointment
| Позначення | Розшифровка українською мовою |
|---|---|
| 56 | 30A Паливний насос |
| 57 | 20A Випаровувач дизельного пального |
| 58 | Резерв |
| 59 | 30 / 40A Вентилятор охолодження (DW10F та 2.0L GTDI AU) |
| 60 | 30 / 40A Вентилятор охолодження (DW10F та 2.0L GTDI AU) |
| 61 | 40A Обігрів лобового скла (ліва сторона) |
| 62 | 50A Блок управління кузовними системами |
| 63 | 20 / 30A Вентилятор охолодження (DW10F та 2.0L GTDI AU) |
| 64 | 30A Додатковий нагрівач |
| 65 | 20A Обігрів передніх сидінь |
| 66 | 40A Обігрів лобового скла (права сторона) |
| 67 | 50A Блок управління кузовними системами |
| 68 | 40A Обігрів заднього скла |
| 69 | 30A Система антиблокування гальм |
| 70 | 30A Пасажирське сидіння |
| 71 | 60A Додатковий нагрівач |
| 72 | 20A Паливний насос 30A Люк |
| 73 | 20A Обігрів заднього сидіння |
| 74 | 30A Модуль сидіння водія |
| 75 | 30A Додатковий нагрівач |
| 76 | 20A Насос оливи для трансмісії |
| 77 | 30A Модуль сидіння з клімат-контролем |
| 78 | 40A Модуль буксирувального причепа |
| 79 | 40A Електровентилятор |
| 80 | 30A Модуль живлення у багажному відділенні |
| 81 | 40A Інвертор 220 В |
| 82 | 60A Насос системи антиблокування гальм |
| 83 | 25A Двигун очищувача |
| 84 | 30A Соленоїд стартера |
| 85 | 20A Паливний обігрівач 60A Насос системи антиблокування гальм |
Перегляньте яскравий контент, пов’язаний з цією публікацією, на нашому каналі YouTube! Перегляньте відео та не забудьте підписатися, щоб бути в курсі наших останніх оновлень.
Якщо у вас є якісь питання або ви хочете допомогти доповнити матеріал, пишіть у коментарях.
