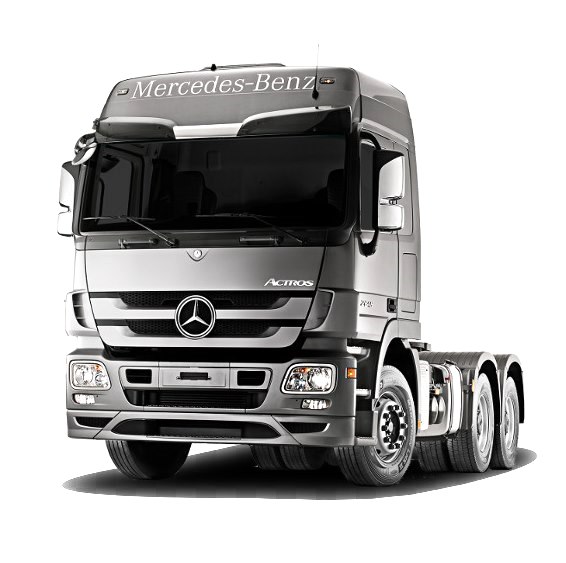

Мерседес-Бенц Актрос МП1 представляє 1-ше покоління модельного ряду Actros, яке випускалося в 1996, 1997, 1998, 1999, 2000, 2001, 2002 та 2003 роках. Найпопулярнішим був Mercedes Actros 1840. У цьому меморандумі ви знайдете опис запобіжників та реле Mercedes Actros mp1 зі схемою блоку та їх розташуванням. Виберіть запобіжник прикурювача.
Діаграма не підходить або неправильне покоління?
[Опис Mercedes Actros mp3 mp2]
[Опис Mercedes Actros mp4]
Блок запобіжників у салоні автомобіля
Головний блок запобіжників і реле розташований у нижній частині панелі приладів з боку пасажира за захисною кришкою.
Зверніть увагу, що немає одного загального опису для всього покоління. Звірте призначення зі схемами на звороті захисної кришки.
Розташування
- Запасні запобіжники
- Запобіжники F1 – F41
- Реле
Діаграма
Позначення
Запобіжники
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | 10А Задні протитуманні фари, включаючи причеп |
| F2 | 10А Освітлення панелі приладів/перемикачів, система очищення фар, регулювання дальності фар, розподілювач (клема 58) |
| F3 | 10А Додаткові сигнали повороту |
| F4 | 10А Висувний дах, радіо на 24 В, часте гальмування (клема 30) |
| F5 | 10А Освітлення робочої зони, LSVA (швейцарський збір на важкі транспортні засоби), (клема 30) |
| F6 | Не призначено |
| F7 | 15А Розподілювач (клема D+) |
| F8 | 10А Підігрів зовнішніх дзеркал |
| F9 | 15А Розетки на 24 В |
| F10 | 10А Цифровий тахограф, панель приладів, діагностичний роз’єм (клема 30) |
| F11 | 20А Розетка живлення причепа (клема 30) |
| F12 | 20А Розетка живлення причепа для ABS (клема 30) |
| F13 | 10А Внутрішнє освітлення, Toll Collect (клема 30) |
| F14 | 10А Система очищення фар |
| F15 | 10А Генератор, трансмісія, LSVA (швейцарський збір на важкі транспортні засоби) (клема 15) |
| F16 | 10А Відбори потужності |
| F17 | 20А Вентилятор, система кондиціонування |
| F18 | 5А Панель приладів, радіо, телефон, система hands-free, факс (клема 15R) |
| F19 | 10А Запальничка |
| F20 | 15А Блок перемикачів у водійській кабіні |
| F21 | 15А Блок перемикачів у дверях водія |
| F22 | 10А Система омивача вітрового скла, сигнали повороту (клема 30) |
| F23 | 10А Ближнє світло, права сторона |
| F24 | 10А Ближнє світло, ліва сторона |
| F25 | 10А Дальнє світло, права сторона |
| F26 | 10А Ліве дальнє світло, індикатор дальнього світла |
| F27 | 10А Задня фара, бічна фара, ліві бічні маркерні фари, розетка для причепа, Toll Collect |
| F28 | 10А Задня фара, бічна фара, праві бічні маркерні фари, розетка для причепа |
| F29 | 15А Контроль трансмісії |
| F30 | 10А Керування двигуном (клема 15), GGVSE: аварійне вимкнення |
| F31 | 10А Блок перемикачів у дверях водія, налаштування зовнішнього дзеркала, блок нейтралізації вихлопних газів (клема 15) |
| F32 | 10А Повний привід, ESP®, додатковий підігрівач |
| F33 | 10А Система омивача вітрового скла, сигнали повороту, розетка для причепа (клема 15) |
| F34 | 10А Ліхтарі стоп-сигналів, задні фари, розетка для причепа |
| F35 | 10А Датчик конденсації, розетка для ABS причепа (клема 15) |
| F36 | 15А Додатковий підігрівач |
| F37 | 10А Система омивача вітрового скла |
| F38 | 10А Цифровий тахограф, панель приладів, подушка безпеки (клема 15) |
| F39 | 10А Ріг, Toll Collect, діагностичне підключення, FleetBoard®, розподілювач (клема 15) |
| F40 | 10А Блокування диференціалу |
| F41 | 10А Підігрів сидіння |
Реле
- K3 Відключення ABS/BS/EPB
- Реле стартера/підігрівача акумулятора K4
- K5 D+
- K6 Стоп-сигнал
- Ліхтар заднього ходу K7
Додаткові розділи
Діаграма
- Запобіжники F1 – F14 (A1)
- Запобіжники F1 – F14 (A2)
- Реле (A31/A32)
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| A1 | |
| F1 | 10A Годинник допоміжного опалення, FleetBoard®, Toll Collect (клема 30) |
| F2 | 20A Допоміжне опалення |
| F3 | 15A Центральний замок/покращена система центрального замка |
| F4 | 15A Покращена система центрального замка |
| F5 | 10A Електронна гальмівна система, розетка для ліхтарика (клема 15) |
| F6 | 15A Розетка 12 В |
| F7 | 10A Перетворювач напруги 24 В/12 В/8 A |
| 15A Перетворювач напруги 24 В/12 В/15 A | |
| F8 | 10A Центральний замок/покращена система центрального замка, дистанційне керування, ретардер |
| F9 | 10A Осушувач стисненого повітря |
| F10 | 15A Розподіл (клема 30) |
| F11 | 15A Блок обробки вихлопних газів (клема 30) |
| F12 | 10A Завантажувальна хвіртка |
| F13 | 10A Управління трансмісією |
| F14 | 10A Лампа робочої зони, ретардер |
| A2 | |
| F1 | 20A Обігрівання вітрового скла |
| F2 | 10A Денні ходові вогні |
| F3 | 10A Обігрівання вітрового скла |
| F4 | 10A Охолодження трансмісійної оливи, автохолодильник |
| 25A Охолодження трансмісійної оливи Allison | |
| F5 | 15A Електрогідравлічне допоміжне рульове управління (клема 30) |
| F6 | 10A Електрогідравлічне допоміжне рульове управління (клема 15) |
| F7 | 10A Допоміжні фари |
| F8 | 10A Сигнальний маячок |
| F9 | 15A Електронна гальмівна система (клема 30) |
| F10 | 10A Панель керування телефоном/навігацією, мобільний телефон (клема 30) |
| F11 | Не призначено |
| F12 | 10A Панель керування телефоном/навігацією, мобільний телефон (клема 15) |
| F13 | 20A Обігрівання вітрового скла |
| F14 | 15A Електронна гальмівна система (клема 30) |
Окремі елементи запобіжників та реле можуть бути встановлені зовні цього блоку.
