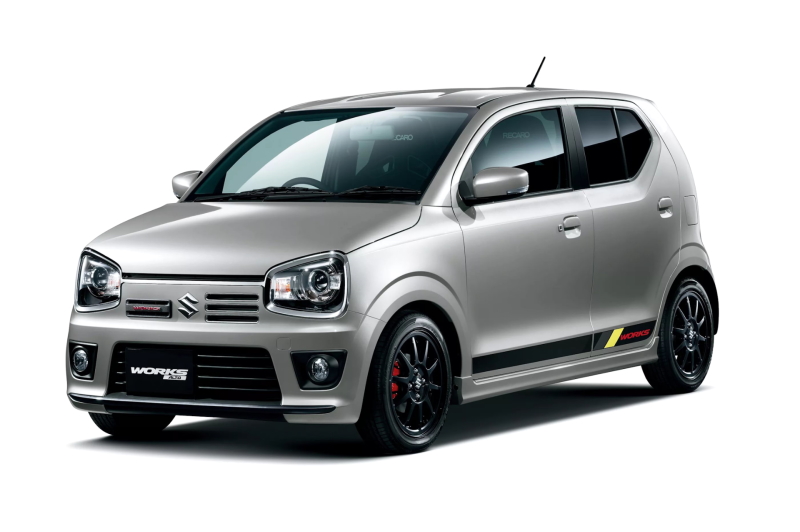

Сузукі Альто 8 покоління випускалося у 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 роках. У цій статті ви знайдете опис запобіжників та реле Suzuki Alto 8 зі схемами блоків запобіжників, їх розташуванням та фото-прикладами роботи. Відзначимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле у вашому автомобілі може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Зміст
- 1 Пасажирський салон
- 2 Моторний відсік
- 2.1 Блок запобіжників живлення
- 2.2 Головний блок запобіжників
- 2.3 Додатковий блок запобіжників
Зміст статті
Пасажирський салон
У салоні автомобіля блок запобіжників розташований під панеллю приладів з лівого боку, за бардачком.
Приклад фото
Звірте завдання зі схемами на захисній кришці коробки.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A (P/W) електричні склопідйомники |
| 2 | 5A (ACC) радіо |
| 3 | 10A (MTR) лічильник, тахометр |
| 4 | 15A (IG) запалювання |
| 5 | 5A (IG1 SIG2) електричний підсилювач керма |
| 6 | 20A (PSD R) права зсувна дверка |
| 7 | 5A (T/M2) важіль селектора передач |
| 8 | 15A (STL) електрозамок ручки |
| 9 | 15A (SIGNAL) звуковий сигнал |
| 10 | 20A (D/L) замок дверей |
| 11 | 10A (HAZ) аварійна сигналізація |
| 12 | 10A (T/M) трансмісія |
| 13 | 15A (RADIO) радіо |
| 14 | 15A (ACC2) роз’єм аксесуарів (прикурювач) |
| 15 | 5A (IG1 SIG3) лазерний радар |
| 16 | 5A (ACC3) порожній [не турбо автомобіль]. Радіо [турбо автомобіль] |
| 17 | 10A (DOME2) лампа внутрішнього освітлення |
| 18 | 5A (DOME) спідометр, прилади |
| 19 | 5A (KEY) замок запалювання |
| 20 | 20A (P/WT) електропідйомник вікон |
| 21 | 20A (PSD L) ліва зсувна дверка |
| 22 | 5A (POS. 2) замок запалювання |
| 23 | 5A (TAIL L) Порожній [без турбонаддува] Заднє ліве світло [з турбонаддувом] |
| 24 | 5A (A-STOP) система зупинки на холостому ходу |
| 25 | 10A (TAIL) заднє світло [без турбо авто] заднє світло (праве) / номерний знак [турбо авто] |
| 26 | 10A (IG1 SIG) холостий хід або BCM |
| 27 | 10A (A/B) подушка безпеки |
| 28 | 10A (REAR) задні фари |
| 29 | 5A (ABS) ABS/ESP |
| 30 | 10A (MRR HTR) дзеркала (підігрів) |
| 31 | 15A (RR DEF) задній підігрівач сидінь |
| 32 | 10A (S/H) підігрів сидінь |
| 33 | 10A (WIP) двірники переднього скла |
| 34 | 5A (IG2 SIG) вентилятор |
| 35 | 15A (WASH) мотор омивача скла |
| 36 | 10A (T/M3) трансмісія |
| 37 | 20A (FR WIP) передні двірники |
| 38 | 10A (STOP (Measure Charge Energy)) стоп-сигнали |
Моторний відсік
Під капотом, у моторному відсіку, може бути 3 блоки запобіжників і реле.
До плюсового виводу акумулятора кріпиться блок запобіжників у вигляді вставок високої ємності.
Головний блок запобіжників
Розташований з лівого боку моторного відсіку, поруч з акумулятором.
Діаграма
Позначення
- (RDTR) – Вентилятор радіатора
- (ST) – Система стартера
- DCDC; [ГІБРИДНИЙ ЗАРЯД ЕНЕРГІЇ] ДОПОМІЖНА БАТАРЕЙКА
- (ABS SCL) – Антиблокувальна гальмівна система
- (BLW) – Вентилятор змінного струму
- (H/LR) – Права фара
- [ENE-CHARGE HYBRID] ST – Система стартера
- (H/LL) – Ліва фара
- (СТОП) – Стоп-сигнали
- (CPRSR) – Компресор кондиціонера
- (ALT) – Акумулятор та система заряджання
- ([ENE-CHARGE HYBRID] ALT) – Акумулятор та система заряджання
- (ST SIG) – Стартерна система
- (ABS MOT) – Антиблокувальна гальмівна система (двигун)
- (ЗАПАЛЮВАННЯ 2) – Запалювання
- (P/S) – Привід електроприводу сидіння
- ([ENE-CHARGE ГІБРИД] ЗАПАЛЮВАННЯ – Запалювання
- (BTRY) – Акумулятор та система заряджання
- (НАСОС ТРАНСМІСІЇ) – Трансмісійний насос
- (B/U) – Ліхтарі заднього ходу
- (BLW2) – Вентилятор змінного струму
- (П/П) – Паливний насос
- (RDTR) – Вентилятор радіатора
- (BLW) – Вентилятор змінного струму
- (CPRSR) – Компресор кондиціонера
Додатковий блок запобіжників
Діаграма призначення
Якщо ви знайшли помилку або маєте що додати, пишіть у коментарях.
