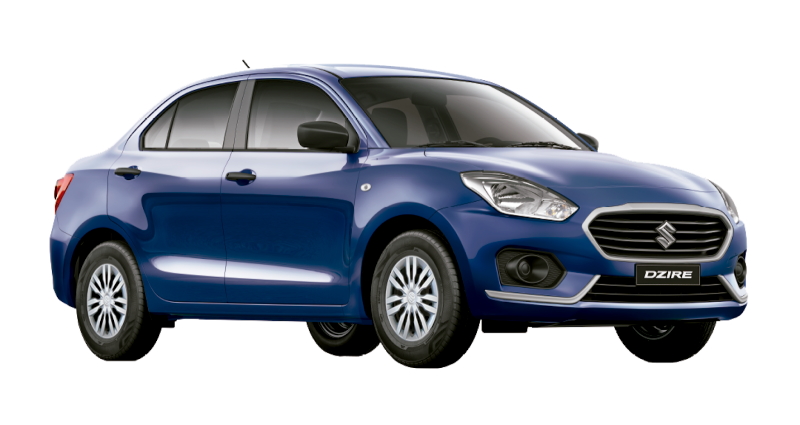

Suzuki Dzire 3G (Сузукі Дизайр 3) Третє покоління випускалося у 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час модель зазнала фейсліфтингу. У цій публікації ви можете знайти опис запобіжників та реле Suzuki Dzire 3 зі схемою блоку запобіжників, місцями їх розташування та фото прикладами виконання. Ми покажемо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Пасажирський салон
У салоні автомобіля блок запобіжників розташований під панеллю приладів з правого боку автомобіля.
Приклад фото
Звірте завдання зі схемами на захисній кришці коробки.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A P/W – Електропривод вікон |
| 2 | 10A MTR – Прилади (метри) |
| 3 | 15A IG – Запалювання |
| 4 | 5A IG1 SIG2 – Електропідсилювач керма |
| 5 | 20A SHIFT – Не використовується |
| 6 | 20A S/R – Люк на даху |
| 7 | Не використовується |
| 8 | 20A D/L – Замок дверей |
| 9 | 15A STL – Блокування керма |
| 10 | 10A HAZ – Система аварійної сигналізації |
| 11 | 5A A-STOP – Контролер двигуна |
| 12 | 10A RR FOG – Задні протитуманні фари |
| 13 | 5A ABS – Антиблокувальна система/ESP |
| 14 | 15A S/H – Підігрів сидінь |
| 15 | 5A IG1 SIG3 – Камера |
| 16 | 10A DOME2 – Освітлення салону |
| 17 | 5A DOME – Панель приладів, салон |
| 18 | 15A RADIO – Радіо |
| 19 | 5A CONT – Невідомо |
| 20 | 5A KEY2 – Замок запалювання |
| 21 | 20A P/WT – Таймер роботи вікон |
| 22 | 5A KEY – Замок запалювання |
| 23 | 15A HORN – Сигнал |
| 24 | 5A TAIL – Заднє ліве габаритне світло (з автоматичною системою освітлення) |
| 25 | 10A TAIL – Заднє праве і ліве габаритне світло (без автоматичної системи освітлення) |
| 26 | 10A A/B – Повітряна подушка (Airbag) |
| 27 | 10A IG1 SIG – Режим холостого ходу або BCM |
| 28 | 10A BACK – Підсвічування, задній хід |
| 29 | 5A ACC3 – Невідомо |
| 30 | 20A RR DEF – Задній підігрівач |
| 31 | 10A MRR HTR – Підігрів дзеркал дверей |
| 32 | 15A ACC2 – Гніздо для аксесуарів |
| 33 | 5A ACC – Радіо |
| 34 | 10A WIP – Задній склоочисник |
| 35 | 5A IG2 SIG – Вентилятор кондиціонера |
| 36 | 15A WASH – Електричний мотор омивача |
| 37 | 25A FR WIP – Передній склоочисник |
| 38 | 10A STOP – Стоп-сигнал |
Запобіжник №32 на 15А відповідає за роботу прикурювача.
Моторний відсік
Під капотом у моторному відсіку, поруч з акумуляторною батареєю, розташований блок запобіжників і реле.
Ідентифікація з кришки пристрою
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 30A ST | Стартер |
| 30A BLW | Вентилятор |
| 40A BTRY | Релейний блок №2 |
| 40A ABS MOT | Мотор ABS |
| 40A IGN | Запалювання |
| 30A B/U | Резервне живлення |
| 30A SUB BAT | Додаткова батарея |
| 25A ABS SOL | Соленоїд ABS |
| 15A H/LL | Фара (ліва) |
| 15A H/LR | Фара (права) |
| 30/40A RDTR | Вентилятор радіатора |
| 20A FR FOG | Передній протитуманний ліхтар |
| 10A CPRSR | Компресор |
| 50A IGN2 | Запалювання 2 |
| 15A T/M | Контролер AT/CVT |
| 15/30A FI | Форсунка |
| 20A F/P | Паливний насос |
| 15A T/M PUMP | Електричний масляний насос |
| 5A ST SIG | Контролер двигуна |
| 20A INJ DRV | Форсунка |
| 10A FI | Форсунка |
| 25A H/L HI | Фари (дальнє світло) |
| 15A H/L HI R | Фара (дальнє світло, права) |
| 15A H/L HI L | Фара (дальнє світло, ліва) |
| 60A P/S | Електропідсилювач керма |
Декодування реле
- ST – Стартер
- RDTR – Вентилятор радіатора
- СИГНАЛ – СИГНАЛ
- П/П – Паливний насос
На плюсовій клемі акумулятора також можна встановити високопотужні запобіжники у вигляді плавких вставок.
