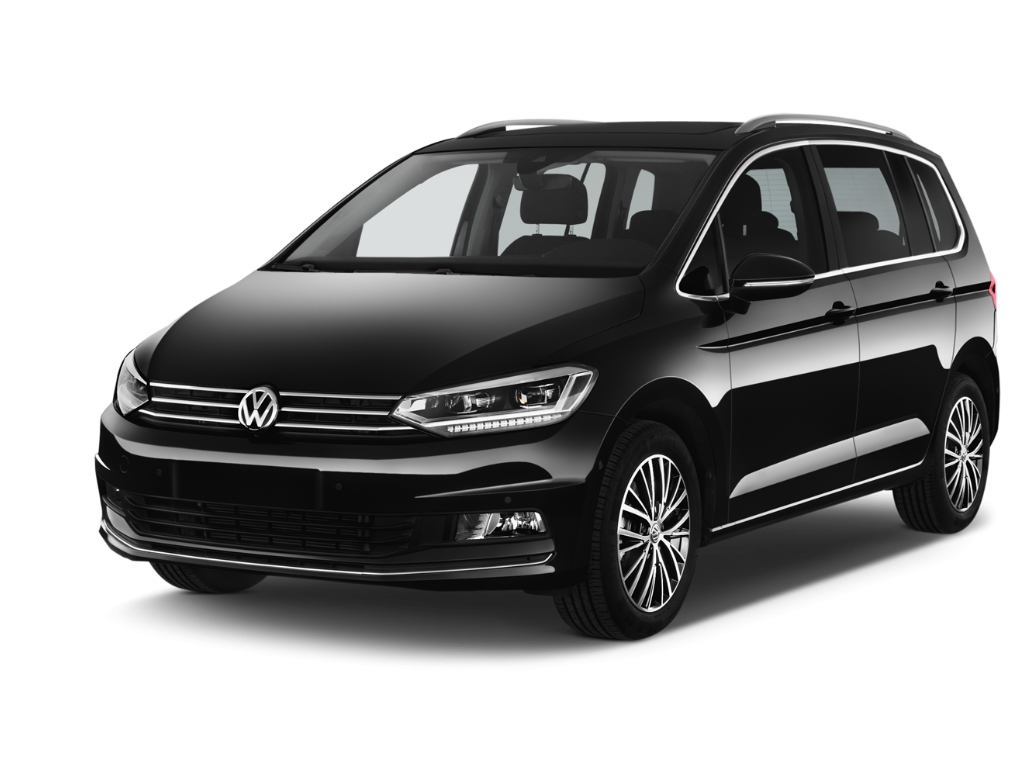

Volkswagen Touran 2-го покоління випускався у 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2021, 2022, 2023, 2024 та 2025 роках з позначенням 5T. За цей час модель отримала оновлення. У цій публікації ви можете знайти опис запобіжників та реле Volkswagen Turan 2go покоління з блок-схемами, їх розташуванням та фото-прикладами роботи. Окремо виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Пасажирський салон
Він розташований під панеллю приладів, з боку водія, за бардачком.
Фото, наприклад
Діаграма
Завдання
| Позначення | Розшифровка українською мовою | |
|---|---|---|
| 1 | 30A | Блок керування нагрівачем відновлювального агента -J891- |
| 2 | 10A | Блок керування електронікою рульової колонки -J527- |
| 3 | – | – |
| 4 | 7.5A / 10A | Сигнальний гудок тривоги -H12- |
| 5 | 5A / 7.5A | Інтерфейс для діагностики шини даних -J533- |
| 6 | 5A / 7.5A | Перемикач важеля вибору передач -E313- |
| 7 | 10A | Система керування нагріванням та кондиціюванням -EX21- Панель управління задньою системою кондиціювання -E265- Приймач дистанційного керування додатковим охолоджувачем -R149- Реле нагрівання заднього вікна -J9- Аналоговий годинник -Y- Блок керування системою моніторингу тиску в шинах -J502- |
| 8 | 7.5A / 10A | Перемикач фар -EX1- Кнопка електромеханічного стоянкового гальма -E538- Датчик дощу і світла -G397- Діагностичний роз’єм -U31- Датчик протиугінної сигналізації -G578- LED підсвітки лівого заднього вигляду -L181- LED підсвітки правого заднього вигляду -L182- Переднє внутрішнє освітлення -WX1- Датчик протиугінної сигналізації -G578- Блок управління світлом для поворотів і управління діапазоном фар -J745- Світло підсвічування контуру дверей зліва спереду -L251- Світло підсвічування контуру дверей зліва ззаду -L253- Світло підсвічування контуру дверей справа спереду -L252- Світло підсвічування контуру дверей справа ззаду -L254- |
| 9 | 5A / 7.5A | Блок керування електронікою рульової колонки -J527- |
| 10 | 7.5A / 10A | Панель відображення інформації для переднього дисплея і блок керування -J685- Блок керування дисплеєм Head-up -J898- |
| 11 | 40A | Блок управління бортовою напругою -J519- |
| 12 | 20A | Блок керування 1 для інформаційної електроніки -J794- Блок керування навігаційної системи -J856- |
| 13 | 25A | Ремінь безпеки переднього лівого сидіння -NX10- |
| 14 | 40A | Блок управління вентилятором свіжого повітря -J126- |
| 15 | 10A | Блок керування електронним замком рульової колонки -J764- |
| 16 | 7.5A | Двосторонній підсилювач сигналу для мобільного телефону/сервісів передачі даних -J984- Розетка для зарядки USB 1 -U37- Сховище з інтерфейсом для мобільного телефону -R265- USB-хаб -R293- |
Запобіжник №40, 20А, відповідає за прикурювач.
Наступні запобіжники також розташовані всередині кріплення блоку запобіжників:
| Позначення | Розшифровка українською мовою |
|---|---|
| A | 15A Блок управління регулюванням переднього правого сидіння -EX34- Вентилятор подушки переднього правого сидіння 1 -V518- Вентилятор спинки переднього правого сидіння 1 -V516- |
| B | 5A Реле системи дистанційного запуску -J471- |
| C | 7.5A Роз’єм для зарядки USB 1 -U37- |
| R1 | Реле системи дистанційного запуску -J471- |
Реле
- Реле R1 для системи дозування відновника -J963-
- Реле магнітної муфти кондиціонера R2
- R3 –
- Реле живлення R4, клема 15 -J329-
- R5 Реле обігріву заднього скла -J9-
- Реле R6 для розеток живлення -J807-
Моторний відсік
Він розташований з лівого боку поруч з акумулятором і закритий захисною кришкою. Складається з 2 секцій: секції зв’язку із запобіжниками та реле, а також секції для запобіжників високої потужності.
Фотографія
Діаграма
Позначення
| Позначення | Розшифровка українською мовою | |
|---|---|---|
| 1 | 25A | Блок управління ABS -J104- |
| 2 | 40A / 60A | Блок управління ABS -J104- Гідравлічний насос ABS -V64- |
| 3 | 15A 30A | Блок управління двигуном/мотором -J623- |
| 4 | 5A / 7.5A / 10A | Вентилятор радіатора -VX57- Реле високої теплової потужності -J360- Реле низької теплової потужності -J359- Клапан керування тиском масла -N428- Клапан рециркуляції повітря турбокомпресора -N249- Клапан заслінки впускного колектора -N316- Клапан керування охолодженням поршнів -N522- Датчик рівня і температури масла -G266- Клапан перемикання турбіни -N529- Реле живлення компонентів двигуна -J757- |
| 5 | 10A | Клапан регулювання тиску палива -N276- Клапан вимірювання палива -N290- Реле живлення компонентів двигуна -J757- Клапан перемикання турбіни -N529- |
| 6 | 5A / 7.5A | Вимикач стоп-сигналу -F- |
| 7 | 7.5A / 10A / 15A | Насос охолодження зарядного повітря -V188- Клапан охолодження коробки передач -N488- Клапан блокування охолоджувальної рідини -N82- Додатковий насос для опалення -V488- Клапан охолодження головки циліндрів -N489- Клапан керування тиском масла -N428- Блок управління виявленням витоків паливного бака -J909- |
| 8 | 15A | Лямбда-зонд 1 перед каталізатором -GX10- Лямбда-зонд 1 після каталізатора -GX7- Блок управління датчиком NOx -GX30- Блок управління датчиком NOx 2 -J881- |
| 9 | 5A / 10A | Блок управління заслінкою вихлопу -J883- Блок управління заслінкою вихлопу 2 -J945- Автоматичний блок управління свічками розжарювання -J179- Нагрівальний елемент вентиляційної системи картера -N79- Датчик масової витрати повітря -G70- Додатковий насос для опалення -V488- Соленоїд клапана вугільного фільтра 1 -N80- Клапан керування розподільчим валом 1 вихлопу -N318- Клапан керування розподільчим валом 1 -N205- |
| 10 | 15A / 20A | Блок управління паливного насоса -J538- |
| 11 | 40A / 50A | Нагрівальний елемент додаткового повітря -Z35- |
| 12 | 40A | Нагрівальний елемент додаткового повітря -Z35- |
| 13 | 30A | Додатковий гідравлічний насос 1 для масла коробки передач -V475- |
| 14 | 40A | Реле обігріву лобового скла -J47- |
| 15 | 15A | Реле звукового сигналу -J413- |
| 16 | 20A | Реле живлення компонентів двигуна -J757- |
| 17 | 7.5A | Блок управління двигуном/мотором -J623- Блок управління ABS -J104- Реле обігріву лобового скла -J47- |
| 18 | 5A / 7.5A | Блок управління моніторингом акумулятора -J367- Інтерфейс діагностики шини даних -J533- |
| 19 | 30A | Блок управління мотором склоочисника -J400- |
| 20 | 10A | Сигналізація -H12- |
| 21 | 30A | Реле обігріву лобового скла 2 -J611- |
| 22 | 5A / 7.5A | Блок управління двигуном/мотором -J623- |
| 23 | 30A | Стартер -B- |
| 24 | 40A | Нагрівальний елемент додаткового повітря -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30A | Реле обігріву лобового скла 2 -J611- |
| 34 | 30A | Реле обігріву лобового скла 2 -J611- |
| 35 | 30A | Блок управління мотором склоочисника -J400- |
| 36 | – | – |
| 37 | 30A | Блок управління допоміжним опаленням -J364- |
| 38 | – | – |
Реле
- R1 Реле стартера 1 -J906-
- R2 Реле стартера 2 -J907-
- Реле звукового сигналу R3 -J413-
- Реле високої теплової потужності R4 -J360-
- Головне реле R5 -J271- (бензин) / Реле живлення клеми 30 -J317- (дизель)
- Блок керування періодом автоматичного розжарювання R6 -J179- (бензин)
- Реле низької теплової потужності R7 -J359- (дизель)
- Реле живлення струму компонентів двигуна R8 -J757- (бензиновий двигун 2,0 л)
- Реле обігріву лобового скла R9 -J47-
- R10 Реле 2 обігріву лобового скла -J611-
