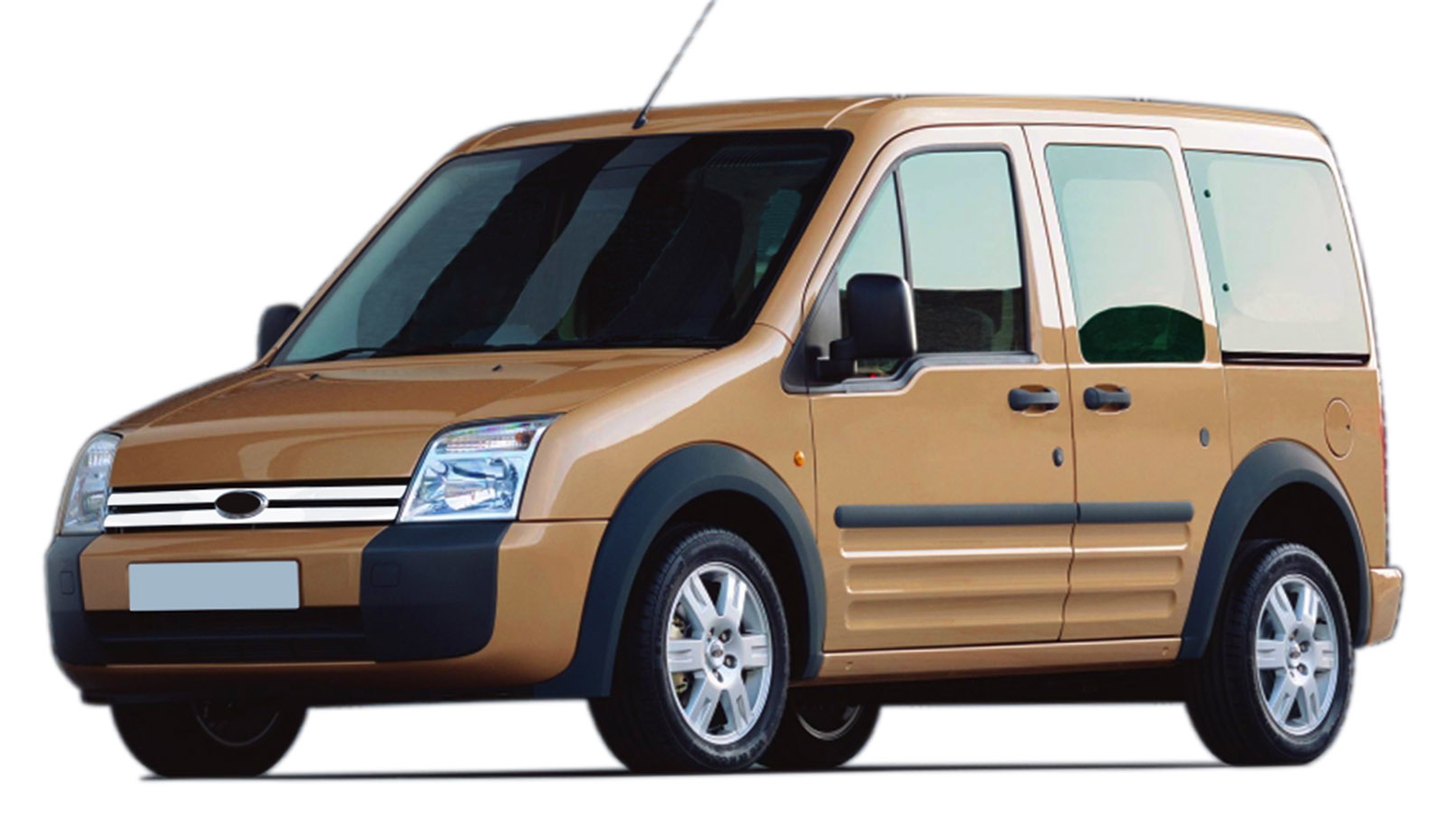

1-е покоління Форд Транзит Коннект випускався у 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 роках. У десятій стійці ви знайдете позначення Ford Transit Connect 1G блоки запобіжників та реле, розташування блоків, їх схеми та фотографії. Також відзначаємо запобіжник прикурювача.
Ця модель Ford Torneo Connect 1-го покоління має 2 основні блоки із запобіжниками та реле. Один під капотом, за повітряним фільтром, другий у салоні. Призначення їхніх елементів може відрізнятися від показаного та залежить від року випуску та країни поставки.
Contents
- 1 Пасажирський салон
- 1.1 Тип 1
- 1.2 Тип 2
- 2 Моторний відсік
- 2.1 Тип 1
- 2.2 Тип 2
Пасажирський салон
Він розташований під панеллю приладів з боку водія, за захисною кришкою.
Type 1
Фото, наприклад
Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | Реле стартера |
| 2 | Реле заднього двірника |
| 3 | Реле салонної лампи |
| 4 | Реле двигуна двірників вітрового скла |
| 5 | – |
| 6 | – |
| 7 | Реле моніторингу струму акумулятора |
| 8 | Реле 1 основних запалювальних контурів |
| 9 | Реле обігріву заднього скла |
| F30 | (10A) Перемикач фар |
| F31 | (15A) Аудіосистема |
| F32 | – |
| F33 | (7.5A) Реле моніторингу струму акумулятора, реле салонної лампи |
| F34 | (7.5A) Реле основних контурів запалювання 1, блок управління допоміжного обігрівача |
| F35 | – |
| F36 | (7.5A) Електронний блок управління SRS |
| F37 | (7.5A) Перемикач фар, перемикач поворотів |
| F38 | (7.5A) Електронний блок управління SRS |
| F39 | – |
| F40 | (7.5A) Панель приладів, аудіосистема |
| F41 | – |
| F42 | (15A) Перемикач стоп-сигналів |
| F43 | (20A) Реле заднього двірника, мотор двірника вітрового скла |
| F44 | (15A) Прикурювач |
| F45 | – |
| F46 | (15A) Розетка причепа |
| F47 | (5A) Перемикач вибору дзеркала заднього виду |
| F48 | (7.5A) Панель приладів, система проти угону, модуль управління протиугонною системою, модуль парковки, реле сигналізації / реле поворотів |
| F49 | (25A) Обігрів заднього скла |
| F50 | (7.5A) Зовнішнє дзеркало (пасажирський бік), зовнішнє дзеркало (водійський бік) |
| F51 | – |
| F52 | – |
| F53 | (10A) Лампа заднього ходу, обігрів форсунки омивача вітрового скла |
| F54 | – |
| F55 | – |
| F56 | (20A) Реле двигуна двірника вітрового скла, реле заднього двірника, мотор двірника вітрового скла, перемикач режимів двірника вітрового скла |
| F57 | (7.5A) Фара (права), перемикач вибору паливного насоса, електричний роз’єм причепа, задній комбінований ліхтар (правий) |
| F58 | (7.5A) Фара (ліва), задній комбінований ліхтар (лівий) |
| F59 | (7.5A) Блок управління допоміжного обігрівача |
| F60 | – |
| F61 | (15A) Центральний замок, модуль управління протиугонною системою, реле сигналізації / реле поворотів |
| F62 | (7.5A) Ліва лампа номерного знака, права лампа номерного знака |
| F63 | (20A) Управління протиугонною системою / центральним замком |
Запобіжник №44, 15А, відповідає за прикурювач.
Type 2
Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| 117 | Не використовується |
| 118 | Не використовується |
| 119 | Не використовується |
| 120 | Фари, реле переривання ближнього світла |
| 121 | Реле переривання передніх протитуманних фар |
| 122 | Реле обігрівача заднього скла |
| 123 | Реле вентилятора опалювача |
| 124 | Реле внутрішнього освітлення |
| 125 | Реле склоочисників |
| 126 | Реле розблокування задніх дверей |
| 127 | Реле перевантаження запалювання |
| 128 | Реле збереження заряду акумулятора (модифікований автомобіль) |
| 130 | 15А Аварійна сигналізація |
| 131 | 5А Електропривод дзеркал |
| 132 | 10А Перемикач світла, зовнішнє освітлення |
| 133 | Не використовується |
| 134 | Не використовується |
| 135 | Не використовується |
| 136 | 15А Сигнал |
| 137 | 7,5А Система контролю тиску в шинах, радіо, інформаційна панель |
| 138 | 10А Фонарь заднього ходу |
| 139 | 20А Живлення запалювання (модифікований автомобіль) |
| 140 | Не використовується |
| 141 | 7,5А Передні/задні протитуманні фари |
| 142 | 15А Фари гальмування |
| 143 | 20А Прикурювач, передній роз’єм живлення |
| 144 | 10А Живлення запалення (модифікований автомобіль |
| 145 | Не використовується |
| 146 | 20А Склоочисники, перемикач склоочисника |
| 147 | 15А Передні протитуманні фари |
| 148 | 7,5А Рециркуляція, інформаційна панель |
| 149 | 10А Живлення запалення / живлення акумулятора (модифікований автомобіль) |
| 150 | Не використовується |
| 151 | 15А Радіо, модуль Bluetooth/голосових команд |
| 152 | 7,5А Перемикач кондиціонера, модуль паркувальної системи |
| 153 | 7,5А Внутрішнє освітлення, збереження заряду акумулятора |
| 154 | 15А Лампа на даху (модифікований автомобіль) |
| 155 | 10А Збереження заряду акумулятора (модифікований автомобіль) |
| 156 | 7,5А Правий габаритний ліхтар/задні ліхтарі |
| 157 | 7,5А Ліхтарі номерного знака |
| 158 | 10А Перемикач світла |
| 159 | 20А Вентилятор обігрівача заднього скла (модифікований автомобіль) |
| 160 | Не використовується |
| 161 | 7,5А Антиблокувальна система гальм/контроль стійкості, датчик кута нахилу керма |
| 162 | 7,5А Модуль подушок безпеки, індикатор деактивації пасажирської подушки безпеки |
| 163 | 20А Замки |
| 164 | 20А Модуль контролю тиску в шинах |
| 165 | Не використовується |
| 166 | 25А Передні електроприводи вікон |
| 167 | 7,5А Обігрів заднього скла/перемикач підігріву дзеркал |
| 168 | Не використовується |
| 169 | 20А Другий роз’єм живлення |
| 170 | Не використовується |
| 171 | Не використовується |
| 172 | 10А Правий задній поворотний сигнал (модифікований автомобіль) |
| 173 | 10А Лівий задній поворотний сигнал (модифікований автомобіль) |
| 174 | 20А Задній роз’єм живлення, роз’єм живлення задньої централізованої консолі (модифікований автомобіль) |
| 175 | 7,5А Лівий габаритний/задній ліхтар |
| 176 | Не використовується |
| 177 | Не використовується |
| 178 | 25А Обігрівач заднього скла |
| 179 | 7,5А Інформаційна панель, пасивна протиугінна система, датчик педалі акселератора, система контролю тиску в шинах, камера заднього виду |
| 180 | 20А Омивачі переднього та заднього скла |
| 181 | Не використовується |
| 182 | Не використовується |
Моторний відсік
Для доступу потрібно звільнити засувку та затискач бічної частини та зняти кришку блоку.
Type 1
Звірте завдання зі схемами на звороті обкладинки блоку.
Diagram
Appointment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | Реле вентилятора охолодження 1 |
| 2 | Реле положення повністю відкритої дросельної заслінки |
| 3 | Реле денного освітлення |
| 4 | Реле свічок розжарювання |
| 5 | Реле дальнього світла фар |
| 6 | Реле ближнього світла фар |
| 7 | Реле нагрівача лобового скла |
| 8 | Реле 1 основних ланцюгів запалювання |
| 9 | Реле вентилятора охолодження 2 |
| 10 | Реле нагрівача охолоджуючої рідини 1 |
| 11 | Реле звукового сигналу |
| 12 | Реле нагрівача охолоджуючої рідини 2 |
| 13 | Реле паливного насоса |
| 14 | Реле управління двигуном |
| 15 | – |
| 16 | Реле 2 основних ланцюгів запалювання |
| F1 | (40A) Блок запобіжників / реле приладової панелі |
| F2 | (30A) Резистор вентилятора охолодження |
| F3 | (30A) Блок запобіжників / реле приладової панелі |
| F4 | (60A) Реле обігріву вітрового скла |
| F5 | (50 / 40A) Реле вентилятора охолодження |
| F6 | (60A) Реле свічок розжарювання |
| F7 | (40A) Блок запобіжників / реле приладової панелі |
| F8 | (20A) Реле стартера |
| F9 | (20A) Реле управління двигуном |
| F10 | (10A) Генератор, діагностичний роз’єм (DLC) |
| F11 | (20A) Додатковий підігрівач |
| F12 | (15A) Реле паливного насоса |
| F13 | (30A) Модуль управління ABS |
| F14 | – |
| F15 | (10A) Реле дальнього світла фар |
| F16 | (10A) Реле ближнього світла фар |
| F17 | (10A) Реле ближнього світла фар |
| F18 | (40A) Реле свічок розжарювання (Дизель) |
| F19 | (10A) Перемикач фар |
| F20 | (10A) Приладова панель, модуль управління панеллю приладів |
| F21 | (15A) Реле звукового сигналу |
| F22 | (20A) Реле денного світла, реле ближнього світла |
| F23 | (20A) Модуль управління SRS |
| F24 | – |
| F25 | (10A) Реле дальнього світла фар, приладова панель |
| F26 | (10A) Реле положення повністю відкритої дросельної заслінки |
| F27 | (10A) Датчик наявності води у фільтрі палива |
| F28 | (20A) Перемикач фар |
| F29 | (15A) Підігрів сидінь |
| F64 | (30A) Вентилятор кондиціонера / обігрівача |
| F65 | – |
Type 2
Diagram
Appointment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 7,5A Індикатор обігріву лобового скла |
| 2 | 40A Праве обігрів лобового скла, Модифікований автомобіль – Вентилятор заднього обігрівача, Живлення запалювання |
| 3 | 50A Ліве обігрів лобового скла, Модифікований автомобіль – Живлення акумулятора |
| 4 | 20A Паливний насос |
| 5 | 10A Модуль управління силовими агрегатами (живлення при збереженні стану), Соленоїд каністри |
| 6 | 15A Модуль управління силовими агрегатами, Конектор для діагностики |
| 7 | 20A Перемикач запалювання |
| 8 | 15A Фари |
| 9 | 40A Панель запобіжників салону II |
| 10 | 25A Модифікований автомобіль – Задній поворотний сигнал, Живлення акумулятора |
| 11 | 40A Перевантаження запалювання, Панель запобіжників салону |
| 12 | 30A Система антиблокування гальм / Насос системи контролю стійкості |
| 13 | 30A Вентилятор обігрівача |
| 14 | 10A Реле модуля управління силовими агрегатами |
| 15 | 20A Система антиблокування гальм / Клапани контролю стійкості |
| 16 | 30A Низький рівень вентилятора охолодження |
| 17 | 50A Високий рівень вентилятора охолодження |
| 18 | 25A Лампи денного світла, Реле переривання низького світла |
| 19 | 50A Панель запобіжників салону III |
| 20 | Реле муфти кондиціонера |
| 21A | Реле обігріву правого лобового скла, Модифікований автомобіль – Реле заднього вентилятора |
| 21B | Реле блокування стартера |
| 21C | Реле дальнього світла фар |
| 21D | Реле модуля управління силовими агрегатами |
| 22 | 10A Модуль управління силовими агрегатами, Додатковий роз’єм, Форсунки палива |
| 23 | 10A Права фара ближнього світла |
| 24 | 10A Соленоїд муфти кондиціонера |
| 25 | 10A Ліва фара ближнього світла |
| 26 | 10A Датчик масової витрати повітря, Перемикач гальм, Реле фонарів заднього ходу, Кроковий мотор клапана відновлення відпрацьованих газів, Електронний клапан вентиляції каністри, Підігрівач кисневих датчиків, Підлоговий перемикач, Датчик діапазону передач |
| 27 | Не використовується |
| 28 | 15A Живлення модуля управління силовими агрегатами (Транспортний засіб 1) |
| 29 | 15A Додатковий роз’єм, Котушки запалювання |
| 30A, 30B | 70A Реле високого рівня вентилятора охолодження |
| 30C | Реле низького рівня вентилятора охолодження |
| 30D | Реле обігріву лівого лобового скла |
| 31A | Реле фонарів заднього ходу |
| 31B | Реле паливного насоса |
| 31C | Реле ламп денного світла |
| 31D | Реле фар ближнього світла |
| 31E | Модифікований автомобіль – Реле правого заднього поворотного сигналу |
| 31F | Передні протитуманні фари |
| 32 | Діод вентилятора охолодження |
| 33 | Діод реле паливного насоса |
| 34 | Діод перемикача передач |
| 35 | 30A Реле блокування запуску |
| 36 | Модифікований автомобіль – Лівий задній поворотний сигнал |
Хочете допомогти завершити матеріал? Пишіть у коментарях.
