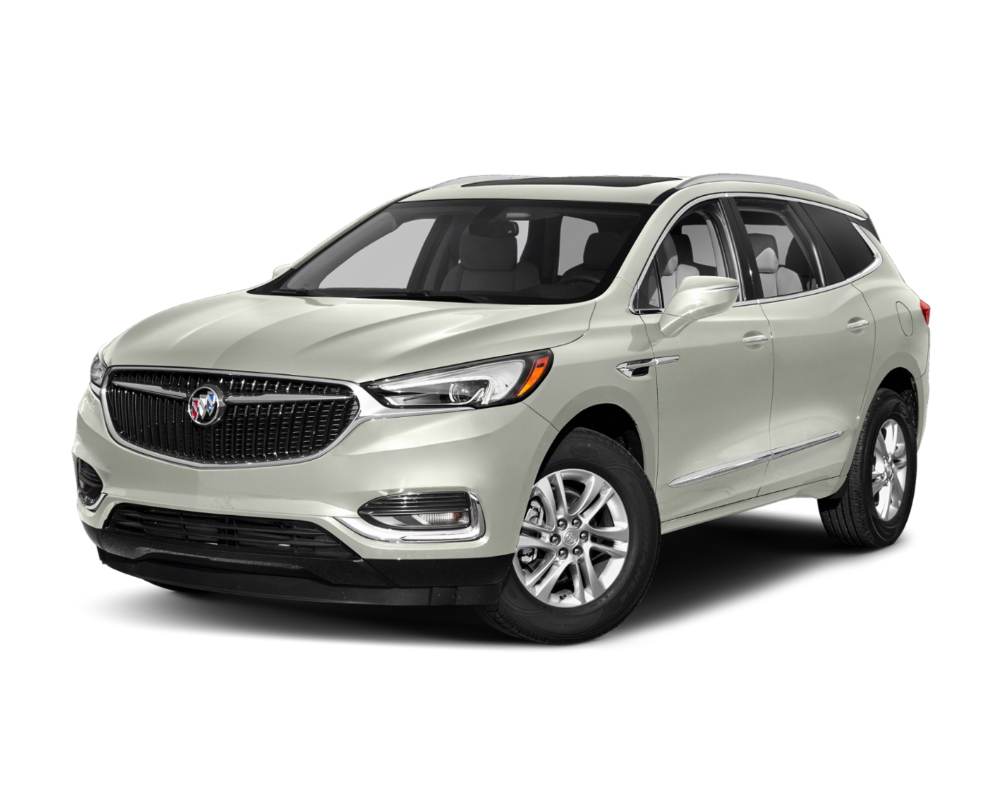

Б’юїк Анклав 2 Перше покоління випускалося в 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 роках. За цей час модель отримала оновлення. У нашій публікації ви знайдете детальний опис Buick Enclave 2G блоки запобіжників і реле зі схемами блоків запобіжників, розташуванням і фотографіями. Виділимо запобіжник, що відповідає за прикурювач.
Опис запобіжників може відрізнятися від наведеного та залежить від року випуску та рівня обладнання Анклав.
Пасажирський салон
Усередині автомобіля блок запобіжників і реле розташований під панеллю приладів, з боку пасажира.
Схема
призначення
| F1 | Модуль управління кузовом 6 |
| F2 | Діагностичне посилання |
| F3 | Електричний замок рульової колонки |
| F4 | Задній порт USB |
| F5 | 2021: задня сонцезахисна шторка / паркування / реверс / нейтраль / їзда / низька |
| F6 | Опалення, вентиляція, кондиціонування |
| F7 | Модуль управління кузовом 3 |
| F8 | 2021: система адаптивного переднього освітлення |
| F9 | Праве переднє сидіння з підігрівом |
| F10 | Подушка безпеки |
| F11 | 2018-2020: Електронний точний перемикач |
| F12 | Підсилювач |
| F13 | Модуль управління кузовом 7 |
| F14 | Переднє ліве сидіння з підігрівом |
| F15 | Не використовується |
| F16 | Люк |
| F17 | Модуль шлюзу зв’язку |
| F18 | 2018-2020: Комбінація приладів 2021: Комбінація приладів / Проекційний дисплей |
| F19 | Модуль управління кузовом 1 |
| F20 | Модуль бездротової зарядки |
| F21 | Модуль управління кузовом 4 |
| F22 | Інформаційно-розважальна система |
| F23 | Модуль управління кузовом 2 |
| F24 | 2021: паркування/задній хід/нейтраль/рух/низький |
| F25 | 2018-2020: Допомога при паркуванні 2021: Інтерфейс системи допомоги при паркуванні/перемикання передач |
| F26 | Модуль інтеграції комунікацій |
| F27 | відео |
| F28 | Дисплей радіо/опалення, вентиляції та кондиціонування повітря |
| F29 | радіо |
| F30 | Елементи керування на кермі |
| F31 | Передня повітродувка |
| F32 | Інвертор постійного струму |
| F33 | Сидіння водія з електроприводом |
| F34 | Пасажирське електросидіння |
| F35 | Модуль керування кормом/кузовом 4 |
| F36 | Електропідсилювач керма |
| F37 | Розетка/ Бездротовий зарядний пристрій / Аксесуар |
| F38 | Модуль управління кузовом 8 |
| F39 | Кермо керує підсвічуванням |
| F40 | Не використовується (вимикач) |
| F41 | Не використовується (вимикач) |
Запобіжники, що керують прикурювачем і розетками живлення в Buick Enclave, такі: запобіжник № 37 (розетка живлення/бездротовий зарядний пристрій/аксесуар) і запобіжник № 42 (розетка додаткового живлення/запальничка), розташовані в блоку запобіжників у салоні, разом із запобіжником CB3 (задня допоміжна розетка живлення), розташованим у запобіжнику заднього відсіку коробка.
Моторний відсік
Блок запобіжників і реле знаходиться під капотом з правого боку. Щоб отримати доступ, необхідно зняти захисну кришку.
Схема
Позначення
| F1 | Насос антиблокувальної системи гальм |
| F2 | Стартер 1 |
| F3 | Трансформатор постійного струму 1 |
| F4 | Не використовується |
| F5 | Трансформатор постійного струму 2 |
| F6 | Не використовується |
| F7 | Не використовується |
| F8 | Не використовується |
| F9 | Вакуумний насос |
| F10 | Передній склоочисник |
| F11 | Не використовується |
| F12 | Не використовується |
| F13 | Стартер 2 |
| F14 | Не використовується |
| F15 | Задній склоочисник |
| F20 | Не використовується |
| F21 | Не використовується |
| F22 | Електронний модуль керування гальмами |
| F23 | Ліхтарі паркувальні/причепи |
| F24 | Правий стоп-сигнал причепа/Лампа повороту |
| F25 | Блокування рульової колонки |
| F26 | Не використовується |
| F27 | Стоп-сигнал лівого причепа/Лампа повороту |
| F28 | Не використовується |
| F29 | Не використовується |
| F30 | Насос омивача |
| F31 | Не використовується |
| F32 | Ліва фара ближнього світла |
| F33 | Передні протитуманні фари |
| F34 | Горн |
| F35 | Не використовується |
| F36 | Не використовується |
| F37 | Права фара ближнього світла |
| F38 | Двигун автоматичного регулювання фар |
| F39 | Модуль керування коробкою передач |
| F40 | Задній лівий автобус електричний центр/ запалювання |
| F41 | Комбінація приладів |
| F42 | Опалення, вентиляція, кондиціонування |
| F43 | 2018-2020: Проекційний дисплей 2021: проекційний дисплей/ допоміжний дисплей із світловідбиваючим світлом |
| F44 | Модуль комунікаційного шлюзу/ Run/Crank |
| F45 | Не використовується |
| F46 | Не використовується |
| F47 | Не використовується |
| F48 | Не використовується |
| F49 | Внутрішнє дзеркало заднього виду |
| F50 | 2018-2020: Модуль управління паливною системою 2021: Модуль керування паливною системою / Інтерфейсна плата перемикача передач / Run/Crank |
| F51 | Підігрів керма |
| F52 | Перемикач відкидних сидінь |
| F53 | 2021: Насос охолоджуючої рідини |
| F54 | 2018-2020: Насос охолоджуючої рідини |
| F55 | Муфта кондиціонера |
| F56 | 2018-2020: Інтегрований модуль керування шасі |
| F57 | Модуль керування двигуном/запалювання |
| F58 | Модуль керування трансмісією/ запалювання |
| F59 | Акумулятор модуля керування двигуном |
| F60 | Модуль управління двигуном – навіть |
| F61 | Датчик O2 1/MAF |
| F62 | Не використовується |
| F63 | O2 датчик 2/ Каністра/Мастило двигуна/ Турбо |
| F64 | Аерозатвор |
| F65 | Модуль керування двигуном трансмісія 1 |
| F66 | Модуль керування двигуном трансмісія 2 |
| F67 | Модуль керування двигуном-непар |
| F68 | Не використовується |
| F69 | Не використовується |
| F70 | Не використовується |
| F71 | Не використовується |
| F72 | Не використовується |
| F73 | Не використовується |
| F74 | Не використовується |
| F75 | Не використовується |
| F76 | Не використовується |
| F77 | Не використовується |
| Реле | |
| K1 | Стартер 1 |
| K2 | Біг/Прокрутка |
| K3 | Вакуумний насос |
| K4 | Не використовується |
| K5 | Кондиціонер |
| K6 | 2018-2020: Насос охолоджуючої рідини |
| K7 | Модуль керування двигуном |
| K8 | Відкидні сидіння |
| K9 | Не використовується |
Багажне відділення
У багажному відділенні блок запобіжників і реле розташований з лівого боку.
Схема
Виділення
| F1 | Не використовується |
| F2 | Трейлер |
| F3 | Відкидні сидіння |
| F4 | Задня повітродувка |
| F5 | Керування заднім приводом |
| F6 | Не використовується |
| F7 | Праве вікно |
| F8 | Задній антизапотівач |
| F9 | Ліве вікно |
| F10 | Не використовується |
| F11 | Реверс причепа |
| F12 | USB порт/ Третій ряд сидінь |
| F13 | Не використовується |
| F14 | Не використовується |
| F15 | Не використовується |
| F16 | Не використовується |
| F17 | Камера |
| F18 | Не використовується |
| F19 | 2018-2019: Сидіння з вентиляцією 2020-2021: Сидіння з вентиляцією / Масаж |
| F24 | Поперековий |
| F25 | Не використовується |
| F26 | Стоп-сигнали причепа |
| F27 | 2018-2019: Не використовується 2020-2021: Масаж |
| F28 | Пасивний вхід/ Пасивний старт |
| F29 | Не використовується |
| F30 | Вентиляційний отвір каністри |
| F31 | Не використовується |
| F32 | Підігрів дзеркал |
| F33 | USB порт/ Сидіння другого ряду |
| F34 | Модуль підйомної двері |
| F35 | 2018-2020: Модуль управління паливною системою 2021: Модуль керування паливною системою / Модуль зони паливного баку. |
| F36 | Не використовується |
| F37 | Не використовується |
| F38 | Віконний модуль |
| F39 | Заднє закриття |
| F40 | Модуль сидіння з пам’яттю |
| F41 | Автоматичний датчик присутності |
| F42 | Не використовується |
| F43 | Не використовується |
| F44 | Не використовується |
| F45 | Мотор підйомної двері |
| F46 | Підігрів задніх сидінь |
| F47 | Не використовується |
| F48 | Не використовується |
| F49 | Не використовується |
| F50 | Не використовується |
| F51 | Не використовується |
| F52 | Модуль напівактивної системи зволоження |
| F53 | Не використовується |
| F54 | Віддалена система обчислення зовнішнього об’єкта/сповіщення про бічні сліпі зони |
| F56 | Універсальна дистанційна система/ Накладна консоль |
| F57 | Закривання без використання рук |
| CB1 | Не використовується (вимикач) |
| CB2 | Не використовується (вимикач) |
| CB3 | Задня допоміжна розетка живлення (автоматичний вимикач) |
| Реле | |
| K1 | Не використовується |
Якщо ви знаєте, як зробити цей матеріал кращим, пишіть в коментарях.
