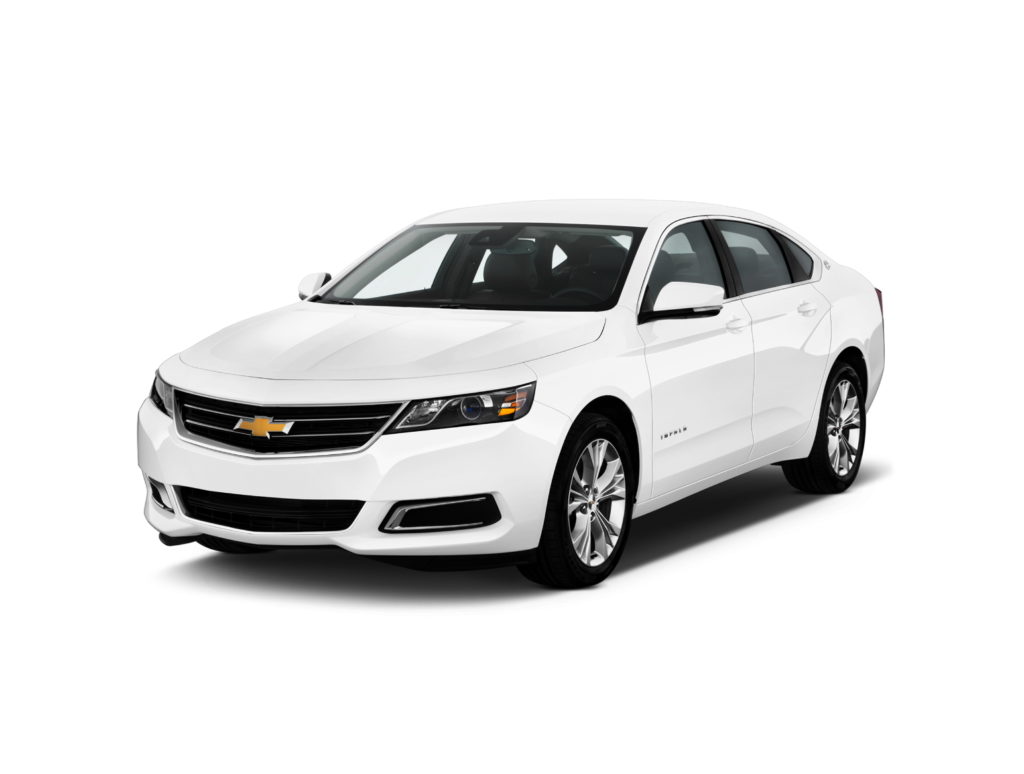

10го покоління Chevrolet Impala 2014, 2015, 2016, 2017, 2018, 2019, 2020 років випуску. У нашій публікації ми покажемо опис запобіжників і реле Шевроле Імпала 10 зі схемами блоків запобіжників і фотографіями. Зверніть увагу на запобіжник, який відповідає за прикурювач.
Опис запобіжників може відрізнятися від наведеного та залежить від року випуску та рівня обладнанняШевроле Імпала.
Зміст статті
Пасажирський салон
Усередині автомобіля блок запобіжників і реле розташований під панеллю приладів з боку водія, за бардачком.
Сам блок запобіжників буде виглядати приблизно так.
Схема
призначення
| Міні-запобіжники | |
| 1 | 2013-2014: Телематика. 2016-: бездротова зарядка. |
| 2 | Задній стоп-сигнал повороту, плафони, ліхтарі заднього ходу, соленоїд блокування перемикання передач, ліхтарі для калюж |
| 3 | Світлодіодний індикатор |
| 4 | радіо |
| 5 | 2014-2015: Дисплей. 2016-: кластер, допоміжний гніздо, HMI, USB, радіодисплей, CD-плеєр |
| 6 | Розетка живлення – Консольний контейнер |
| 7 | Розетка живлення – передня/задня консоль |
| 8 | Відпускання багажника, натискання педалі гальма, індикатори запуску без ключа, підсвічування аварійного перемикача, CHMSL/гальмівне реле, габаритні ліхтарі, реле омивача, реле запуску/повороту |
| 9 | Ліхтар багажника, праве ближнє світло/DRL, правий передній ліхтар повороту, правий задній паркувальний/стоп-сигнал |
| 14 | Роз’єм діагностичного посилання |
| 15 | Подушка безпеки /SDM |
| 16 | 2013-2014: Не використовується. 2015: Телематика. 2016-: Праве заднє сидіння з підігрівом |
| 17 | Контролер опалення, вентиляції та кондиціонування повітря |
| 18 | Логістика |
| 19 | 2014-2015: Не використовується. 2016-: ліве заднє сидіння з підігрівом |
| 20 | Замок запалювання |
| 21 | 2014-2015: Не використовується. 2016-: Телематика |
| 22 | Елементи керування на кермі |
| 23 | Ліве ближнє світло/DRL, лівий передній ліхтар повороту, лівий задній паркувальний/стоп-сигнал, реле блокування від дітей |
| 24 | Світлодіод захисту від крадіжки, соленоїд захоплення ключа, реле запуску |
| 25 | Рульова колонка з нахилом/телескопом |
| 26 | 110 В змінного струму |
| Запобіжники J–Case | |
| 10 | Розблокування дверей |
| 11 | Передній обігрівач, вентиляція та вентилятор кондиціонування повітря |
| Автоматичні вимикачі | |
| 12 | Сидіння з електроприводом – пасажирське |
| 13 | Сидіння водія з електроприводом |
| Реле | |
| K1 | Не використовується |
| K2 | Логістика |
Запобіжники під номерами 6 і 7 на 20А відповідають за роботу прикурювача і додаткових розеток.
Моторний відсік
Основний блок запобіжників
Основний блок запобіжників і реле знаходиться зліва, поруч з акумулятором, і закритий захисною кришкою.
Фото для прикладу
Схема
Позначення
| Міні-запобіжники | |
| 1 | Акумулятор модуля керування коробкою передач |
| 2 | Акумулятор модуля керування двигуном |
| 3 | Муфта компресора кондиціонера |
| 4 | Модуль керування двигуном BATT 1 |
| 5 | Модуль керування двигуном запалювання |
| 7 | Крутий насос |
| 8 | Котушки запалювання – рівномірні |
| 9 | Котушки запалювання – див |
| 10 | Модуль керування двигуном |
| 11 | Викиди |
| 13 | Модуль керування коробкою передач/модуль керування шасі запалювання |
| 14 | Соленоїд SAIR |
| 15 | Насос охолоджуючої рідини MGU (eAssist) / не використовується |
| 16 | Aero Shutter / eAssist Ignition |
| 17 | Вентилятори охолодження сидінь/ Підігрів рульового колеса |
| 18 | Блок відключення батареї |
| 19 | Аерозатвор |
| 23 | Адаптивний круїз-контроль / Power Pack (eAssist) |
| 29 | Акумулятор пасивного входу/пасивного запуску |
| 30 | Соленоїд вентиляційного отвору каністри / батарея BPIM (eAssist) |
| 31 | Переднє ліве сидіння з підігрівом |
| 32 | Правий задній упор. Задні ліхтарі, реле RAP, керування зовнішнім освітленням, підсвічування внутрішнього перемикача |
| 33 | Праве переднє сидіння з підігрівом |
| 34 | Клапан антиблокувальної гальмівної системи |
| 35 | Підсилювач |
| 37 | Праве дальнє світло |
| 38 | Ліве дальнє світло |
| 46 | Вентилятор охолодження |
| 47 | Викиди |
| 48 | Не використовується / клапан SAIR (eAssist) |
| 49 | Праве освітлення HID |
| 50 | Ліве HID освітлення |
| 51 | Рупор/подвійний рупор |
| 52 | Кластерне запалювання |
| 53 | Внутрішнє дзеркало заднього виду/камера заднього виду |
| 54 | Відбитий світлодіодний дисплей, світлодіодний дисплей консолі, модуль опалення, вентиляції та кондиціонування повітря |
| 55 | Зовнішнє дзеркало заднього виду |
| 56 | Омивач лобового скла |
| 60 | Дзеркало з підігрівом |
| 62 | Камера заднього виду/система допомоги при паркуванні/попередження про бічні сліпі зони |
| 66 | Звільнення багажника |
| 67 | Модуль керування шасі |
| 69 | Датчик напруги акумулятора |
| 70 | Не використовується / вентиляційний електромагніт каністри (eAssist) |
| 71 | Сидіння з пам’яттю |
| Запобіжники J-Case | |
| 6 | Передній склоочисник |
| 12 | Стартер |
| 21 | Задній електросклопідйомник |
| 22 | Люк |
| 24 | Передній електросклопідйомник |
| 25 | Додаткове реле |
| 26 | Насос антиблокувальної гальмівної системи |
| 27 | Електричне стоянкове гальмо |
| 28 | Задній антизапотівач |
| 41 | Вакуумний насос |
| 42 | Вентилятор охолодження K2 |
| 44 | Не використовується / допоміжний насос трансмісії (eAssist) |
| 45 | Вентилятор охолодження K1 |
| 59 | Викиди повітряного насоса |
| Midi Fuses | |
| 5 | Аксесуар PowerModule |
| Міні-реле | |
| 7 | силовий агрегат |
| 9 | Вентилятор охолодження K2 |
| 13 | Вентилятор охолодження K1 |
| 15 | Біг/Прокрутка |
| 16 | Викиди повітряного насоса |
| 17 | Відпотівач вікон/дзеркал |
| Мікрореле | |
| 1 | Муфта компресора кондиціонера |
| 2 | Соленоїд стартера |
| 4 | Швидкість переднього склоочисника |
| 5 | Керування переднім склоочисником |
| 6 | Електромагніт повітряного насоса для викидів/кабінний насос (eAssist) |
| 10 | Вентилятор охолодження K3 |
| 11 | Масляний насос стартера/трансмісії (eAssist) |
| 14 | Ближнє світло HID |
Коробка на батарейках
Блок запобіжників високої потужності повинен бути прикріплений до кришки акумулятора.
Виділення
- Блок запобіжників 100A (панель приладів)
- Блок запобіжників 100A (панель приладів)
- Блок запобіжників 100A (задній лівий)
- Блок запобіжників 100A (задній лівий)
- Блок запобіжників 250A (під капотом)
- Стартер 300А
Багажне відділення
У багажному відділенні цей агрегат ховається за обшивкою з лівого боку, якщо обладнано.
Схема
Призначення
| 1 | Не використовується |
| 2 | Не використовується |
| 3 | Не використовується |
| 4 | Не використовується |
| 5 | Не використовується |
| 6 | Підігрів рульового колеса |
| 7 | Не використовується |
| 8 | Не використовується |
| 9 | Не використовується |
| 10 | Не використовується |
| 11 | Не використовується |
| 12 | Не використовується |
| 13 | Не використовується |
| 14 | Не використовується |
| 15 | Не використовується |
| 17 | Не використовується |
| 18 | Не використовується |
| 18 | PEPS |
| 19 | Не використовується |
| 20 | Задня сонцезахисна шторка, вентильовані сидіння |
| 21 | Не використовується |
| 22 | Не використовується |
| 23 | Не використовується |
| 24 | Не використовується |
| 25 | Не використовується |
| 26 | Не використовується |
| 27 | Не використовується |
| 28 | Не використовується |
| 29 | Не використовується |
| 30 | Не використовується |
| 31 | Електронне керування підвіскою |
| 32 | Інформаційно-розважальна система для задніх сидінь |
| 33 | Повний привід |
| 34 | Не використовується |
| 35 | PEPS |
| 36 | Не використовується |
| 37 | Не використовується |
| Реле | |
| K1 | Не використовується |
| K2 | Вентиляція сидіння, сонцезахисний козырек |
| K3 | Підігрів рульового колеса |
А якщо у вас є що додати або залишилися питання, пишіть все в коментарях.
