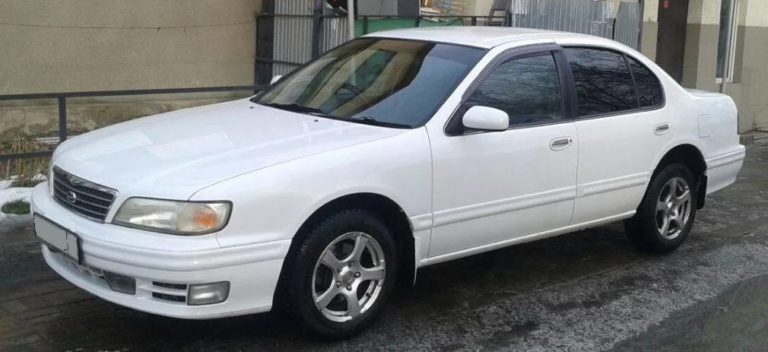

Nissan Cefiroвідноситься до автомобілів бізнес класу.Перше покоління A31 випускалося в 1988, 1989, 1990, 1991, 1992 і 1993 роках. Друге покоління A32 було доставлено на ринки в 1994, 1995, 1996, 1997, 1998 роках.Ця машина також відома в європейській версії під назвою.Третє покоління A33 було останнім і випускалося в 1999, 2000, 2001, 2002 і 2003 роках.Ми познайомимо вас з описом блоків запобіжників і реле Nissan Cefiro a32 a33, тобто 2 і 3 покоління.Ми також покажемо, де вони знаходяться і як виглядають.
Зміст статті
A32
Пасажирський салон
Він розташований з правого боку рульової рейки, за кришкою.
Схема
Позначення
| 1 10А | Подушки безпеки AIR BAG |
| 2 15А | Вентилятор (система клімат-контролю) |
| 3 15А | Вентилятор (система клімат-контролю) |
| 4 7,5А | Контрольний сигнал ЗАПАЛЮВАННЯ для МОДУЛЯ КЕРУВАННЯ ТРАНСМІСІЄЮ |
| Управління A / T (перемикання дросельної заслінки) | |
| 5 7,5А | ПАРКОВКА (обидва) |
| ЗАДНІ ліхтарі (чотири) (ці ліхтарі гібридні зі стоп-сигналами) | |
| Ліхтарі габаритів передні габаритні ЛАМПИ (два) | |
| Ліхтарі габаритів задні бічні МАРКЕРНІ ЛАМПИ (два) | |
| Підсвічування номерного знака (два) | |
| Сигнал керування освітленням для БСМ | |
| 6 15А | Запальничка |
| 7 10А | Електропривод скла дзеркал |
| Підігрів дзеркал | |
| 8 15А | телебачення |
| 9 10А | Запасний |
| 10 15А | Гібридні стоп-сигнали |
| Додатковий стоп-сигнал (під заднім склом) | |
| Контрольний сигнал для блоку ABS | |
| 11 10А | Поворотники, миготливий генератор, аварійка |
| Багатофункціональне реле живлення дистанційного керування (якщо є) | |
| 12 7,5А | Круіз контроль |
| Живлення реле обігріву заднього скла та реле обігріву дзеркал | |
| Активація люка (включення реле люка) (живлення запобіжника люка «f») | |
| Контрольний сигнал ЗАПАЛЮВАННЯ для BSM | |
| 13 10А | Лампа індикації заряду |
| Керуюча напруга генератора | |
| Лампи сигналізації та сигналізації на панелі приладів | |
| Індикаторна лампа круїз-контролю | |
| Індикаторна лампа OD ВИМК | |
| Живлення спідометра та одометра | |
| Лампа сигналізації AIR BAG | |
| Перемикач режимів автоматичної трансмісії (INHIBITOR SWITCH) | |
| Лампи сигналізації заднього ходу | |
| Індикаторна лампа ABS | |
| Лампа індикації НЕСПРАВНОСТЬ | |
| 14 7,5А | Лампи повороту та миготливий генератор |
| 15 10А | Блок живлення ABS |
| 16 7,5А | Контроль клімат-контролю |
| Активація системи клімат-контролю | |
| Джерело живлення для реле компресора та соленоїда клімат-контролю | |
| 17 10А | Контроль продувки резервуара викидів випаровування з соленоїдом |
| Соленоїд EGRC (рециркуляція вихлопних газів) | |
| Живлення реле паливного насоса | |
| Реле живлення вентилятора охолодження (всі три реле) | |
| Соленоїд тиску в колекторі | |
| Живлення головного реле блокування запалювання | |
| Активація країни круїзу | |
| Живлення реле блоку запалювання від штатної сигналізації | |
| Датчик мастила, електропідсилювач керма, перемикач тиску масла | |
| Вакуумний ріжучий клапан. Байпасний клапан | |
| Блок живлення роз’єму CONSULT | |
| Соленоїд IACV-FICD | |
| 18 7,5А | Лампи підсвічування дверних кнопок, попільничок, затемнення екрану годинника, |
| музика, кнопки та затемнення екрана клімат-контролю, бардачка, кнопок аварійки, | |
| Кнопки КРУЇЗ-КОНТРОЛЬ, кнопки підігріву скла та дзеркал, панелі приладів | |
| 19 7,5А | Контрольний сигнал ACC для BSM (електронних виробів) |
| 20 20А | Джерело живлення для всіх вузлів склоочисників (приводний двигун, насос і реле) |
| 21 10А | Включення годинника на АСС (живлення запобіжника 40) |
| Активація головного пристрою на АСС (живлення магнітоли Fuse 62) | |
| Активація штатного програвача компакт-дисків на ACC (подача живлення на CD Fuse 40) | |
| Автоматична активація антени на ACC (Fuse 40 Antenna Power) | |
| 22 15А | Блок живлення штатного підсилювача звуку |
| 23 | – |
| 24 10А | Потужність телефону OEM |
| 25 | – |
| 26 7,5А | Підсвічування дверей (ліва і права двері) |
| Навігаційні ліхтарі (верхні) ліворуч і праворуч | |
| Центральний стельовий світильник | |
| Лампа підсвічування ключа запалювання | |
| Лампа багажника | |
| 27 | – |
| 28 7,5А | Активація OEM телефону в ACC (запобіжник 24 джерело живлення телефону) |
| 29 10А | Підігрів сидінь |
| тридцять | – |
| 31 | – |
| 32 15А | Бензонасос |
| 33 7,5А | Живлення реле запалювання (сигнал запуску) |
| 34 15а | Датчик кисню передній лівий |
| Датчик кисню передній правий | |
| Задній датчик кисню | |
| 35 | – |
| 36 7,5А | Активація OEM телефону в ACC (запобіжник 24 джерело живлення телефону) |
| 37 15А | Електрозамок відкриття багажника |
| 38 20А | Підігрів заднього скла |
| 39 20А | Підігрів заднього скла |
| 40 7,5А | Потужність годинника (активація запобіжника 21) |
| Блок живлення стандартного CD плеєра | |
| Пульт дистанційного керування | |
| Потужність модуля керування коробкою передач | |
| Автоматичне живлення антени | |
| Потужність зумера | |
| Живлення світлодіодного індикатора штатної сигналізації | |
| Потужність системи клімат-контролю | |
| Вбудований зрадник | |
| ПЕРЕМИКАЧ живлення для BSM | |
| Живлення спідометра та одометра | |
| лампи дзеркала (ліворуч і справа) |
Запобіжник номер 6 15А відповідає за прикурювач
Моторний відсік
Блок реле і запобіжників
Фото
Поточна діаграма буде надрукована на обкладинці.Перевірте опис.
Призначення
| Заряд | Зарядка акумулятора від генератора |
| Запобіжник | Живлення запобіжників b, d, e, f, 60.61, 62.63.64, 65.66 |
| Реле двигуна вентилятора | Реле вентилятора кондиціонера |
| Запобіжник 2,3 | Увімкнення запобіжника 2,3 |
| Додаткове реле | Додаткове реле |
| Запобіжник 6,7,19,20,36 | Джерело живлення до запобіжника 6,7,19,20,36 (додаткове джерело живлення) |
| – | – |
| ОХОЛОДЖЕННЯ/F | Вентилятори охолодження (обидва), висока швидкість |
| АВТОМОБІЛЬНИЙ ВИМИКАЧ 1 | Джерело живлення з запобіжником – автоматичне |
| РОЗДІЛ | ABS |
| ЗАМЕНАЧ ЗАПАЛЮВАННЯ | Електромагнітне реле стартера |
| Сигнал запалювання до ECM (модуль керування двигуном) | |
| Інжектори (форсунки) 6 шт | |
| Котушки запалювання 6 шт | |
| Активація всіх аксесуарів за допомогою ACC | |
| РОЗДІЛ | Двигун ПРИВОД УПРАВЛІННЯ ABS |
| – | – |
| НАСТУПНИЙ ЗАПОБІЖНИК | Живлення до запобіжників 10,11,22, 24,26,37, 38,39,40 |
| НАСТУПНИЙ ЗАПОБІЖНИК | Живлення до запобіжників 12,13,14,15,16,28,29 |
| H/LAMP | Лампа ближнього / дальнього світла, ліва |
| F / ТУМАН | Реле живлення протитуманних фар |
| H/LAMP | Лампа ближнього/дальнього світла права |
| Індикаторна лампа дальнього світла | |
| COMM | BSM Power |
| ОСНОВНА | Живлення блоку управління двигуном ECU |
| MAFS | Живлення датчика витратоміра повітря |
| ПОСТ | Потужність датчика положення коленвала |
| AAC/V | Контроль холостого ходу двигуна |
| PGC / В | Двигун продувки каністри викидів випаровування |
| ГОЛОВНА | Живлення блоку управління двигуном ECU |
| EMNT | Джерело живлення для переднього кріплення двигуна |
| – | – |
| ЗАРЯД | Блок живлення регулятора напруги генератора |
| A/C, M | Компресор (система клімат-контролю) |
| FICD | Соленоїд (система клімат-контролю) |
| АУДІО | OEM музичний блок живлення |
| F / ТУМАН | Протитуманні фари (лівий і правий) |
| РОГ | Гудок і рупорна Реле |
| ASCD | Блок живлення круїз-контролю |
| КРАДІЖКА | Живлення реле зумера |
| КРАДІЖКА | Заводський звуковий сигнал |
| Живлення реле зумера | |
| ПЕРЕМИКАЧ ОСВІТЛЕННЯ | Блок живлення вимикача ламп габаритів (запобіжник загальний на всю підсвітку) |
| Запобіжник 5,18 | Живлення запобіжників 5 і 18 |
A33
Пасажирський салон
Цей блок розташований на панелі приладів внизу праворуч, де він був у попереднього покоління.
Фотографія
Схема
- 10A B COMP Джерело живлення для комп’ютера
АУДІО Джерело живлення для радіо та ін.
ПЕРЕМИКАЧ ДИСТАНЦІЙНОГО КЕРУВАННЯ
ПОТРІБНО Живлення антени.
H PHONE Блок живлення оригінального телефону. - 15A NONDTS Компоненти, які не виявляються
SHIFT Система блокування перемикання передач, автоматична коробка передач
ABS Індикаторна лампа ABS
STOP L Живлення стоп-сигналів.
Круїз-контроль ASCD - 15A T & FLID Температура рідини
- –
- 15A TURN Сигналізація та її реле
MULTI Джерело живлення MULTI REMOTE CONTROL SWITCH - 15A F / FOG Передні протитуманні фари
- 20A LOAD Charging.
DEF Обігрів заднього скла. - 15A O2S B1-2 Лямбда-зонд
O2H B1-2 Датчик нагріву каталізатора
FUELRH Джерело живлення для задніх форсунок
FUELLH Джерело живлення для передніх форсунок
FRO2RH Передній правий датчик кисню
FRO2LH Передній лівий датчик кисню - 10A HSEAT Сидіння з підігрівом
- 10A LOAD Заряджання.
MIL DL Дистанційне відкривання дверей
NONDTS Невизначені положення компонентів
DTRL Фара вмикається в темряві.
H AIM Коректор фар
TAIL L Ліхтарі заднього ходу
ILL Освітлення приладів, кнопок, бардачка та дверей
INT L Навігаційні ліхтарі (верхні)
CHINE Джерело живлення сигналізації
HLC Блок живлення омивача фар
DEF Обігрів заднього скла
SROOF Люк на даху
I MIRR дзеркала
Блок живлення NAVI Navigation
Блок живлення ASCD Круїз-контроль
WINDOW Блок живлення для склопідйомників
S LOCK Стартер блокування
Багатофункціональна система дистанційного керування MULTI
THEFT Блок живлення реле замка запалювання від шт. будильник. - 10А MAIN Джерело живлення блоку керування двигуном
Датчик швидкості VSSA T з АКПП
BA FTS Датчик температури рідини АКПП і джерело живлення TCM
NONDTC Компоненти не виявлено - 10A MIL DL Індикатор несправності
ГОЛОВНЕ джерело живлення блоку керування двигуном
BA FTS Датчик температури рідини автоматичної коробки передач
A C. A Джерело живлення клімат-контролю
INT L Навігаційні лампи METER Блок живлення для спідометра
B COMP Блок живлення для комп’ютера
CHNE Блок живлення звукової сигналізації
CLOCK Блок живлення для годинника
NAVI Блок живлення для навігації
DEF Обігрів задньої частини вікно
ASCD Блок живлення для круїз-контролю
S CLOCK Блок живлення для годин
NATS Протиугінна система Nissan - 10A INT L Внутрішнє освітлення (Зверніть увагу, що модуль TCM, який керує функцією «ввічливого освітлення», живиться від запобіжників 10, 12 і «I», опис і схема в посібнику EL-111)
Внутрішні прожектори
Підсвічування дзеркал обох козирків
Дверні ліхтарі
Багажник
DEF Блок живлення обігрівача заднього скла - 10A METER Джерело живлення для спідометра
CLOCK Джерело живлення для годинника
NAVI Джерело живлення для навігації
MIROR Джерело живлення для зовнішніх дзеркал - –
- 15A CIGAR Прикурювач
- 10A MAIN Основне джерело живлення та коло заземлення
FUELRN
FUELLH
INJECT Джерело живлення для форсунок
F PUMP бензиновий насос - Джерело живлення подушки безпеки SRS 10A
- 10A A C, M Активація системи клімат-контролю, клімат-контроль
- 15A PGC V Постачання керування клапаном продувки деревного вугілля.
SWL V Склопідйомники
COOL F Вентилятори охолодження
VIAS V джерело живлення VIAS
системне живлення PRGVLV Живлення електромагнітного клапана продувки вугільного фільтра
SWL C Освітлення склопідйомників START Джерело живлення для реле блокування запалювання
NATS Джерело живлення для клімат-контролю. - 10A S SIG DTRL Прикурювач
освітлення Живлення фар АВТО - 15A CIGAR Блок живлення прикурювача
- –
- –
- 20A WIPER Блок живлення склоочисників
- 10A TURN Джерело живлення покажчиків повороту
- –
- –
- 15A F / PUMP Блок живлення бензинового насоса
- 10А VSS Живлення датчика швидкості
VSSEN Сигнал від датчика швидкості
MIL DL Індикатор несправності, роз’єм тестера.
VSSMTR Датчик швидкості автомобіля NONDTC Компоненти, що не
визначаються
PNP SW Перемикач нейтрального положення
SHIFT Блок живлення реле запалювання шт. сигналізація
ABS Power ABC
SRS Airbag джерело живлення
CHARGE Реле регулятора напруги живлення
DTRL AUTO фари
BACK L Живлення ліхтарів заднього ходу
INT L Навігація лампи
METER Блок живлення спідометра
B COMP Блок живлення комп’ютера
WARN Блок живлення сигнальних ламп
AT IND Індикатор АКПП
NAVI Навігаційні коробки живлення
ASCD Cruise контроль живлення - Система ABS 10А
У цьому варіанті за роботу прикурювача відповідають кілька запобіжників – 22, 16.
Моторні відсіки
Місцезнаходження
Блок запобіжників
Схема
Призначення
- 51 – 15A
НАГРІВАЛЬНИК НАГРІВАЛЬНИК
A CA Клімат-контроль
A CM Контроль кондиціонера - 52 – 15A
НАГРІВАЛЬНИК
Нагрівач CA
клімат-контроль
A CM Контроль кондиціонера - 53 –
- 54 – 20A
НАВАНТАЖЕННЯ Сигнал навантаження
H ЛАМПА Живлення фар
DTRL Керування фарами АВТО - 55 – 20A
НАВАНТАЖЕННЯ Сигнал навантаження
H LAMP Лампи фар
DTRL Керування фарами AUTO - 56 – 15A
АУДІО магнітола
NAVI навігація
Телефон H FONE - 57 – 10A
B COMP комп’ютер
звуковий сигнал HORN
REMOTE модуль для центрального
замок дистанційного керування ASCD Круїз-контроль - 58 – 15
ОСНОВНЕ Основне джерело живлення (реле ECM)
Регулятор AACVLV xx
Електромагнітний клапан EGVC V Egr
IGN SG Джерело живлення для котушок запалювання
Джерело живлення IGNSIS для реле системи запалювання - 59 – 15A
MAIN Основне джерело живлення (головне реле)
MAFS Джерело живлення для датчика витрати повітря
POS Джерело живлення для датчика положення колінчастого вала
EGVC V Джерело живлення для клапана Egr
AAC V Джерело живлення для регулятора xx
TR SW Датчик керма.
CKPS Датчик кута колінчастого вала
Джерело живлення AACVLV Pxx IGNSYS
Живлення системи запалювання
TPS Датчик положення дросельної заслінки
NONDTC Компоненти, що не виявляються
NATS Nissan Antitheft - 60 – 10A
КОМБІНАЦІЯ Комбінація
ПЕРЕМИКАЧ Прилади
H AIM Фара
регулювання діапазону ХВІСТ L Розміри джерело живлення
F FOG Передні протитуманні фари
R FOG Задні протитуманки фари
ILL підсвічування
CHIME.NAVI Сигналізація, Навігація
HLS Омивач фар - 61 –
- 62 –
- 63 –
- 64 –
- 65 – 10A R / FOG Задні протитуманні фари
- 66 – 10A A / C.M Кондиціонер, клімат контроль
- 67 –
- 68 – 15A
НАВАНТАЖЕННЯ Сигнал навантаження
H ЛАМПА Живлення фар
DTRL Керування фарами АВТО - 69 – 15A
НАВАНТАЖЕННЯ Сигнал навантаження
H ЛАМПА Живлення фар
DTRL Керування фарами - 70 – 10A CHARGE Система зарядки
- 71 –
- 72 –
- A – 120A Всі джерела живлення.
- B – 80A 12 + 13 + 22 + 8 + 9 + 10 + 11 + 14 + 15 Кількість запобіжників, що живляться від цього запобіжника
- C – 40A ЗАМОК ЗАПАЛЮВАННЯ + 1 +21
- D – 40A система ABS
- Система ABS E – 40A
- F – 30A HLC шайба
- G – 40A COOL / F Реле вентилятора радіатора
- H – 40A COOL / F Реле вентилятора радіатора
- I – 40A CIPCUIT BREACEP вимикач
- J – 80A 2 + 3 + 5 + 6 + 7 + 25 + 26 + 29 + 30 + 31 Кількість запобіжників, які живляться від цього запобіжника
Релейна коробка
Фото
Позначення
- Електричне реле вентилятора
- Гальма
- Реле вентилятора двигуна
- ABS
- Реле системи двигуна
- Електричне реле вентилятора
- ABS
- Електричне реле вентилятора
Перевірте фактичний опис на кришці пристрою.Розбіжності можливі навіть у японській та сінгапурській версіях.
