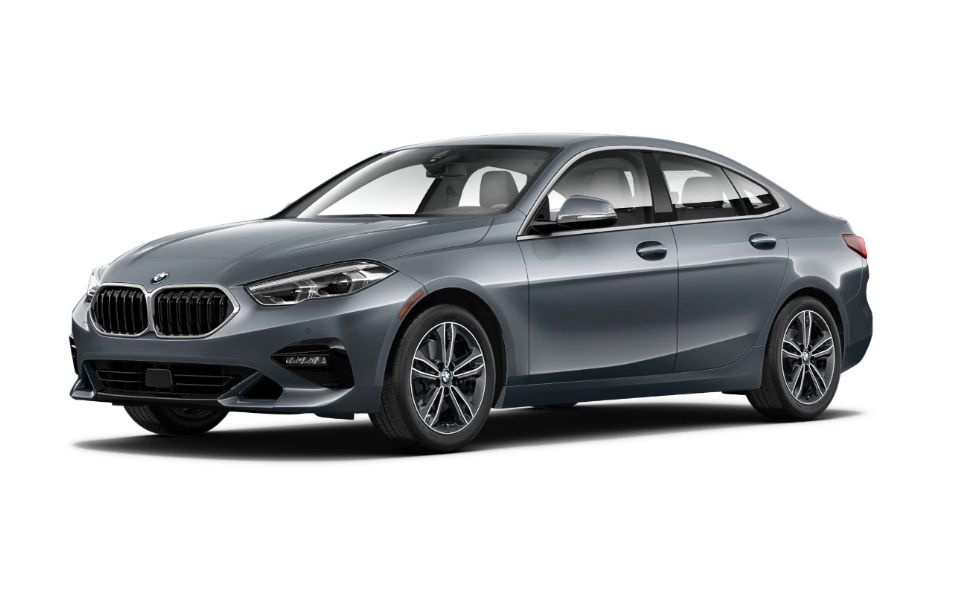

BMW 2 серії Gran Coupe F44 випускався у 2020, 2021, 2022, 2023, 2024 роках. У нашому матеріалі ми представимо опис запобіжників та реле BMW 2 F44 зі схемами блоків, місцями їх розташування та фотографіями. Виділимо запобіжник, який відповідає за прикурювач.

Призначення запобіжників і реле може відрізнятися від представленого та залежить від року випуску і рівня електричного оснащення вашого автомобіля.

Блок запобіжників

Відсік із запобіжниками встановлений в електронному блоці управління BDC (Body Domain Controller), який кріпиться на правій стійці, під обшивкою салону з правого боку від пасажира.

Фото

Схема

Призначення

1. 5A Блок перемикачів на рульовій колонці, передній центральний дефлектор, панель управління аудіосистемою, блок управління освітленням, головний пристрій
2. 7.5A Діагностичний роз’єм, електронне управління дорожнім просвітом, платформа вертикальної динаміки
3. 7.5A Система опалення/кондиціонування, функціональний модуль дверей багажника, датчик дощу/світла/сонця/запотівання
4. 5A Електронний модуль зовнішньої ручки дверей з боку пасажира, електронний модуль зовнішньої ручки задніх дверей з боку водія, електронний модуль зовнішньої ручки задніх дверей з боку пасажира, блок управління живленням, телематичний блок
5. 20A Реле блокування, реле розблокування (двері, кришка паливного бака)
6. 20A Реле блокування водійських дверей, реле блокування (замок водійських дверей, замок дверей переднього пасажира, замок задніх дверей з боку водія, замок задніх дверей з боку пасажира, актуатор центрального замка лючка паливного бака)

Блок запобіжників і реле

У салоні автомобіля, за задньою кришкою бардачка, знаходиться основний блок запобіжників і реле.

Схема

Звіряйте призначення запобіжників і реле зі своєю схемою, яка знаходиться на картці запобіжників або в іншій технічній документації.



Є що додати – пишіть у коментарях.
