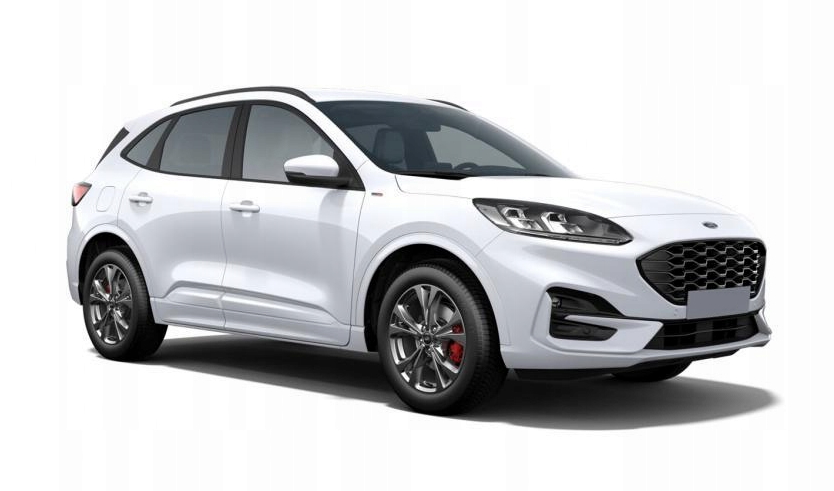

Ford Kuga (Форд Куга) 3-те покоління випускалося у 2020, 2021, 2022, 2023, 2024, 2025, 2026 роках. За цей час модель отримала оновлення. У цій публікації ви можете знайти опис запобіжників та реле Ford Kuga 3 зі схемами блоків запобіжників, їх розташуванням та фото-прикладами роботи. Виділимо запобіжники, що відповідають за прикурювач та розетки.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Зміст статті
Пасажирський салон
У салоні автомобіля блок запобіжників розташований під панеллю приладів, з боку пасажира, за захисною кришкою.
Приклад фото
Diagram
Призначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | Не використовується (запасний). |
| 2 | Не використовується (запасний). |
| 3 | Не використовується (запасний). |
| 4 | 10A Замок запалювання. |
| 5 | 20A Замок. Розблокування. |
| 6 | 10A Люк на даху. Конвертер постійного струму. |
| 7 | 30A Модуль дверей пасажира. |
| 8 | 5A Модуль управління паркувальним асистентом. |
| 9 | 5A Електрохромне дзеркало. Модуль обробки зображень. |
| 10 | 10A Розширений силовий модуль. |
| 11 | 5A Привід багажника з електроприводом. Модуль активації багажника “вільні руки”. Телекомунікаційний модуль управління. |
| 12 | 5A Модуль проекційного дисплея. Клавіатура безключового доступу. |
| 13 | 15A Замок дверей водія. |
| 14 | 30A Модуль дверей водія. |
| 15 | 15A Розширений силовий модуль. |
| 16 | 15A Не використовується (запасний). |
| 17 | 15A SYNC. Модуль приймача. Інтегрована панель управління. |
| 18 | 7.5A Модуль бездротової зарядки аксесуарів. |
| 19 | 7.5A Модуль перемикача фар. |
| 20 | 10A Не використовується (запасний). |
| 21 | 7.5A Клімат-контроль. Модуль електронного перемикання передач. |
| 22 | 7.5A Панель приладів. Шлюзовий модуль. Модуль управління колонкою керма. |
| 23 | 20A Аудіомодуль. |
| 24 | 20A Не використовується (запасний). |
| 25 | 30A Електросклопідйомники. Зовнішні дзеркала. |
Моторний відсік
Під капотом автомобіля блок запобіжників розташований з лівого боку, поруч з акумулятором.
Фото
Схема
Позначення запобіжників
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | Не використовується. |
| 2 | Не використовується. |
| 3 | Не використовується. |
| 4 | 60A Додатковий обігрівач (бензин). |
| 5 | 40A Додатковий обігрівач (бензин). |
| 6 | 40A Додатковий обігрівач (бензин). |
| 7 | Не використовується. |
| 8 | Не використовується. |
| 9 | Не використовується. |
| 10 | 30A Стартер. |
| 11 | 15A Модуль управління трансмісією. |
| 12 | 15A Модуль управління трансмісією. |
| 13 | 15A Модуль управління трансмісією. |
| 14 | 15A Модуль управління трансмісією. |
| 15 | Не використовується. |
| 16 | Не використовується. |
| 17 | Не використовується. |
| 18 | 10A Модуль управління трансмісією. |
| 19 | 10A Модуль антиблокувальної системи гальм. |
| 20 | Не використовується. |
| 21 | 5A Адаптивний круїз-контроль. |
| 22 | 5A Електронний модуль управління батареєю (гібрид). |
| 23 | 5A Кільце підсвічування зарядного порту (гібрид). |
| 24 | 20A Підсилювач. |
| 25 | Не використовується. |
| 26 | Не використовується. |
| 27 | Не використовується. |
| 28 | 10A Вимикач гальм. |
| 29 | 5A Модуль управління трансмісією (гібрид). |
| 30 | 10A Електронний контроль стабільності (бензин). |
| 31 | 5A Електронне управління підсилювачем керма. |
| 32 | 30A Модуль управління кузовом. |
| 33 | 10A Камера переднього паркувального асистента. |
| 34 | 10A Регулювання фар. |
| 35 | 15A Руль з підігрівом. |
| 36 | 10A Модуль управління силовою установкою (гібрид). |
| 37 | 20A Сигнал. |
| 38 | 40A Мотор вентилятора. |
| 39 | Не використовується. |
| 40 | 15A Підігрів паркувальних двірників. |
| 41 | 20A Підсилювач потужності. |
| 42 | 30A Електричне сидіння водія. |
| 43 | 50A Електричний водяний насос (гібрид). |
| 44 | 40A Модуль буксирного причепа. |
| 45 | 30A Електричне сидіння пасажира. |
| 46 | 20A Насос масла трансмісії (2020 рік). |
| 47 | 20A Підігрів сидінь. |
| 48 | 40A Клапани антиблокувальної системи гальм. |
| 49 | 60A Насос антиблокувальної системи гальм. |
| 50 | 60A Вентилятор охолодження. |
| 51 | 30A Люк на даху. |
| 52 | 5A DC-DC конвертер (гібрид). |
| 53 | 10A Модуль контролю заряду батареї (гібрид). |
| 54 | Не використовується. |
| 60 | 5A USB зарядний пристрій. |
| 61 | 20A Розетка у багажнику. |
| 70 | 20A Розетка на задній консолі. |
Розетки (прикурювачі) працюють від запобіжників з номерами 61, 70 та 71.
Під блоком запобіжників окремо встановлені потужні головні запобіжники.
Щось доповнити, пишіть у коментарях.
