Запобіжник і реле Buick LaCrosse 2G (2010 – 2016)

Buick LaCrosse 2 Перше покоління випускалося у 2010, 2011, 2012, 2013, 2014, 2015, 2016 роках. За цей час модель зазнала рестайлінгу. У нашій статті ми представимо опис запобіжників та реле Buick LaCrosse 2 зі схемами блоків запобіжників, їх розташуванням та фото-прикладами виконання. Окремо виділимо запобіжник прикурювача.

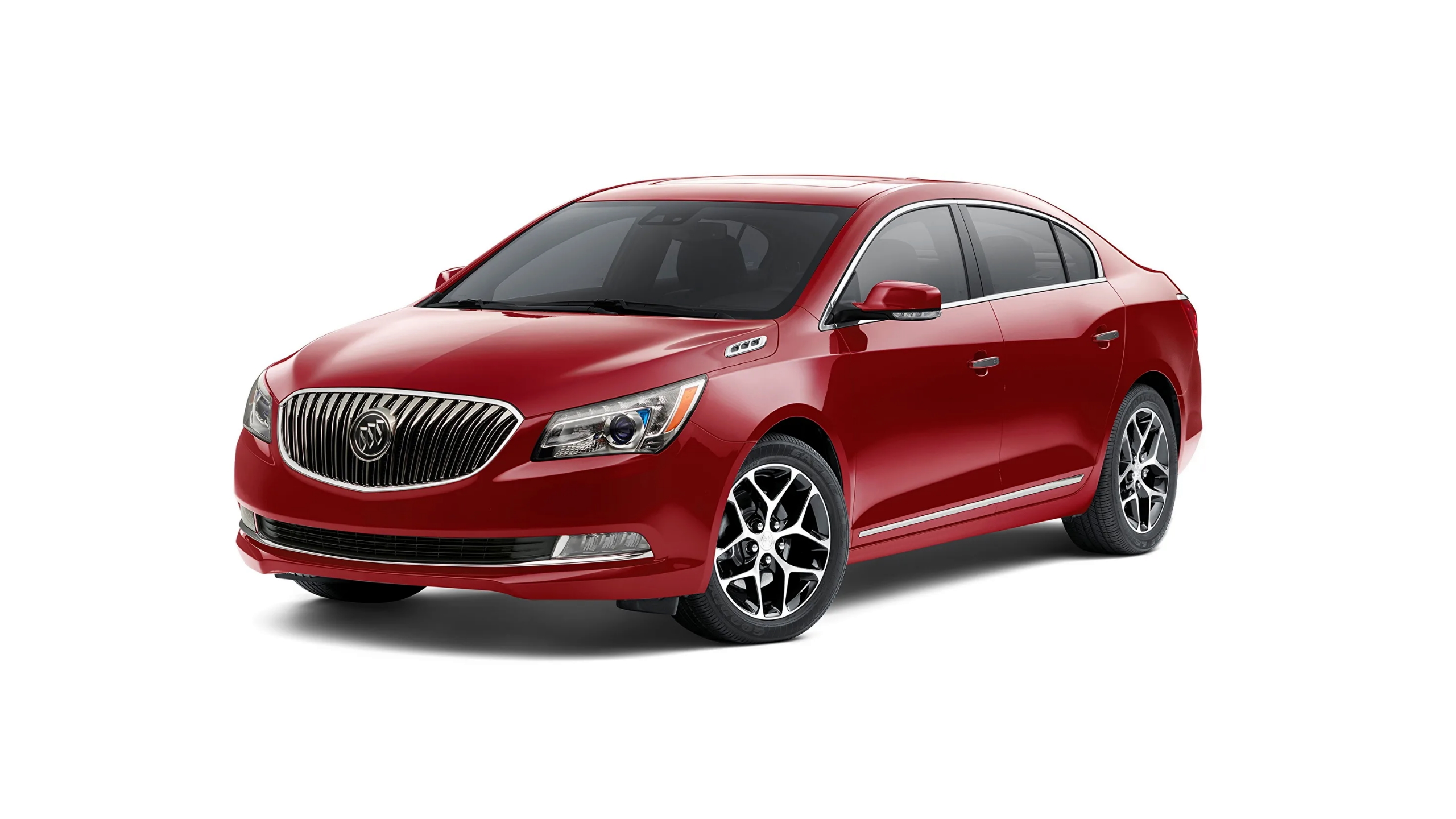

Б'юїк ЛаКрос 2Б'юїк ЛаКрос 2

Кількість елементів у коробках та їх призначення може відрізнятися від показаної та залежить від року виробництва та країни поставки вашого Б’юїк ЛаКрос 2.

Пасажирський салон

Блок запобіжників розташований під панеллю приладів з боку водія, за бардачком.

Diagram

Assignment

Позначення Розшифровка українською мовою
1 2A Перемикач управління на кермі
2 15A Модуль керування кузовом (BCM)
3 15A Модуль керування кузовом (BCM)
4 15A Аудіосистема
5 7,5A Модуль інтерфейсу зв’язку автомобіля (VCIM)
6 20A Розетка для додаткового живлення (центральна консоль 1)
7 20A Розетка для додаткового живлення (центральна консоль 2)
8 15A Модуль керування кузовом (BCM)
9 15A Модуль керування кузовом (BCM)
10 30A Модуль керування кузовом (BCM)
11 40A Модуль керування системою кондиціонування повітря (HVAC)
12 25A Запобіжний вимикач: пасажирське сидіння
13 25A Запобіжний вимикач: сидіння водія, модуль пам’яті сидіння
14 7,5A Роз’єм для зчитування даних
15 10A Модуль діагностики та чутливості надувної подушки безпеки (SDM)
16 10A Замок заднього відсіку
17 10A Модуль керування системою кондиціонування повітря (HVAC)
18 25A Аудіосистема
19 10A Проекційний дисплей (HUD), інформаційний модуль дисплея, інтерфейс мультимедіа, модуль управління радіо/системою кондиціонування
20 5A Модуль присутності пасажира (PPS) для надувної подушки безпеки
21 5A Панель приладів (IPC)
22 2A Перемикач запалювання
23 15A Модуль керування кузовом (BCM)
24 15A Модуль керування кузовом (BCM)
25
26 30A Модуль керування живленням AC/DC для додаткового обладнання
Реле
R1 Додаткове обладнання
R2
R3 Розблокування замка заднього відсіку

Запобіжники під номерами 6 та 7 на 20 А відповідають за роботу прикурювача та додаткових розеток.

Моторний відсік

Головний блок запобіжників

Головний блок запобіжників і реле знаходиться ліворуч, поруч з акумулятором, і закритий захисною кришкою.

Фото, наприклад

Diagram

Designation

Позначення Розшифровка українською мовою
1 15A Соленоїдний клапан блоку керування трансмісією
2 5A Модуль керування двигуном (ECM)
3 10A ’14: Муфта компресора кондиціонера
4
5 5A Модуль керування двигуном (ECM)
6 30A Двигун склоочисника
7
8 15A 3.0L (LF1), 3.6L (LLT, LFX): Котушки запалювання, модуль керування двигуном (ECM)
9 15A 3.0L (LF1), 3.6L (LLT, LFX), 2.4L (LUK): Котушки запалювання, модуль керування двигуном (ECM)
10 20A Модуль керування двигуном (ECM)
11 10A 3.0L (LF1), 3.6L (LLT, LFX): Нагрівальні датчики кисню
12 30A Стартер
13 7,5A Модуль керування потоком палива, соленоїд клапана керування трансмісією
14 5A 2.4L (LUK – Гібрид): Насос охолоджуючої рідини системи обігріву
15 10A 2.4L (LUK – Гібрид): Модуль керування стартером/генератором
16 7,5A 3.6L (LLT): Датчик масової витрати повітря/температури впускного повітря (MAF/IAT)
17 5A Модуль діагностики і чутливості подушок безпеки (SDM)
18
19
20
21 30A Перемикач скла (заднє ліве/заднє праве вікно)
22 30A Модуль керування люком даху, мотор шторки люка
23 10A Модуль керування рульовим кермом
24 30A “14: Перемикач скла (переднє ліве/переднє праве вікно)
25
26 60A ABS
27 30A Модуль керування ручним гальмом
28 40A Обігрівач заднього скла
29 15A Перемикач регулювання поперекової підтримки водійського сидіння
30 15A 2.4L (LUK – Гібрид): Вентилятор охолодження акумуляторної батареї
Реле
R1 Муфта компресора кондиціонера
R2 Стартер
R4 Склоочисник (керування швидкістю)
R5 Склоочисник (увімк./вимк.)

Коробка з живленням від батареї

До кришки акумуляторного відсіку необхідно прикріпити блок запобіжників високої потужності.

Allocation

  1. Блок запобіжників 100A (приладова панель)
  2. Блок запобіжників 100A (приладова панель)
  3. Блок запобіжників 100A (задній лівий)
  4. Блок запобіжників 100A (задній лівий)
  5. Блок запобіжників 250A (під капотом)
  6. Стартер 300A

Багажне відділення

У багажному відділенні цей блок прихований за обшивкою з лівого боку, якщо обладнано.

Diagram

Appointment

Позначення Розшифровка українською мовою
1 Не використовується
2 Не використовується
3 Не використовується
4 Не використовується
5 Не використовується
6 Підігрів керма
7 Не використовується
8 Не використовується
9 Не використовується
10 Не використовується
11 Не використовується
12 Не використовується
13 Не використовується
14 Не використовується
15 Не використовується
17 Не використовується
18 Не використовується
18 PEPS (безключовий доступ)
19 Не використовується
20 Висувна шторка заднього скла, вентильовані сидіння
21 Не використовується
22 Не використовується
23 Не використовується
24 Не використовується
25 Не використовується
26 Не використовується
27 Не використовується
28 Не використовується
29 Не використовується
30 Не використовується
31 Електронне керування підвіскою
32 Мультимедійна система для заднього сидіння
33 Повний привід
34 Не використовується
35 PEPS (безключовий доступ)
36 Не використовується
37 Не використовується
Реле
K1 Не використовується
K2 Вентиляція сидінь, висувна шторка
K3 Підігрів керма
K4 Не використовується

А якщо у вас є що додати або є питання, пишіть все в коментарях.
