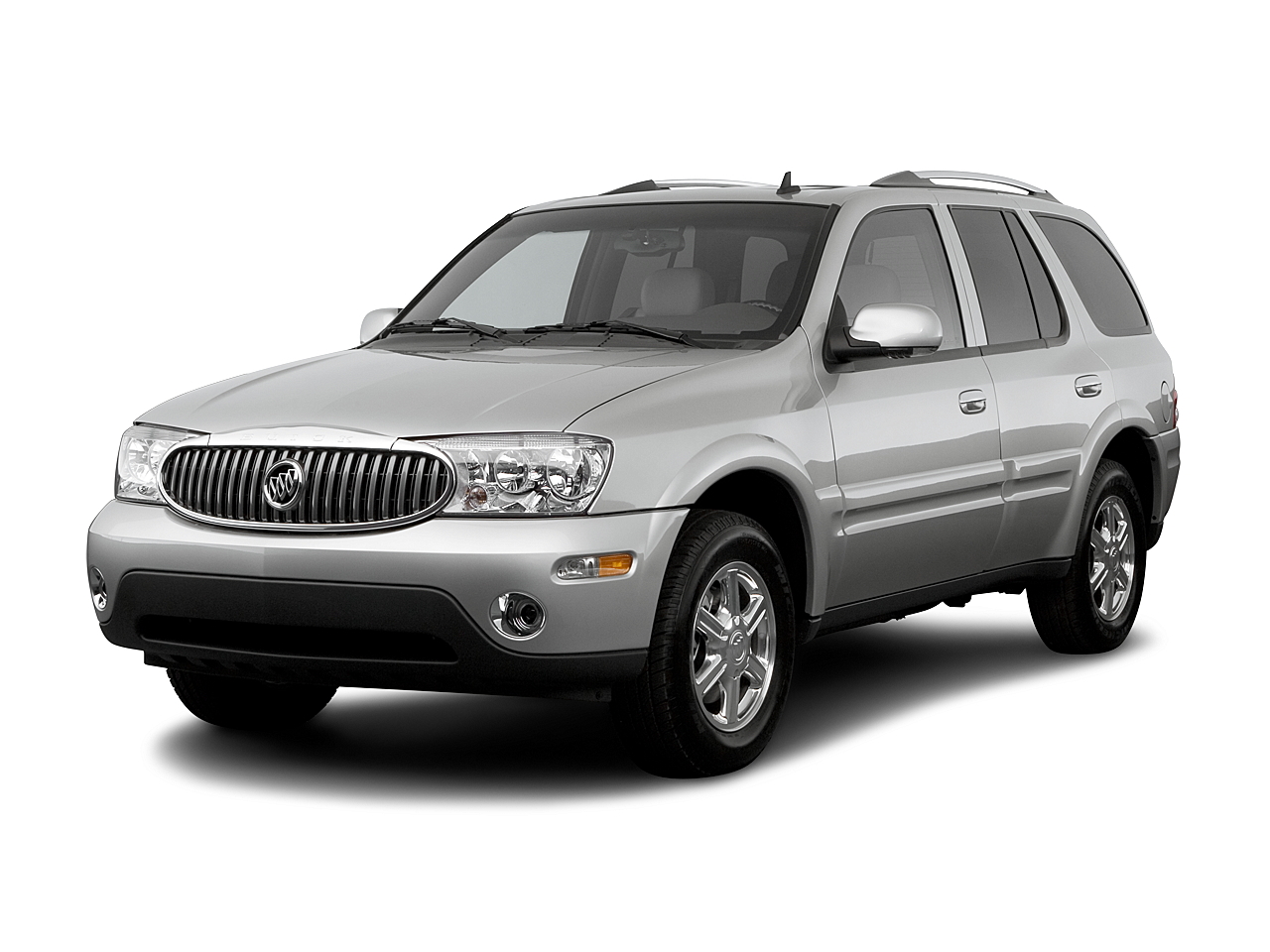

Buick Rainier випускався у 2004, 2005, 2006, 2007 роках. У цій публікації ви можете знайти опис запобіжників та реле Buick Rainier зі схемами блоків запобіжників, їх розташуванням та фото-прикладами роботи. Виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Моторний відсік
У моторному відсіку, під капотом, блок запобіжників і реле встановлений з лівого боку поруч з акумуляторною батареєю.
Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10A Клапан вентиляції абсорбера парів палива (EVAP), модуль керування трансмісією (TCM) |
| 2 | 10A 2005-2009 (5.3 л, 6.0 л): Модуль керування кузовом (BCM), протиугінна система, модуль керування протиугінною системою |
| 3 | 15A Насос омивача вітрового скла |
| 4 | 10A Фари дальнього світла, реле фар дальнього світла |
| 5 | 10A 2005-2009 (5.3 л, 6.0 л): Нагрівальний датчик кисню |
| 6 | 10A 4.2 л: Реле кондиціонера |
| 7 | – |
| 8 | 25A 2003: Модуль керування перемиканням роздаткової коробки, датчик і привід положення роздаткової коробки |
| 9 | 20A 2005-2009 (5.3 л, 6.0 л): Форсунки палива, котушки запалювання (права сторона) |
| 10 | 15A 2003-2004 (5.3 л): Форсунки палива, котушки запалювання (ліва сторона) |
| 11 | 15A 5.3 л, 6.0 л: Модуль керування дросельною заслінкою (TAC) – Модуль керування трансмісією (PCM)/Модуль керування двигуном (ECM) |
| 12 | 10A 2003-2004: Модуль керування кузовом (BCM), система сигналізації, модуль керування протиугінною системою |
| 13 | 10A Роз’єм причепа (правий поворотний сигнал) |
| 14 | 30A Компресор автоматичного регулювання рівня |
| 15 | 10A Роз’єм причепа (задні фари) |
| 16 | 10A Роз’єм причепа (лівий поворотний сигнал) |
| 17 | 5A Замок запалювання |
| 18 | 25A Перемикач стоп-сигналів |
| 19 | 20A Прикурювач, роз’єм діагностики (DLC) |
| 20 | 10A 5.3 л, 6.0 л: Реле кондиціонера |
| 21 | 20A Реле паливного насоса, модуль керування трансмісією (PCM) |
| 22 | 15A Реле електронних педалей (EAP) |
| 23 | 10A Правая фара дальнього світла |
| 24 | 10A Левая фара дальнього світла |
| 25 | 10A Модуль керування трансмісією (PCM)/модуль керування двигуном (ECM) |
| 26 | 10A Перемикач стоп-сигналів, привід замка перемикання передач |
| 27 | 10A Правая фара ближнього світла |
| 28 | 10A Левая фара ближнього світла |
| 29 | 15A Модуль управління фарами (HDM) |
| 30 | 25A Модуль сигналізації/поворотів |
Запобіжник №19 на 20А відповідає за роботу прикурювача.
Пасажирський салон
Блок запобіжників і реле в салоні автомобіля розташований під заднім пасажирським сидінням.
Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | 3/10A Модуль керування обладнанням кузова (BCM) |
| 8 | 10A Модуль керування електронною гальмівною системою (EBCM) |
| 9 | 3A Блок керування кузовним обладнанням (BCM) |
| 10 | – |
| 11 | 15A Перемикач керування роздавальною коробкою, компресор автоматичного регулювання рівня (ALC), датчик переднього моста |
| 12 | 10A Трансмісія, соленоїд блокування автоматичного перемикання передач (AT shift lock), блок керування двигуном (ECM), блок керування силовою установкою (PCM), клапан керування потоком, соленоїд клапана перемикання (3-2 SS), клапан муфти блокування гідротрансформатора (TCC) |
| 13 | 20A Додаткова розетка (передня), додаткова розетка (консоль), додаткова розетка (задня (2005-2009)) |
| 14 | 30A Модуль управління HVAC |
| 15 | 10A Панель приладів, модуль передніх дверей пасажира (FPDM), блок задніх ліхтарів (правий), стоянкові вогні (правий) |
| 16 | 10A З’єднувач причепа (габаритні вогні) |
| 17 | 15A Радіо, цифрове радіо |
| 18 | 10A Модуль керування кузовним обладнанням (BCM) |
| 19 | 10A Модуль керування HVAC, перемикач сигналів повороту/мультифункціональний перемикач… |
| 47 | 10A Задній протитуманний ліхтар |
| 48 | 10A Модуль керування кузовним обладнанням (BCM) |
| 49 | 30A Модуль задніх дверей |
| 50 | 10A Модуль керування кузовним обладнанням (BCM) |
| Автоматичний запобіжник | |
| 51 | 30A Електричне сидіння, модуль пам’яті сидіння (водія, переднього пасажира) |
| 52 | 25A Електросклопідйомники (модуль дверей водія (DDM), перемикач лівого заднього скла) |
| Реле | |
| R1 | Задній протитуманний ліхтар |
| R2 | Габаритні вогні, задні ліхтарі (запобіжники: «16», «21», «37», «39») |
| R3 | Відмикання дверей (замки задніх дверей) |
| R4 | Замикання дверей (замки задніх дверей) |
Щось доповнити, пишіть у коментарях.
