Запобіжник та реле Chevrolet Holden TrailBlazer 2G

 Chevrolet Holden TrailBlazer 2G (Шевроле ТрейлБлейзер 2) Друге покоління було доступне у 2011, 2012, 2013, 2014, 2014, 2015, 2016, 2016, 2017, 2018 та 2019 роках. Також відомий як Холден Трейлблейзер 2 У цій статті ви можете знайти інформацію про запобіжники та реле Chevrolet TrailBlazer 2 зі схемами блоків запобіжників, їх розташуванням та фото-прикладами роботи. Виділимо запобіжник прикурювача.

Шевроле Трейлблейзер 2

Конструкція блоків запобіжників і реле, а також призначення запобіжників і реле можуть відрізнятися від зображеного та залежать від року випуску та рівня електрообладнання вашого автомобіля.

Моторний відсік

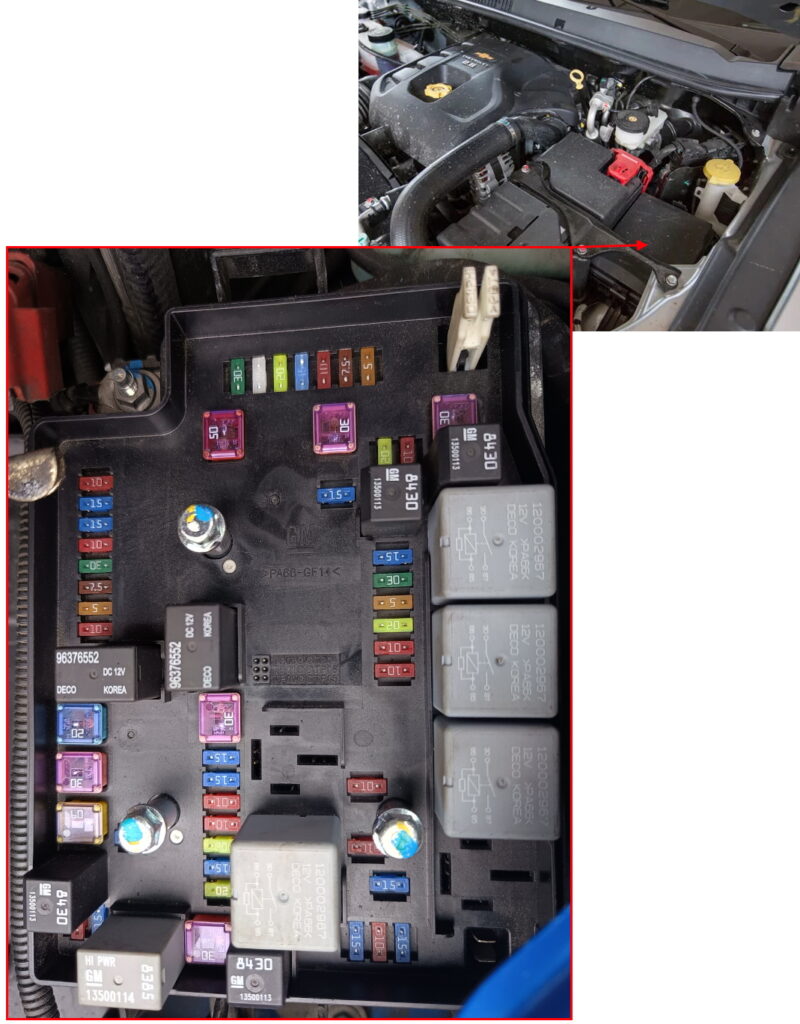

Під капотом у моторному відсіку головний блок запобіжників і реле розташований з лівого боку, поруч з акумулятором.

Розташування UH

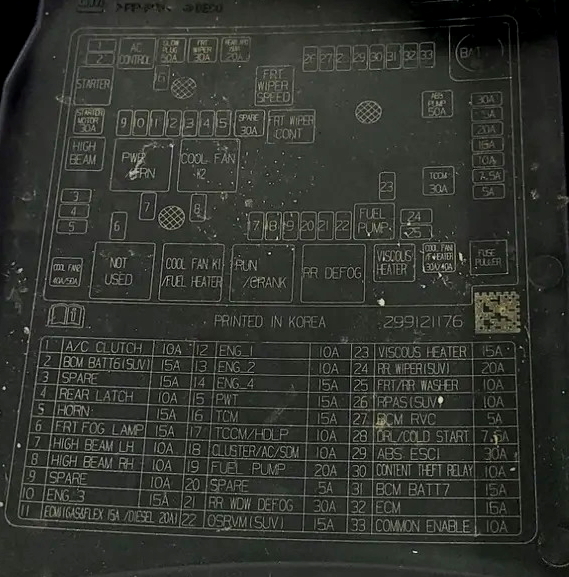

Звірте призначення елементів зі схемами на зворотному боці захисної кришки.

Covery

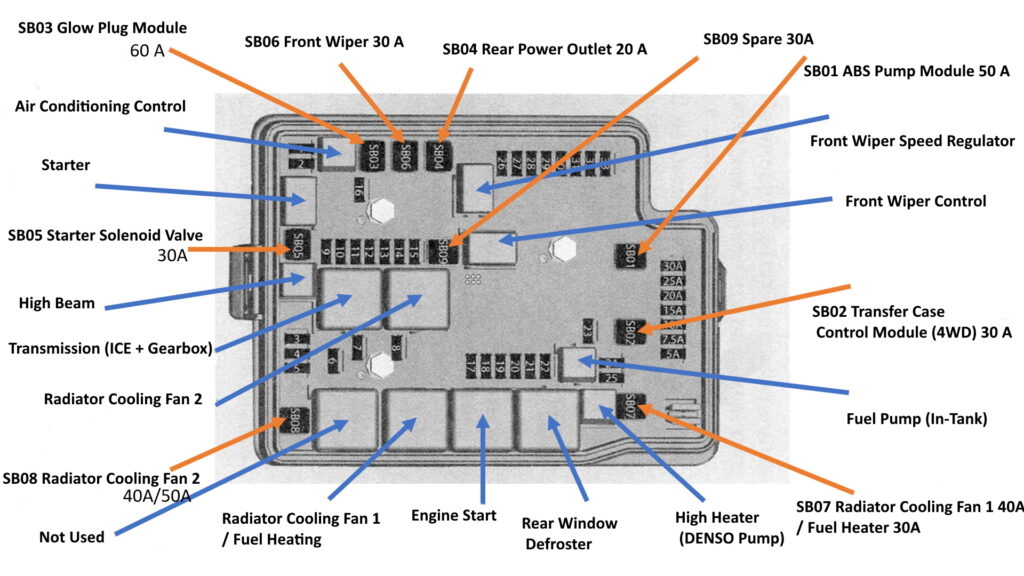

Diagram

діаграма 2

Designation

Позначення Розшифровка українською мовою
1 10A Муфта компресора кондиціонера
2 15A Блок керування кузовом (6) – задній хід
3 15A Резерв
4 10A Задній замок
5 15A Клаксон
6 15A Передня протитуманна фара
7 10A Дальнє світло, ліва передня фара
8 10A Дальнє світло, права передня фара
9 10A Резерв
10 15A Реле трансмісії (3)
11 20A ECU дизельного двигуна (1) 15A ECU бензинового двигуна (1)
12 10A Реле трансмісії (1)
13 10A Реле трансмісії (2)
14 15A Реле трансмісії (4)
15 15A Реле подачі/запуску
16 15A Блок керування системою контролю тяги
17 10A Блок керування роздавальною коробкою і коректор фар
18 10A Блок живлення кондиціонера і блок управління подушкою безпеки
19 20A Паливний насос
20 5A Резерв
21 30A Обігрів заднього скла
22 15A Обігрів зовнішніх дзеркал
23 15A Додатковий нагрів
24 20A Склоочисник заднього вікна
25 10A Насос омивача вітрового та заднього скла
26 10A Парктронік (задній)
27 5A Блок керування електронними системами кузова
28
29 30A Модуль ABS
30 10A Реле системи захисту від зламу
31 15A Блок керування електронними системами кузова
32 15A Блок управління двигуном (акумулятор)
33 10A Загальний, включення
SB01 50A Насос модуля ABS
SB02 30A Блок керування роздавальною коробкою (повний привід)
SB03 60A Модуль свічок розжарювання
SB04 20A Задня розетка живлення
SB05 30A Соленоїд стартера
SB06 30A Склоочисник переднього скла
SB07 30A Обігрів паливопроводу 40A Вентилятор охолодження радіатора 1
SB08 50A Вентилятор охолодження радіатора 2
SB09 30A Резерв

Пасажирський салон

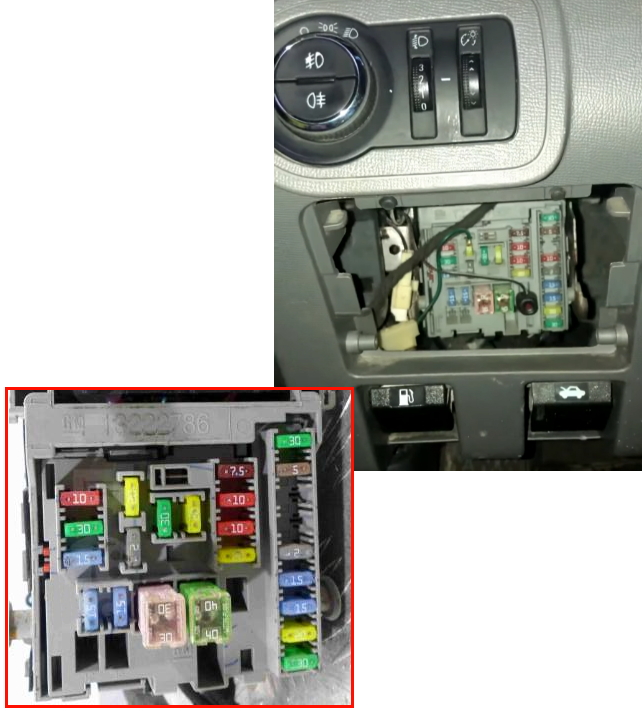

В автомобілі блок запобіжників і реле розташований у нижній частині приладової панелі, з боку водія, за бардачком.

Фото, наприклад

Розташування в салоні

Тип 1

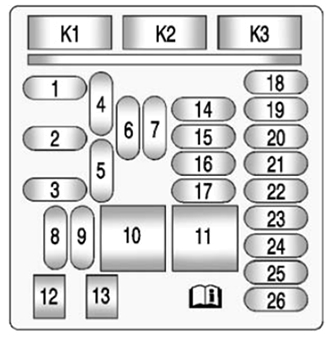

Diagram

Diagram

Assignment

Позначення Розшифровка українською мовою
1 10A Автоматичний режим системи HVAC
2 30A Блок управління кузовом (система HVAC, вентиляція та кондиціонування)
3 15A Блок управління кузовом (5) – стоп-сигнали
4 20A Розетка
5 2A Контактний диск подушки безпеки у рульовому колесі
6 30A Електричні склопідіймачі
7 20A Розетка
8 15A Блок управління кузовом (2) – ліва ближня фара
9 15A Блок управління кузовом (4) – права ближня фара
10 30A Блок управління кузовом (8)
11 40A Відкладене вимкнення
12
13
14 7.5A Діагностика ODB
15 10A Блок управління подушкою безпеки
16 10A Панель приладів
17 20A Радіо
18 30A Вентилятор HVAC
19 5A Зовнішні дзеркала
20
21 10A Блок управління HVAC
22 2A Замок запалювання
23 15A Блок управління кузовом (5)
24 15A Блок управління кузовом (3)
25 20A Вимикач склопідіймачів
26 30A Регулювання електричних сидінь

Запобіжники 4 та 7 на 20 А відповідають за роботу прикурювача.

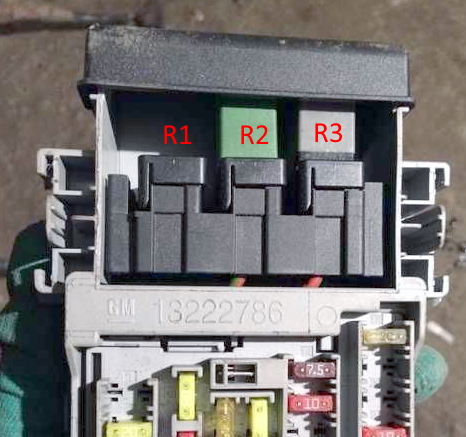

У верхній частині блоку встановлено деякі елементи реле живлення допоміжного обладнання.

Схема реле

Тип 2

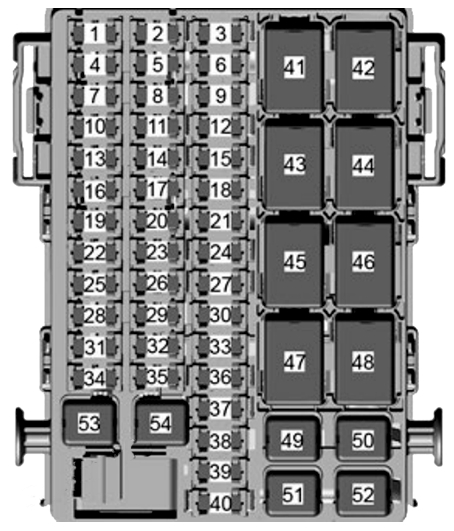

Diagram

Діаграма 3

Allocation

Позначення Розшифровка українською мовою
1 20A Модуль управління кузовом (6)
3 20A Прикурювач (якщо наявний)
6 20A Передні та задні розетки живлення (якщо наявні)
7 30A Модуль управління кузовом (8)
10 20A Радіо (якщо наявне)
11 2A Перемикач запалювання
12 15A Система моніторингу сліпих зон (SBZ) (якщо наявна)
13 15A Модуль управління кузовом (3)
14 10A Модуль переднього кондиціонера
15 15A Підігрів сидінь (якщо наявний)
16 15A Модуль управління кузовом (1)
17 30A Перемикач переднього склопідйомника
18 10A Вентилятор заднього кондиціонера
19 30A Перемикач заднього склопідйомника (якщо наявний)
20 15A Модуль управління кузовом (4)
21 10A Резервний
22 30A Електропривід сидінь (якщо наявний)
25 10A Модуль діагностики та датчиків (SDM)
26 15A Модуль управління кузовом (2)
27 2A Годинникова пружина
28 7,5A Конектор зв’язку даних (DLC)
30 10A Замок багажника
31 10A Панель приладів (IPC), дисплеї – радіо (приладова панель), USB
33 10A Центральний шлюзовий модуль (CGM) – Кібербезпека
34 30A Вентилятор переднього кондиціонера
35 30A Вентилятор заднього кондиціонера
37 10A Система попередження зіткнень (FCA) / Датчик дощу
39 10A Дзеркала заднього виду
53 40A Шина BUS-C (запобіжники: F12, F30, F33, F37, F39, F40)
54 40A Аксесуари (12V)
Реле
RLY43 Вентилятор заднього кондиціонера
RLY45 R-Увімкнення
RLY46 RAP і аксесуари (12V)
RLY47 RAP і аксесуари (12V)
RLY48 Робоче реле

Якщо у вас є що додати, будь ласка, напишіть у коментарях.
