Запобіжник і реле Ford Bronco 6G
Ford Bronco 6-го покоління випускався у 2021, 2022, 2023, 2024, 2025, 2026, 2027 роках з кодом моделі U725. У цій статті ви можете знайти опис запобіжників та реле Ford Bronco 6 зі схемами блоків запобіжників, їх розташуванням та фотоприкладами виконання.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Пасажирський салон

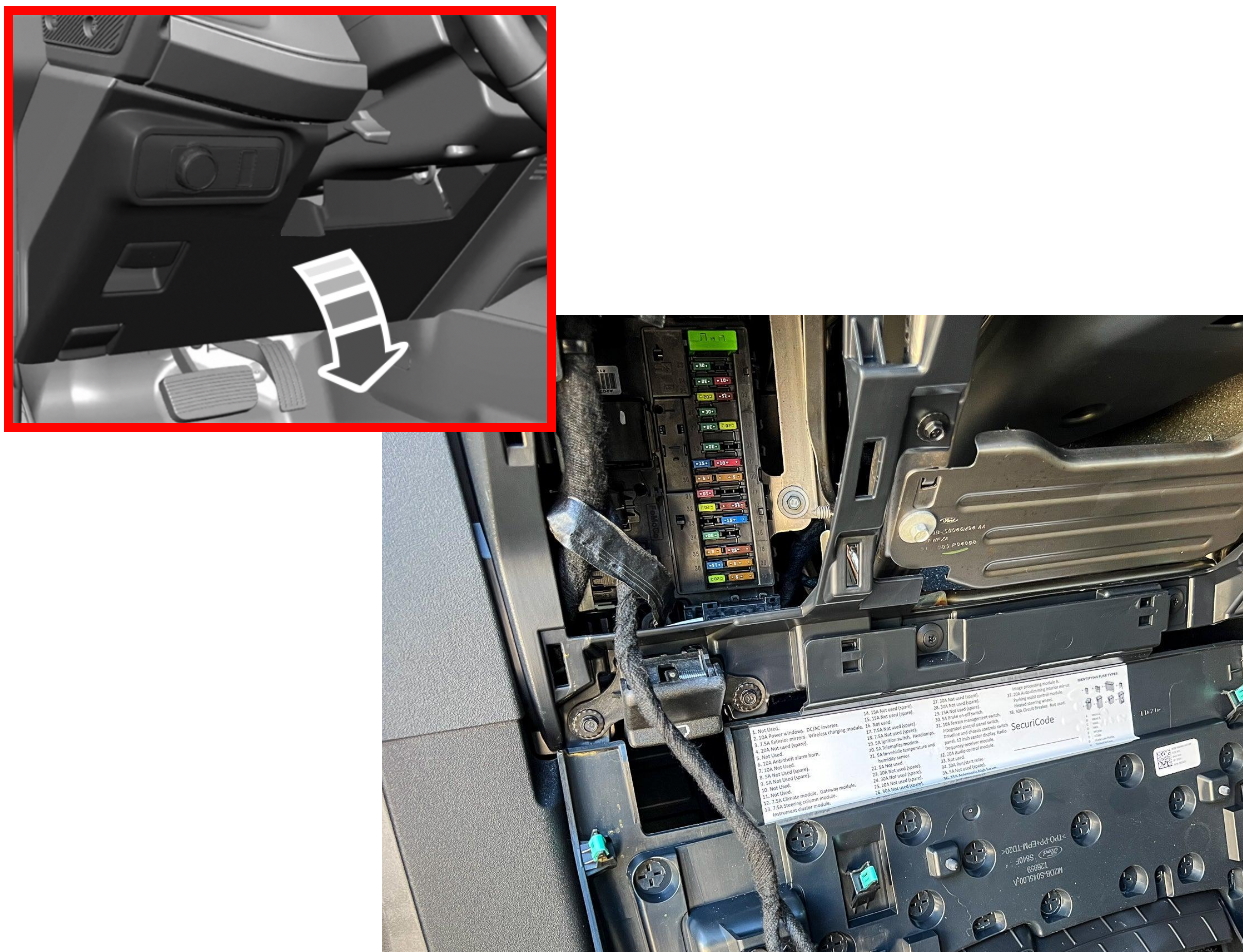

У салоні автомобіля блок запобіжників розташований під панеллю приладів, під кермом з лівого боку, за захисною кришкою.

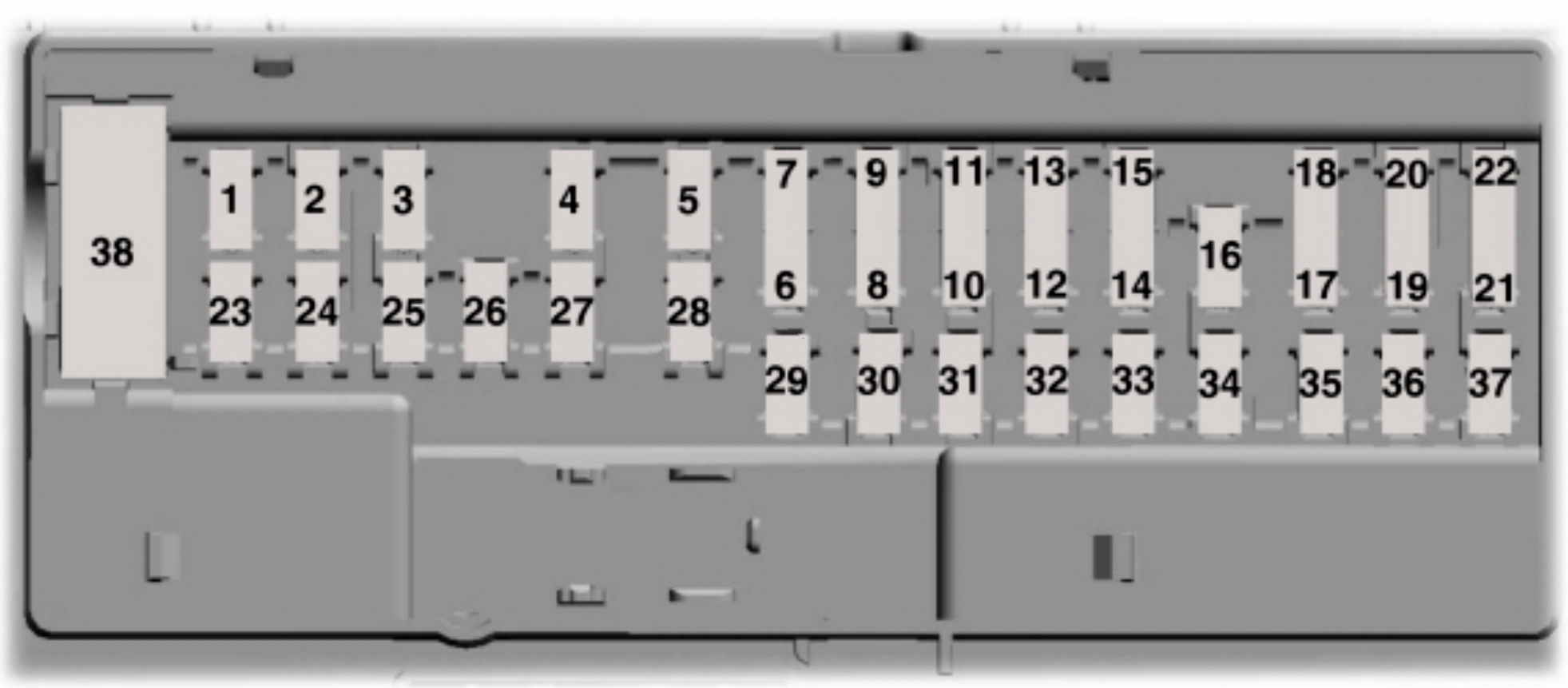

Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | Не використовується. |
| 2 | 10A Електросклопідйомники. |
| DC/AC інвертор. | |
| 3 | 7,5A Зовнішні дзеркала. |
| Модуль бездротової зарядки. | |
| 4 | 20A Не використовується (резерв). |
| 5 | Не використовується. |
| 6 | 10A Сигналізація протиугінної системи. |
| 7 | 10A Не використовується. |
| 8 | 5A Не використовується (резерв). |
| 9 | 5A Не використовується (резерв). |
| 10 | Не використовується. |
| 11 | Не використовується. |
| 12 | 7,5A Клімат-контроль. |
| Модуль шлюзу. | |
| 13 | 7,5A Модуль контролю кермової колонки. |
| Модуль приладової панелі. | |
| 14 | 15A Не використовується (резерв). |
| 15 | 15A Не використовується (резерв). |
| 16 | Не використовується. |
| 17 | 7,5A Не використовується (резерв). |
| 18 | 7,5A Не використовується (резерв). |
| 19 | 5A Замок запалювання. |
| Фари. | |
| 20 | 5A Модем телематики. |
| 21 | 5A Датчик температури і вологості в салоні. |
| 22 | 5A Не використовується. |
| 23 | 30A Не використовується (резерв). |
| 24 | 30A Не використовується (резерв). |
| 25 | 20A Не використовується (резерв). |
| 26 | 30A Не використовується (резерв). |
| 27 | 30A Не використовується (резерв). |
| 28 | 30A Не використовується (резерв). |
| 29 | 15A Не використовується (резерв). |
| 30 | 5A Вимикач гальмівного світла. |
| 31 | 10A Перемикач управління режимами місцевості. |
| Перемикач панелі управління. | |
| Перемикач управління трансмісією та шасі. | |
| 12-дюймовий центральний дисплей. | |
| Модуль приймача радіочастот. | |
| 32 | 20A Модуль управління аудіосистемою. |
| 33 | Не використовується. |
| 34 | 30A Реле запуску/роботи. |
| 35 | 5A Не використовується (резерв). |
| 36 | 15A Автоматичне дальнє світло. |
| Модуль обробки зображень A. | |
| 37 | 20A Автоматично затемнюване салонне дзеркало. |
| Модуль допомоги при паркуванні. | |
| Підігрів керма. | |
| 38 | 30A Не використовується (автоматичний вимикач). |
Моторний відсік

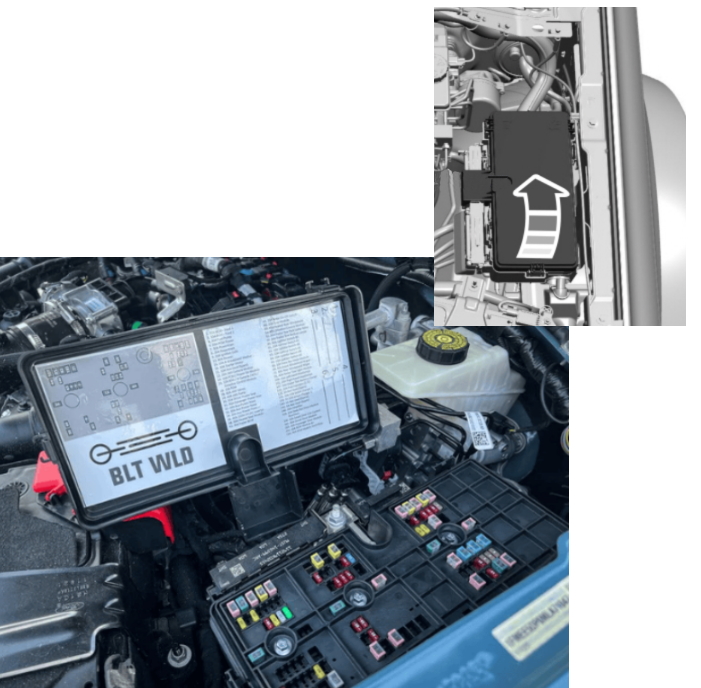

Під капотом автомобіля блок запобіжників розташований з лівого боку, поруч з акумулятором.
Звірте призначення елементів зі схемами на зворотному боці захисних кришок.

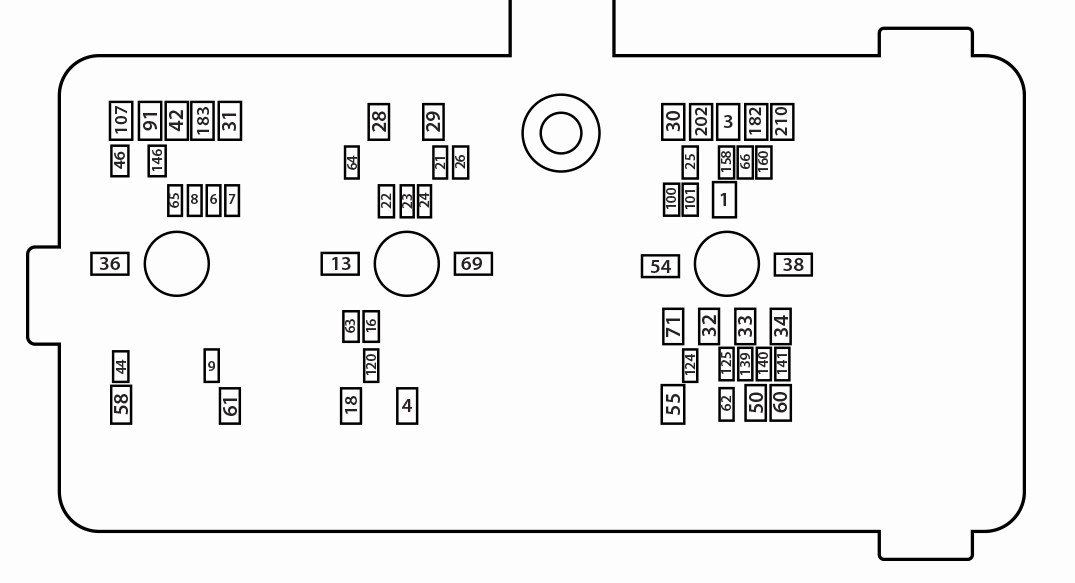

Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 30A Модуль управління кузовом – живлення від акумулятора, канал 1. |
| 3 | 30A Модуль управління кузовом – живлення від акумулятора, канал 2. |
| 4 | 30A Паливний насос. |
| 6 | 25A Живлення модуля управління трансмісією. |
| 7 | 30A Компоненти трансмісії. |
| 8 | 20A Компоненти трансмісії. |
| 9 | 20A Котушки запалювання. |
| 13 | 40A Модуль управління вентилятором обігрівача. |
| 16 | 10A Омивач заднього скла. |
| 18 | 30A Стартер. |
| 21 | 10A Не використовується (резерв). |
| 22 | 10A Модуль камери кругового огляду. |
| 23 | 10A Модуль антиблокувальної системи гальм (живлення при запуску). |
| 24 | 10A Модуль управління трансмісією. |
| 25 | 10A Система моніторингу сліпих зон. |
| 26 | 15A Модуль управління трансмісією. |
| 28 | 60A Клапани антиблокувальної системи гальм. |
| 29 | 60A Насос антиблокувальної системи гальм. |
| 30 | 30A Регульоване сидіння водія. |
| 31 | 30A Регульоване сидіння пасажира. |
| 32 | 20A Додаткова точка живлення. |
| 36 | 40A 150 ватний DC/AC інвертор. |
| 38 | 30A Модуль підігріву сидінь. |
| 42 | 30A Модуль управління гальмами причепа. |
Розетки (прикурювачі) працюють від запобіжників з номерами 32, 33 та 34.
