Audi Q3 2-го покоління випускався у 2019, 2020, 2021, 2022, 2023, 2024, 2025 роках з позначенням F3. У цій статті ви можете знайти опис запобіжників та реле Audi Q3 2 покоління зі схемами блоків запобіжників, їх розташуванням та фото-прикладами роботи. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Пасажирський салон

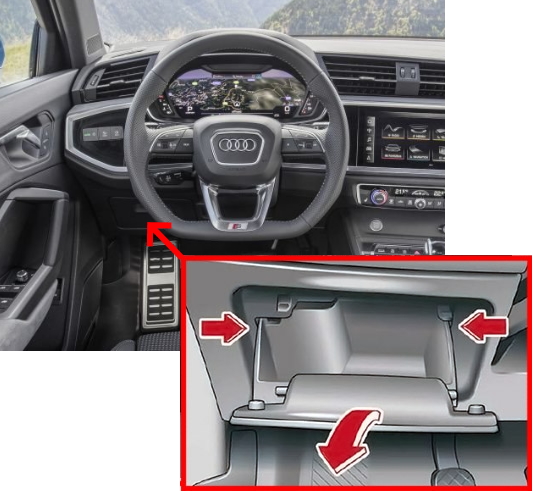

Він розташований під панеллю приладів, з боку водія, за бардачком.
Фото, наприклад
Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | Обробка вихлопних газів |
| F2 | Електроніка сидінь, передні сидіння |
| F4 | Мультимедійна система, регулювання гучності |
| F5 | Інтерфейс діагностики |
| F6 | Блокування ключа запалювання, селектор передач (автоматична трансмісія) |
| F7 | Додаткове опалення, панель керування клімат-системою, система моніторингу тиску в шинах |
| F8 | Регулювання дальності фар, моніторинг салону, амбієнтне підсвічування, перемикач світла, модуль управління дахом, модуль екстреного виклику, електронний ручник, діагностичний роз’єм, датчик світла/дощу, датчик твердих частинок |
| F9 | Електроніка рульової колонки |
| F10 | Мультимедійна система, регулювання гучності |
| F11 | Модуль керування електросистемою автомобіля |
| F12 | Мультимедійна система |
| F13 | Натягувач ременя безпеки (з боку водія), модуль керування подушками безпеки |
| F14 | Вентилятор клімат-системи |
| F15 | Електронне блокування рульової колонки |
| F16 | Телефонний блок Audi |
| F17 | Панель приладів, модуль екстреного виклику та зв’язку |
| F18 | Камера заднього виду, периферійні камери |
| F19 | Модуль доступу та авторизації запуску |
| F20 | Обробка вихлопних газів, діагностика витоку палива |
| F21 | Електроніка рульової колонки |
| F24 | Модуль керування електросистемою автомобіля |
| F25 | Модуль керування дверима (з боку водія), мотор заднього лівого склопідйомника, модуль керування задніми лівими дверима |
| F26 | Модуль керування електросистемою автомобіля |
| F27 | Модуль керування електросистемою автомобіля |
| F29 | Модуль керування дахом, модуль керування електросистемою автомобіля |
| F30 | 48-вольтова батарея, система електроприводу |
| F32 | Системи допомоги водієві, камери |
| F33 | Електроніка переднього пасажирського сидіння, модуль керування дахом |
| F34 | Компоненти системи кондиціонування, електронний ручник, задні ліхтарі, генератор звуку в салоні |
| F35 | Датчик якості повітря, діагностичний роз’єм, модуль перемикачів в центральній консолі, дзеркало заднього виду, регулювання дальності фар, підсвічування приладів |
| F39 | Модуль керування дверима (з боку пасажира), мотор заднього правого склопідйомника, модуль керування задніми правими дверима |
| F40 | Розетка 12 В |
| F41 | Натягувач ременя безпеки (з боку пасажира) |
| F42 | Модуль керування електросистемою автомобіля |
| F44 | Модуль керування системою повного приводу |
| F45 | Електроніка сидіння водія |
| F47 | Очисник заднього скла |
| F48 | Генератор зовнішнього звуку |
| F49 | Запуск двигуна, датчик положення зчеплення, система електроприводу |
| F52 | Керування підвіскою |
| F53 | Обігрів заднього скла |
Запобіжник №40, 20А, відповідає за прикурювач.
Наступні запобіжники також розташовані всередині кріплення блоку запобіжників:
| Позначення | Потужність | Розшифровка українською мовою |
|---|---|---|
| A | 15A | Блок керування для регулювання переднього правого сидіння -EX34- Вентилятор сидіння передньої правої подушки 1 -V518- Вентилятор спинки переднього правого сидіння 1 -V516- |
| B | 5A | Реле системи дистанційного запуску -J471- |
| C | 7.5A | USB роз’єм для зарядки 1 -U37- |
| R1 | Реле системи дистанційного запуску -J471- |
Relay
- Реле R1 для системи дозування відновника -J963-
- Реле магнітної муфти кондиціонера R2
- R3 –
- Реле живлення R4, клема 15 -J329-
- R5 Реле обігріву заднього скла -J9-
- Реле R6 для розеток живлення -J807-
Моторний відсік

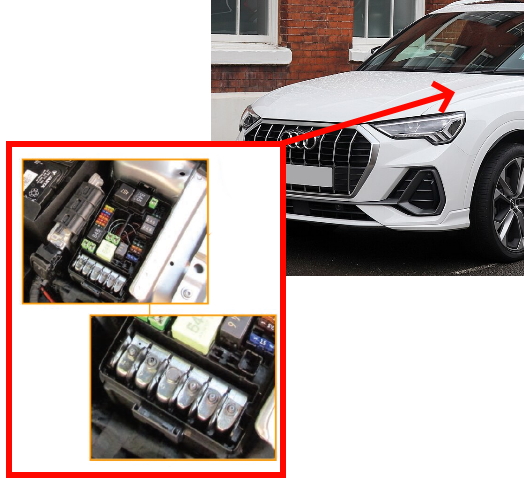

Він розташований з лівого боку поруч з акумулятором і закритий захисною кришкою. Складається з 2 секцій: секції зв’язку із запобіжниками та реле, а також секції для запобіжників високої потужності.
фото, наприклад
Diagram
Designation
| Позначення | Сила струму | Розшифровка українською мовою |
|---|---|---|
| 1 | 25A | Блок керування ESC, ABS -J104- |
| 2 | 40A / 60A | Блок керування ESC, ABS -J104- Гідравлічний насос ABS -V64- |
| 3 | 15A / 30A | Блок керування двигуном/мотором -J623- |
| 4 | 5A / 7.5A / 10A | Вентилятор радіатора -VX57- Реле високого нагріву -J360- Реле низького нагріву -J359- Клапан контролю тиску масла -N428- Клапан перециркуляції повітря турбокомпресора -N249- Клапан заслінки колектора -N316- Клапан керування охолодженням поршня -N522- Датчик рівня і температури масла -G266- Клапан перемикання турбіни -N529- Реле живлення компонентів двигуна -J757- |
| 5 | 10A | Клапан регулювання тиску палива -N276- Регулювальний клапан палива -N290- Реле живлення компонентів двигуна -J757- Клапан перемикання турбіни -N529- |
| 6 | 5A / 7.5A | Перемикач стоп-сигналу -F- |
| 7 | 7.5A / 10A / 15A | Насос охолодження повітря надуву -V188- Клапан охолоджуючої рідини для коробки передач -N488- Клапан відключення охолоджуючої рідини -N82- Додатковий насос опалення -V488- Клапан охолоджуючої рідини для ГБЦ -N489- Клапан контролю тиску масла -N428- Блок керування визначення витоку паливного бака -J909- |
| 8 | 15A | Лямбда-зонд 1 перед каталізатором -GX10- Лямбда-зонд 1 після каталізатора -GX7- Блок керування датчиком NOx -GX30- Блок керування датчиком NOx 2 -J881- |
| 9 | 5A / 10A | Блок керування заслінкою вихлопу -J883- Блок керування заслінкою вихлопу 2 -J945- Блок керування автоматичним розжаренням -J179- Нагрівальний елемент вентиляції картера -N79- Датчик масової витрати повітря -G70- Додатковий насос опалення -V488- Соленоїдний клапан адсорбера 1 -N80- Клапан керування розподільчим валом випуску -N318- Клапан керування розподільчим валом -N205- |
| 10 | 15A / 20A | Блок керування паливним насосом -J538- |
| 11 | 40A / 50A | Нагрівальний елемент допоміжного повітря -Z35- |
| 12 | 40A | Нагрівальний елемент допоміжного повітря -Z35- |
| 13 | 30A | Допоміжний гідравлічний насос для оливи КПП -V475- |
| 14 | 40A | Реле нагрівального скла -J47- |
| 15 | 15A | Реле сигналу автови -J413- |
| 16 | 20A | Реле живлення компонентів двигуна -J757- |
| 17 | 7.5A | Блок керування двигуном/мотором -J623- Блок керування ESC, ABS -J104- Реле нагрівального скла -J47- |
| 18 | 5A / 7.5A | Блок контролю батареї -J367- Інтерфейс діагностичної шини даних -J533- |
| 19 | 30A | Блок керування двигуном склоочисника -J400- |
| 20 | 10A | Сигнал сирени -H12- |
| 21 | 30A | Реле нагрівального скла 2 -J611- |
| 22 | 5A / 7.5A | Блок керування двигуном/мотором -J623- |
| 23 | 30A | Стартер -B- |
| 24 | 40A | Нагрівальний елемент допоміжного повітря -Z35- |
| 31 | – | Компоненти двигуна |
| 32 | – | – |
| 33 | 30A | Насос оливи КПП / 2022: Підсилювач гальм |
| 34 | 30A | Реле нагрівального скла 2 -J611- |
| 35 | 30A | Блок двигуна склоочисника -J400- Система клімат-контролю |
| 36 | – | Ліва фара |
| 37 | 30A | Блок керування допоміжним обігрівачем -J364- Автономний обігрівач |
| 38 | – | Права фара |
Relay
- R1 Реле стартера 1 -J906-
- R2 Реле стартера 2 -J907-
- Реле звукового сигналу R3 -J413-
- Реле високої теплової потужності R4 -J360-
- Головне реле R5 -J271- (бензин) / Реле живлення клеми 30 -J317- (дизель)
- Блок керування періодом автоматичного розжарювання R6 -J179- (бензин)
- R7 Реле низької теплової потужності -J359- (дизель)
- Реле живлення струму компонентів двигуна R8 -J757- (бензиновий двигун 2,0 л)
- Реле обігріву лобового скла R9 -J47-
- R10 Реле 2 обігріву лобового скла -J611-
