Suzuki Hustler (Сузукі Хастлер) 1 покоління випускалося у 2014, 2015, 2016, 2017, 2018, 2019 роках. У цій публікації ми представимо опис запобіжників та реле Suzuki Hustler 1 зі схемами блоків запобіжників, їх розташуванням та фото-прикладами роботи. Покажемо запобіжник прикурювача.
Призначення запобіжників та реле у вашому автомобілі може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Зміст статті
Пасажирський салон

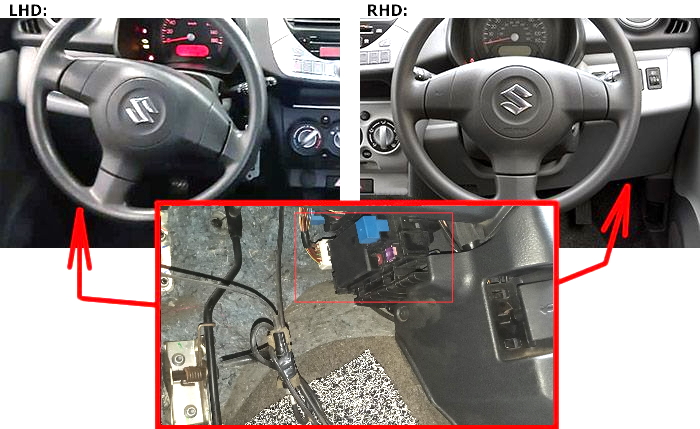

У салоні автомобіля блок запобіжників і реле буде розташований під панеллю приладів з боку водія.

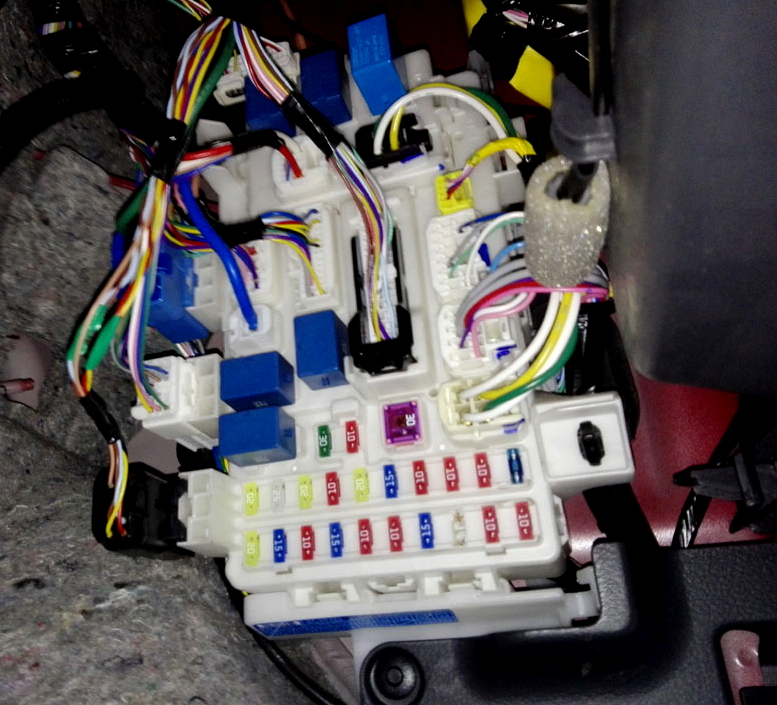

Фото, наприклад

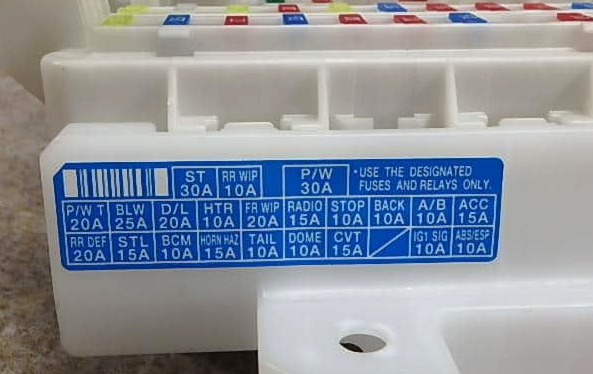

Звірте призначення елементів зі схемами на звороті обкладинки. Фактична блок-схема позначена внизу.

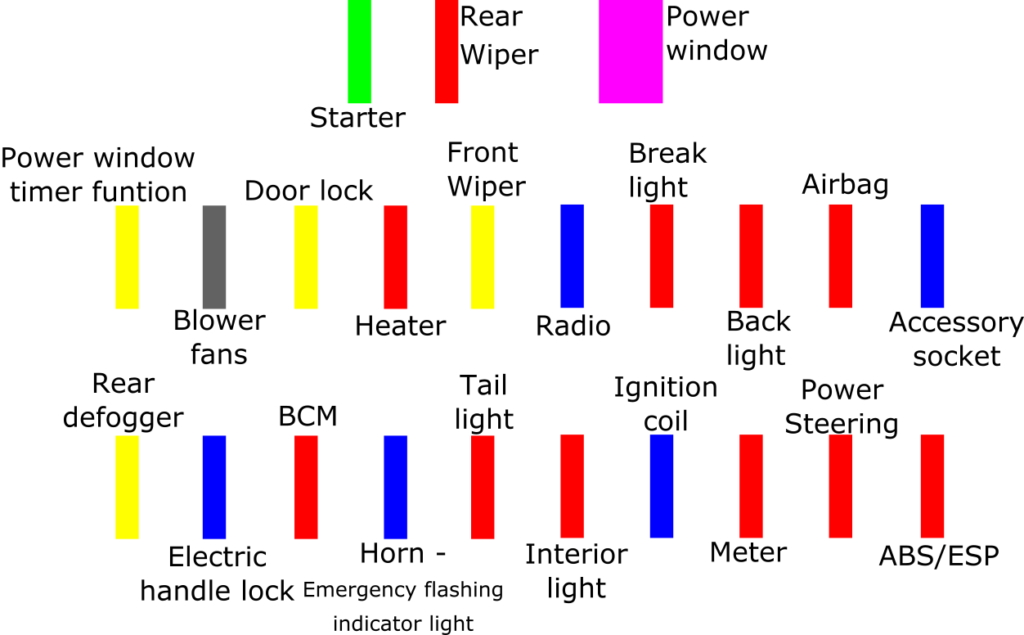

Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| BLW FUN 20A | Вентилятор кондиціонера |
| ST SIG 30A | Стартер, сигнал |
| ACC 15A | Аксесуари (музика, прикурювач) |
| RR FOG 10A | Задній протитуманний ліхтар |
| TAIL 10A | Габаритні вогні, стоянкові вогні |
| FRT WIP 20А | Передній склоочисник |
| BACK 10A | Задні фари заднього ходу |
| ABS 10A | Антиблокувальна система гальм (ABS) |
| MTR 10A | Прилади (панель приладів) |
| IG COIL 15A | Котушка запалювання |
| BCM 20A | Блок керування |
| IG2 SIG 10A | Сигнал запалювання |
| A/B 10A | Запобіжник подушки безпеки |
| D/L 20A | Система блокування дверей |
| HORN/HAZ 15A | Сирена/аварійка (чотири поворотні сигнали) |
| RR DEF 15A | Задній протитуманний ліхтар |
| PWR STR 10A | Електропідсилювач керма |
| P/W 30A | Електричні вікна |
За роботу прикурювача відповідає запобіжник ACC.
У цьому блоці також встановлені такі реле: запалювання, вентилятора, стартера (головного).
Моторний відсік

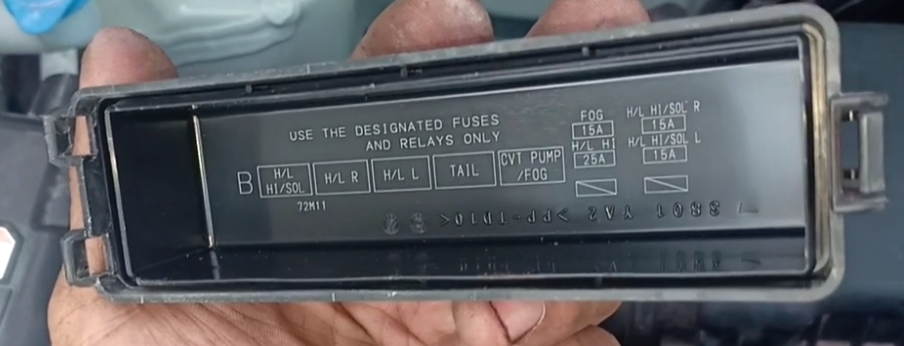

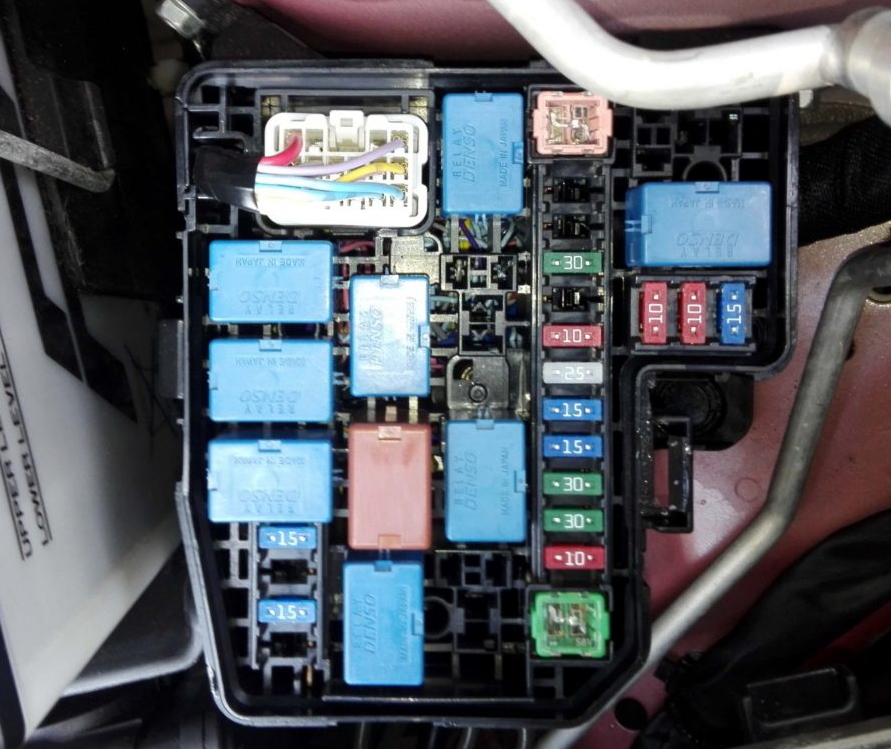

У моторному відсіку головний блок запобіжників і реле розташований з лівого боку, поруч з акумуляторною батареєю.

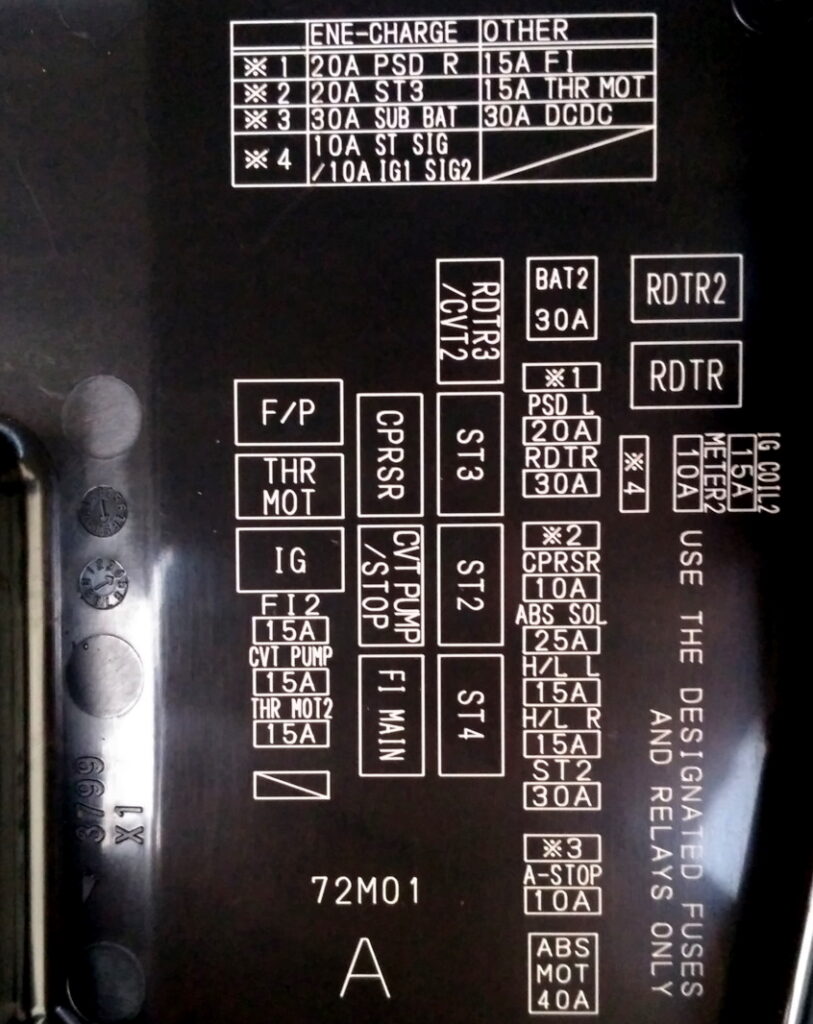

Діаграма
Розподіл
- BAT2 30A – для додаткового блоку ксенонових розрядів
- PSD R – розсувні двері праві
- PSD L – розсувні двері ліворуч
- RDTR 30A – Вентилятор радіатора
- ST3 20A – Стартер
- CPRSR 10A – Компресор
- ABS SOL 25A – Соленоїд ABS
- H/LL 15A – Ліва фара (ближнє світло)
- H/LR 15A – Фара права (ближнє світло)
- ST2 30A – Стартер 2
- SUB BAT 30A – Додатковий акумулятор
- A-STOP 10A – Контролер зупинки холостого ходу, сигнали зупинки
- ABS MOT 40A – Двигун ABS
- FI2 15A – Блок впорскування палива
- НАСОС CVT 15A – Насос варіатора
- THR MOT2 15A – Двигун дросельної заслінки
- IG COIL2 15A – Котушка запалювання
- METER2 10A – Вимірювальні прилади
- ST SIG/IG1 SIG2 10A – Контролер зупинки холостого ходу
- FI MAIN – Реле впорскування палива
- F/P – Реле паливного насоса
- RDTR – Реле вентилятора радіатора
З іншого боку можна встановити додатковий блок із запобіжниками та реле.
