Audi A7 2 Покоління ND було вироблено у 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025, 2026 з позначенням C8. У цій публікації ви можете знайти опис запобіжників та реле Audi A7 C8 з блок -діаграмами, їх розташуванням та прикладами фотографій. Давайте висвітлимо запобіжник, відповідальний за запальничку для сигарет (USB -розетки).
Мета запобіжників та реле може відрізнятися від показаних, залежно від року виготовлення та рівня електричного обладнання у вашому транспортному засобі.
Зміст статті
Пасажирський відсік
Ліва бічна коробка запобіжників

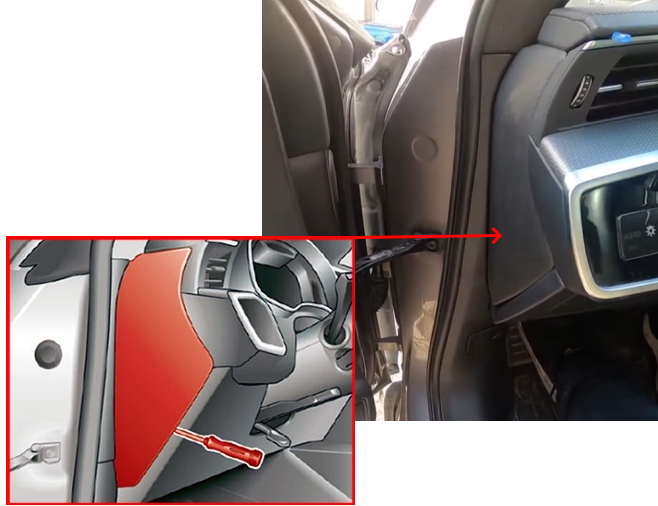

У лівому кінці панелі приладів, за захисною кришкою, є коробка запобіжників.

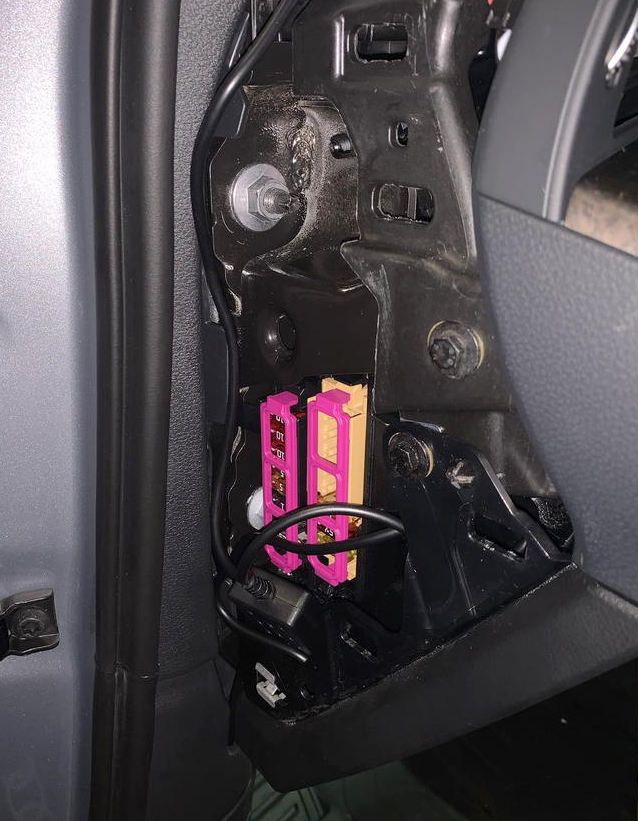

Фото – приклад

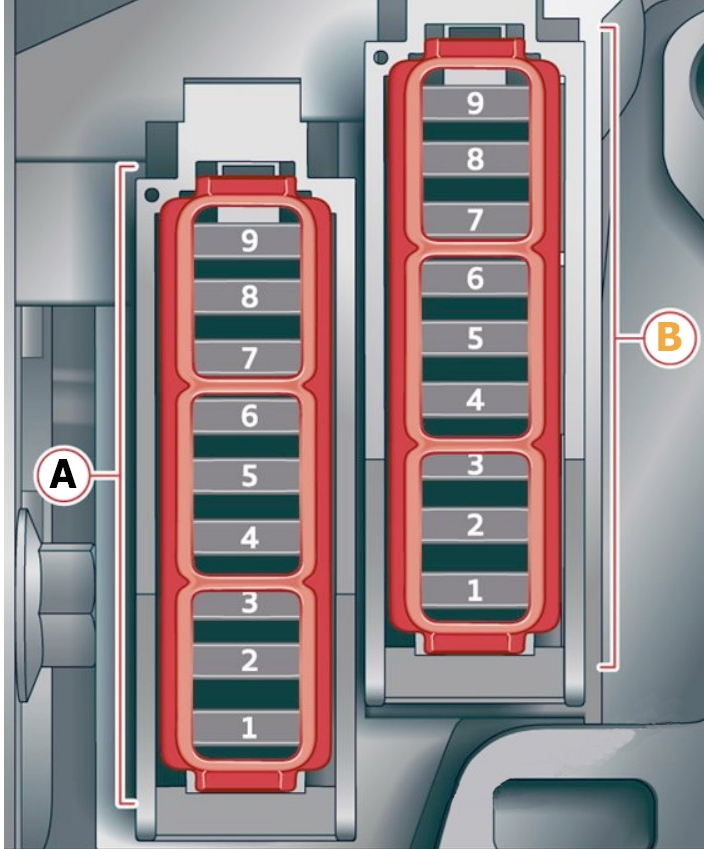

Схема
Призначення
| Панель запобіжників A (чорний) | |
| A2 | Налаштування рульової колони |
| A3 | CD/DVD -програвач |
| A4 | Електроніка рульової колони |
| A5 | Перемикач світла, панелі комутаторів |
| A6 | Контроль гучності |
| A7 | Панель приладів |
| A8 | Передній дисплей MMI (верхня/нижня) |
| A9 | Опалення керма |
| Панель запобіжників B (коричневий) | |
| B2 | Модуль управління інформаційно -розважальною системою MMI |
| B3 | Музичний інтерфейс Audi, USB – з’єднання |
| B4 | Екран на лобовому склі |
| B5 | Система клімату, система ароматизації, іонізатор |
| B9 | Замок рульової колони |
Коробка з запобіжників на ногах

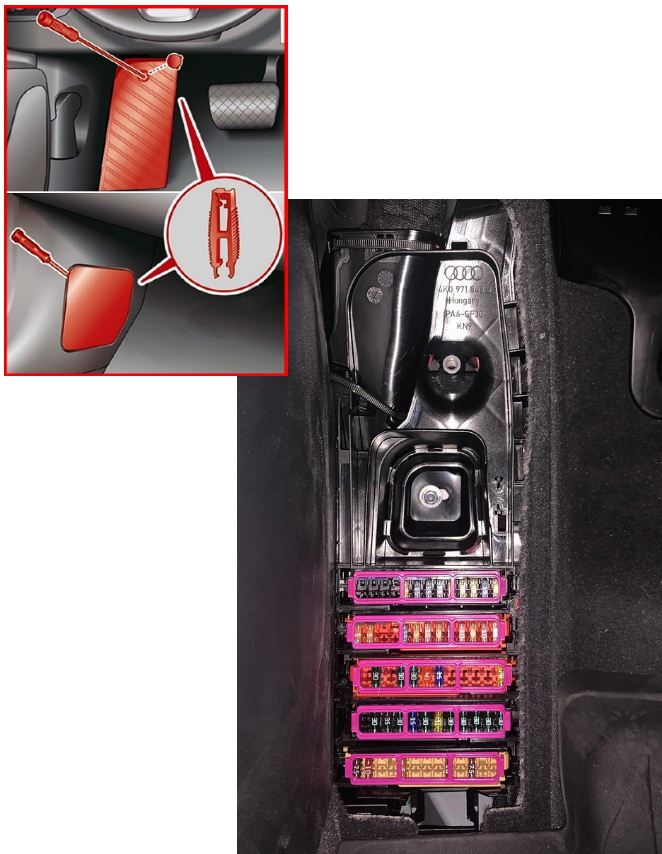

Щоб отримати доступ до коробки запобіжників, вийміть кришку (праві моделі рульового управління). Використовуйте плоску викрутку, щоб зняти кріпильну кришку гвинта, а потім відпустіть гвинт і вийміть кришку (ліві моделі рульового управління).

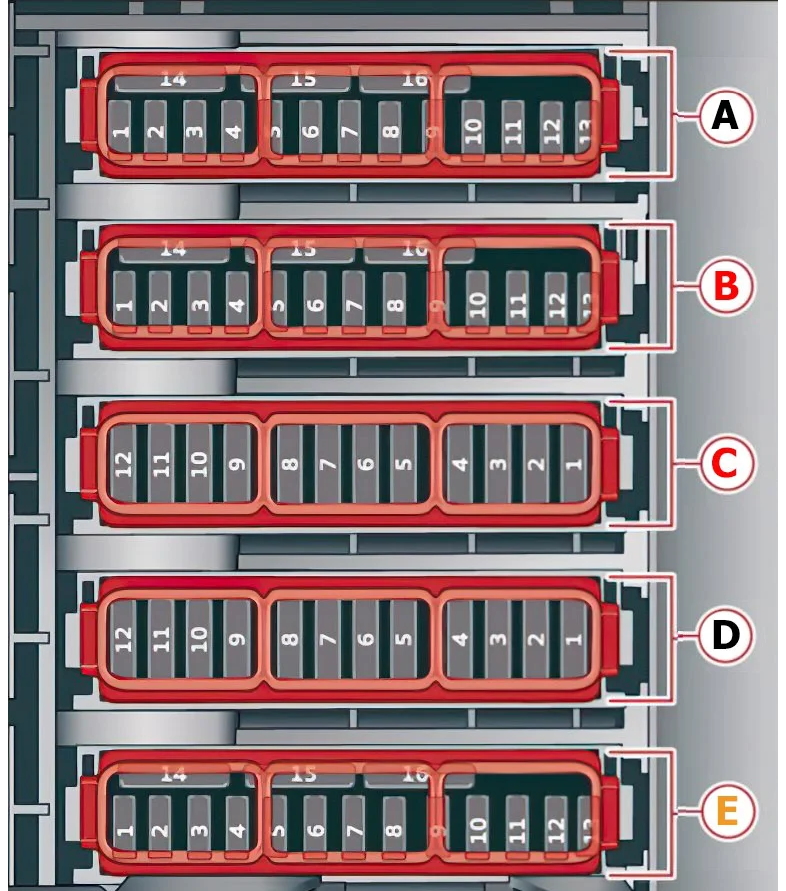

Схема даного блоку
Призначення
| Панель запобіжників A (чорний) | |
| A1 | 2018-2019: не використовується; 2020-2023: Каталітичний нагрівач перетворювача |
| A2 | Компоненти двигуна |
| A3 | Компоненти двигуна |
| A4 | Компоненти двигуна |
| A5 | Датчик гальмівного світла |
| A6 | 2018-2019: компоненти двигуна компоненти двигуна; 2020-2024: клапани двигуна, регулювання розподільного вала |
| A7 | Компоненти двигуна |
| A8 | Компоненти двигуна |
| A9 | 2018-2020: компоненти двигуна 2021-2024: компоненти двигуна, водяний насос 48В, 48 В генератор передачі |
| A10 | Датчик тиску масла, датчик температури масла |
| A11 | 2018-2019: стартап двигуна; 2020 – 2024: компоненти двигуна, водяний насос 48 В, 48 В генератор передачі, 48 В генератор передачі, 12 В генератор передачі передачі |
| A12 | Компоненти двигуна, двигуни, кріплення двигуна |
| A13 | Вентилятор радіатора |
| A14 | 2018-2019: модуль управління двигуном; 2020-2024: Модуль управління двигуном, форсунки палива |
| A15 | 2018-2020: датчики двигуна 2021-2024: датчики двигуна, котушки запалювання, датчики кисню |
| A16 | Паливний насос |
| Панель запобіжника B (червоний) | |
| B1 | Анти-крадіжна сигналізація |
| B2 | Модуль управління двигуном |
| B3 | Ліва передня поперекова підтримка |
| B5 | Сирен |
| B6 | Паркувальне гальмо |
| B7 | Модуль управління шлюзом (діагностика) |
| B8 | 2018-2019: внутрішні оббивні освітлення; 2020-2024: Модуль управління електроніки на даху |
| B9 | Модуль управління системами допомоги драйверам |
| B10 | Модуль управління подушками безпеки |
| B11 | Електронна стійкість (ESC), антиблокувальна гальмівна система (ABS) |
| B12 | Діагностичний роз’єм, датчик світла/дощу |
| B13 | Система кліматичного контролю |
| B14 | Правий модуль управління передніми дверима |
| B15 | Компресор кліматичного контролю, електроніка тіла |
| B16 | Допоміжний модуль управління акумулятором, резервуар тиску гальмівної системи |
| Панель запобіжника C (червоний) | |
| C1 | Котушки запалювання двигуна |
| C3 | 2018-2019: не використовується; 2020-2024: нагрівання високої напруги, компресор |
| C5 | Кріплення двигуна |
| C6 | Автоматична передача |
| C7 | Прилад |
| C8 | Свіжий повітряний повітродувка системи кліматичного контролю |
| C9 | Модуль управління склоочисником лобового скла |
| C10 | Динамічний рульовий |
| C11 | Початок двигуна |
| C12 | 2018-2019: не використовується; 2020: Автоматична коробка передач 2021-2024: насос автоматичної коробки передач |
| Панель запобіжників D (чорний) | |
| D1 | Передні передні сидіння |
| D2 | Склоочисники лобового скла |
| D3 | Ліва фара Електроніка |
| D4 | Панорамний скляний дах |
| D5 | Лівий модуль управління вхідними дверима |
| D6 | Розетки |
| D7 | Правий модуль управління задніми дверима |
| D8 | Модуль управління на чотири колеса (Quattro) |
| D9 | Права фара Електроніка |
| D10 | Система пральної машини лобового скла/фара |
| D11 | Лівий модуль управління задні двері |
| D12 | Паркувальний обігрівач |
| Панель запобіжників e (коричневий) | |
| E1 | 2018-2019: вентиляція сидіння, нагріті сидіння, дзеркало заднього погляду, система клімату, задні кліматичні системи управління; 2020-2024: Вентиляція сидіння, електроніка сидіння, електроніка сидіння, дзеркало заднього погляду, задні елементи управління кліматом, діагностичний роз’єм, інформаційна антена дорожнього руху (TMC) |
| E2 | 2018-2019: система клімату; 2020-2024: Модуль управління електричною системою транспортного засобу, модуль управління шлюзом |
| E3 | Налаштування звукового приводу/вихлопного звуку |
| E4 | Передача нагрівальний клапан |
| E5 | Початок двигуна |
| E7 | Активна педаль педалі |
| E8 | Система нічного зору, Активна стабілізація |
| E9 | Адаптивний круїзний асистент, передній радар |
| E11 | Допомога перехрестя, системи допомоги водіям |
Додаткові запобіжники та реле можуть бути встановлені поруч із пристроєм, наприклад Блок регулювання сидіння та рульового управління з пам’яттю тощо.
Багажне відділення

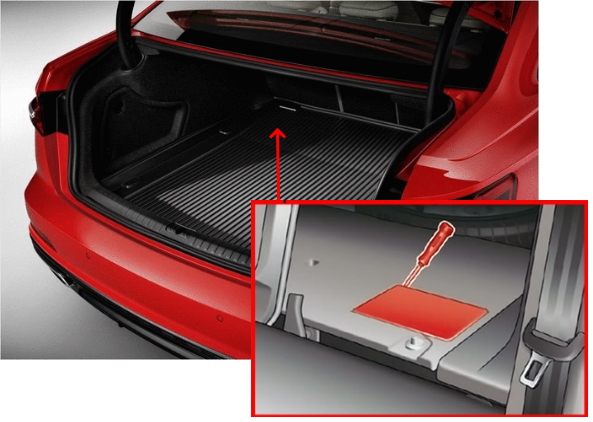

У багажному відділенні, біля спинки сидіння з лівого боку, під захисною кришкою встановлюється інший блок із запобіжниками та реле.

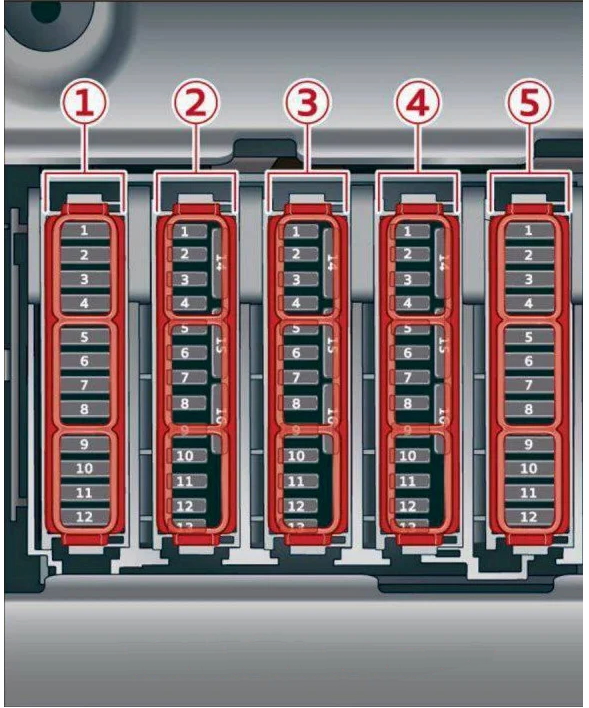

Схема даного блоку
Розподіл
| Панель запобіжників A (чорний) | |
| A1 | 2021-2022: Тепловий контроль |
| A3 | Пасажирський задній натяжник ременя |
| A4 | Бічний натягувач ременя водія |
| A5 | Повітряна підвіска |
| A6 | Автоматична передача |
| A7 | Задній розсувний люк, задній спойлер |
| A8 | Нагріті задні сидіння |
| A9 | 2018-2019: Центральне замикання, задні ліхтарі; 2020: Зліва заднього світла 2021-2024: Модуль управління комфортом, ліве заднє світло |
| A10 | Бічний натягувач ременя водія |
| A11 | 2018-2019: Центральний замок, задній сліпий; 2020: Центральний замок LID відсіку багажу, двері наповнювача палива, покриття багажу 2021-2024: Багажний відсік кришки Центральний замок, двері наповнювача палива, козирок, кришка для багажу |
| A12 | Модуль управління кришкою для багажу |
| Панель запобіжника B (червоний) | |
| B1 | 2018-2019: не використовується; 2020: Модуль управління стабілізацією підвіски |
| B2 | 2018-2019: не використовується; 2020: Перемикач від’єднання служби |
| B4 | 2018-2019: не використовується; 2020: Електромотор 2021-2024: Система електричного приводу, Power Electronics |
| B5 | 2018-2020: гальмівна система 2021-2024: Система гальмування, Система підсилювача гальма |
| B6 | 2018-2019: не використовується; 2020-2022: водяний насос з високою напругою |
| B7 | 2018-2019: не використовується; 2020: Гібридний внутрішній клімат -контроль за допомогою пульта дистанційного керування 2021: Допоміжний кліматичний контроль |
| B8 | 2018-2019: не використовується; 2020: Гібридний компресор системи кондиціонування 2021-2022: компресор системи клімату |
| B9 | Допоміжний модуль управління акумулятором |
| B10 | 2018-2019: не використовується; 2020-2024: Гібридна акумулятор високої напруги |
| B11 | 2018-2019: не використовується; 2020-2024: гібридний зарядний пристрій |
| B14 | 2018-2019: не використовується; 2020-2024: термостат, водяний насос |
| B15 | 2018-2019: не використовується; 2020-2024: Модуль управління теплом управління |
| B16 | 2018-2019: не використовується; 2020: шлюз |
| Панель запобіжників C (коричневий) | |
| C1 | Модуль управління системами допомоги драйверам |
| C2 | 2018-2020: Будка Audi Phone, антена, встановлена на дах 2021-2024: Телефон Audi |
| C3 | 2018-2019: Права передня поперекова підтримка; 2020-2021: Електроніка переднього сидіння, права передня поперекова опора 2022: Права поперекова підтримка |
| C4 | Бічна допомога |
| C5 | 2018-2019: не використовується; 2020-2021: Панель управління системою контролю заднього клімату 2022: Панель дистанційного керування заднім сидінням |
| C6 | Система моніторингу тиску в шинах |
| C7 | Система екстрених дзвінків |
| C8 | 2018-2019: не використовується; 2020-2024: Радіо для паркування, керування паливним бака |
| C9 | Автоматичний важіль селектора передачі |
| C10 | Модуль телевізійного тюнера, зв’язку та телематики |
| C11 | Відкриття/запуск автомобіля (NFC) |
| C12 | Відкривач гаражних дверей |
| C13 | Камера заднього огляду, периферійні камери |
| C14 | Центральне замикання, задні ліхтарі |
| C16 | Передня пасажирська сторона переднього ременя настрою |
| Панель запобіжників D (чорний) | |
| D1-D16 | Не призначений |
| Панель запобіжників e (червоний) | |
| E2 | 2021-2022: зовнішня антена |
| E3 | Вихлопна система, звуковий привід, кондиціонер |
| E4 | Панель управління системою управління кліматом |
| E5 | Правий причіпний причіп світло, регулювання правого заднього сидіння |
| E7 | Причіп причепа |
| E8 | Лівий світловий світло, регулювання правого заднього сидіння |
| E9 | Розетка для зачіпки, акумулятор з високою напругою |
| E10 | На повне приводне спортивне диференціал |
| E11 | Лікування вихлопами |
| E12 | 48 V Генератор |

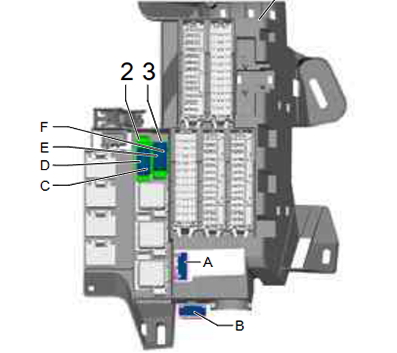

Додаткові предмети
Призначення
- A-15A Регулювання переднього пасажирського сидіння за допомогою блоку контролю пам’яті (правий привід)
- B –
- C – 30A реле з підігрівом
- D – 40A Адаптивна підвіска Електроніка компресора
- E –
- F –
Якщо ви знаєте, як покращити матеріал, напишіть у коментарях.
