7го покоління Buick LeSabre випускався в 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 роках. За цей час модель зазнала рестайлінгу. У нашому матеріалі ви знайдете опис запобіжників і реле Buick LeSabre 7 зі схемами блоків запобіжників, їх розташування і фото приклади виконання. Зверніть увагу на запобіжник прикурювача. Ця інформація також буде корисна власникам Buick Park Avenue 1G, оскільки ці автомобілі мають схожі електричні схеми.
Призначення запобіжників і реле може відрізнятися від представлених і залежить від об’єму двигуна, року випуску і рівня електрообладнання.
Зміст статті
Пасажирський салон
Блок запобіжників

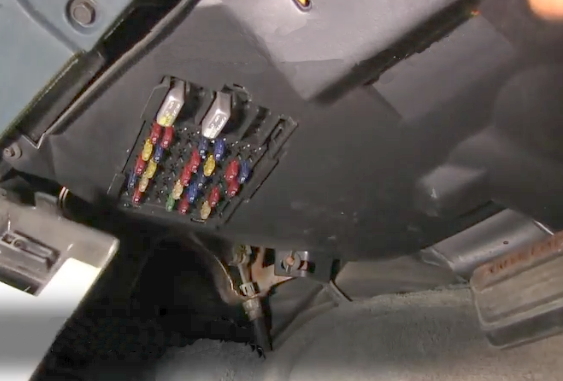

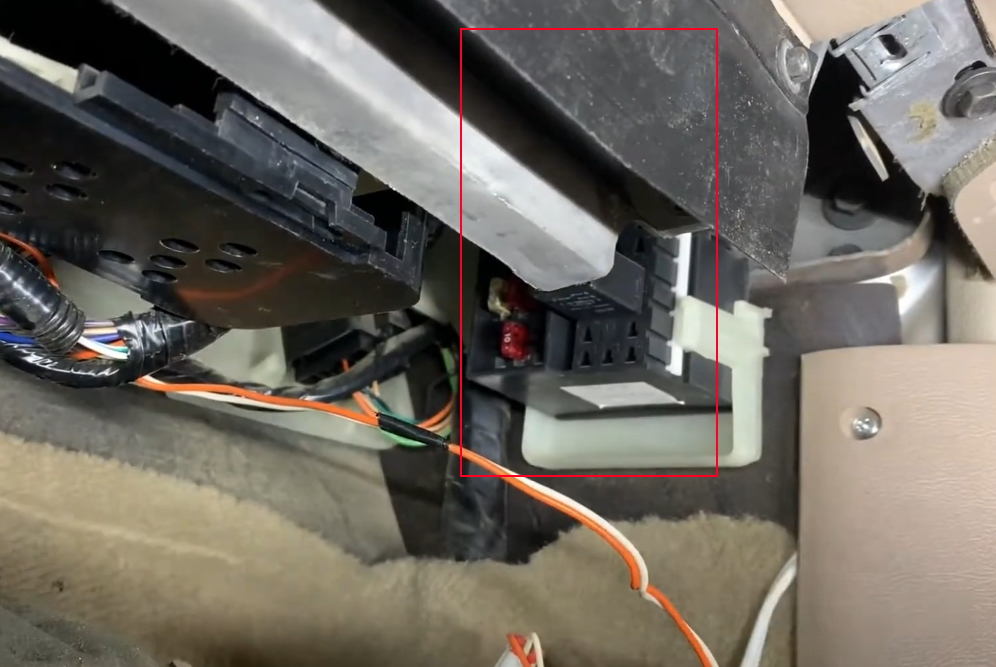

Усередині автомобіля блок запобіжників розташований під панеллю приладів, з боку водія.
Тип 1

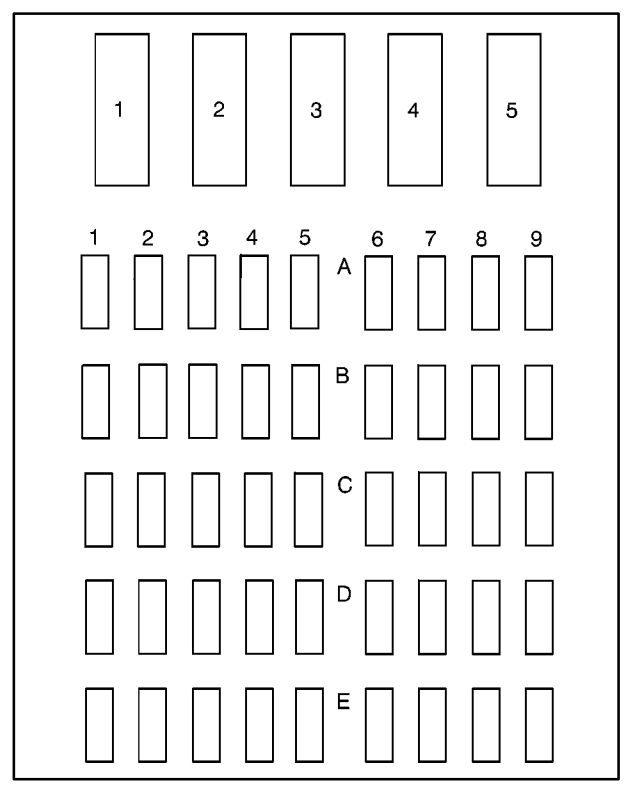

Схема
призначення
| 1 | Не використовується |
| 2 | Не використовується |
| 3 | Автоматичний вимикач сидінь з електроприводом |
| 4 | Не використовується |
| 5 | Не використовується |
| 1A | Ключ PASS |
| 2A | Запасний |
| 3A | Не використовується |
| 4A | Не використовується |
| 5A | HVAC вищого рівня, ALM, круїз-контроль, кластер |
| 6A | Лампи салону, дзеркала з електроприводом |
| 7A | Не використовується |
| 8A | Освітлення по периметру |
| 9A | Не використовується |
| 1B | Покажчик повороту, ліхтарі заднього ходу, BTSI |
| 2B | Запасний |
| 3B | Не використовується |
| 4B | Не використовується |
| 5B | Антиблокувальна система гальм, комп’ютерне керування |
| 6B | Гальмівні та аварійні ліхтарі |
| 7B | Не використовується |
| 8B | Внутрішнє освітлення |
| 9B | Запальничка |
| 1C | Система Air Bag |
| 2C | Запасний |
| 3C | Не використовується |
| 4C | Не використовується |
| 5C | Вентилятори охолодження, трансмісія |
| 6C | Паркувальні ліхтарі, ліхтарі салону |
| 7C | Не використовується |
| 8C | Паркувальні ліхтарі |
| 9C | Радіо, Кластер |
| 1D | Telltale, Chime, Cluster, RAC, LCM |
| 2D | Запасний |
| 3D | Дзеркала з підігрівом |
| 4D | Не використовується |
| 5D | База NC |
| 6D | Не використовується |
| 7D | TCC |
| 8D | радіо |
| 9D | Не використовується |
| 1E | Не використовується |
| 2E | Система Air Bag, PASS-Key |
| 3E | Не використовується |
| 4E | Не використовується |
| 5E | Задній антитуман |
| 6E | Не використовується |
| 7E | Різне Двигун без OBD II |
| 8E | Двірники, Омивач |
Запобіжник 9В відповідає за роботу прикурювача.
Тип 2

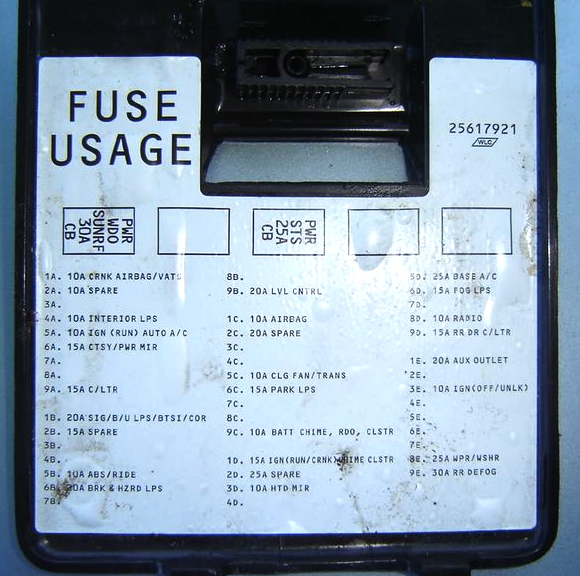

Звірте призначення елементів за своїми схемами на звороті обкладинки блоку.

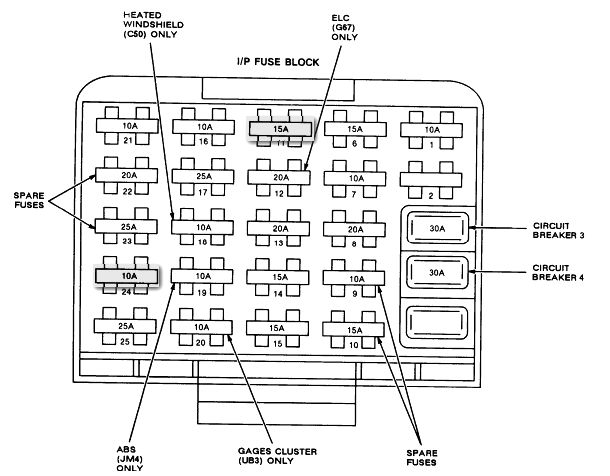

Тип 3
Схема
Позначення
| 1 | 10A Додаткова система безпеки (SRS) Система безпеки |
| 2 | |
| 3 | Електросклопідйомники 30А Люк |
| 4 | 30A Пам’ять сидінь Електричний дзеркальний модуль Центральний замок Сидіння з електроприводом Підігрів заднього скла Приймач безключового доступу |
| 5 | |
| 6 | Дзеркало заднього виду з електроприводом 15А Сидіння з пам’яттю Електричний дзеркальний модуль Панель приладів Система оповіщення Додаткова система безпеки (SRS) |
| 7 | 10A Додаткова система безпеки (SRS) |
| 8 | 20A Зовнішнє освітлення |
| 9 | Запасний запобіжник 10А |
| 10 | 15A Запасний запобіжник |
| 11 | 15А Панель приладів Внутрішнє освітлення Диммер радіо Система оповіщення Кондиціонер Лампочка монітор |
| 12 | 20А Електронний контроль рівня |
| 13 | 20A Зовнішнє освітлення ABS Блок контролю тяги |
| 14 | 15А Фари Зовнішнє освітлення |
| 15 | 15A Внутрішнє освітлення Сидіння з пам’яттю Електричний дзеркальний модуль Сидіння з електроприводом Електричні дзеркала Дверні світильники |
| 16 | 10A Вентилятор(и) охолодження Впорскування палива |
| 17 | 25А Кондиціонер Блок круїз-контролю Підігрів заднього скла Електронний контроль рівня |
| 18 | |
| 19 | 10A ABS Блок контролю тяги |
| 20 | Лампочка монітора 10А Панель приладів |
| 21 | 10A Внутрішнє освітлення Диммер |
| 22 | 20A Запасний запобіжник |
| 23 | 25A Запасний запобіжник |
| 24 | 10A Внутрішнє освітлення радіо Диммер |
Блок запобіжників і реле
З боку пасажира внизу панелі знаходиться блок запобіжників і реле.
Тип 1

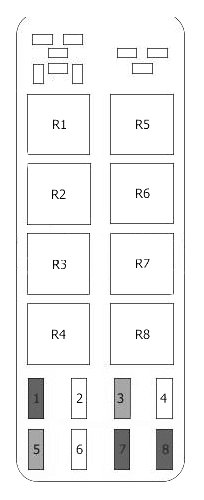

Схема
Виділення
| 1 | 10А Кондиціонер |
| 2 | |
| 3 | 15А Центральний замок Приймач безключового доступу Внутрішнє освітлення Електрична антена Дверні світильники |
| 4 | 20А Горни Закривання багажного відділення Приймач безключового доступу |
| 5 | 15А Впорскування палива Система стартера Система зарядки Круїз контроль Кондиціонер Електронний підсилювач керма |
| 6 | 20А Блок керування паливною системою Система запалювання |
| 7 | 10А Блок керування паливною системою |
| 8 | 10А Охоронна система Впорскування палива Панель приладів |
| R1 | Реле центрального замка |
| R2 | Реле обігріву заднього скла |
| R3 | Реле відкриття багажного відділення |
| R4 | Не використовується |
| R5 | Не використовується |
| R6 | Реле паливного насоса Додаткове реле, ТНВД |
| R7 | Електронне реле контролю рівня |

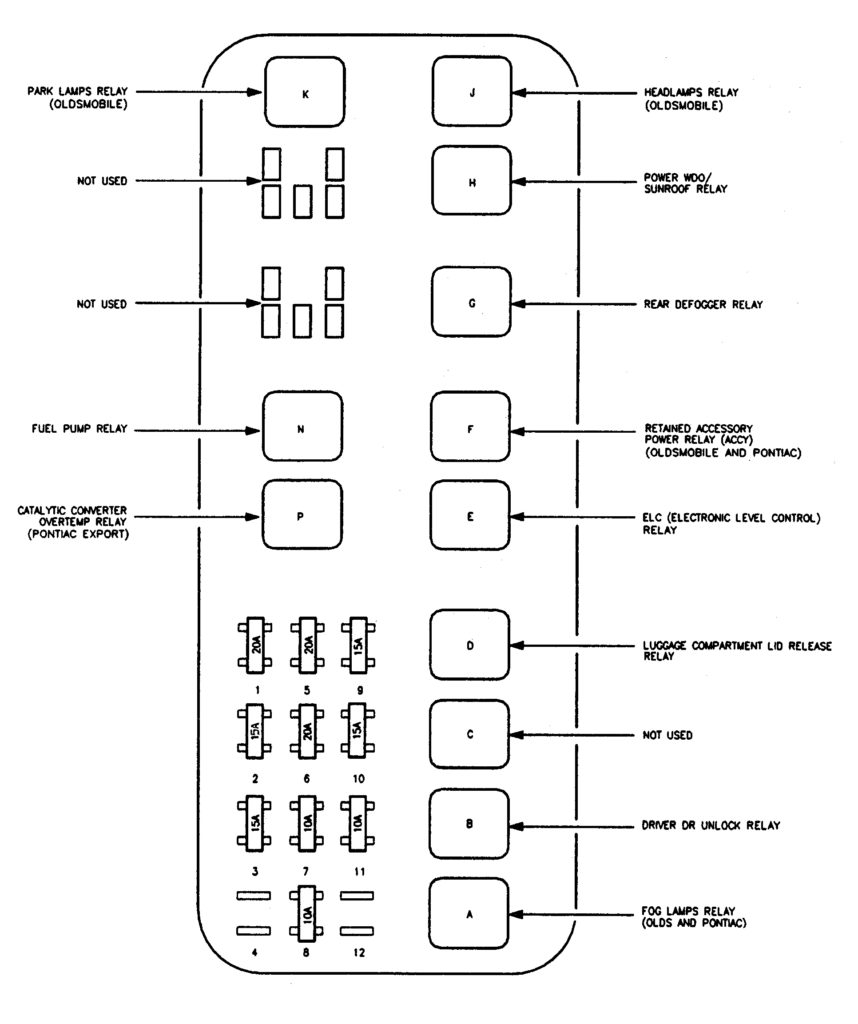

Тип 2
Схема
Призначення
| Запобіжник DR LKS 1 | 20A Модуль керування кузовом (MALL), ліве реле ізоляції замка передніх дверей (з AU0) |
| Запобіжник 2 RAC/TRUNK REL | 15A Реле звільнення кришки багажного відділення, Реле живлення антени, Модуль дистанційного керування функціями (RFA), Реле RAP |
| Запобіжник HORN 3 | Реле звукового сигналу 15А |
| РІЗНЕ ENG (OBD II) Запобіжник 5 | 10A Викиди випаровування (EVAP) Клапан продувки каністри, вентиляційний клапан випаровування (EVAP), датчики кисню з підігрівом |
| ПАЛИВНИЙ НАСОС Запобіжник 6 | Реле паливного насоса 20A, модуль керування запалюванням |
| Запобіжник ІНЖЕКТОРА 7 | 10А паливні форсунки |
| Запобіжник PCM 8 | Комбінація приладів 10A, датчик масової витрати повітря (MAF), PCM, модуль декодера положення трансмісії (Pontiac/Oldsmobile з D55) |
| Запобіжник ЗВОРОТНИЙ ЗВ’язок кондиціонера 11 | 10A Обігрівач і програматор кондиціонера |
| FOG LPS Relay A (Pontiac/Oldsmobile) | Протитуманні фари |
| PERIM LPS Relay A (Buick) | Ліхтарі заднього ходу, ліхтарі поворотів |
| DRIVER DR UNLOCK Relay B | Приводи дверних замків, соленоїд замка паливних дверей (Pontiac з AU0) |
| TRUNK REL Реле D | Привід відкривання кришки заднього відділення |
| Реле ELC E | Компресор з автоматичним контролем рівня |
| RAP ACCY Реле F | Радіо запобіжник |
| RR DEFOG Реле G | Модуль радіоантени (Buick), антизапотівач заднього скла (Oldsmobile/Pontiac) |
| PWR WDO/ЛЮК ДАХУ Реле H | Електросклопідйомники, Електролюк |
| Реле HDLPS J | Модуль керування лампою (LCM) |
| PARK LPS Relay K | Зовнішні лампи |
| Реле ПАЛИВНОГО НАСОСА N | Паливний бак |
Моторний відсік

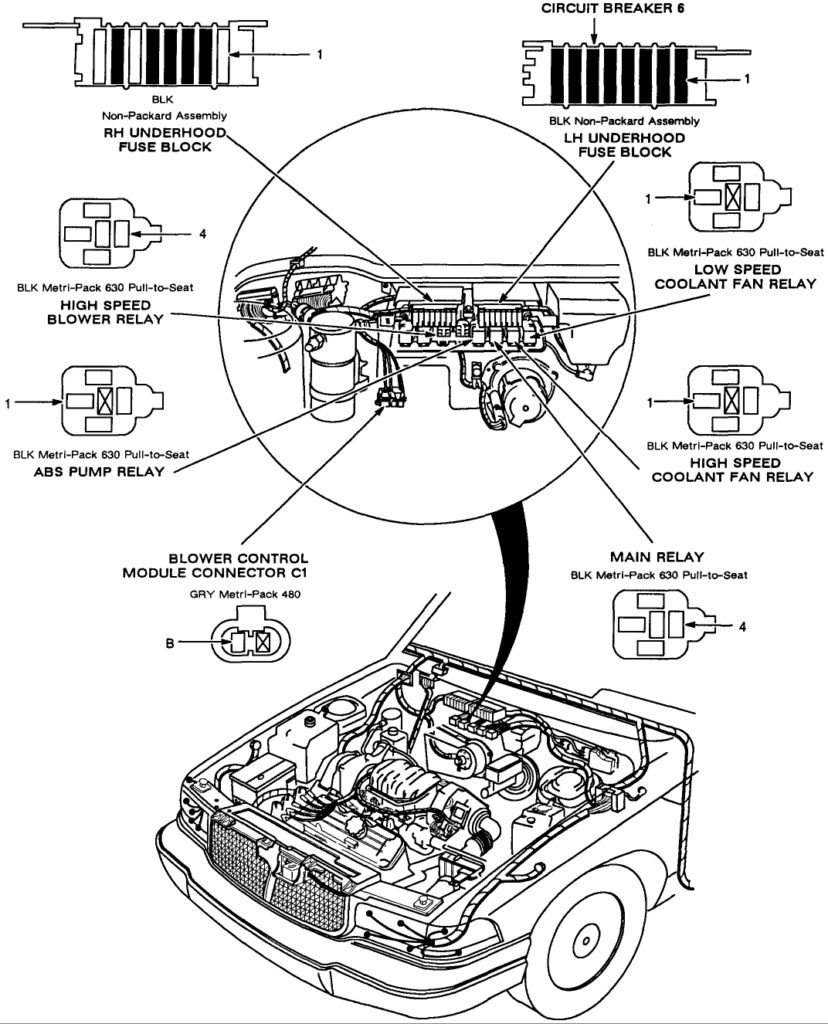

Під капотом блок запобіжників і реле знаходиться з правого тильного боку і прикритий захисною кришкою.

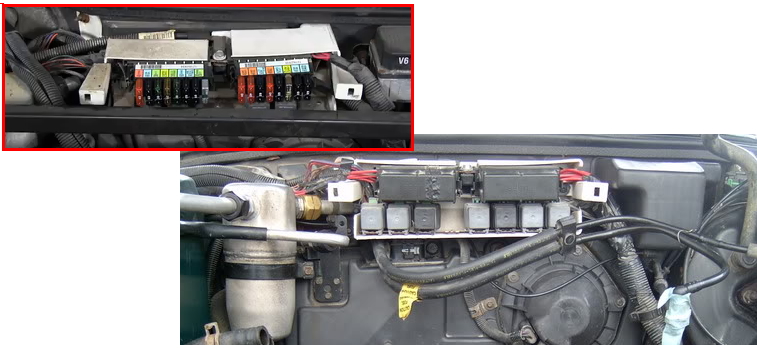

Фото приклад

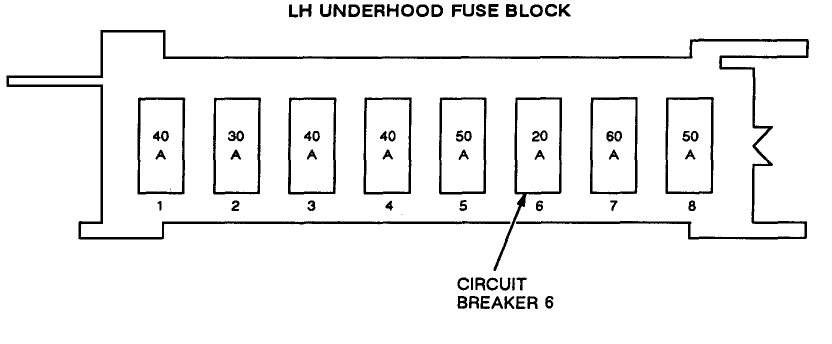

Схема лівої коробки запобіжників
Розшифровка
| 1 | 40A антиблокувальна система гальм/система контролю тяги |
| 2 | 30A антиблокувальна система гальм/система контролю тяги |
| 3 | 40A Кондиціонер, електронний контроль рівня, панель приладів, внутрішні лампи, монітор ламп, радіо, система захисту від крадіжки, попередження та сигналізація. |
| 4 | Вентилятори охолоджуючої рідини 40A |
| 5 | 50A антиблокувальна система гальм/система контролю тяги, фари, зовнішні ліхтарі, освітлення входу, внутрішні ліхтарі, дзеркала з електроприводом, сидіння з електроприводом |
| 6 | 20A Фари, зовнішні ліхтарі |
| 7 | 60А запалювання |

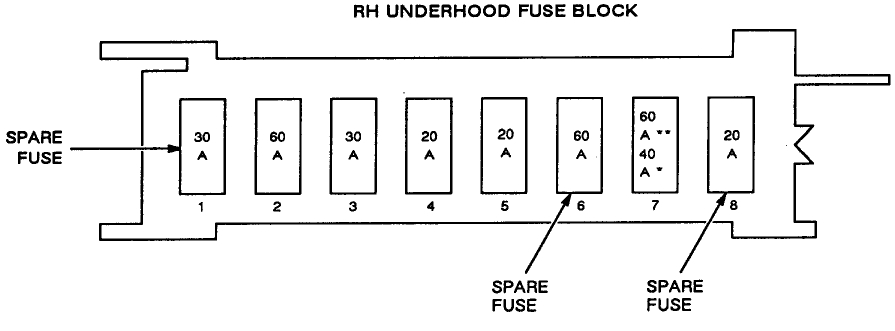

Схема правої коробки запобіжників
призначення
| 1 | Запасний запобіжник 30A |
| 2 | 60А запалювання |
| 3 | 30А Кондиціонер |
| 4 | 20A Силовий модуль керування трансмісією (PCM), система захисту від крадіжки |
| 5 | 20A Delco-Bose® Music System (з UQ4) Запасний запобіжник (без UQ4) |
| 6 | Запасний запобіжник 60A |
| 7 | 40/60А Горни. Освітлення входу, кришка багажного відділення, що відкидається, внутрішні ліхтарі, електрична антена, електропривод дверних замків, дистанційний доступ без ключа |
Якщо є що додати – пишіть в коментарях.
