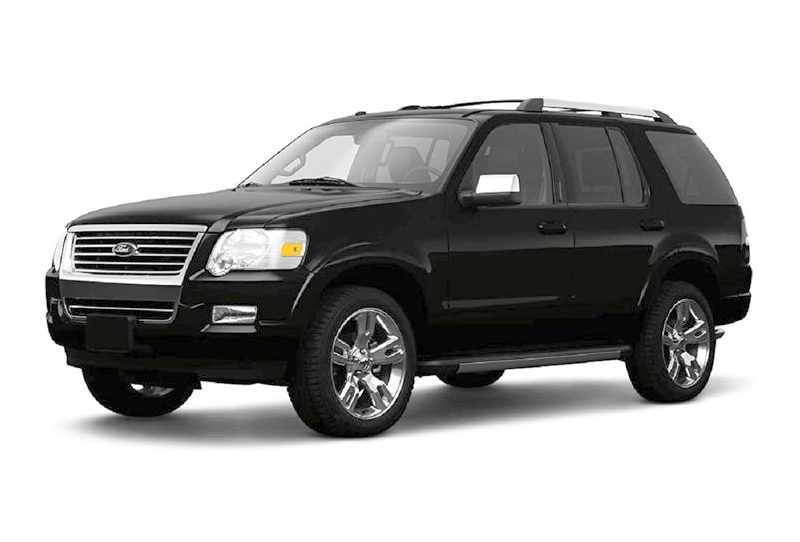

Ford Explorer 4 покоління випускався в 2006 2007 2008 2009 2010 роках з позначенням U251. За цей час модель була оновлена. У нашій статті ви знайдете а позначення запобіжників і реле Ford Explorer 4 зі схемами коробок, розташування та фото коробки запобіжників. Зверніть увагу на запобіжник прикурювача.
Призначення елементів в коробках може відрізнятися від представленого. Перевірте свою технічну документацію.
Чи не те покоління, чи схеми не підходять? Подивіться інші Ford Explorer:
[ Ford Explorer 2G (1995-2003) ]
[Ford Explorer 3G (2002-2005) ]
[ Ford Explorer 5G (2010-2020) ]
[ Ford Explorer 6G (2020-2025) ]
Зміст статті
Пасажирський салон
Блок запобіжників і реле розташований під панеллю приладів з боку водія.
Схема
призначення
| 1 | 20A Місячний дах, Регульовані педалі, Пам’ять сидінь, Поперековий мотор |
| 2 | Живлення мікроконтролера 5A |
| 3 | 20А Радіо, Підсилювач навігації, GPS модуль |
| 4 | 10A Роз’єм бортової діагностики (OBD II). |
| 5 | Місячний дах 5A, підсвічування перемикача дверних замків, дзеркало заднього виду з автоматичним затемненням |
| 6 | 20A Двигун розблокування скла, відмикання/замикання дверей |
| 7 | 15A Зупинка/поворот причепа |
| 8 | 15A Потужність замка запалювання, Пасивна протиугінна система (PATS), Кластер |
| 9 | 2A 6R Модуль керування трансмісією/модуль керування трансмісією (запалювання RUN/START), реле паливного насоса |
| 10 | 5A Реле переднього склоочисника RUN/ACC у коробці розподілу електроенергії (PDB) |
| 11 | 5А Запуск радіо |
| 12 | 5A Двигун заднього склоочисника RUN/ACC, реле зарядки акумулятора причепа в PDB, радіо |
| 13 | 15A Дзеркало з підігрівом, Індикатор заднього розморожування ручного клімату |
| 14 | 20А Горн |
| 15 | 10А Лампи заднього ходу |
| 16 | 10А Лампи заднього ходу причепа |
| 17 | 10A Модуль керування обмеженнями, кількість пасажирів |
| 18 | 10A Система допомоги при паркуванні заднім ходом, перемикач Roll Stability Control™ (RSC®), RSC®, модуль 4×4, перемикач 4×4, перемикачі підігріву сидінь, додатковий клімат-контроль |
| 19 | Не використовується |
| 20 | 10A Система клімат-контролю, Перемикач гальм |
| 21 | Не використовується |
| 22 | Гальмівний перемикач 15A, двоколірні стоп-сигнали, стоп-ліхтар з високим кріпленням, усі поворотники |
| 23 | 15A Салонні лампи, Калюжні лампи, Енергозбереження, Підсвічування приладів, Homelink |
| 24 | Блок керування 10A, індикатор крадіжки |
| 25 | 15A Лампи для буксирування причепа |
| 26 | 15A Номерний знак/задній парковий ліхтар, Передні паркові ліхтарі, ручний клімат |
| 27 | 15А Триколірні стоп-сигнали |
| 28 | 10А Клімат контроль |
Деякі реле розташовані з обох боків від блоку запобіжників у салоні. Для обслуговування цих реле зверніться до свого авторизованого дилера.
- Реле 1 – Затримка ACC
- Реле 2 – Розморожування ззаду
- Реле 3 – Габаритні ліхтарі
- Реле 4 – ПУСК/ПУСК
Моторний відсік
Блок запобіжників і реле знаходиться в моторному відсіку зліва.
Розташування
Схема
Позначення
| 1 | 50A Батарея живлення 2 (панель запобіжників у салоні) |
| 2 | 50A Батарея живлення 3 (панель запобіжників у салоні) |
| 3 | 50A Батарея живлення 1 (панель запобіжників у салоні) |
| 4 | 30A Паливний насос, Форсунки |
| 5 | 30A Сидіння третього ряду (ліворуч) |
| 6 | 40A Насос антиблокувальної системи гальм (ABS). |
| 7 | 40A Модуль керування трансмісією (PCM) |
| 8 | Не використовується |
| 9 | Не використовується |
| 10 | Сидіння з електроприводом 30A (праворуч) |
| 11 | 30А Стартер |
| 12 | 30A Сидіння третього ряду (праворуч) |
| 13 | Зарядний пристрій для буксирувального акумулятора на 30 А |
| 14 | 30A Пам’ять сидінь |
| 14 | 40A Сидіння без пам’яті |
| 15 | 40A Розморожування ззаду, Підігрів дзеркал |
| 16 | Мотор переднього вентилятора 40A |
| 17 | 30A Електронні гальма причепа |
| 18 | 30A Допоміжний двигун повітродувки |
| 19 | 30А Підножки |
| 20 | Двигун переднього склоочисника 30А |
| 21 | 20A Задня точка живлення |
| 22 | Сабвуфер 20А |
| 23 | 20A 4×4 |
| 24 | 10A PCM – підтримка живлення, вентиляційний отвір каністри |
| 25 | 20A передня розетка живлення/прикурювач |
| 26 | Модуль 20A 4×4 (лише двигун 4,6 л) |
| 27 | Модуль трансмісії 20A 6R (лише двигун 4,6 л) |
| 28 | 20А Підігрів сидінь |
| 29 | 15A Фари (праворуч) |
| 30 | 25A Задній склоочисник |
| 31 | 15A Протитуманні фари |
| 32 | Електродвигун дзеркал 5А |
| 33 | Клапан ABS 30А |
| 34 | 15A Фари (ліворуч) |
| 35 | Муфта кондиціонера 10А |
| 36 | Розетка живлення консольного відсіку 20A |
| 37 | 30А двигун водійського скла |
| 38 | Трансмісія 15A 5R (лише двигун 4,0 л) |
| 39 | Живлення 15A PCM |
| 40 | 15A Муфта вентилятора, клапан примусової вентиляції картера (PCV), реле муфти кондиціонера |
| 41 | 15A Модуль супутникового радіо, DVD, SYNC® |
| 42 | Резервний перемикач гальм на 15A, електронний клапан керування випарами, датчик масової витрати повітря, датчик кисню у вихлопних газах з підігрівом (HEGO), EVR, змінна фаза газорозподілу (VCT)l (лише двигун 4,6 л), VCT2 (тільки двигун 4,6 л), CMCV ( Тільки двигун 4,6 л), датчик моніторингу каталізатора |
| 43 | 15A Котушка на штекері (тільки двигун 4,6 л), вежа котушки (тільки двигун 4,0 л) |
| 44 | 15А Форсунки |
| 45B | Не використовується |
| 45A | Не використовується |
| 46B | Не використовується |
| 46A | Не використовується |
| 49 | Реле паливного насоса |
| 50B | Реле зчеплення кондиціонера |
| 50A | Реле протитуманних фар |
| 51 | Не використовується |
| 52 | Не використовується |
| 53 | Інтегрований запуск одним дотиком (OTIS) (діод) |
| 54 | Реле зарядки акумулятора причепа |
| 55B | Реле переднього склоочисника |
| 55A | PCM реле |
| 56B | Реле стартера |
Запобіжники під номерами 21 і 25 відповідають за роботу прикурювача.
Знайшли помилку або є що додати – пишіть в коментарях.
