Buick Park Avenue 2 2 покоління випускалося в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 роках. Наведемо інформацію з описом запобіжників і реле Buick Park Avenue 2 зі схемами блоків запобіжників, їх розташуванням і фото прикладами виконання. . Виділимо запобіжник прикурювача.
Призначення запобіжників і реле може відрізнятися від представлених і залежить від об’єму двигуна, року випуску і рівня електрообладнання.
Зміст статті
Пасажирський салон
Блок запобіжників

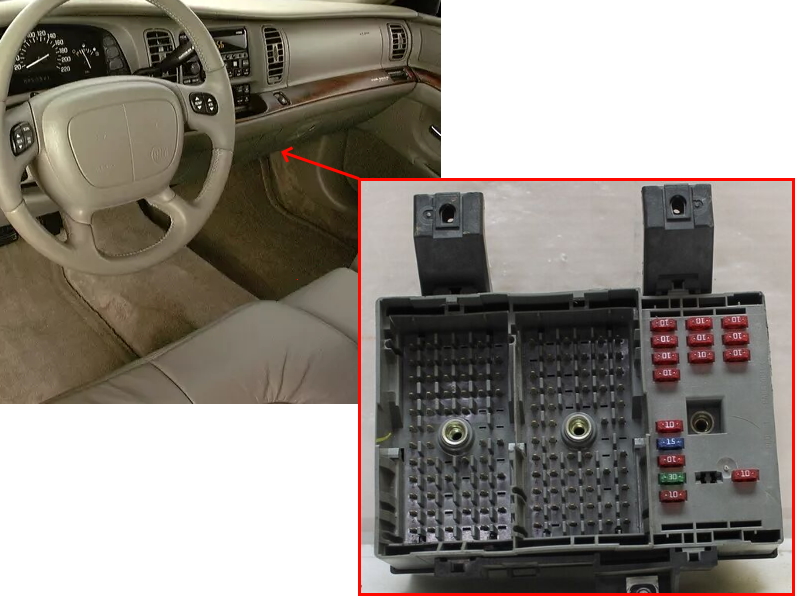

Усередині автомобіля блок запобіжників розташований під панеллю приладів, з боку пасажира.

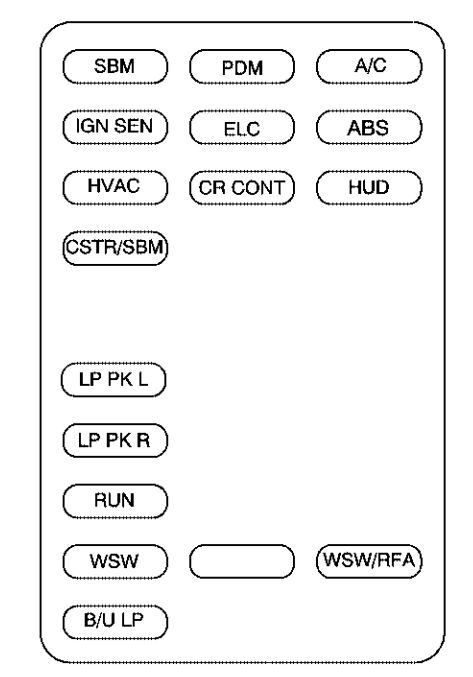

Схема
призначення
| SBM | Внутрішні світильники |
| PDM | Модуль PDM |
| A/C | Двигун HVAC, змішані двигуни HVAC |
| IGN SEN | EC дзеркало, водійське сидіння HTS, реле заднього протитуману, модуль MEM, датчик LVL охолодження, підігрів сидіння |
| ELC | HVAC Flat Pk Mtrs, електронний датчик контролю рівня, електронний датчик контролю рівня (R Bec) |
| ABS | Модуль антиблокувальної гальмівної системи |
| HVAC | Керівник головного відділу HVAC, програміст HVAC, IPC |
| CR CONT | Кроковий двигун Cruise, Cruise Switch |
| HUD | Перемикач HUD, дисплей HUD |
| CSTR/SBM | Програматор HVAC, панель приладів, SBM (275 до LCM) (1135 до BTSI SL) |
| LP PK L | Підкапотний ліхтар, L PK/боковий ліхтар, L Парковий ліхтар/ліхтар повороту, SBM, L Задня сигнальна лампа, L Задній/стоп-ліхтар, L Задній габаритний ліхтар |
| LP PK R | Rt Pk/ габаритний ліхтар, Rt PK/ ліхтар повороту, Rt задній/ знаковий ліхтар, Rt задній/ стоп-сигнал, Rt задній габаритний ліхтар, стоп/задні ліхтарі, задні/сигнальні ліхтарі, ліхтар ліцензії, RFA |
| БІГАТИ | Біг/ Аксесуар |
| WSW | Двигун склоочисника |
| Пустий | Не використовується |
| WSW/RFA | Перемикач склоочисника, RFA, Rain Sense |
Деякі додаткові запобіжники можуть бути встановлені поруч: периметральні лампи, аксесуари, запалювання 3.
Блок запобіжників і реле

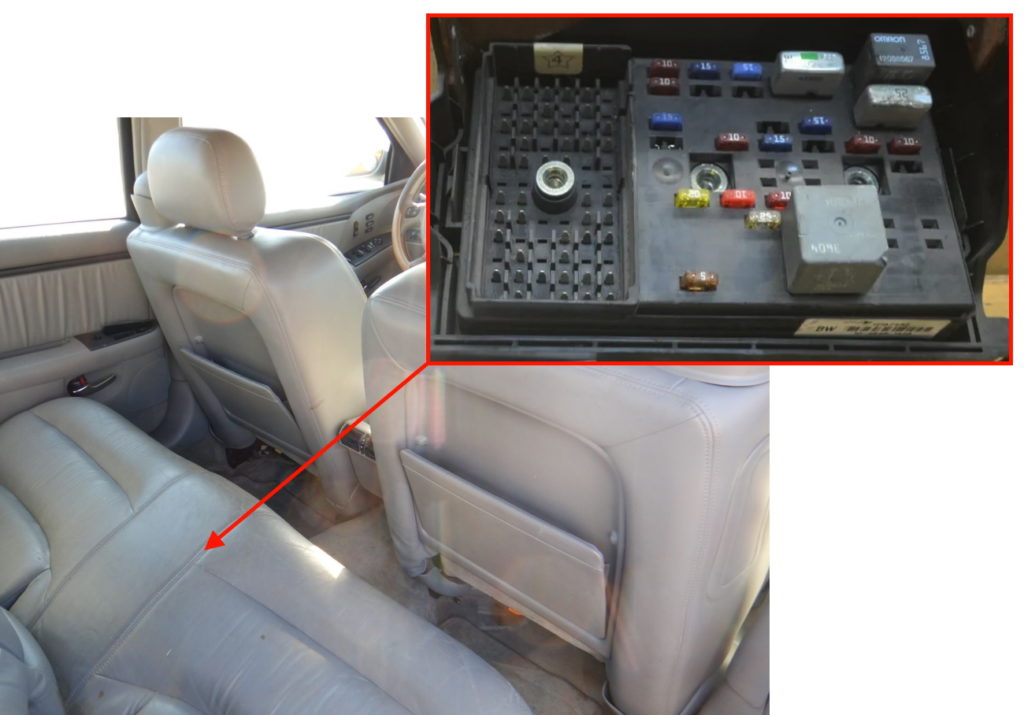

Інший блок запобіжників розташований під заднім сидінням.

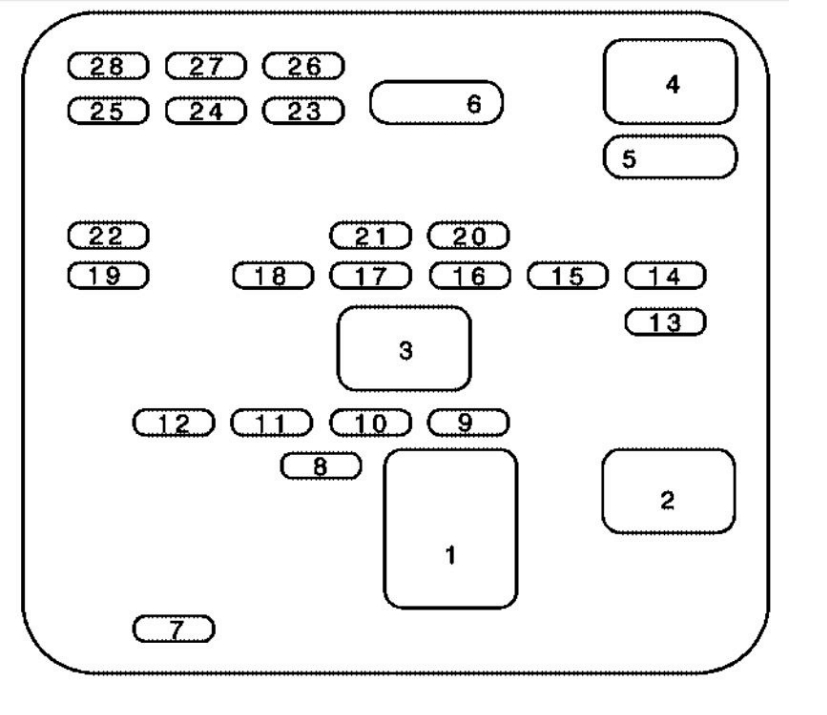

Схема
Виділення
| 7 | Crank |
| 8 | 1998-1999: допоміжний вихід (2 в Cn), допоміжний вихід (1 в St) 2000-2005: Аутлет аксесуарів |
| 9 | Модуль керування трансмісією для круїзу |
| 10 | Модуль SBM |
| 11 | Радіо/телефон |
| 12 | Люк |
| 13 | Запасний |
| 14 | CD чейнджер, телефон |
| 15 | Модуль дверей водія |
| 16 | Запасний |
| 17 | 1998-1999: підсилювач, керівник радіо 2000-2005: Радіо |
| 18 | Модуль підігріву сидіння водія |
| 19 | Модуль задніх дверей |
| 20 | 1998-1999: соленоїд дверцята паливного бака Rel, реле випуску багажника, DLC 2000-2005: Випуск багажника |
| 21 | Запасний |
| 22 | Панель приладів Попільничка Прикурювач |
| 23 | Запасний |
| 24 | Запасний |
| 25 | Модуль підігріву пасажирського сидіння |
| 26 | Права задня запальничка |
| 27 | Ліва задня запальничка |
| 28 | RFA, модуль пам’яті сидіння, перемикач сидіння водія |
| Реле | |
| 1 | Підсвічування з підігрівом |
| 2 | Збережена додаткова потужність (RAP) |
| 3 | Звільнення багажника |
| 4 | Електронний контроль рівня |
| 5 | Сидіння з електроприводом |
У Buick Park Avenue 2G наступні запобіжники, що керують прикурювачем (розеткою): запобіжник №8 для додаткових розеток/розетки для аксесуарів, запобіжник №26 для правого заднього прикурювача та запобіжник №27 для лівого заднього сигарета Запальничка, розташована в задньому блоку запобіжників під сидінням.
Моторний відсік
Блок запобіжників і реле

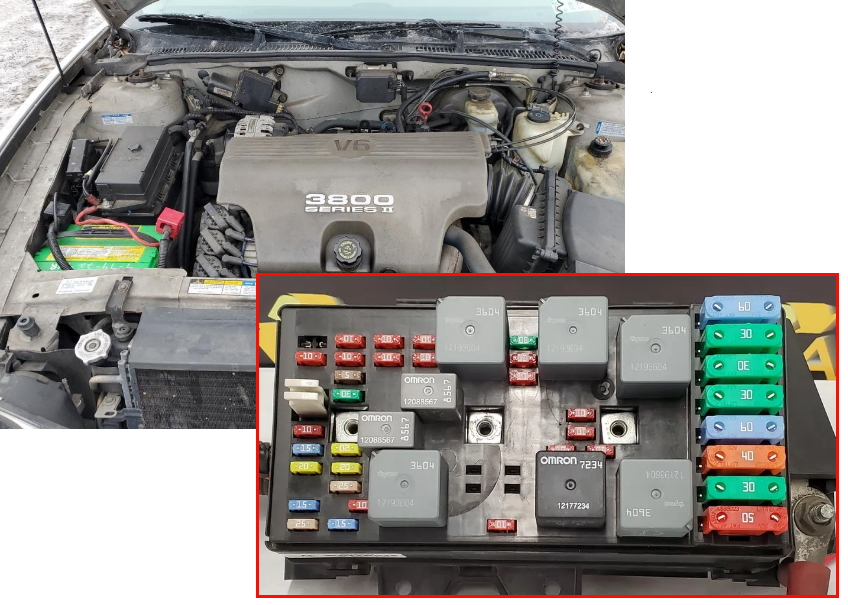

Під капотом з правого боку розташований основний блок запобіжників.
Тип 1

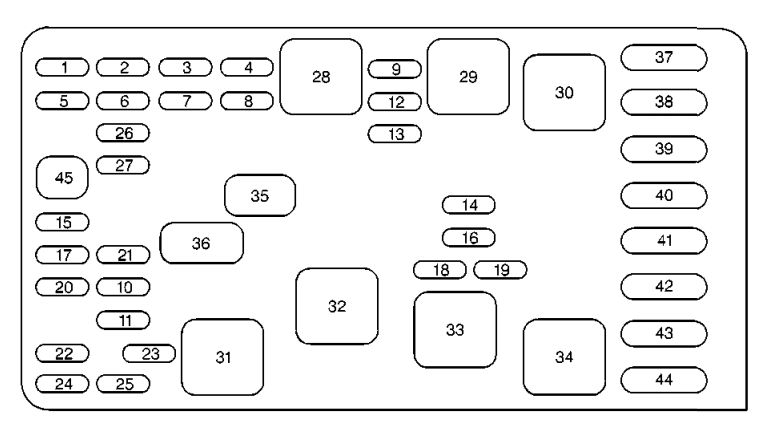

Схема
Призначення
| 1 | Не використовується |
| 2 | SBM, LCM |
| 3 | сигнал повороту |
| 4 | До датчика кисню, після датчика кисню |
| 5 | Модуль SDM-R |
| 6 | PCM, датчик MAF |
| 7 | AC Clutch |
| 8 | Перемикач гальм, трансмісія, PCM/ EGR Ref, Lin EGR, Cnstr Purge Sol, Cnstr Purge SW |
| 9 | Horn Relay |
| 10 | Не використовується |
| 11 | Не використовується |
| 12 | Інжектори №1-6 |
| 13 | Модуль запалювання |
| 14 | Rt Дальнє світло |
| 15 | Не використовується |
| 16 | Lt Дальнє світло |
| 17 | Не використовується |
| 18 | Rt Ближнє світло |
| 19 | Лейтенант ближнього світла |
| 20 | Покажчик повороту, степпер Mtr, стоп-сигнал, CHMSL |
| 21 | Реле паливного насоса (провід у BEC) |
| 22 | Замок запалювання |
| 23 | У Key Module, PCM |
| 24 | Лампа IP BEC-B/U |
| 25 | Модуль Flasher |
| 26 | Не використовується |
| 27 | Не використовується |
| 28 | Реле – запалювання |
| 29 | Естафета–Клаксон |
| 30 | Реле–Вентилятор охолодження №2 |
| 31 | Реле-стартер |
| 32 | Не використовується |
| 33 | Реле–Вентилятор охолодження S/P |
| 34 | Реле–Вентилятор охолодження №1 |
| 35 | Реле–A/C CLU micro |
| 36 | Реле–паливний насос мікро |
| 37 | БАТ №1 |
| 38 | Двигун вентилятора HVAC |
| 39 | Реле низької швидкості вентилятора |
| 40 | Модуль LCM |
| 41 | БАТ №2 |
| 42 | IGN |
| 43 | Стартер |
Тип 2

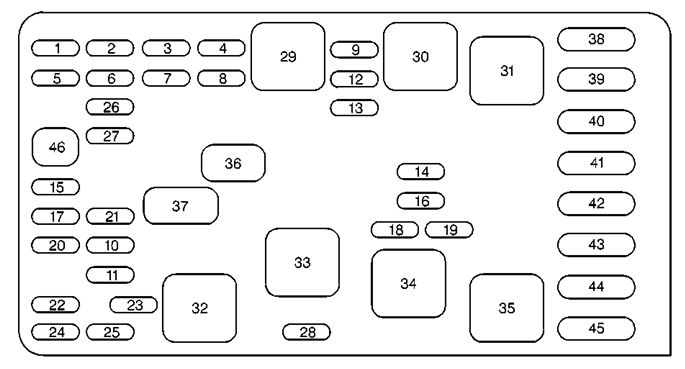

Схема
Розшифровка
| 1 | 2000-2004: Air Sol 2005: не використовується |
| 2 | SBM, LCM |
| 3 | сигнал повороту |
| 4 | До датчика кисню, після датчика кисню |
| 5 | Подушка безпеки (SIR) |
| 6 | Модуль керування трансмісією |
| 7 | Муфта кондиціонера |
| 8 | Подача запалювання |
| 9 | Horn Relay |
| 10 | Запасний |
| 11 | Запасний |
| 12 | Інжектори №1-6 |
| 13 | С-31 |
| 14 | Праве дальнє світло |
| 15 | Запасний |
| 16 | Ліве дальнє світло |
| 17 | Запасний |
| 18 | Праве ближнє світло |
| 19 | Ліве ближнє світло |
| 20 | СТІЙ |
| 21 | Реле паливного насоса (провід у BEC) |
| 22 | Біг/Прокрутка |
| 23 | Модуль керування трансмісією |
| 24 | Паркувальні ліхтарі |
| 25 | Мигалки небезпеки |
| 26 | Запасний |
| 27 | Запасний |
| 28 | АБС №2 |
| 38 | кажан #1 |
| 39 | Двигун повітродувки |
| 40 | Вентилятор охолодження 1 |
| 41 | Налобний ліхтар |
| 42 | БАТ №2 |
| 43 | запалювання |
| 44 | Стартер |
| 45 | ABS |
| 46 | Знімач запобіжників |
| Реле | |
| 29 | запалювання |
| 30 | Горн |
| 31 | Вентилятор охолодження 1 |
| 32 | Стартер |
| 33 | Не використовується |
| 34 | Вентилятор охолодження SP |
| 35 | Вентилятор охолодження 2 |
| 36 | Муфта кондиціонера |
| 37 | Паливний насос |
| 36 | Муфта кондиціонера |
