4-те покоління Mitsubishi Outlander випускалося у 2022, 2023, 2024, 2025, 2026, 2027 роках з різними варіантами двигунів, включаючи гібридну версію Outlander PHEV. За цей час модель отримала оновлення. У цій статті ви знайдете опис запобіжників та реле Mitsubishi Outlander 4 зі схемами блоків запобіжників, їх розташуванням та фото-прикладами виконання. Виділимо запобіжник, який відповідає за прикурювач.
Конструкція блоків може відрізнятися від показаної та залежить від року випуску і рівня електричного оснащення вашого автомобіля.
Пасажирський салон

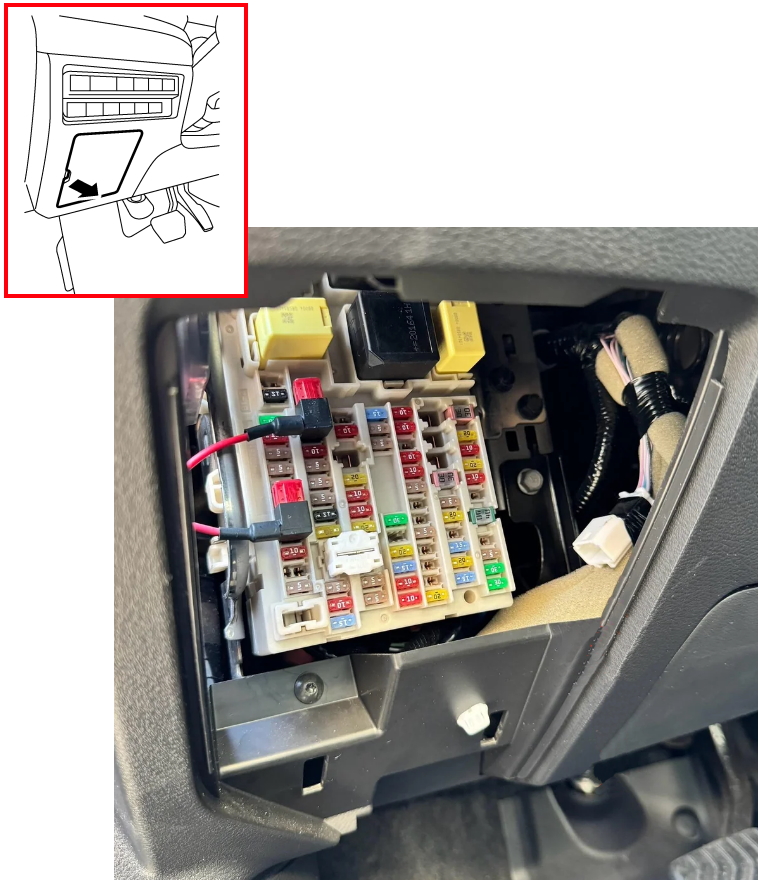

Блок запобіжників встановлений під панеллю з боку водія за захисною кришкою.

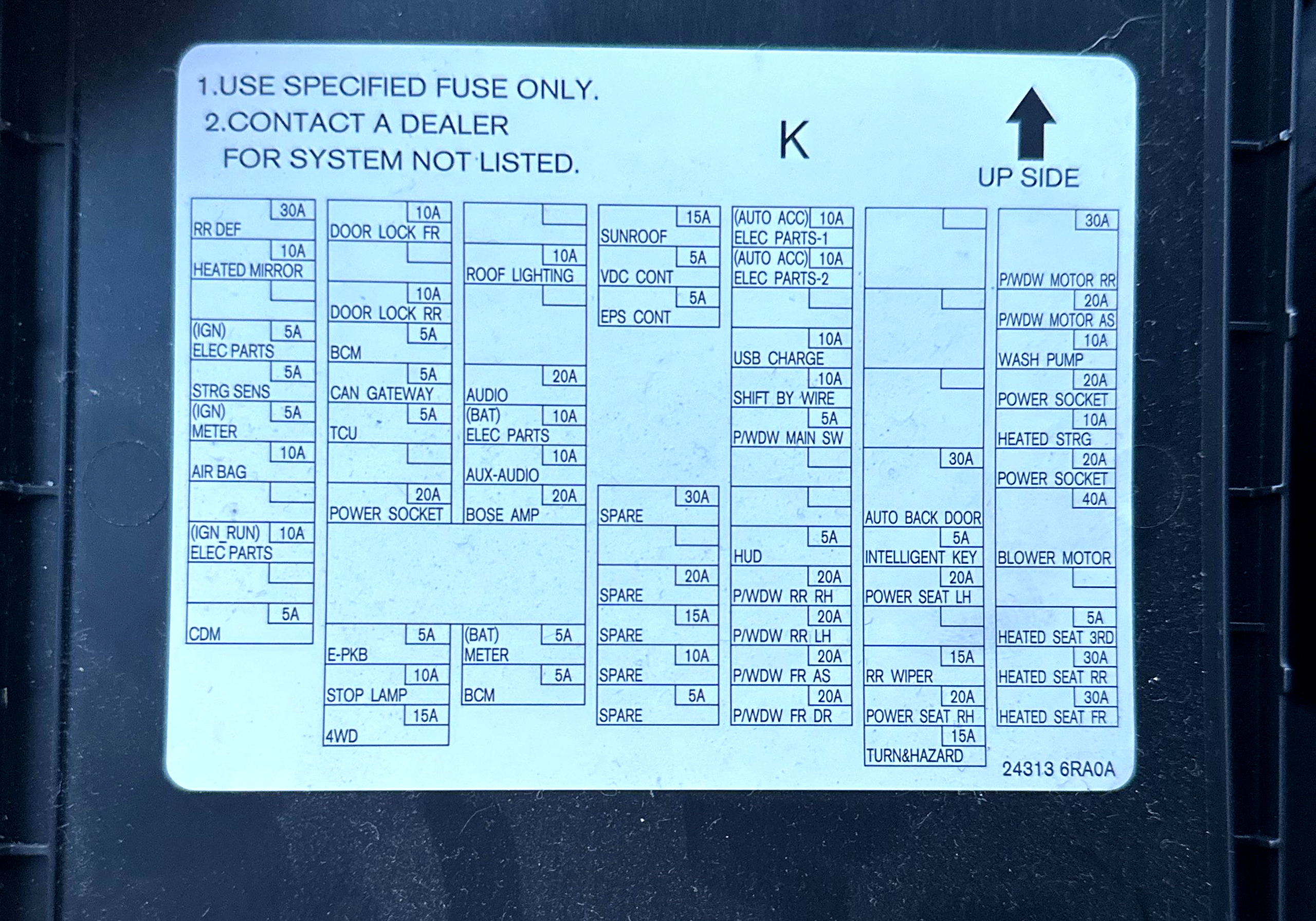

Звіряйте опис зі своїми схемами на зворотному боці кришки.

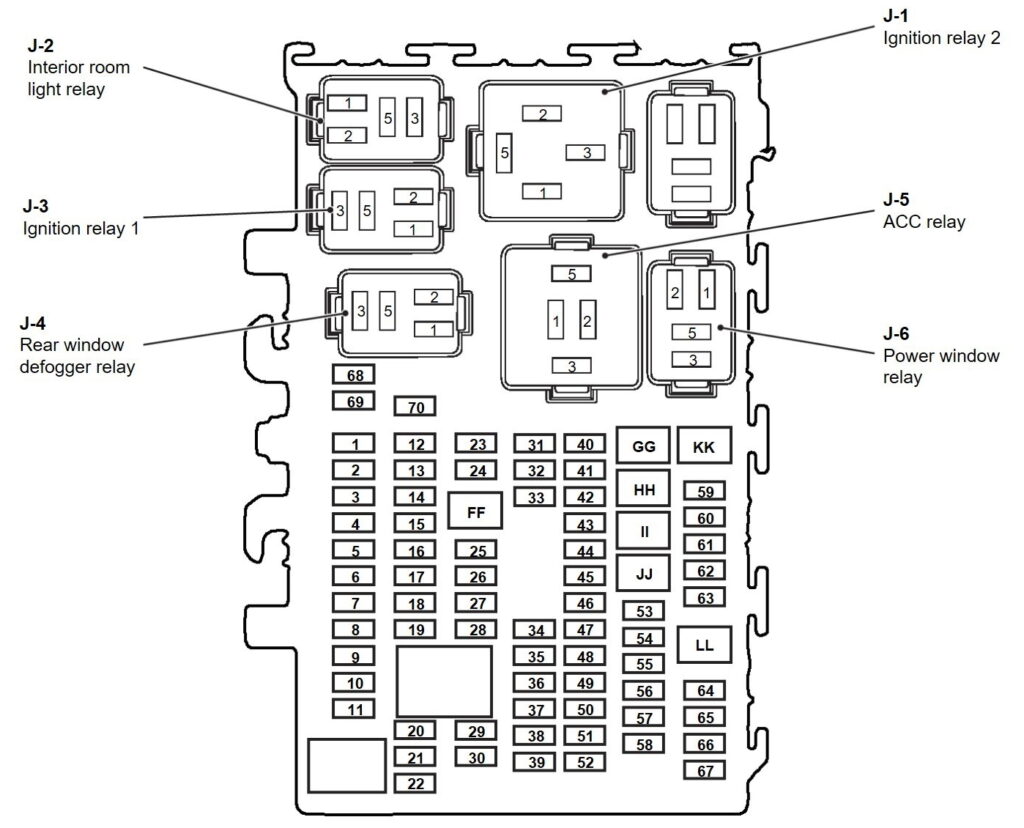

Схема
Призначення
| 1 | Реле обігріву заднього скла |
| 2 | Зовнішнє дзеркало заднього виду (ліве, праве) |
| 3 | – |
| 4 | Бездротовий зарядний пристрій |
| 5 | Датчик кута повороту керма |
| 6 | Панель приладів |
| 7 | Блок діагностики подушок безпеки (SRS) та блок керування системою виявлення пасажира |
| 8 | – |
| 9 | 8-канальний шлюз CAN, дзеркало з автозатемненням, блок керування AVAS, перемикач режимів водіння, датчик дистанції, блок передньої камери та бічний радар (лівий, правий) |
| 10 | Роз’єм передачі даних (діагностичний роз’єм) |
| 11 | Модуль керування шасі |
| 12 | Замок передніх дверей |
| 13 | – |
| 14 | Замок задніх дверей |
| 15 | Блок керування кузовом (BCM) |
| 16 | 8-канальний шлюз CAN |
| 17 | Модуль зв’язку зарядного обладнання та блок керування телематикою (TCU) |
| 18 | – |
| 19 | Додатковий роз’єм (розетка живлення в задньому багажнику) |
| 20 | Перемикач стоянкового гальма |
| 21 | Блок керування кузовом (BCM) та вимикач стоп-сигналу |
| 22 | Система повного приводу 4WD |
| 23 | – |
| 24 | Блок вимикачів автоматичного блокування та закриття дверей багажника, освітлення багажного відділення, лампа для читання карт, декоративне освітлення (ліве, праве), додаткова розетка (MDL, MDR, MFL, MFR), індивідуальне освітлення, задній плафон салону, освітлення салону (без люка) та сонцезахисний козирок (лівий, правий) |
| 25 | Блок керування аудіо/відео (AV) |
| 26 | Блок керування датчиками системи гучного зв’язку (Hands-free), без підключення та перемикач пам’яті положення сидінь (водія, пасажира) |
| 27 | USB-адаптер |
| 28 | Аудіосистема BOSE (підсилювач) |
| 29 | Панель приладів |
| 30 | Блок керування кузовом (BCM) |
| 31 | Датчик світла та дощу, електричний люк та електрична сонцезахисна шторка |
| 32 | Актуатор/електричний блок ABS та вимикач стоп-сигналу |
| 33 | Блок керування підсилювачем керма та EPS (електропідсилювач керма) |
| 34 | Резервний |
| 35 | Резервний |
| 36 | Резервний |
| 37 | Резервний |
| 38 | Резервний |
| 39 | Резервний |
| 40 | 8-канальний шлюз CAN, блок керування ADAS 2, блок керування системою кругового огляду, модуль керування шасі, блок керування сонаром та спіральний кабель |
| 41 | Фара (ліва, права) |
| 42 | Інтелектуальна гальмівна система з підсилювачем |
| 43 | Задній порт зарядки USB |
| 44 | Важіль селектора передач |
| 45 | Модуль керування дзеркалом пасажирських дверей та головний перемикач склопідйомників |
| 46 | – |
| 47 | – |
| 48 | Блок проекційного дисплея (Head-up) |
| 49 | Правий задній склопідйомник |
| 50 | Лівий задній склопідйомник |
| 51 | Склопідйомник (з боку пасажира) |
| 52 | Склопідйомник (з боку водія) |
| 53 | Блок системи безключового доступу |
| 54 | Ліве переднє сидіння |
| 55 | – |
| 56 | Задній склоочисник |
| 57 | Праве переднє сидіння |
| 58 | Аварійна світлова сигналізація, покажчики повороту |
| 59 | Перемикач переднього склопідйомника (з боку пасажира), автомобілі зі склопідйомником водійських дверей в один дотик; |
| 60 | Насос омивача |
| 61 | Розетка живлення на консолі (прикурювач) |
| 62 | Реле підігріву керма |
| 63 | Розетка живлення на консолі (прикурювач) |
| 64 | – |
| 65 | Підігрів сидінь третього ряду |
| 66 | Підігрів сидінь другого ряду (ліве, праве) |
| 67 | Підігрів передніх сидінь (ліве, праве) |
| 68 | – |
| 69 | – |
| 70 | – |
| FF | – |
| GG | – |
| HH | – |
| II | – |
| J1 | Реле запалювання 2 |
| J2 | Реле освітлення салону |
| J3 | Реле запалювання |
| J4 | Реле обігріву заднього скла |
| J5 | Реле додаткового обладнання (ACC) |
| J6 | Реле склопідйомників |
| JJ | Електропривід задніх дверей (багажника) |
| KK | |
| LL | Мотор вентилятора обігрівача |
За передній прикурювач відповідають запобіжники під номерами 61 і 63, номіналом 20А.
Моторний відсік

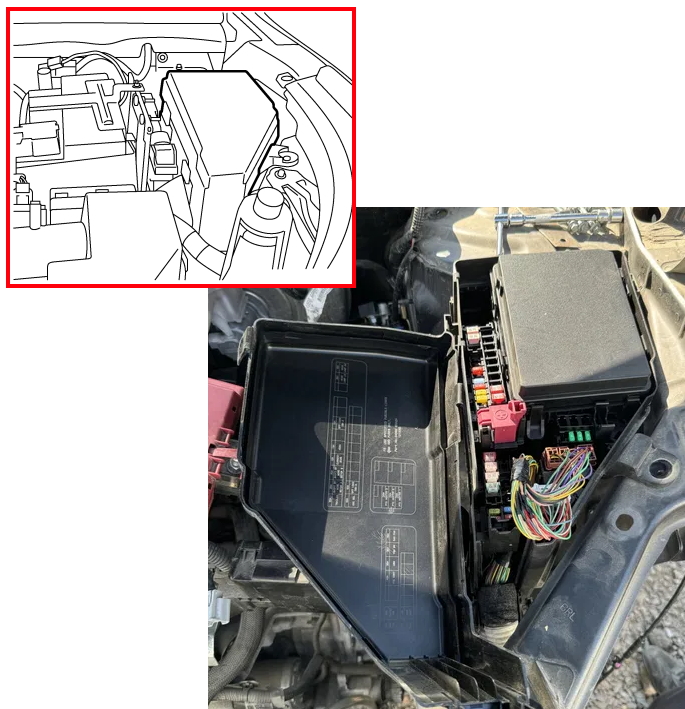

Ще один блок із запобіжниками та реле встановлений під капотом з лівого боку. До нього також підключається акумулятор через плюсову клему.

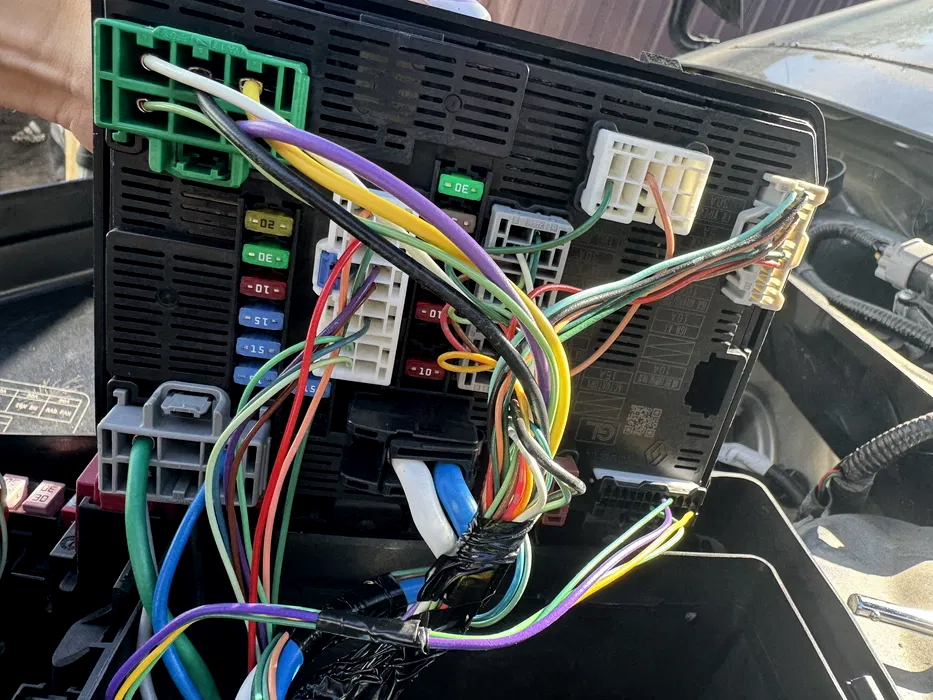

Щоб отримати доступ до першого відділу, потрібно зняти верхню захисну кришку. Всередині, під другою кришкою, буде знаходитися другий відділ блоку.

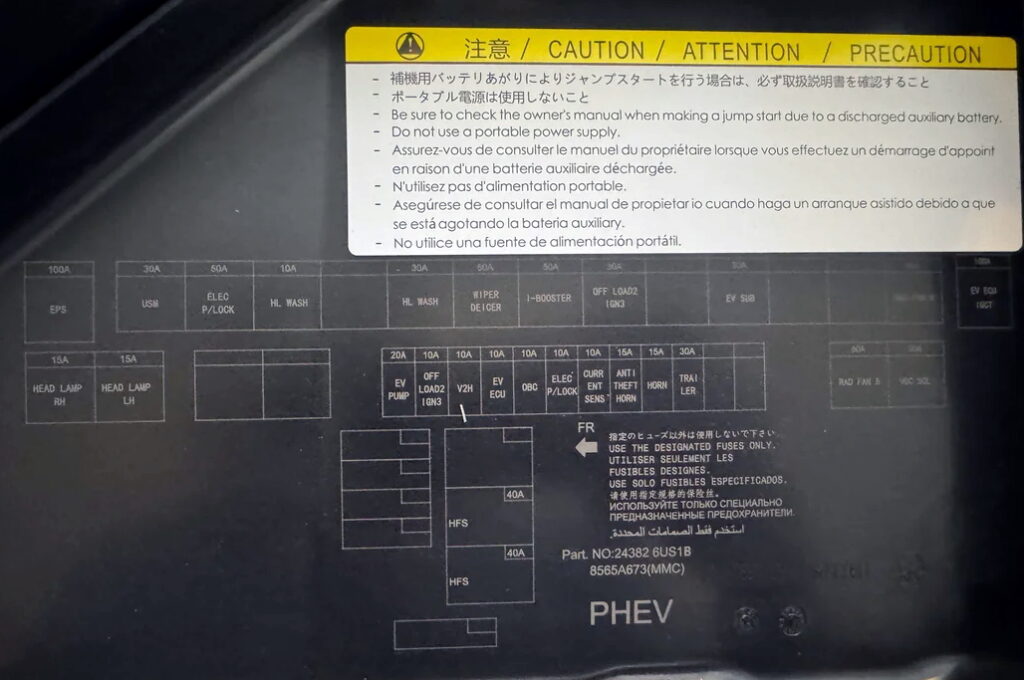

Приклад схеми першого відділу для Outlander PHEV
Позначення
| EPS | Електропідсилювач керма (EPS) |
| USB | Блок USB-роз’ємів |
| ELEC P/LOCK | Електричні замки дверей |
| HL WASH | Омивачі фар |
| HL WASH | Омивачі фар (додатковий ланцюг) |
| WIPER DEICER | Підігрів зони склоочисників лобового скла |
| I-BOOSTER | Електричний підсилювач гальм |
| OFF LOAD2 (IGN3) | Розвантаження ланцюга запалювання (додатковий ланцюг) |
| EV S/B | Гібридна електрична система (режим очікування) |
| EV S/B | Гібридна електрична частина |
| HEAD LAMP RH | Права фара |
| HEAD LAMP LH | Ліва фара |
| EV PUMP | Електричний насос охолодження гібридної системи |
| OFF LOAD2 (IGN3) | Допоміжний ланцюг запалювання |
| V2H | Vehicle-to-Home (живлення будинку від автомобіля) |
| EV ECU | Блок керування гібридною установкою (ECU) |
| OBC | Бортовий зарядний пристрій (OBC) |
| ELEC P/LOCK | Замки дверей (керування) |
| CURT | Контролер (ймовірно, мультимедіа/зарядка) |
| ENT HORN | Основний звуковий сигнал |
| INST HORN | Допоміжний/резервний звуковий сигнал |
| TRAILER | Електросистема причепа (сигнальні ланцюги) |
| 30A TRAILER | Електросистема причепа (силовий ланцюг) |
| HFS | Силові запобіжники гібридної системи (HFS) |

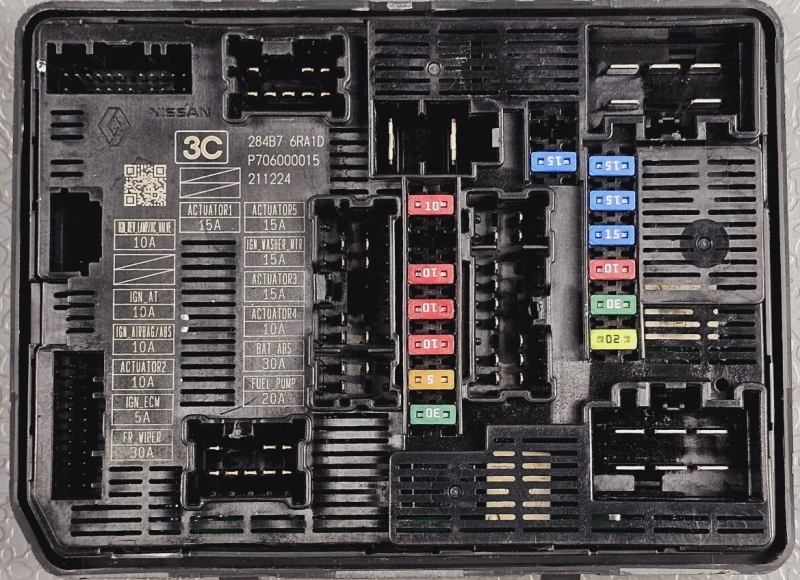

Другий відділ
Схема
Розподіл
- IGN_REV_LAMP / AC_VALVE – (REV_LAMP – ліхтарі заднього ходу (від запалювання) / AC_VALVE – електромагнітний клапан кондиціонера)
- IGN_AT – Система керування автоматичною коробкою передач (живлення ЕБП АКПП від замка запалювання)
- AGN_AIRBAG / ABS – Подушки безпеки (SRS) та блок ABS (антиблокувальна система гальм)
- ACTUATOR – Різні виконавчі механізми двигуна (дросельна заслінка, клапани керування турбіною тощо, залежно від комплектації)
- IGN_ECM – Блок керування двигуном (ECM / ECU), живлення подається при увімкненому запалюванні
- FR_WIPER – Передні склоочисники
- IGN_WASHER_MTR – Насос омивача лобового скла (живлення від запалювання)
- BAT_ABS – Постійне живлення блоку ABS (надходить безпосередньо від акумулятора)
- FUEL_PUMP – Паливний насос
Якщо ви знаєте, як зробити статтю кращою, пишіть у коментарях.
