Renault Clio 4-го покоління випускався у 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 роках у кузовах хетчбек та універсал (Renault Clio Sports Tourer) як з бензиновими, так і з дизельними двигунами. За цей час модель пройшла оновлення. У цій статті ми представимо опис запобіжників і реле Renault Clio 4 зі схемами блоків запобіжників, їх розташуванням та фото-прикладами виконання. Виділимо запобіжник, який відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятися залежно від року випуску, регіону постачання та рівня електричного оснащення вашого автомобіля.
Салон

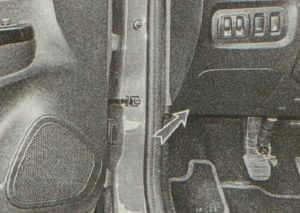

У салоні блок запобіжників і реле розташований під панеллю приладів з лівого боку за захисною кришкою. Для доступу зніміть захисну кришку.

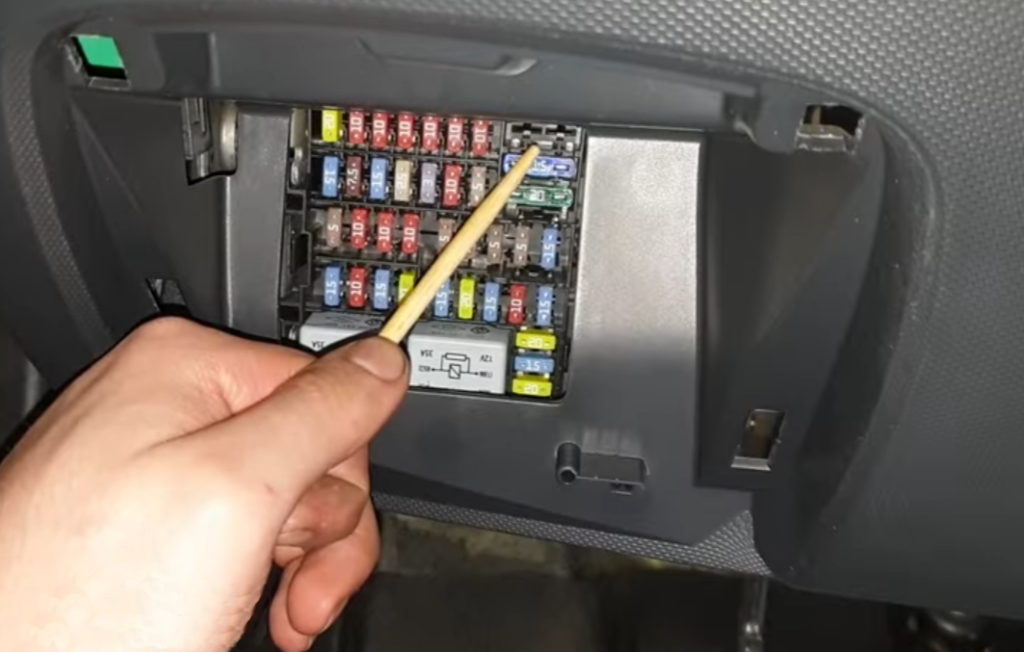

Сам блок запобіжників виглядатиме приблизно так.
Схема
Призначення
| 1 | Склоочисник лобового скла, підрульові перемикачі |
| 2 | Передні ліві денні ходові вогні, праві габаритні вогні, ліве дальнє світло, праве ближнє світло, передні протитуманні фари |
| 3 | Освітлення салону, освітлення номерного знака, протитуманні фари |
| 4 | Праві габаритні вогні, задні габаритні вогні |
| 5 | Ліві габаритні вогні, передні габаритні вогні |
| 6 | Ближнє світло, передні праві денні ходові вогні, ліві габаритні вогні, праве дальнє світло |
| 7 | Фара ближнього світла |
| 8 | Права фара дальнього світла |
| 9 | Ліва фара дальнього світла, рульове управління |
| 10 | Підрульові перемикачі, обмежувач швидкості/круїз-контроль, внутрішнє дзеркало заднього виду, модуль попередження про непристебнутий ремінь, парктронік, додатковий обігрівач, коректор фар, обігрів заднього скла |
| 11 | Центральний замок дверей, датчик дощу та світла, датчик кута повороту керма, кнопка запуску автомобіля, електричні задні склопідйомники |
| 12 | Освітлення салону, освітлення багажника, кондиціонер, електросклопідйомники |
| 13 | ABS-ESC, вимикач стоп-сигналу |
| 14 | Підрульові перемикачі, вимикач стоп-сигналу |
| 15 | Звуковий сигнал (клаксон) |
| 16 | Задні протитуманні ліхтарі |
| 17 | Запобіжник прикурювача |
| 18 | Радіо та мультимедіа, діагностичний роз’єм |
| 19 | Підсилювач керма |
| 20 | ГБО (LPG) |
| 21 | Подушки безпеки (SRS), електричне блокування рульової колонки |
| 22 | Впорскування, запуск, паливний модуль (запобіжник паливного насоса Renault Clio 4) |
| 23 | Вимикач стоп-сигналу, очисник заднього скла, ЕБП салону (BCM) |
| 24 | Денні ходові вогні |
| 25 | Електричне регулювання фар, заднє скло, обігрів, система допомоги при паркуванні, круїз-контроль, радіо, підігрів сидінь, попередження про непристебнутий ремінь |
| 26 | Автоматична коробка передач (АКПП) |
| 27 | Ліхтар заднього ходу, задній склоочисник, ЕБП салону, АКПП |
| 28 | Панель приладів |
| 29 | Підрульові перемикачі, сигналізація |
| 30 | Кондиціонер, підрульові перемикачі, ЕБП управління енергією |
| 31 | Склоочисники, задні ліхтарі заднього ходу, ЕБП управління енергією |
| 32 | Елементи відкривання центрального замка |
| 33 | Покажчики повороту |
| 34 | ЕБП салону, безключовий доступ (hands free) |
| 35 | Освітлення салону, електросклопідйомники, кондиціонер, електропривід дзеркал, стоп-сигнали, система ABS, ЕБП |
| 36 | Роз’єм фаркопа – залежить від комплектації |
| 37 | Підігрів сидінь – залежно від комплектації |
| 38 | Обігрів заднього скла – залежить від комплектації |
| 39 | Електропривід дзеркал заднього виду – залежить від комплектації |
За роботу прикурювача відповідає запобіжник 17 на 15А.
Деякі реле можуть бути встановлені знизу, наприклад, реле електросклопідйомників.
Моторний відсік

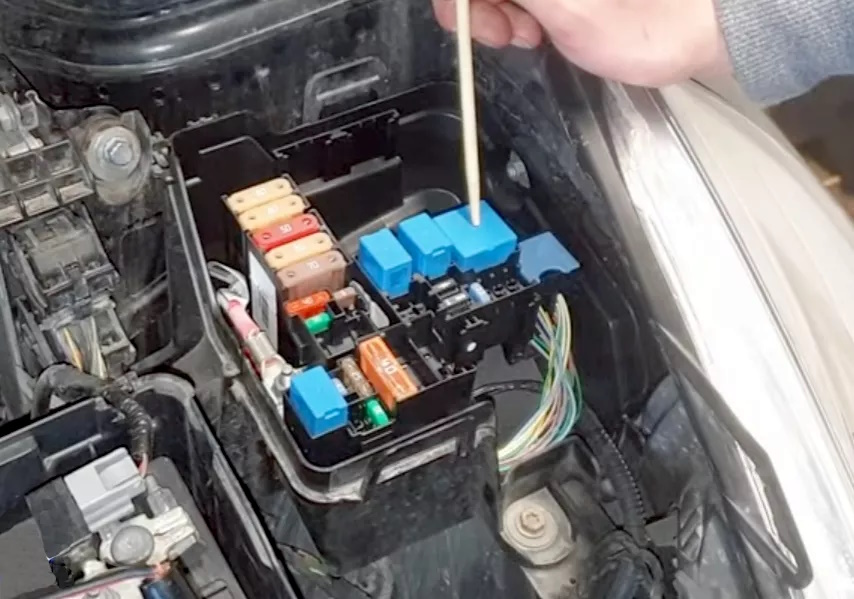

У моторному відсіку, під капотом, блок запобіжників і реле встановлений з лівого боку і також закритий захисною кришкою.
Фото – приклад

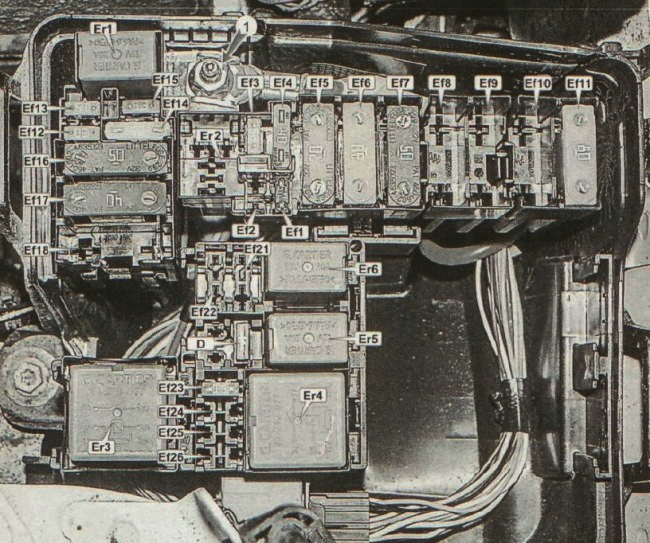

Схема
Призначення
| Ef1 | 5A Підігрів форсунок омивача / 7.5A Електронний блок управління (ЕБП) |
| Ef2 | Резерв |
| Ef3 | 25/30A Блок управління ABS/ESP |
| Ef4 | 40A Обігрів заднього скла, обігрів зовнішніх дзеркал, ланцюги запобіжників F38 і F47 |
| Ef5 | 20A/70A Блок запобіжників/реле салону, ланцюги запобіжників F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 |
| Ef6 | 80A Блок запобіжників і реле в салоні, реле обігрівача салону |
| Ef7 | 50A Блок управління ABS/ESP / 50A Живлення запобіжників F7, F9 у салонному блоці |
| Ef8 | Резерв |
| Ef9 | 80A Додатковий обігрівач |
| Ef10 | 40A Обігрів лобового скла, права сторона |
| Ef11 | 40A Обігрів лобового скла, ліва сторона |
| Ef12 | 30A Стартер |
| Ef13 | 15A Блок управління АКПП |
| Ef14 | 25A ЕБП впорскування та захист ланцюгів двигуна, живлення запобіжника F5, форсунки двигуна, датчик рівня палива, паливний насос, котушки запалювання |
| Ef15 | 15A Реле муфти компресора кондиціонера, муфта компресора кондиціонера |
| Ef16 | 50A Вентилятор охолодження |
| Ef17 | 40A Вентилятор охолодження рідини АКПП*3 |
| Ef18 | 80A Насос електропідсилювача керма |
| Ef19 | Резерв |
| Ef20 | Резерв |
| Ef21 | Резерв |
| Ef22 | Резерв |
| Ef23 | 15A Система управління двигуном, блок управління вентилятором, управління реле компресора кондиціонера. |
| Ef24 | Резерв |
| Ef25 | Резерв |
| Ef26 | Резерв |
| D | Діод муфти компресора кондиціонера |
Реле
| Er1 | Реле стартера |
| Er1 | Реле ліхтарів заднього ходу |
| Er2 | Реле сирени сигналізації |
| Er3 | Реле стартера |
| Er3 | Реле вентилятора охолодження рідини |
| Er3 | Реле ліхтарів заднього ходу |
| Er4 | Головне реле системи управління двигуном |
| Er5 | Реле електромагнітної муфти компресора кондиціонера |
| Er6 | Реле паливного насоса |
