Toyota Sienna 1-го покоління випускалася в 1997, 1998, 1999, 2000, 2001, 2002, 2003 роках з позначенням XL10. За цей час модель отримала фейсліфтинг. У цій публікації ви можете знайти інформацію з детальним описом запобіжників і реле Toyota Sienna 1 розташування запобіжників і фото прикладів виконання. Виділимо запобіжник прикурювача.
Призначення запобіжників і реле може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону доставки вашого автомобіля.
Зміст статті
Пасажирський салон

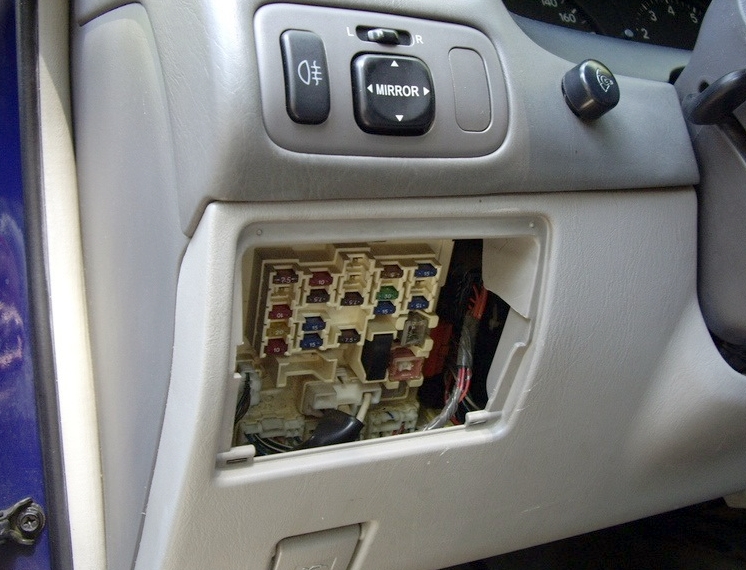

Блок запобіжників розташований у нижній частині панелі приладів, за бардачком.

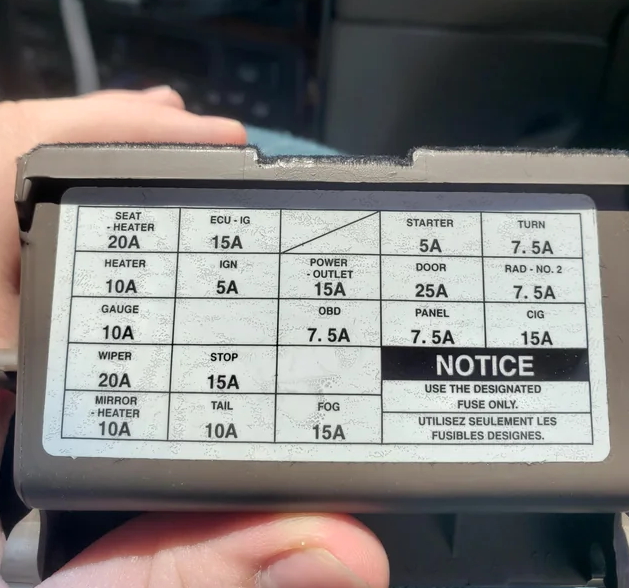

Звірте інформацію зі своїми схемами на кришці коробки.

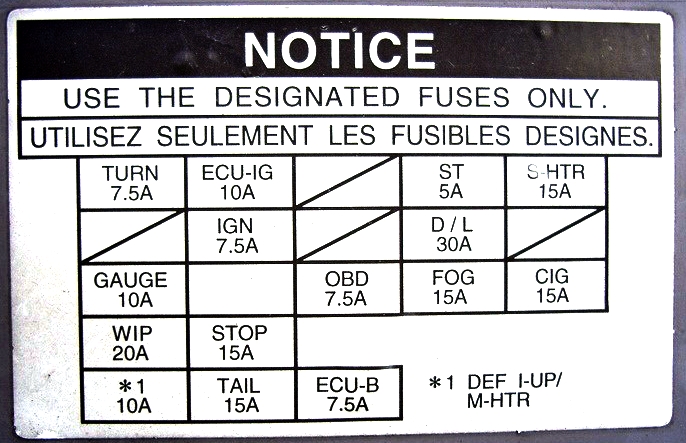

Приклад легенди з обкладинки

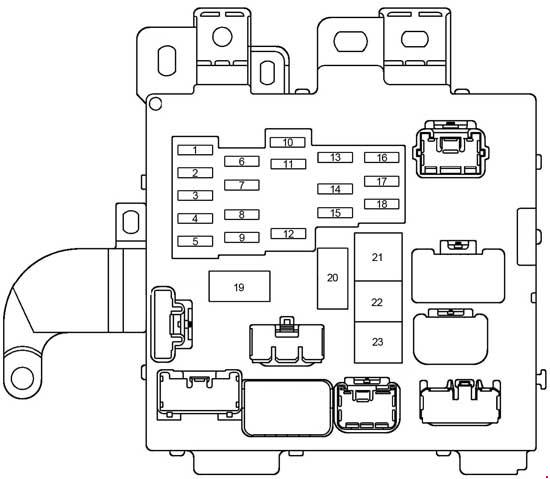

Схема
Схеми захищені
| 1 | 20A СИДІННЯ − ОБІГРІВ – Підігрів сидінь |
| 2 | 10А ОБІГРІВАЛЬНИК – Кондиціонер, обігрів заднього скла, система запуску |
| 3 | 10A GAUGE – Комбінація приладів, ліхтарі заднього ходу, круїз-контроль, система зарядки, денні ходові вогні, контроль тяги, електросклопідйомники, попереджувальний зумер, індикатори обслуговування |
| 4 | 20A WIPER – 1996-1998: склоочисник і омивач вітрового скла 25A WIPER – 1999-2001: склоочисник і омивач вітрового скла |
| 5 | 10A ДЗЕРКАЛО − ОБІГРІВ – Підігрів дзеркал |
| 6 | 15A ECU-IG – Круїз-контроль, антиблокувальна система гальм, антена, подушки безпеки, натягувач ременя безпеки, протиугінна система, блокування селектора передач, трекшн-контроль, денні ходові вогні, бездротова система дистанційного керування, система впорскування палива |
| 7 | 5A IGN – Комбінація приладів, система зарядки, подушки безпеки, система впорскування палива, натягувач ременя безпеки |
| 8 | 15A STOP – Стоп-сигнали, круїз-контроль, додатковий стоп-сигнал, антиблокувальна система гальм, система впорскування палива, блокування селектора передач |
| 9 | 10A TAIL – Габаритний ліхтар, освітлення номерного знака, денні ходові вогні, система впорскування палива |
| 10 | 15A POWER − РОЗЕТКА – Розетка |
| 11 | 7,5A OBD – роз’єм діагностики |
| 12 | 15A FOG – Протитуманна фара |
| 13 | 5A STARTER – Панель приладів, система вприскування палива |
| 14 | 25A ДВЕРІ – Центральний замок, протиугінна система, кришка паливної горловини |
| 15 | 7,5A ПАНЕЛЬ – Комбінація приладів, аудіосистема, прикурювач, підсвічування бардачка, підсвічування панелі приладів, годинник, сервісні індикатори, підсвічування блоку управління кондиціонером, підсвічування попільнички, сигналізація, денні ходові вогні, блок управління підігрівом сидінь, обігрів заднього скла., блок керування АКПП |
| 16 | 7,5A TURN – Покажчики поворотів |
| 17 | 7,5A RAD − NO.2 – Аудіосистема, антена |
| 18 | 15A CIG – Прикурювач, замок селектора передач, блок керування дзеркалами, протиугінна система, центральний замок, подушки безпеки, преднатяжитель ременів безпеки, підігрів дзеркал, кондиціонер |
| 19 | Фільтр перешкод |
| 20 | Фільтр перешкод |
| 21 | 40A DEF – Обігрів заднього скла |
| 22 | 30A PWR – електросклопідйомники, електропривод сидінь, люк |
Запобіжник №18 на 15А відповідає за роботу прикурювача.
Деякі реле прикріплені до задньої частини пристрою.

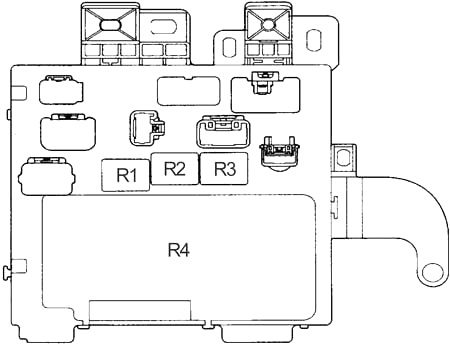

Схема
Позначення
- R1 Реле електроприводу (склопідйомники, люк, електропривод сидінь)
- R2 Обігрів заднього скла
- Габаритне світло R3
- R4 Інтегроване реле
Моторний відсік

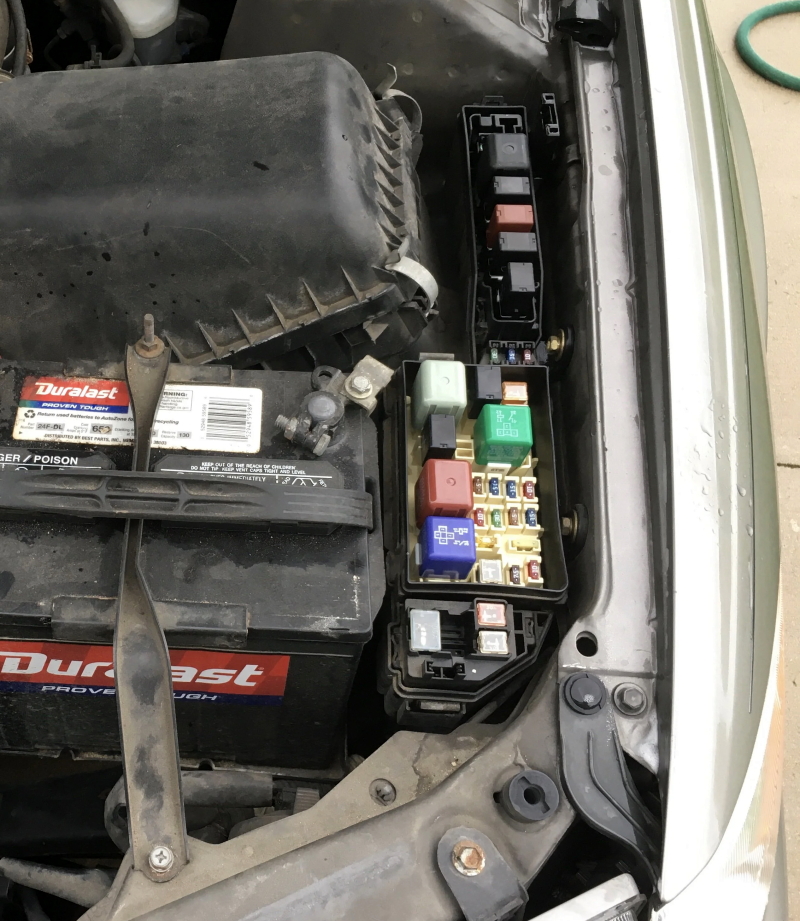

Під капотом автомобіля з лівого боку під захисним кожухом встановлено базовий блок із запобіжниками та реле.
Фото

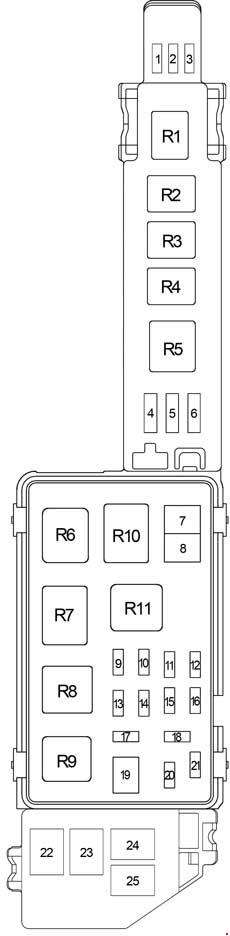

Схема
призначення
| 1 | 25A A / F HTR – 1999-2001: датчик співвідношення повітря та палива |
| 2 | Не використовується |
| 3 | 10A A / C – Кондиціонер |
| 4 | Запасний запобіжник 10А |
| 5 | 15A Запасний запобіжник |
| 6 | 30A Запасний запобіжник |
| 7 | 30A CDS – Вентилятор охолодження |
| 8 | 30A RDI – Вентилятор охолодження |
| 9 | 5A ALT − S – Система зарядки акумулятора |
| 10 | 15A HEAD (RH) – 1996-1999: права фара (дальнє світло) 20A HEAD (RH) – 2000-2001: Права фара (дальнє світло) |
| 11 | 15A EFI – система впорскування палива |
| 12 | 10A HORN – Звуковий сигнал, протиугінна система |
| 13 | 10A HAZ – 1996-1999: Сигналізація 15A HAZARD – 2000-2001: Аварійна сигналізація |
| 14 | 30A AM2 – Панель приладів, подушки безпеки, преднатяжитель ременів безпеки, система вприскування палива, запобіжники: IGN “і STARTER”; |
| 15 | 5А ТЕЛ – Тел |
| 16 | 15A HEAD (LH) – 1996-1999: Ліва фара 20A HEAD (LH) – 2000-2001: Ліва фара |
| 17 | 20A RADIO NO.1 – Аудіосистема |
| 18 | Не використовується |
| 19 | 40A MAIN – 1996-1998: Запобіжники: HEAD (RH-HI), HEAD (RH-LO) |
| 20 | 7,5A DOME – Протиугінна система, денні ходові вогні, годинник, освітлення замка запалювання, бездротова система дистанційного керування, внутрішнє освітлення, освітлення багажного відділення, люк, індивідуальне освітлення, центральний замок, освітлення косметичних дзеркал, освітлення дверей |
| 21 | 7.5A ECU − B – 1996-1997: круїз-контроль, антиблокувальна система гальм, подушки безпеки 10A ECU − B – 1998-2001: круїз-контроль, антиблокувальна система гальм, подушки безпеки, натягувач ременя безпеки |
| 22 | 100A ALT – Запобіжники: RDI та CDS |
| 23 | Не використовується |
| 24 | 50A HTR – Запобіжники: AM1 і A / C |
| 25 | 30A T − STK / CDS 2 естафета |
| R1 | Муфта компресора кондиціонера |
| R2 | (Розмикання ланцюга) |
| R3 | Вентилятор охолодження (№ 2) |
| R4 | Вентилятор охолодження (№ 3) |
| R5 | Кондиціонер |
| R6 | Головне реле |
| R7 | Блок керування двигуном (EFI) |
| R8 | Фари |
| R9 | Стартер |
| R10 | Звуковий сигнал |
Блок додаткових запобіжників і реле встановлений поруч з акумулятором.

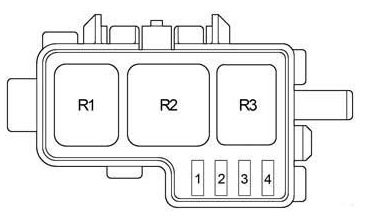

Схема
Схема
Позначення
| 1 | Не використовується |
| 2 | 5A DRL NO.2 – Денні ходові вогні |
| 3 | 10A HEAD (LH-LO) – Ліва фара (ближнє світло) |
| 4 | 10A HEAD (RH-LO) – Права фара (ближнє світло) естафета |
| R1 | Фари (DIM) |
| R2 | Денні ходові вогні |
Що додаєте, пишіть в коментарях.
