Toyota Highlander 3G (Тойота Хайлендер 3)Третє покоління випускалося у 2014, 2015, 2016, 2017, 2018, 2019 роках з позначенням XU50. У деяких країнах продається під назвою Тойота Клугер 3. За цей час модель отримала фейсліфтинг. У цій статті ми представимо опис запобіжників та реле Toyota Highlander Kluger 3 зі схемами блоків запобіжників, їх розташуванням та фото-прикладами роботи. Окремо виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Пасажирський салон

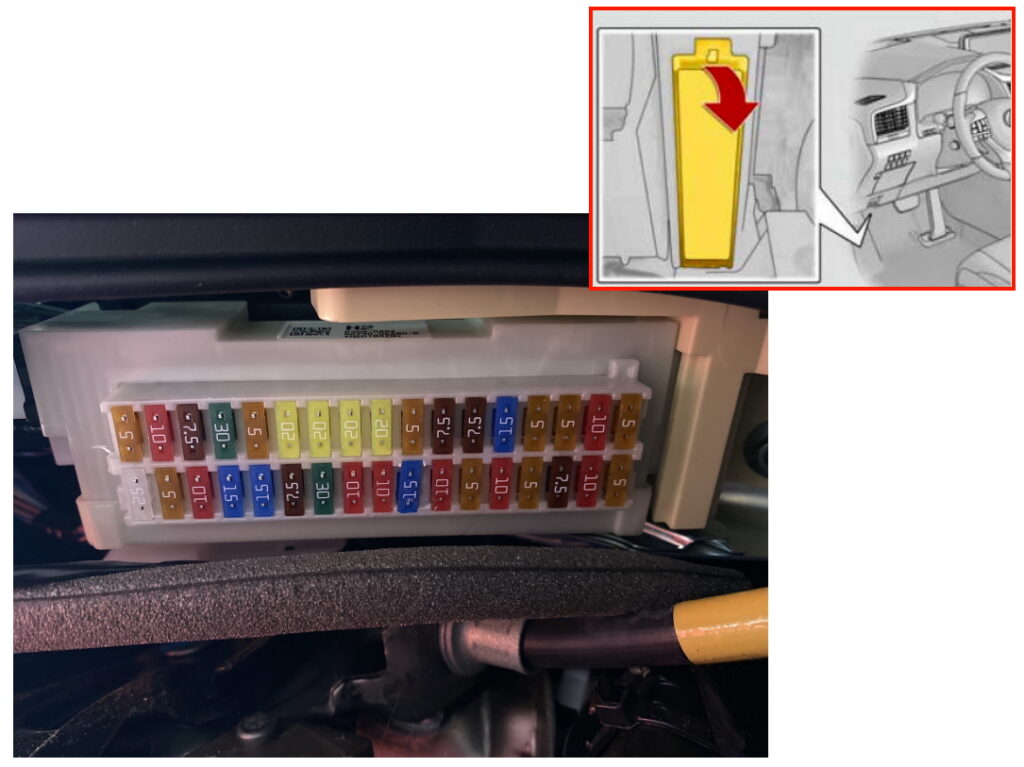

У салоні автомобіля блок запобіжників і реле розташований під панеллю приладів з боку водія. Для доступу необхідно зняти захисну кришку.

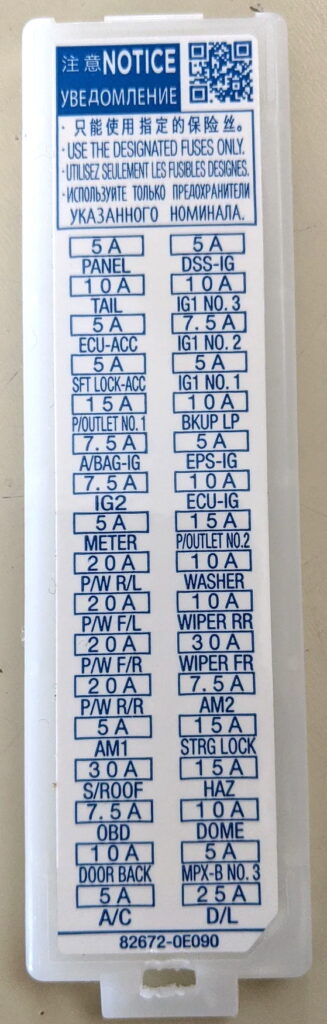

Звірте призначення елементів зі схемами на кришці пристроїв.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| TAIL | Габаритні вогні |
| ECU-ACC | Блок керування двигуна |
| SFT LOCK-ACC | Система блокування перемикання АКПП |
| P/OUTLET NO. 1 | Прикурювач / розетка живлення |
| A/BAG-IG | Подушка безпеки |
| IG2 | Захищає кілька електричних ланцюгів |
| METER | Панель приладів |
| P/W R/L | Заднє ліве електричне склопідіймач |
| P/W F/L | Переднє ліве електричне склопідіймач |
| P/W F/R | Переднє праве електричне склопідіймач |
| P/W R/R | Заднє праве електричне склопідіймач |
| AM1 | Система стартера |
| S/ROOF | Люк |
| OBD | Система бортової діагностики |
| DOOR BACK | Двері багажного відділення |
| A/C | Кондиціонер |
| DSS-IG | DSS-IG |
| IG1 NO. 3 | Захищає кілька електричних ланцюгів |
| IG1 NO. 2 | Захищає кілька електричних ланцюгів |
| IG1 NO. 1 | Захищає кілька електричних ланцюгів |
| BKUP LP | Задні ліхтарі (реверс) |
| EPS-IG | Система електропідсилювача керма |
| ECU-IG | Блок керування двигуна |
| P/OUTLET NO.2 | Прикурювач / розетка живлення |
| WASHER | Очисник (омивач) лобового скла |
| WIPER RR | Задній склоочисник |
| WIPER FR | Передній склоочисник |
| AM2 | Система стартера |
| STRG LOCK | Блокування рульового колеса |
| HAZ | Аварійна сигналізація |
| DOME | Освітлення салону |
| MPX-B NO. 3 | MPX-B NO. 3 |
| D/L | Система центрального замка |
Запобіжники з позначкою P/OUTLET відповідають за роботу прикурювачів.
Моторний відсік

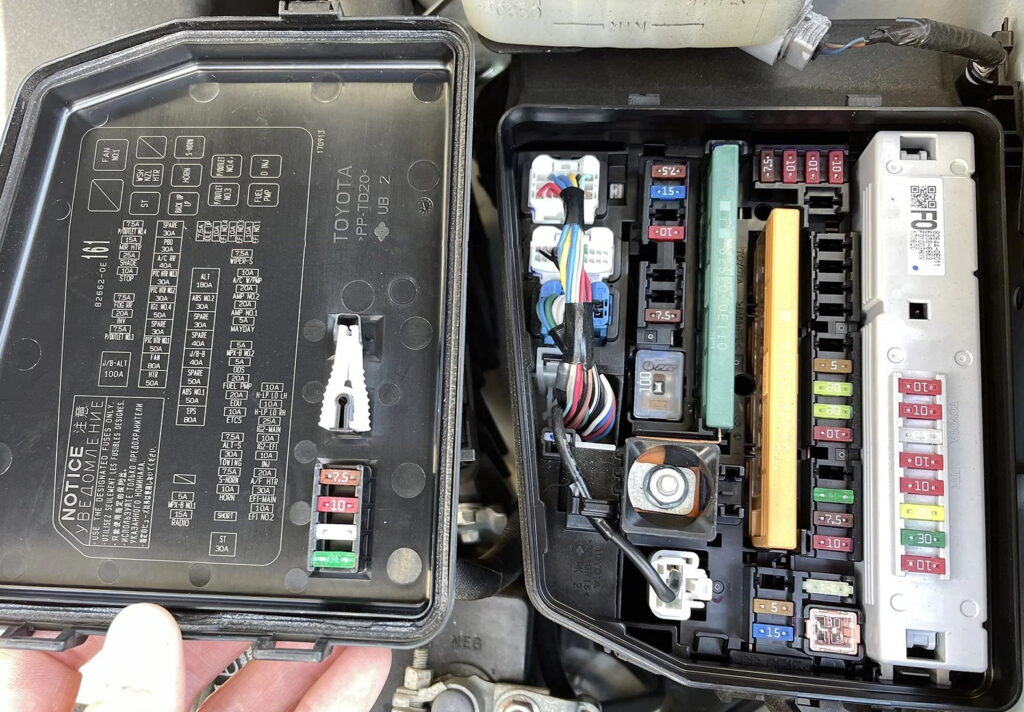

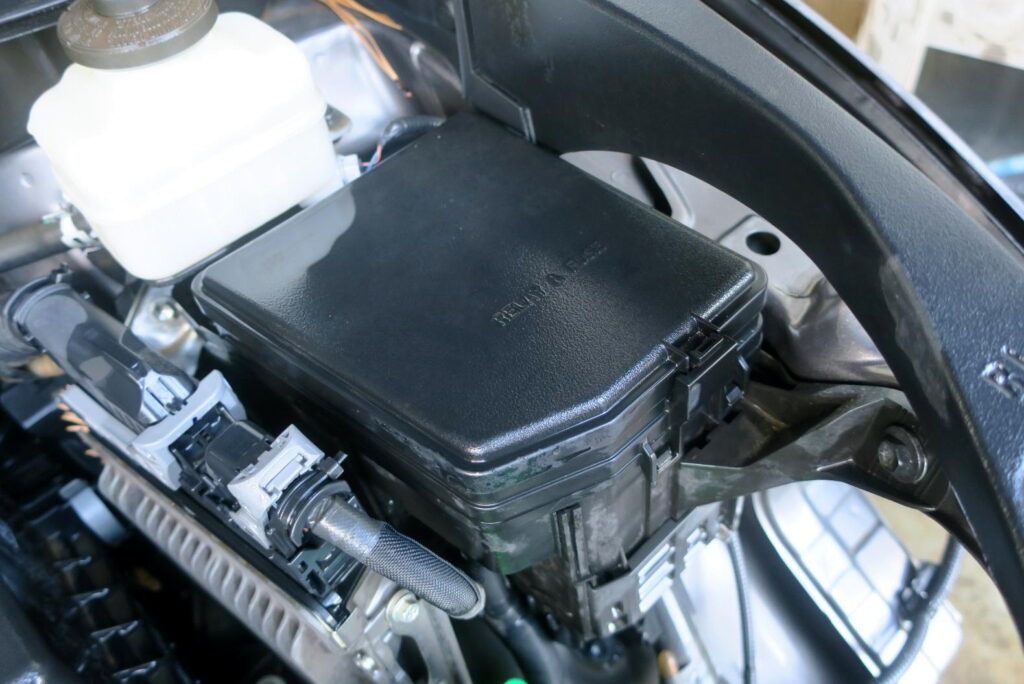

Головний блок запобіжників розташований у моторному відсіку, під капотом, поруч з акумулятором, з лівого боку.
Фото та схема
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| P/OUTLET NO.4 | Прикурювач / розетка живлення |
| MIR HTR | Обігрівач дзеркал |
| STOP | Стоп-сигнали |
| FOG RR | Задні протитуманні ліхтарі |
| INV | Перетворювач DC/AC |
| FAN NO.1 [2GR-FE, 1AR-FE] | Електричний вентилятор охолодження |
| PBD | Електропривід задніх дверей |
| A/C RR | Задня система кондиціонування |
| PTC HTR NO.3 | Додатковий обігрівач |
| IG1 NO.4 | Захист кількох схем |
| FAN | Електричний вентилятор охолодження |
| HTR | Система кондиціонування |
| ALT | Акумулятор та система зарядки |
| ABS NO.2 | Система ABS |
| ST | Система стартера |
| ST NO.2 | Система “старт-стоп” |
| BBC | Система “старт-стоп” |
| J/B-B | Шина з’єднувального блоку |
| EPS | Електропідсилювач керма |
| RADIO | Радіо та аудіосистема |
| FUEL PMP | Паливний насос |
| A/F HTR NO.2 | Датчик співвідношення повітря-паливо |
| EFI NO.4 | Система багатоточкового упорскування палива |
| WIPER-S | Склоочисники |
| A/C W/PMP | Система кондиціонування |
| AMP | Аудіосистема |
| MAYDAY | Модуль зв’язку (телематика) |
| ODS | Система визначення присутності пасажира (подушка безпеки) |
| EDU | Система контролю викидів |
| ETCS | Електронна система управління дроселем |
| ALT-S | Акумулятор та система зарядки |
| TOWING | Ліхтарі причепа |
| S-HORN | Сигнал / протиугонна система |
| HORN | Сигнал |
| H-LP LO LH | Ліва фара ближнього світла |
| H-LP LO RH | Права фара ближнього світла |
| IG2-MAIN | Захист кількох схем |
| IG2-EFI | Система багатоточкового упорскування палива |
| A/F HTR | Датчик співвідношення повітря-паливо |
| EFI-MAIN | Система багатоточкового упорскування палива |

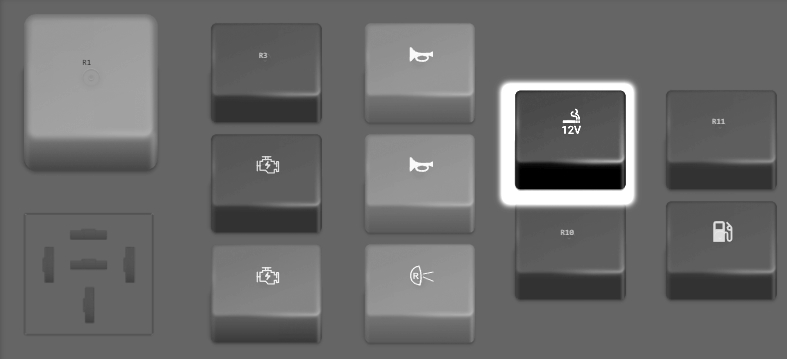

Додатковий релейний блок можна встановити окремо.
