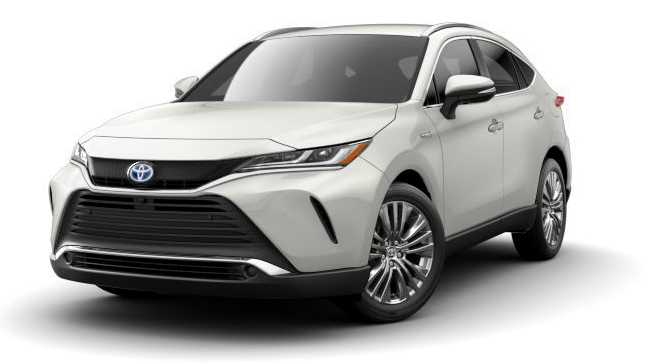

Toyota Venza 2-го покоління випускалася у 2020, 2021, 2022, 2023, 2024, 2025, 2026 роках з позначенням кузова U80. За цей час модель отримала оновлення. У цій публікації ми представимо вам опис запобіжників та реле. Тойота Венза 2G зі схемами блоку запобіжників, їх розташуванням та фото-прикладами виконання. Виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску, тарифного регіону та рівня комплектації вашого автомобіля.
Пасажирський салон
У салоні автомобіля блок запобіжників розташований з лівого боку під панеллю приладів. Для доступу до нього необхідно зняти захисну кришку.
Праворуль
Фото, наприклад
Звірте схеми з позначенням на кришці пристрою.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| A/BAG-IGR | 10A Система подушок безпеки (SRS) |
| AM1 | 5A Живлення |
| AM2 | 7.5A Система входу і запуску, гібридна система, імобілайзер, електричний багажник, система перемикання передач, старт, блокування рульового колеса, система стоп-старт, бездротове управління дверними замками |
| BKUP LP | 7.5A ABS, аудіосистема, система контролю заднього ходу, задній ліхтар, система моніторингу сліпих зон, система утримання гальма, комбінація приладів, CVT та індикатор передач, динамічний радарний круїз-контроль, електричний паркувальний гальмо, контроль двигуна, передній склоочисник і омивач, система допомоги при старті вгору, навігаційна система, система панорамного відеоконтролю, система допомоги при паркуванні, задній огляд, задній склоочисник і омивач, система телематики, система паркування TOYOTA, TRC, VSC |
| D/L | 15A Управління замками дверей, система входу і запуску, імобілайзер, старт, блокування рульового колеса, бездротове управління дверними замками |
| DCM | 5A Аудіосистема, навігаційна система, система заднього огляду, система телематики |
| DOME | 7.5A Освітлення салону |
| DOME CUT | 7.5A Освітлення салону, електропривод багажника |
| DOOR BACK | 10A Керування задніми дверима, система входу і запуску, імобілайзер, старт, блокування рульового колеса, бездротове управління дверними замками |
| DOOR DBL/L | 25A Подвійний замок |
| DOOR F/L | 20A Електроскло переднього лівого вікна |
| DOOR F/R | 20A Електроскло переднього правого вікна |
| DOOR R/L | 20A Електроскло заднього лівого вікна |
| DOOR R/R | 20A Електроскло заднього правого вікна |
| ECU-ACC | 7.5A ABS, аудіосистема, система заднього огляду, система утримання гальма, комбінація приладів, CVT та індикатор передач, електричне паркування, управління двигуном, система допомоги при старті вгору, система мультиплексного зв’язку (CAN), навігаційна система, система панорамного відеоконтролю, система заднього огляду, дзеркало з дистанційним керуванням, система стоп-старт, система телематики, TRC, VSC, система бездротової зарядки |
| ECU-B NO.1 | 7.5A ABS, система утримання гальма, електропаркувальне гальмо, система входу і виходу, старт на висоті, гібридна система, імобілайзер, система мультиплексного зв’язку (CAN), електричні вікна, система керування передачами, запуск, блокування рульового колеса, система попередження про тиск у шинах, TRC, VSC, бездротове блокування дверей |
| ECU-B NO.2 | 10A ABS, кондиціонер, автоматичне дальнє світло, автоматичне керування світлом, система утримання гальма, зарядка, керування замками дверей, допомога при спуску, електропаркувальне гальмо, система входу і запуску, фари, допомога при старті вгору, система імобілайзера, системи відключення світла, нагадування про включене світло, електричні вікна, система управління передачами, запуск, блокування рульового колеса, система стоп-старт, TRC, VSC, бездротове управління замками |
| ECU-B NO.3 | 10A Джерело живлення |
| ECU-DCC NO.1 | 5A Система інтелектуального паркування, автоматичне дальнє світло, автоматичне керування світлом, система моніторингу сліпих зон, динамічний радарний круїз-контроль, передні протитуманні фари, передні склоочисники та омивач, фари, регулювання рівня фар, допоміжний роз’єм (передні протитуманні фари) |
| USB NO.1 | 7.5A Розетка, USB |
Запобіжник із позначкою P/OUTLET відповідає за роботу прикурювача.
Моторний відсік
Під капотом розташовані 2 блоки із запобіжниками та реле.
Блок запобіжників і реле
Розташований з лівого боку.
Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| A/F HTR | Варіатор та індикатор перемикання передач, управління двигуном |
| ABS NO.1 | ABS, система утримання гальм, електронне стоянкове гальмо, допомога при старті на підйомі, TRC, VSC |
| ABS NO.2 | ABS, система утримання гальм, електронне стоянкове гальмо, допомога при старті на підйомі, TRC, VSC |
| BATT-S NO.1 | Зарядження, система “стоп-старт” |
| BBC NO.1 | Система “стоп-старт” |
| BBC NO.2 | Система “стоп-старт” |
| D INJ | Варіатор та індикатор перемикання передач, управління двигуном |
| D/C CUT | Електроживлення |
| ECU-IGP NO.1 | Варіатор та індикатор перемикання передач, управління двигуном |
| ECU-IGP NO.2 | Блокування перемикання передач |
| ECU-IGP NO.3 | ABS, кондиціонер, варіатор та індикатор перемикання передач, динамічний радар круїз-контролю, управління двигуном, обігрів керма, допомога при старті на підйомі, імобілайзер, обігрів дзеркал, CAN-система, обігрів заднього скла, підігрів сидінь, система “стоп-старт”, стоп-сигнал, TRC, VSC |
| EFI NO.1 | Варіатор та індикатор перемикання передач, управління двигуном |
| EFI NO.2 | Охолоджуючий вентилятор, варіатор та індикатор передач, управління двигуном |
| EFI NO.3 | Варіатор та індикатор передач, управління двигуном, система “стоп-старт” |
| EFI NO.4 | CVT та індикатор передач, управління двигуном |
| EFI NO.5 | Варіатор та індикатор передач, управління двигуном |
| EFI-MAIN NO.1 | Охолоджуючий вентилятор, варіатор та індикатор передач, управління двигуном |
| EFI-MAIN NO.2 | Варіатор та індикатор передач, управління двигуном |
| EFI-MAIN NO.3 | Варіатор та індикатор передач, управління двигуном |
| EPS | Електропідсилювач керма |
| FAN NO.1 | Охолоджуючий вентилятор |
| HORN | Сигнал, протиугінна система |
| IGP-MAIN | Електроживлення |
| INJ | Варіатор та індикатор передач, управління двигуном, запалення |
| INP STD NO.1-1 | Кондиціонер, варіатор та індикатор передач, управління двигуном, освітлення, обігрів дзеркал, задній протитуманний ліхтар, обігрів заднього скла, дистанційне управління дзеркалами, підігрів сидінь, задні ліхтарі |
| PTC HTR | Кондиціонер |
| R/B ALT | Електроживлення |
| ST NO.1 | Система доступу і запуску, імобілайзер, стартер, блокування рульового управління, система “стоп-старт”, бездротовий замок дверей |
| STD P/I NO.1 | Система автоматичного дальнього світла, автоматичне управління освітленням, передні протитуманні фари, фари, регулювання рівня світла фар, освітлення, система автоматичного вимкнення світла, нагадування про світло, передній додатковий роз’єм (протитуманні фари), задні ліхтарі |
| SUB R/B ALT | Електроживлення |
| SUB R/B BATT | Електроживлення |
| TOWING-B | Додатковий роз’єм (буксирування причепа) |
| WASHER | Передній і задній омивач та склоочисник |
| WIPER | Передній і задній омивач та склоочисник |
| H-LP RH | Правая фара. Омивач правої фари. |
| H-LP LH | Ліва фара. Омивач лівої фари. |
| VVT | Система регулювання фаз газорозподілу та підйому клапанів |
| IG2 № 1 | Розподілене/послідовне упорскування пального |
| ST № 1 | Стартер. Система запуску двигуна. |
| FOG FR | Передні протитуманні фари |
| DEF | Обігрів заднього скла та дзеркал |
Релейний блок
Встановлено з правого боку.
Діаграма
Розподіл
| Позначення | Розшифровка українською мовою |
|---|---|
| AMP NO.1 | 30A Аудіосистема, Система навігації, Система огляду заднього виду, Телекомунікаційна система |
| AMP NO.2 | 30A Аудіосистема, Система навігації, Система огляду заднього виду, Система “Старт-Стоп”, Телекомунікаційна система |
| BBC NO.3 | 50A Система “Старт-Стоп” |
| DEICER | 15A Обігрівач лобового скла |
| EPB | 30A ABS (антиблокувальна система гальм), Система автоматичного утримування гальм, Помічник при спуску, Електронне гальмо стоянки, Асистент рушання вгору, TRC (система проти пробуксовки), VSC (система контролю стійкості) |
| IR | 5A Система автоматичного паркування, Система допомоги при гальмуванні для паркування, TOYOTA Парктронік |
| PBD | 30A Електропривід задніх дверей |
| S-HORN | 7.5A Протизламна система |
| STRG-HTR | 15A Система підігріву керма |
Блок запобіжників високої потужності встановлений на плюсовій клемі акумулятора та поблизу неї.
- ALT – 140A система заряджання, зупинки та запуску двигуна
- BATT-MAIN №1 – 120A Джерело живлення
- ВХІДНИЙ СТД № 1-2 – 100A Освітлення салону, електричний привід задніх дверей
Залишилися будь-які питання, задавайте їх у коментарях.
