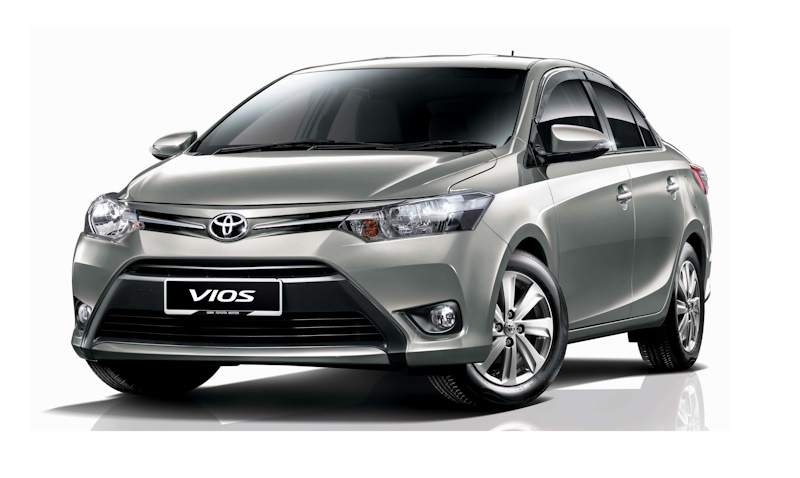

Третє покоління Toyota Vios випускалося у 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 та 2021 роках під позначенням HP150. За цей час модель пройшла рестайлінг. У деяких країнах вона відома як Toyota Yaris Sedan. У цій публікації ви знайдете опис запобіжників та реле Toyota Vios 3, включаючи схеми блоків запобіжників, їх розташування та приклади фотографій. Ми виділимо запобіжник прикурювача.
Призначення запобіжників та реле, а також їх розташування можуть відрізнятися від представлених і залежать від року випуску, рівня електричного оснащення та регіону постачання вашого автомобіля.
Салон

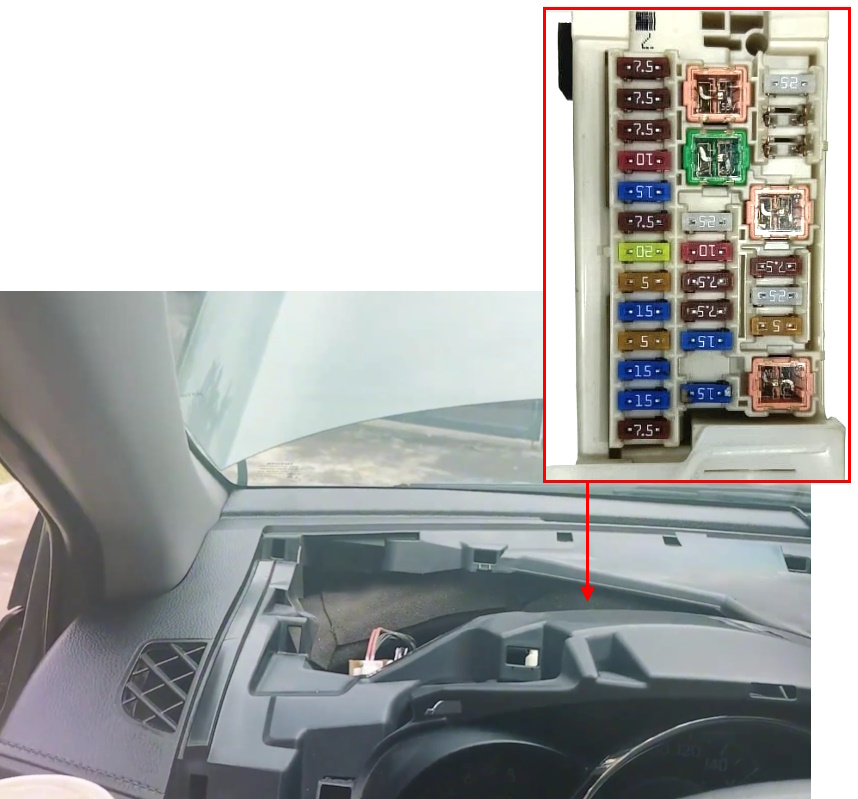

Головний блок запобіжників та реле розташований у салоні, під панеллю приладів з боку водія. Щоб отримати до нього доступ, потрібно зняти захисну кришку панелі. Для отримання більш детальної інформації дивіться наше відео.

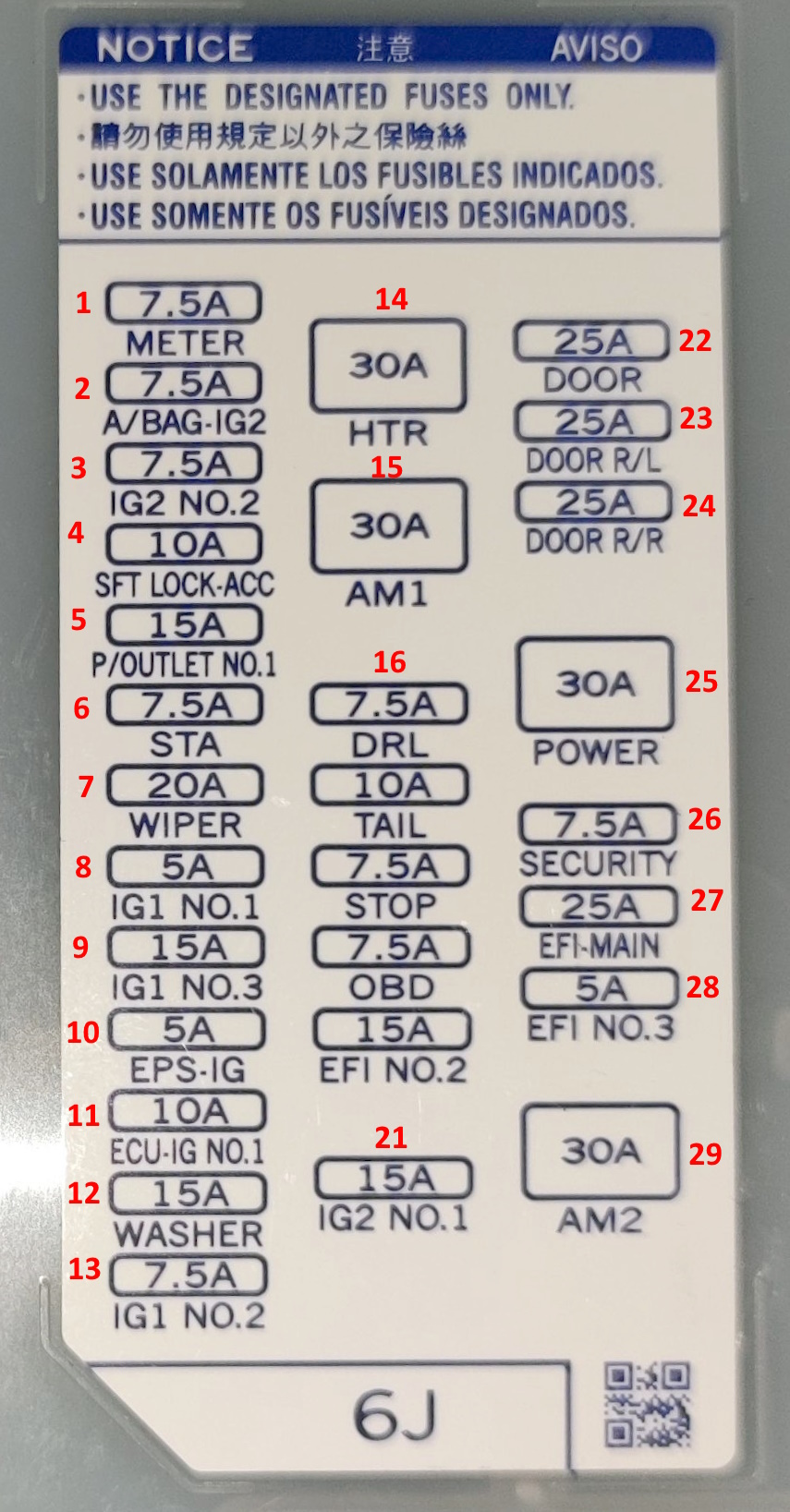

Схема
Призначення
| 1 | 7.5 A METER – Панель приладів |
| 2 | 7.5 A A/BAG-IG2 – Ланцюг запалювання системи подушок безпеки (IG2) |
| 3 | 7.5 A IG2 NO.2 – Ланцюг запалювання IG2 №2 |
| 4 | 10 A SFT LOCK-ACC – Блокування селектора АКПП / Додаткове обладнання (ACC) |
| 5 | 15 A P/OUTLET NO.1 – Розетка живлення №1 |
| 6 | 7.5 A STA – Ланцюг сигналу стартера |
| 7 | 20 A WIPER – Електродвигун склоочисника лобового скла |
| 8 | 5 A IG1 NO.1 – Ланцюг запалювання IG1 №1 |
| 9 | 15 A IG1 NO.3 – Ланцюг запалювання IG1 №3 |
| 10 | 5 A EPS-IG – Ланцюг запалювання електропідсилювача керма (EPS) |
| 11 | 10 A ECU-IG NO.1 – Живлення запалювання електронного блоку управління (ECU) №1 |
| 12 | 15 A WASHER – Електродвигун омивача лобового скла |
| 13 | 7.5 A IG1 NO.2 – Ланцюг запалювання IG1 №2 |
| 14 | 30 A HTR – Електродвигун вентилятора обігрівача / кондиціонера |
| 15 | 30 A AM1 – Головний ланцюг запалювання AM1 |
| 16 | 7.5 A DRL – Денні ходові вогні |
| 17 | 10 A TAIL – Габаритні / стоянкові вогні |
| 18 | 7.5 A STOP – Стоп-сигнали |
| 19 | 7.5 A OBD – Діагностичний роз’єм OBD |
| 20 | 15 A EFI NO.2 – Система впорскування палива №2 |
| 21 | 15 A IG2 NO.1 – Ланцюг запалювання IG2 №1 |
| 22 | 25 A DOOR – Система центрального замка дверей |
| 23 | 25 A DOOR R/L – Замок задніх лівих дверей |
| 24 | 25 A DOOR R/R – Замок задніх правих дверей |
| 25 | 30 A POWER – Головний ланцюг електроживлення |
| 26 | 7.5 A SECURITY – Охоронна система / сигналізація |
| 27 | 25 A EFI-MAIN – Головна система впорскування палива |
| 28 | 5 A EFI NO.3 – Система впорскування палива №3 |
| 29 | 30 A AM2 – Головний ланцюг запалювання AM2 |
За прикурювач відповідає запобіжник номер 5.
Моторний відсік

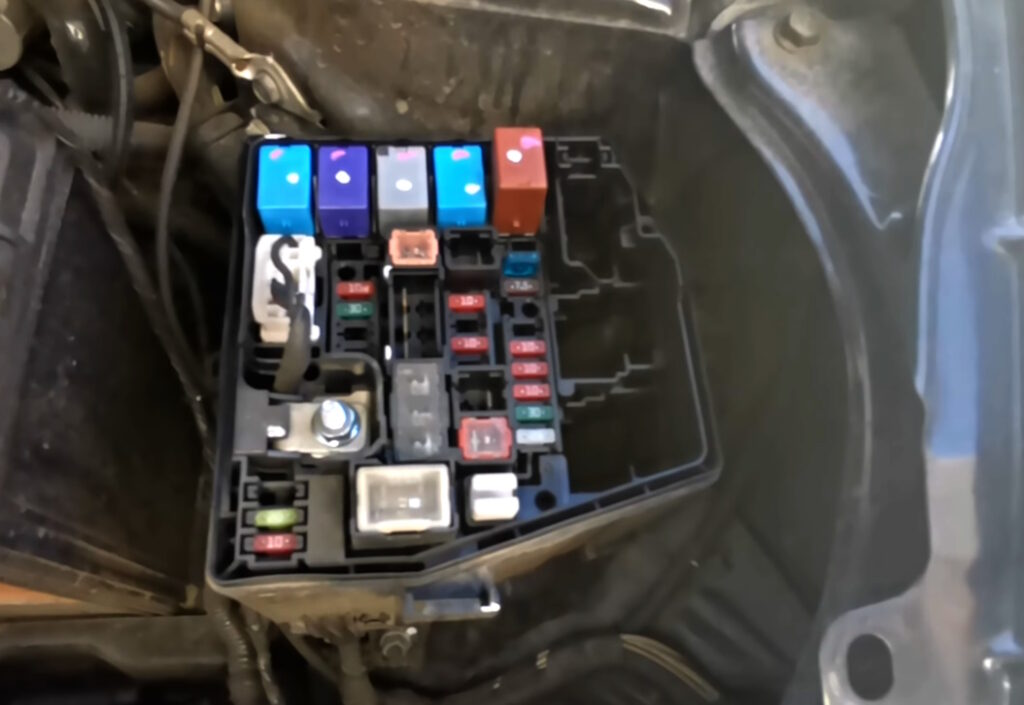

Під капотом у моторному відсіку блок запобіжників та реле встановлений з лівого боку, поруч з акумулятором, і закритий захисною кришкою.
Звіряйте інформацію зі своїми схемами на зворотному боці захисної кришки.

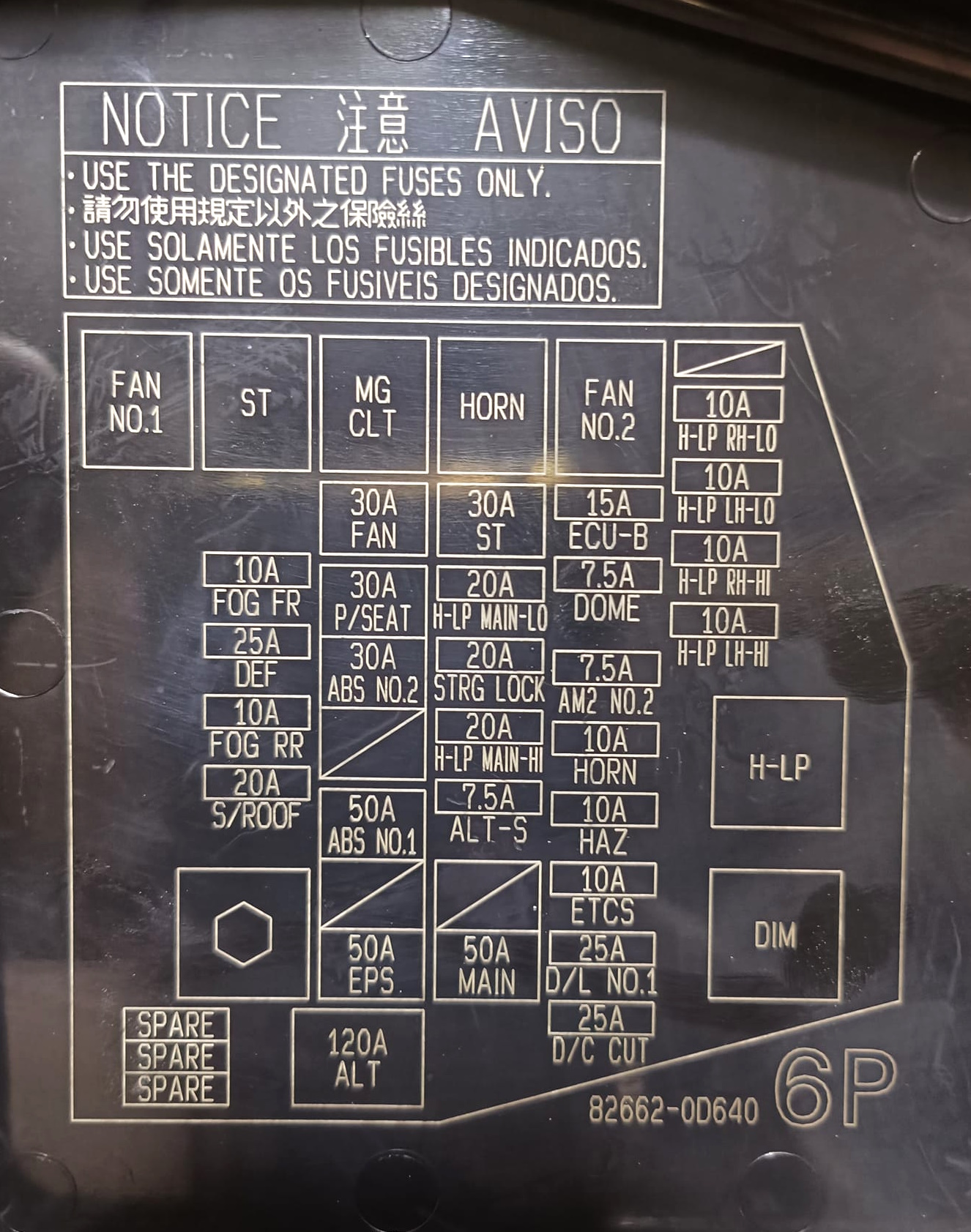

Схема
Опис
| 1 | FAN NO.1 – Реле вентилятора охолодження №1 |
| 2 | ST – Реле стартера |
| 3 | MG CLT – Реле електромагнітної муфти (компресора кондиціонера) |
| 4 | HORN – Реле звукового сигналу |
| 5 | FAN NO.2 – Реле вентилятора охолодження №2 |
| 6 | 10 A FOG FR – Передні протитуманні фари |
| 7 | 25 A DEF – Обігрів заднього скла |
| 8 | 10 A FOG RR – Задній протитуманний ліхтар |
| 9 | 20 A S/ROOF – Люк |
| 10 | 30 A FAN – Електродвигун вентилятора охолодження |
| 11 | 30 A P/SEAT – Електропривід сидінь |
| 12 | 30 A ABS NO.2 – Система ABS №2 |
| 13 | 50 A ABS NO.1 – Головний запобіжник системи ABS |
| 14 | 50 A EPS – Електропідсилювач керма |
| 15 | 120 A ALT – Генератор |
| 16 | 30 A ST – Ланцюг стартера |
| 17 | 20 A H-LP MAIN-LO – Головні фари (ближнє світло) |
| 18 | 20 A STRG LOCK – Блокування керма |
| 19 | 20 A H-LP MAIN-HI – Головні фари (дальнє світло) |
| 20 | 7.5 A ALT-S – Ланцюг вимірювання напруги генератора |
| 21 | 30 A FAN – Вентилятор охолодження |
| 22 | 15 A ECU-B – Живлення електронного блоку управління (ECU) від акумулятора |
| 23 | 7.5 A DOME – Освітлення салону |
| 24 | 7.5 A AM2 NO.2 – Ланцюг запалювання AM2 №2 |
| 25 | 10 A HORN – Звуковий сигнал |
| 26 | 10 A HAZ – Аварійна світлова сигналізація |
| 27 | 10 A ETCS – Електронна система управління дросельною заслінкою |
| 28 | 25 A D/L NO.1 – Система блокування дверей №1 |
| 29 | 25 A D/C CUT – Ланцюг відключення живлення / зняття навантаження |
| 30 | 10 A H-LP RH-LO – Права фара (ближнє світло) |
| 31 | 10 A H-LP LH-LO – Ліва фара (ближнє світло) |
| 32 | 10 A H-LP RH-HI – Права фара (дальнє світло) |
| 33 | 10 A H-LP LH-HI – Ліва фара (дальнє світло) |
| 34 | 50 A MAIN – Головне джерело живлення |
| 35 | H-LP – Реле фар |
| 36 | DIM – Реле перемикання світла фар (ближнє/дальнє) |
| 37 | SPARE – Запасний запобіжник |
Ми також опублікували відео до цієї статті на нашому YouTube-каналі. Дивіться та підписуйтесь на канал.
Знайшли помилку або є що додати – пишіть у коментарях.
