Запобіжники та реле Toyota Aristo 1997 – 2005 років

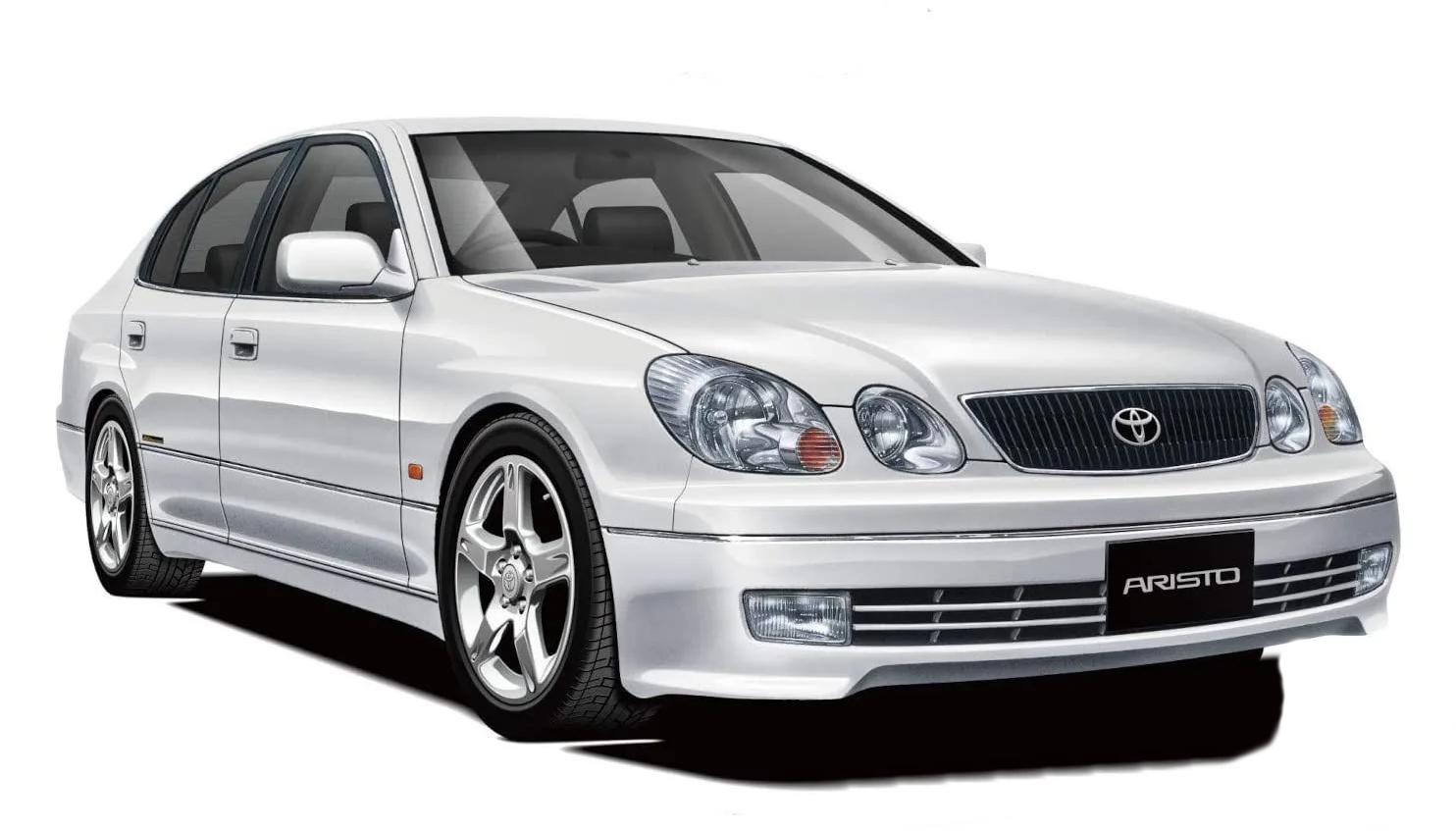

Toyota Aristo 2 Друге покоління випускалося в 1997, 1998, 1999, 2000, 2001, 2002, 2002, 2003, 2004, 2005 роках з позначеннями кузовів 160 та 161. За цей час модель отримала рестайлінг. У цій публікації ви знайдете опис запобіжників та реле Toyota Aristo 160 161 зі схемами блоків запобіжників та їх розташуванням. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст
- 1 Пасажирський салон
- 1.1 Блок з правого боку
- 1.2 Блок з лівого боку
- 2 Моторний відсік
- 2.1 Головний блок запобіжників та реле
- 2.2 Додаткові блоки
Пасажирський салон
Блок з правого боку
Під панеллю приладів, з боку водія, знаходиться перший блок запобіжників і реле.
Звірте інформацію зі схемами на зворотному боці захисної кришки пристроїв.
Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| WASHER | 20A Система омивача лобового скла |
| FR FOG | 15A Протитуманні фари |
| TAIL | 10A Задні ліхтарі, бокові покажчики повороту, лампи номерного знака, стоянкові вогні |
| SRS–ACC | 15A SRS (подушки безпеки) та система ременів безпеки |
| GAUGE | 10A Задні ліхтарі, датчики та індикатори, нагадування про обслуговування, сигнали |
| FUEL OPN | 10A Механізм відкривання лючка бензобака |
| D FR DOOR | 20A Система електричних склопідйомників, замки дверей, бездротове дистанційне керування |
| PANEL | 7.5A Аварійні сигнали, очищувач фар |
| HEATER | 10A Кондиціонер |
| SRS–B | 5A Прилади та лічильники, нагадування про обслуговування та звукові сигнали |
| D P/SEAT | 30A Система електрорегулювання сидінь |
| RADIO NO.2 | 15A Аудіосистема, система блокування передач |
| WIPER | 25A Склоочисники |
| OBD | 7.5A Система бортової діагностики |
| STOP | 15A Стоп-сигнали, антиблокувальна система гальм, система контролю тяги |
| CIG | 15A Прикурювач, розетка живлення |
| ECU–IG | 15A Електропідйомники вікон, замки дверей, бездротове дистанційне керування, протиугінна система |
| STARTER | 5A Система запуску двигуна |
| IGN | 5A Система багатоточкового впорскування палива, SRS, антиблокувальна система гальм, система контролю бокового ковзання, круїз-контроль |
| D RR DOOR | 20A Система електричних склопідйомників, замки дверей, бездротове дистанційне керування |
Реле
- R1 – Реле протитуманних фар
- R2 – Реле диммера
Блок з лівого боку
З боку пасажира під панеллю приладів є ще один блок із запобіжниками.
Фото – приклад виконання
- Схема з кришки блоку
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| RR FOG | 10A Задні протитуманні фари |
| M/R HTR | 10A Підігрів зовнішніх дзеркал заднього виду |
| S/ROOF | 25A Електронний люк |
| P FR DOOR | 20A Система електропідйому вікон, система блокування дверей, бездротовий дистанційний контролер |
| P P/SEAT | 30A Система електричних сидінь, система нахилу та телескопічного керма |
| DOME | 10A Освітлення салону, персональне освітлення, освітлення дзеркала, освітлення багажника, годинник |
| SEAT HTR | 20A Підігрів сидінь |
| 4WS | 25A Система повного приводу |
| TV | 15A Телевізор та аудіосистема |
| ECU–B2 | 5A Система електричних сидінь |
| P RR DDOR | 20A Система електропідйому вікон, система блокування дверей, бездротовий дистанційний контролер |
Моторний відсік
Головний блок запобіжників і реле
Головний блок запобіжників і реле розташований під капотом з лівого боку автомобіля, поруч з акумулятором.
Діаграма
Розподіл
| Позначення | Розшифровка українською мовою |
|---|---|
| ECU–B1 | 20A Електропідйомники вікон, Система блокування дверей, Бездротовий пульт дистанційного керування, Протипожежна система, Відкривач кришки багажника, Внутрішнє освітлення, Персональне освітлення, Годинник, Очисник фар |
| MPX–B | 10A Система електропідйомників вікон, Система блокування дверей, Бездротовий пульт дистанційного керування, Протипожежна система, Відкривач кришки багажника |
| HORN | 10A Сирена, Сигнал |
| ETCS | 15A Система електронного керування дросельною заслінкою |
| AM2 | 15A Система запуску двигуна, Система багаторазового впорскування палива/послідовного багаторазового впорскування палива |
| TEL | 15A Телефон |
| TURN–HAZ | 10A Сигнальні вогні повороту |
| EFI | 25A Система багаторазового впорскування палива/послідовного багаторазового впорскування палива, Система контролю викидів |
| ALT–S | 5A Система зарядки |
| RADIO NO.1 | 20A Аудіосистема |
| DRL NO.2 | 30A Система денних ходових вогнів |
| DRL NO.1 | 30A Система денних ходових вогнів |
| H–LP L UPR | 10A Ліва фара (ближнє світло) |
| H–LP R UPR | 10A Права фара (ближнє світло) |
| H–LP L LWR | 15A Ліва фара (дальнє світло) |
| H–LP R LWR | 15A Права фара (дальнє світло) |
| SPARE | Резервний запобіжник |
Додаткові блоки
Кілька додаткових блоків запобіжників та реле можна встановити окремо.
Коробка 2
Коробка 3
Ось і все. А якщо вам є що додати – пишіть у коментарях.
