Друге покоління Toyota Raum випускалося у 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 та 2011 роках під позначенням XZ20. За цей час модель пройшла рестайлінг. У цій статті ви знайдете інформацію про розташування електронних блоків керування, детальний опис запобіжників та реле Toyota Raum 2 зі схемами блоків, їх розташуванням та фотоприкладами. Ми виділимо запобіжник, який відповідає за прикурювач.
Розташування блоків та їх виконання можуть відрізнятися від показаних і залежать від року випуску та рівня електричного оснащення.
Салон
Розташування блоків

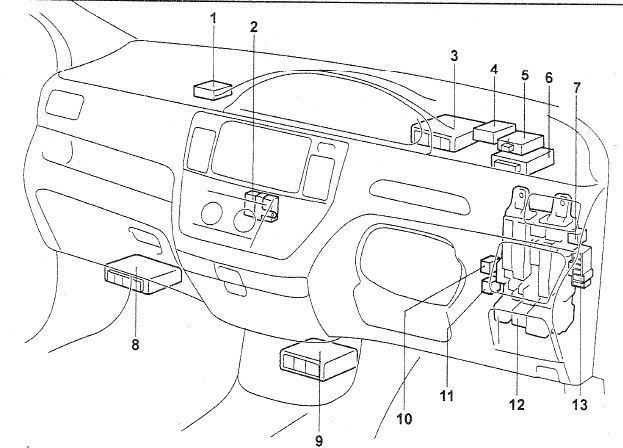

Загальна схема розташування електронних блоків керування
Призначення
- Блок керування іммобілайзером
- Блок регулювання дальності світла фар (моделі з 08/2005)
- Контролер камери (моделі до 12/2006)
- Приймач дистанційного керування центральним замком
- Приймач системи SMART KEY
- Електронний блок системи SMART KEY
- Реле обігрівача щіток склоочисника (моделі до 12/2006)
- Блок керування двигуном (ECU)
- Електронний блок керування SRS (подушки безпеки)
- Реле протитуманних фар (моделі з 12/2006)
- Реле обігрівача щіток склоочисника (моделі з 12/2006)
- Монтажний блок під панеллю приладів
- Роз’єм (CAN #7) (моделі з 12/2006)
Блок запобіжників
Розташований під панеллю приладів з боку водія.
Звіряйте призначення елементів зі своїми схемами на кришці блоку.

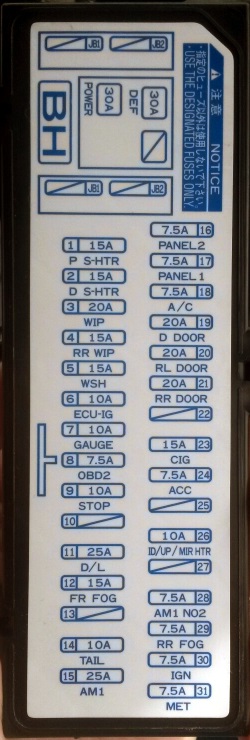

Схема з кришки блоку

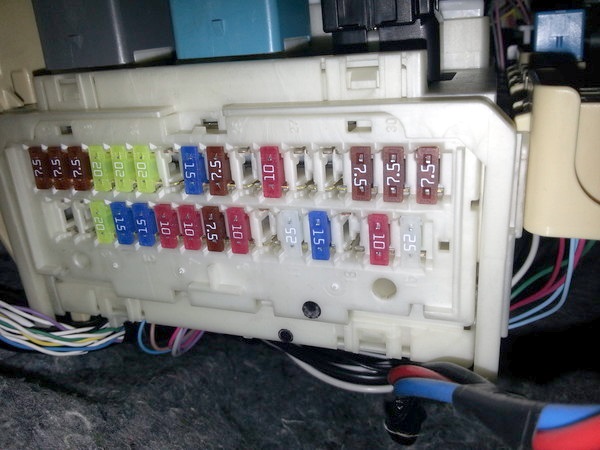

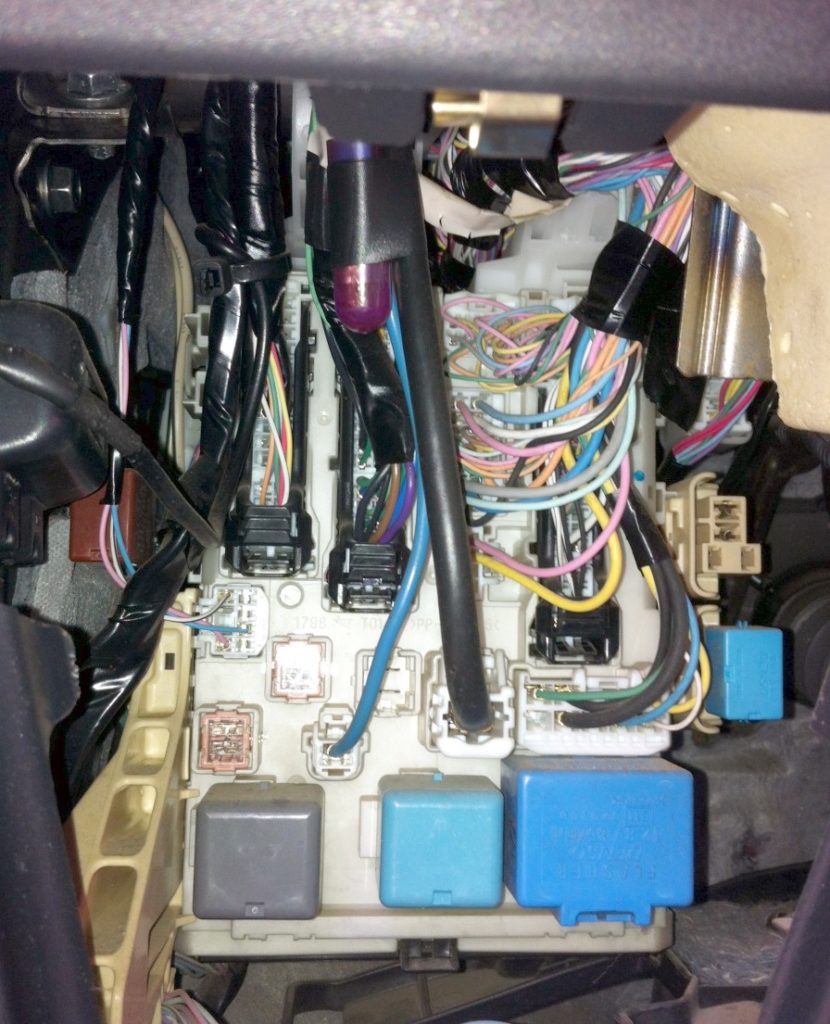

Фотоприклад виконання

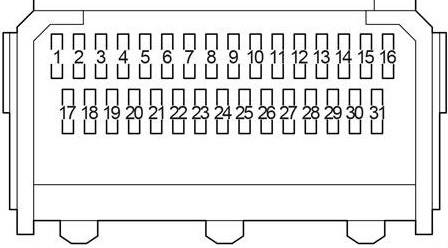

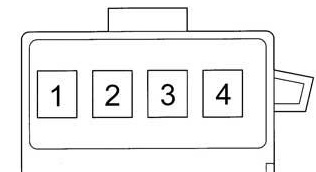

Схема
Призначення
| 1 | 10A TAIL – Габаритні вогні, стоянкові вогні, задні ліхтарі, освітлення номерного знака, система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
| 7,5A PANEL2 – Система іммобілайзера двигуна, система безключового доступу та запуску, передні протитуманні фари, освітлення, зумер нагадування про ввімкнене світло, багаторежимна механічна коробка передач, задні протитуманні ліхтарі, запуск, блокування керма, задні ліхтарі, бездротове керування замками дверей | |
| 2 | 7,5A PANEL1 – Освітлення, регулятор підсвічування панелі приладів, лічильники та датчики |
| 3 | 7,5A A / C – Обігрів заднього скла, система кондиціонування |
| 4 | 20A D DOOR – Електросклопідйомник (водійські двері) |
| 5 | 20A RL DOOR – Електросклопідйомник заднього пасажира (ліва сторона) |
| 6 | 20A RR DOOR – Електросклопідйомник заднього пасажира (права сторона) |
| 7 | – |
| 8 | 15A CIG – Прикурювач, розетка живлення |
| 9 | 7,5A ACC – Система блокування дверей, зовнішні дзеркала заднього виду, аудіосистема |
| 10 | – |
| 11 | 10A ID / UP / MIR HTR – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива / Обігрів дзеркал |
| 12 | |
| 13 | |
| 14 | 7,5A RR FOG – Задні протитуманні ліхтарі |
| 15 | 7.5A IGN – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива, система іммобілайзера двигуна, система подушок безпеки SRS, система класифікації переднього пасажира |
| 16 | 7,5A MET – Прилади та датчики |
| 17 | 15A P S-HTR – Обігрів сидіння (пасажира) |
| 18 | 15A D S-HTR – Обігрів сидіння (водія) |
| 19 | 20 / 25A WIP – Склоочисник |
| 20 | 15A RR WIP – Задній склоочисник |
| 21 | 15A WSH – Омивач лобового скла |
| 22 | 10A ECU-IG – Система денних ходових вогнів (DRL), антиблокувальна система гальм (ABS), електропідсилювач керма (EPS), електросклопідйомники, система блокування дверей, протиугінна система, електричний вентилятор охолодження |
| 23 | 10A GAUGE – Система зарядки, покажчики повороту, аварійна сигналізація, задні ліхтарі, регулятор підсвічування панелі приладів, система блокування перемикання передач, обігрів заднього скла, система кондиціонування, система автоматичної коробки передач |
| 24 | 7,5A OBD2 – Бортова система діагностики (OBD2) |
| 25 | 10A STOP – Стоп-сигнали, додатковий верхній стоп-сигнал, система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива, система блокування перемикання передач, антиблокувальна система гальм (ABS) |
| 26 | – |
| 27 | 25A D / L – Система блокування дверей (центральний замок) |
| 28 | 10A TAIL – Габаритні вогні, стоянкові вогні, задні ліхтарі, освітлення номерного знака, система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
| 29 | 7.5A RR FOG – Задні протитуманні ліхтарі |
| 30 | 15A FR FOG – Передні протитуманні фари |
| 31 | 25A AM1 – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
За прикурювач відповідає запобіжник номер 8 на 15А, позначений на кришці як CIG.

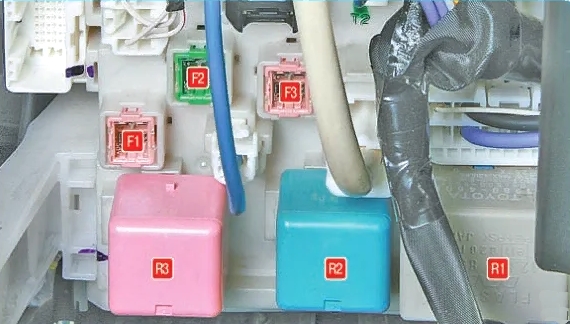

Окремі елементи кріпляться у верхній частині блоку.
Схема
Призначення
| F1 | 30А Електронний блок керування кузовом (BCM) / Електрика склопідйомників |
| F2 | 30/40А Живлення реле покажчиків повороту / Обігрів заднього скла, запобіжник: “MIR HTR” |
| F3 | 30А Обігрів сидінь |
| R1 | Реле-переривач покажчиків повороту |
| R2 | Реле обігрівача |
| R3 | Реле “IG1” – система запалювання |

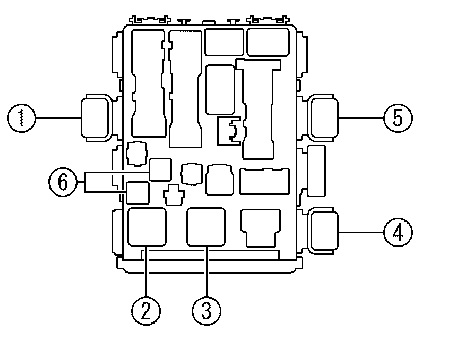

Схема
Призначення
- Реле ACC (аксесуарів)
- Реле системи запалювання
- Реле обігрівача
- Реле задніх протитуманних ліхтарів
- Реле передніх протитуманних фар
- 1) 30A Електронний блок керування кузовом (BCM) / Електрика склопідйомників (POW) 2) 30 / 40A Обігрів заднього скла (DEF), запобіжник: “MIR HTR”
Моторний відсік
Розташування блоків

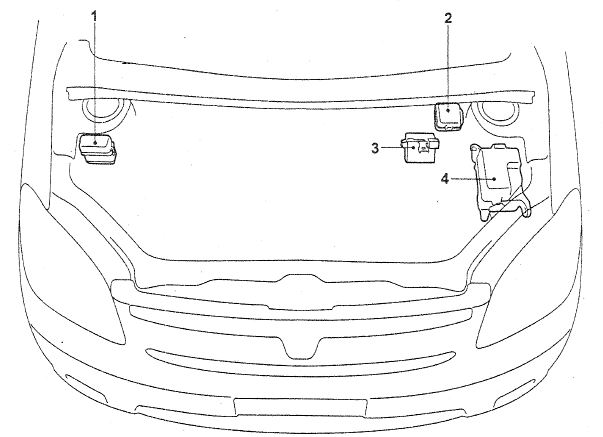

Розташування
Призначення
- Блок реле ABS
- Блок реле №2
- Блок запобіжників
- Головний блок запобіжників та реле
Блок запобіжників та реле
Цей блок розташований у лівій частині моторного відсіку, поруч з акумулятором.

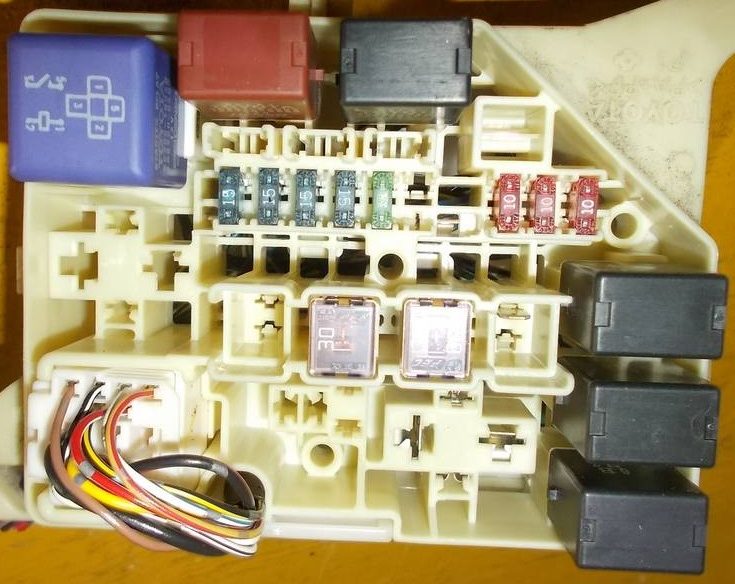

Фото

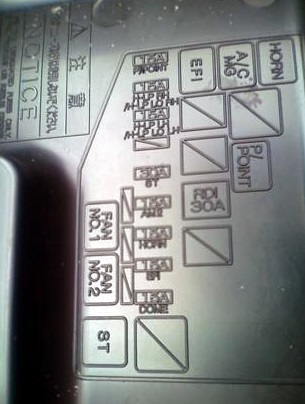

Звіряйте зі своєю схемою на кришці блоку
Схема
Призначення
| 1 | 15A DOME – Годинник, панель приладів, подвійне блокування, фари, освітлення салону, попереджувальний зумер, мультиінформаційний дисплей, аудіосистема, блок керування замками дверей |
| 2 | 15A EFI – Блок керування двигуном (ECU), іммобілайзер, блок керування коробкою передач |
| 3 | 15A HORN – Звуковий сигнал (клаксон) |
| 4 | 15A AM2 – Система зарядки, панель приладів, блок керування двигуном (ECU), іммобілайзер, блок керування коробкою передач, мультиінформаційний дисплей, система подушок безпеки SRS, система запалювання |
| 5 | 15A RAD No.1 – Аудіосистема |
| 6 | – |
| 7 | 10A H − LP LH – Ліва фара, регулювання дальності світла фар |
| 8 | 10A H − LP RH – Права фара, регулювання дальності світла фар |
| 9 | 10A ST – Система запуску (стартер) |
| 10 | Резервний запобіжник |
| 11 | Резервний запобіжник |
| 12 | Резервний запобіжник |
| 13 | – |
| 14 | – |
| 15 | 30A RDI – Вентилятор охолодження |
| 16 | 50A HTR SUB1 – Додатковий обігрівач (PTC) |
| 17 | – |
| Реле | |
| R1 | Вентилятор охолодження |
| R2 | Вентилятор охолодження |
| R3 | Стартер |
| R4 | – |
| R5 | Розетка живлення |
| R6 | Додатковий обігрівач (PTC) |
| R7 | EFI (Електронне впорскування палива) |
| R8 | Муфта компресора кондиціонера |
| R9 | Звуковий сигнал (клаксон) |

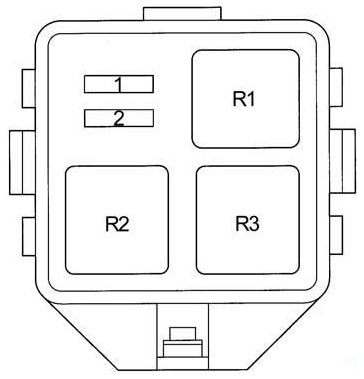

Додатковий блок
Схема
Призначення
| 1 | 10А H-LP HI RH – Фари (денні ходові вогні) |
| 2 | 10А H-LP HI LH – Панель приладів, фари (денні ходові вогні) |
| Реле | |
| R1 | Фари |
| R2 | Регулятор яскравості (DIM) |
| R3 | – |
Блок ABS
Схема
Призначення
- 1 – Запобіжник ABS № 3 (моделі без VSC); відсутній (моделі з VSC)
- A – відсутнє (моделі без VSC); Реле ABS MTR (моделі з VSC)
- B – Реле ABS MTR (моделі без VSC); Реле ABS CUT (моделі з VSC)
- C – Реле ABS SOL (моделі без VSC); відсутнє (моделі з VSC).
Блок силових запобіжників
Він розташований на плюсовій клемі акумуляторної батареї і виконаний у вигляді потужних плавких вставок.
Схема
Призначення
- 60А MAIN – Запобіжники: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H − LP LH”, “H − LP RH”, “H − LP LH (HI)”, ” H − LP RH (HI) ”,“ H − LP LH (LO) ”,“ H − LP RH (LO) ”
- 80A – Система “START / STOP”
- ALT 100 / 120A – Запобіжники: “ECU-B”, “TAIL”, “D / L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1″, ” POWER ”,“ STOP ”,“ DEF ”, Система зарядки
- 60A ABS – Антиблокувальна система гальм (ABS)
