Lifan X60 випускався у 2011, 2012, 2013, 2014, 2015 роках. Потім ця модель пройшла рестайлінг, і оновлений Lifan X60 FL випускався у 2016, 2017, 2018, 2019, 2020 роках. У цьому матеріалі ви знайдете опис запобіжників та реле Lifan X60 зі схемами блоків запобіжників, місцями їх розташування та фото-прикладами виконання. Зверніть увагу на запобіжник прикурювача.
Кількість запобіжників і реле в блоках, а також їх призначення можуть відрізнятися від представлених і залежать від рівня комплектації, регіону поставки та року випуску вашого автомобіля.
Салон
Блок запобіжників та реле

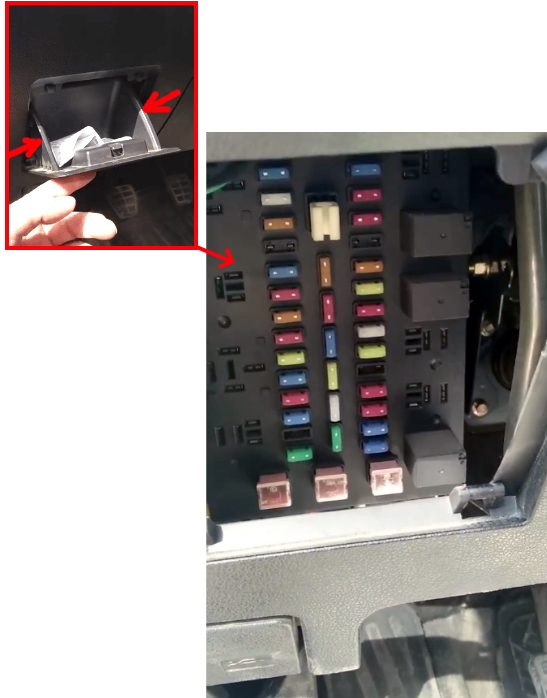

У салоні блок запобіжників і реле розташований внизу панелі приладів, за речовим ящиком. Щоб отримати доступ до блоку, потрібно стиснути сам ящик з боків.

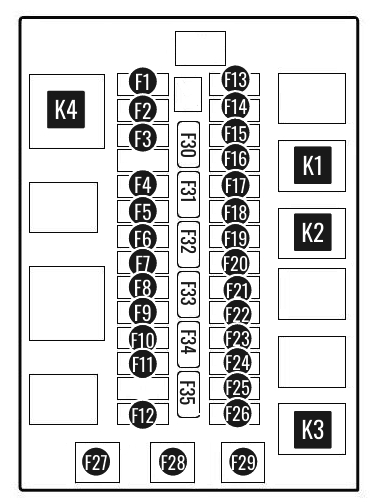

Схема
Призначення
| F1 | 15A Подушки безпеки SRS |
| F2 | 25A Склоочисник (двірники) та омивач лобового скла / денні ходові вогні |
| F3 | 5A Іммобілайзер (блок керування сигналізацією) |
| F4 | 15A Прикурювач |
| F5 | 7.5A Дзеркало заднього виду |
| F6 | 5A Магнітола (мультимедійна система CD/DVD) |
| F7 | 10A Плафони та лампи в салоні (освітлення салону) |
| F8 | 20A Задній склоочисник |
| F9 | 15A Покажчики повороту (поворотники) |
| F10 | 10A Стоп-сигнали |
| F11 | 15A Додаткове джерело живлення |
| F12 | 30A Електросклопідйомники |
| F13 | 15A Магнітола (мультимедійний багатофункціональний дисплей) |
| F14 | 10A Комбінація / панель приладів |
| F15 | 10A Іммобілайзер (блок керування сигналізацією) |
| F16 | 15A Підігрів/обігрівач пасажирського сидіння |
| F17 | 5A Блок комфорту BCM |
| F18 | 20A Люк (електричний) |
| F19 | 10A Підігрів бічних дзеркал |
| F20 | 25A Підігрів / обігрів заднього скла |
| F21 | 20A Центральний замок |
| F22 | 10A Задні протитуманні ліхтарі |
| F23 | 10A Ліхтарі заднього ходу |
| F24 | 10A Багатофункціональний дисплей, комбінація приладів/панель приладів, люк |
| F25 | 15A Підігрів/обігрів передніх сидінь; |
| F26 | 15A Кондиціонер A/C |
| F27 | 40A Живлення AM2 |
| F28 | 40A Живлення AM1 |
| F29 | 30A Вентилятор пічки (обігрівача) |
| F30 | Резервний |
| F31 | Резервний |
| F32 | Резервний |
| F33 | Резервний |
| F34 | Резервний |
| F35 | Резервний |
| Реле | |
| К1 | Реле задніх протитуманних ліхтарів |
| К2 | Реле підігріву / обігріву заднього скла |
| К3 | Реле вентилятора пічки (обігрівача) |
| К4 | На автомобілях з варіатором (CVT): Реле стоп-сигналів |
За роботу прикурювача відповідає запобіжник номер 4 на 15А.
Моторний відсік
Блок запобіжників та реле

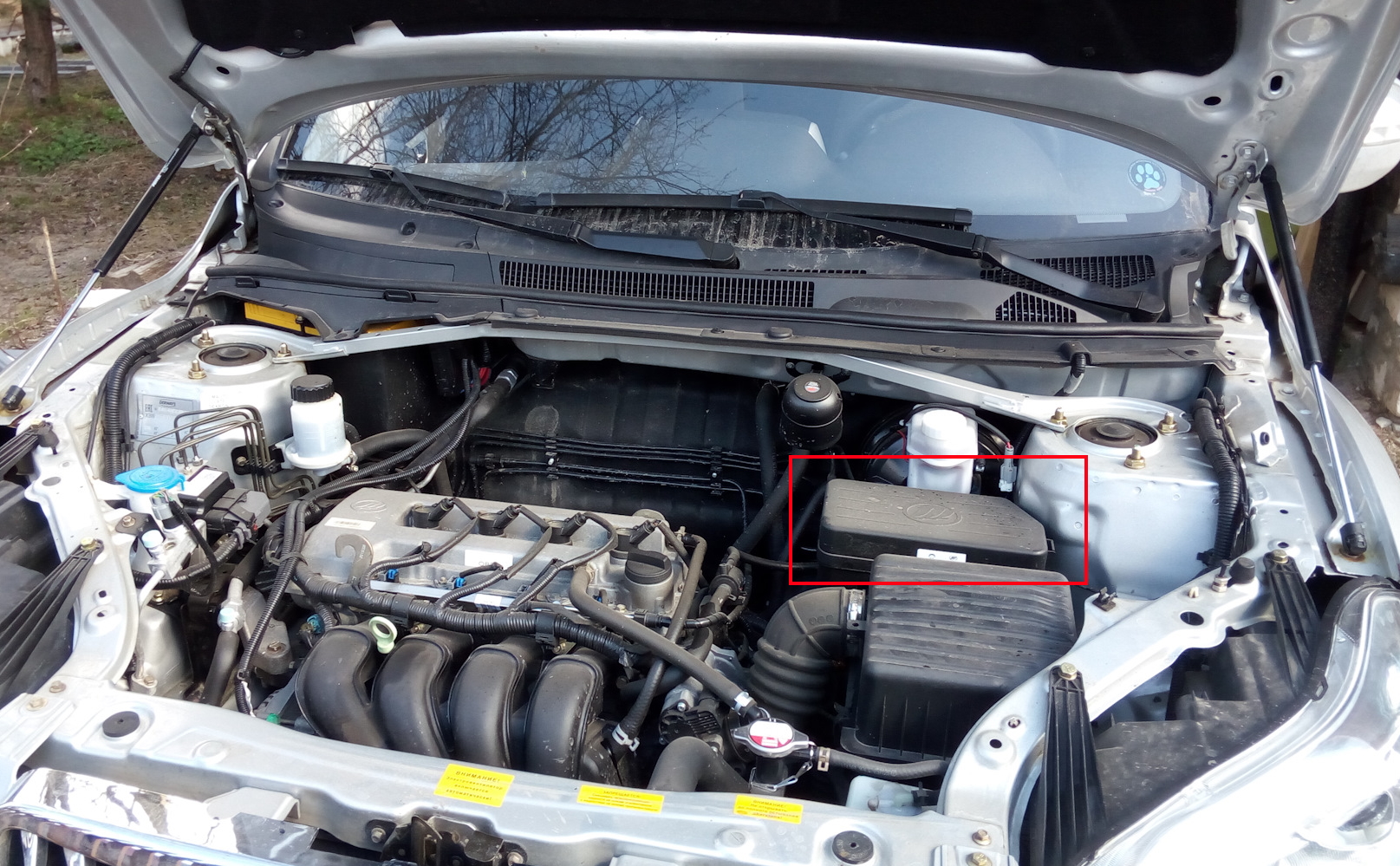

Під капотом, у моторному відсіку, головний блок запобіжників і реле встановлений з лівого боку, між стійкою та повітряним фільтром.

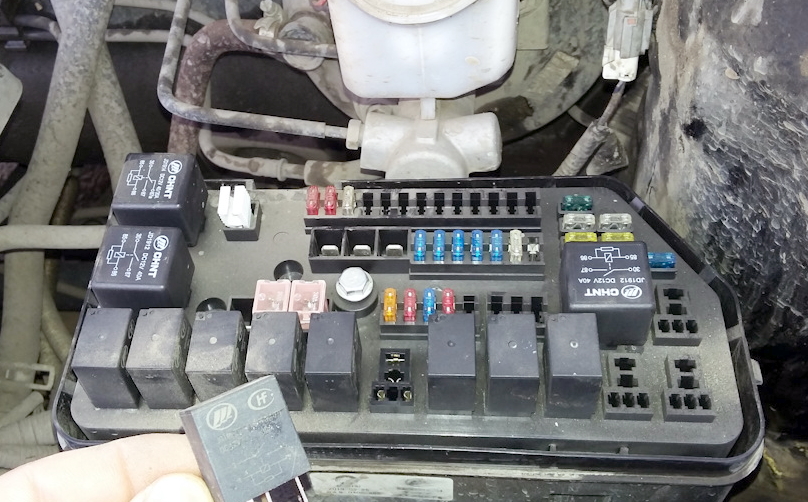

Фото – приклад

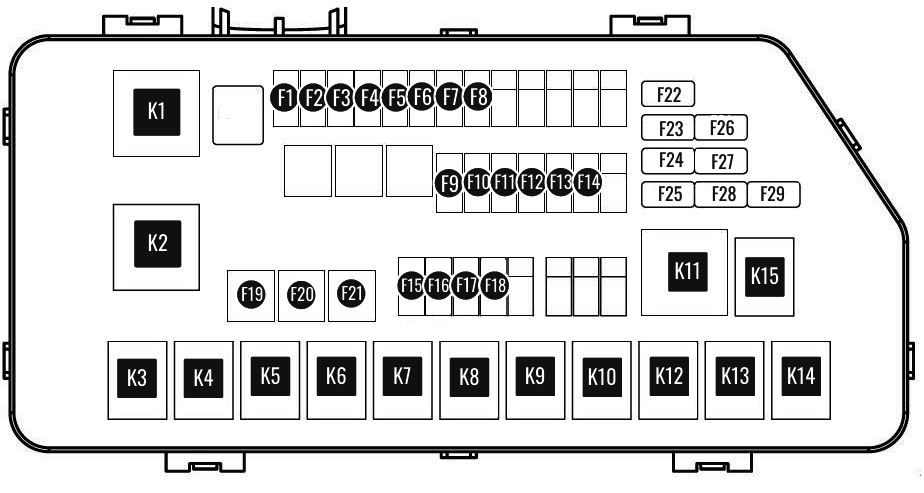

Схема
Призначення
| F1 | 10A ЕБК – електронний блок керування двигуном |
| F2 | 25A Живлення IG2 |
| F3 | 10A X60: Генератор, котушки запалювання (IG2); |
| X60 FL: Гальмівна система ABS (ABS); | |
| F4 | 5A X60: Порожньо; X60 FL: Передній датчик кисню (лямбда-зонд) |
| F5 | 15A X60: Порожньо; |
| X60 FL: Котушки запалювання | |
| F6 | 15A X60: Порожньо; |
| X60 FL: Форсунки / Вентилятор охолодження двигуна (радіатора) | |
| F7 | 15A На автомобілях з варіатором (CVT): ЕБК трансмісії CVT |
| F8 | 5A X60: Порожньо; |
| 5A X60 FL: Задній датчик кисню (лямбда-зонд) | |
| F9 | 15A Габаритні вогні / освітлення салону |
| F10 | 15A Звуковий сигнал (клаксон) |
| F11 | 15A Передні протитуманні фари (ПТФ) |
| F12 | 15A Фари дальнього світла |
| F13 | 15A Фари ближнього світла |
| F14 | 25A на головне реле; |
| F15 | 5A Вентилятор |
| F16 | 10A Компресор кондиціонера |
| F17 | 15A Бензонасос (паливний насос) |
| F18 | 10A Задній протитуманний ліхтар; |
| F19 | 25A на головне реле |
| F20 | Висока швидкість вентилятора радіатора (основний) |
| F21 | Низька швидкість вентилятора радіатора (додатковий) |
| F22 | Резервний |
| F23 | Резервний |
| F24 | Резервний |
| F25 | Резервний |
| F26 | Резервний |
| F27 | Резервний |
| F28 | Резервний |
| F29 | Резервний |
| Реле | |
| К1 | Реле керування швидкістю вентилятора |
| К2 | X60: Головне реле вентилятора; |
| X60 FL: Реле низької швидкості вентилятора | |
| К3 | X60: Додаткове реле вентилятора; |
| X60 FL: Реле високої швидкості вентилятора | |
| К4 | Реле електромагнітної муфти компресора кондиціонера |
| К5 | Реле паливного насоса (бензонасоса) |
| К6 | Реле звукового сигналу (клаксона) |
| К7 | Реле габаритних вогнів / освітлення салону |
| К8 | Реле передніх ПТФ / денних ходових вогнів (ДХВ) |
| К9 | Реле короткочасного вмикання дальнього світла |
| К10 | Реле дальнього світла |
| К11 | Головне реле |
| К12 | Реле ближнього світла фар |
| К13 | Реле стартера |
| К14 | Реле ліхтарів заднього ходу |
| К15 | Реле розблокування селектора передач |
Блок силових запобіжників

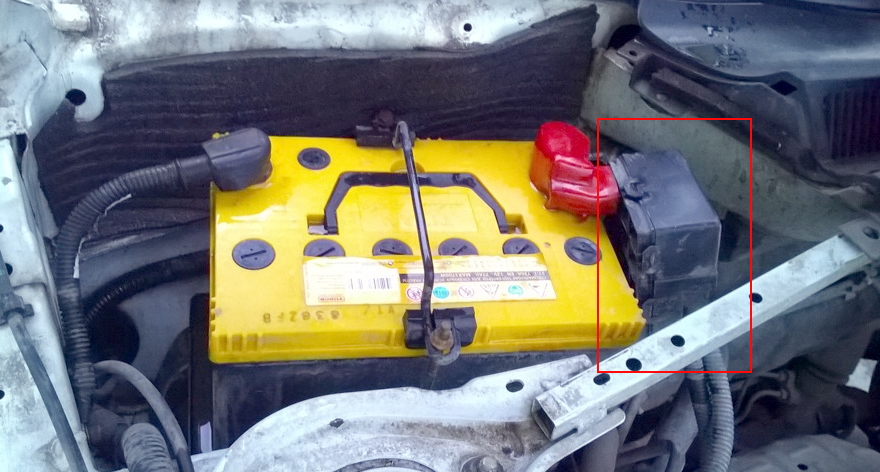

Цей блок розташований поруч з акумуляторною батареєю і складається з плавких вставок високої потужності.

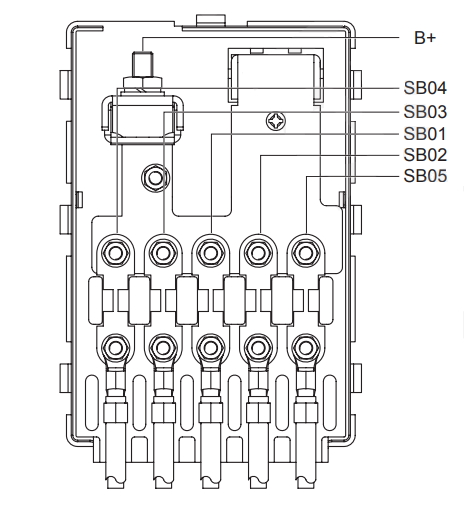

Схема
Призначення
| SB01 | 60A Живлення монтажного блоку запобіжників і реле під капотом |
| SB02 | 80A Живлення монтажного блоку запобіжників і реле під капотом |
| SB03 | 30A Електронний блок керування ABS (ЕБК ABS) |
| SB04 | 40A Електронний блок керування ABS (ЕБК ABS) |
| SB05 | 110A Живлення монтажного блоку запобіжників і реле в салоні |
