Opel Zafira C Tourer представляє 3-тє покоління модельного ряду Zafira, яке випускалося в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 роках. Також відомий як Vauxhall Zafira C Tourer. За цей час модель пройшла рестайлінг. У цій статті ми представимо опис запобіжників і реле Zafira Tourer зі схемами блоків запобіжників, їх розташуванням та фото-прикладами виконання. Додатково відзначимо запобіжник прикурювача.
Опис запобіжників може відрізнятися від представленого та залежить від року випуску і рівня комплектації вашого автомобіля.
Моторний відсік

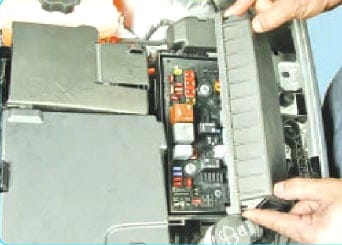

Блок запобіжників і реле розташований поруч з акумулятором і закритий захисною кришкою.

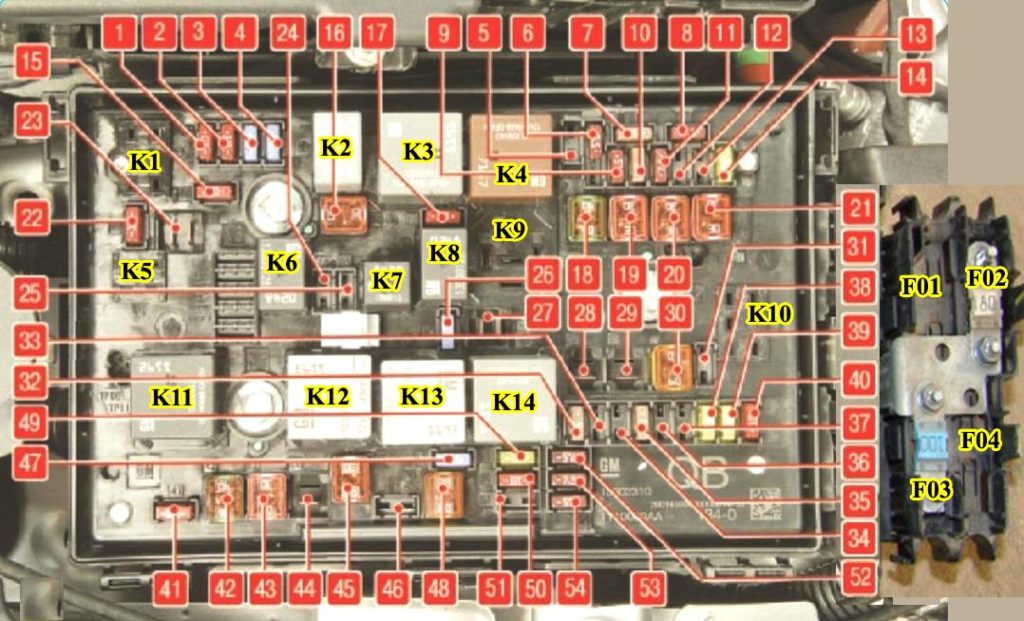

Схема
Призначення
| F01 | 80A K34 Блок керування свічками розжарювання (дизельний двигун) |
| F02 | 80A K43 Модуль керування гідропідсилювачем керма |
| F03 | 100A E40 Електричний додатковий обігрівач |
| F04 | 80A G10 Електродвигун вентилятора охолодження |
| 1 | 10 / 20A Модуль керування двигуном (ECM) бензин / дизель |
| 2 | 10A Датчик кисню з підігрівом 1, B52B Датчик кисню з підігрівом 2, B75B Датчик MAF / IAT, E41 Нагрівач термостата охолоджуючої рідини двигуна, Q12 Клапан продувки адсорбера EVAP, Q22 Електромагнітний клапан перемикання впускного колектора |
| 3 | 15A Q17A Паливна форсунка 1, Q17B Паливна форсунка 2, Q17C Паливна форсунка 3, Q17D Паливна форсунка 4, T8 Котушка запалювання |
| 4 | Резерв |
| 5 | Резерв |
| 6 | 7.5A A9A Зовнішнє дзеркало заднього виду – водій, A9B Зовнішнє дзеркало заднього виду – пасажир |
| 7 | 5A KR20B Реле середньої швидкості вентилятора радіатора 1, G10 Електродвигун вентилятора радіатора |
| 8 | 7.5A B52A Датчик кисню з підігрівом 1, B52B Датчик кисню з підігрівом 2, B75B Датчик MAF / IAT |
| 9 | 7.5A K9 Модуль керування кузовом (BCM), Датчик заднього скла |
| 10 | 5A K9 Модуль керування кузовом (BCM), Датчик акумулятора |
| 11 | 7.5A KR95B Реле 1, замок дверей багажника |
| 12 | 5A Модуль керування фарами K26, Модуль адаптивного переднього освітлення |
| 13 | 20A Резерв |
| 14 | 20A KQ7 Реле заднього склоочисника, M45 Електродвигун заднього склоочисника |
| 15 | 10A K20 Модуль керування двигуном (ECM) |
| 16 | 30A KR27 Реле стартера |
| 17 | 10A K71 Модуль керування трансмісією |
| 18 | 40A E18 Сітка обігріву заднього скла |
| 19 | 30A M74D Електродвигун склопідіймача – водій, M74P Електродвигун склопідіймача – пасажир |
| 20 | 30A M74LR Електродвигун склопідіймача – задній лівий, M74RR Електродвигун склопідіймача – задній правий |
| 21 | 30A K17 Електронний блок керування гальмами (EBCM / ABS) |
| 22 | 10A E13L Блок-фара передня – ліва (дальнє світло) |
| 23 | 25A KR2 Реле насоса омивача фар |
| 24 | 15A E13R Блок-фара – права (ближнє світло, ксенон) |
| 25 | 15A E13L Блок-фара – ліва (ближнє світло, ксенон) |
| 26 | 15A E29LF Протитуманна фара – передня ліва, E29RF Протитуманна фара – передня права |
| 27 | 30A KR22 Реле підігрівача палива (дизельний двигун) |
| 28 | Резерв |
| 29 | 30A K83 Модуль керування стоянковим гальмом (J71) |
| 30 | 60A K17 Електронний блок керування гальмами (EBCM) ABS |
| 31 | Резерв |
| 32 | 5A K36 Модуль діагностики та моніторингу подушок безпеки (SRS) |
| 33 | 15A K28 Модуль керування коректором фар (AFL) |
| 34 | Резерв |
| 35 | 5A S52 Перемикач зовнішніх дзеркал заднього виду, S79D Перемикач склопідіймачів – водій |
| 36 | Резерв |
| 37 | Електромагнітний клапан продувки адсорбера |
| 38 | 20A KR28 Реле вакуумного насоса (бензиновий двигун) |
| 39 | 20A K27 Модуль регулятора потоку паливного насоса (бензиновий двигун) |
| 40 | 10A Електродвигун омивача лобового скла |
| 41 | 10A E13R Блок-фара – права (дальнє світло) |
| 42 | 40A KR20C Реле низької швидкості вентилятора охолодження (бензиновий двигун), KR20B Реле середньої швидкості вентилятора охолодження 1 (дизельний двигун) |
| 43 | 30A M75 Електродвигун склоочисника лобового скла |
| 44 | Резерв |
| 45 | 30A G10 Електродвигун вентилятора охолодження двигуна (бензиновий двигун) |
| 46 | Резерв |
| 47 | 15A P12 Звуковий сигнал (зумер) |
| 48 | 60A KR20B Реле середньої швидкості вентилятора охолодження 1, KR20C Реле низької швидкості вентилятора охолодження, KR20D Реле високої швидкості вентилятора охолодження |
| 49 | Паливний насос |
| 50 | 10A S30 Перемикач коректора фар, M29L Привід коректора фар – лівий, M29R Привід коректора фар – правий |
| 51 | Дросельний вузол |
| 52 | Підігрів картерних газів |
| 53 | 7.5A K20 Електронний модуль керування двигуном (ECM), K34 Модуль керування свічками розжарювання (GPCM) (дизельний двигун), K71 Модуль керування трансмісією (АКПП) |
| 54 | 7.5A B19C Вакуумний вимикач підсилювача гальм, K27 Блок керування паливним насосом, B116 Датчик наявності води в паливі, E40 Електричний додатковий обігрівач, K33 Блок керування HVAC, P16 Панель приладів, B108 Датчик якості повітря, B19C Вакуумний вимикач підсилювача гальм A, B75B Датчик MAF / IAT |

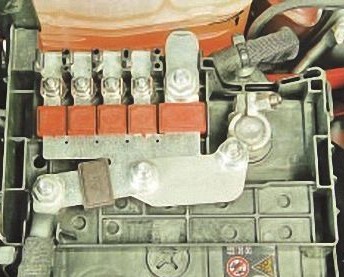

На кришці акумулятора можуть бути додаткові запобіжники у вигляді плавких вставок.
Реле
- K1 – резервне реле
- K2 – реле стартера
- K3 – реле трансмісії
- K4 – Реле обігріву заднього скла
- K5 – Реле насоса омивача фар
- K6 – Реле лівої лампи денних ходових вогнів, ближнього світла
- K7 – Реле паливного насоса
- K8 – Реле правої лампи денних ходових вогнів
- K9 – Реле підігрівача палива (дизельний двигун)
- K10 – Резервне реле
- K11 – Реле низької швидкості вентилятора охолодження
- K12 – Реле високої швидкості вентилятора охолодження
- K13 – Реле середньої швидкості вентилятора охолодження 1
- K14 – Головне реле запалювання
Салон

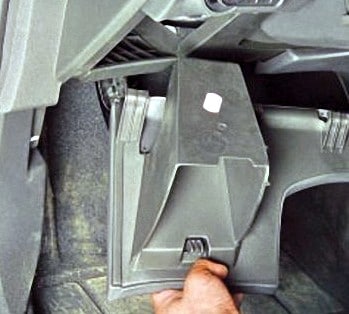

Блок запобіжників розташований під панеллю приладів з боку водія, за речовим ящиком (бардачком).

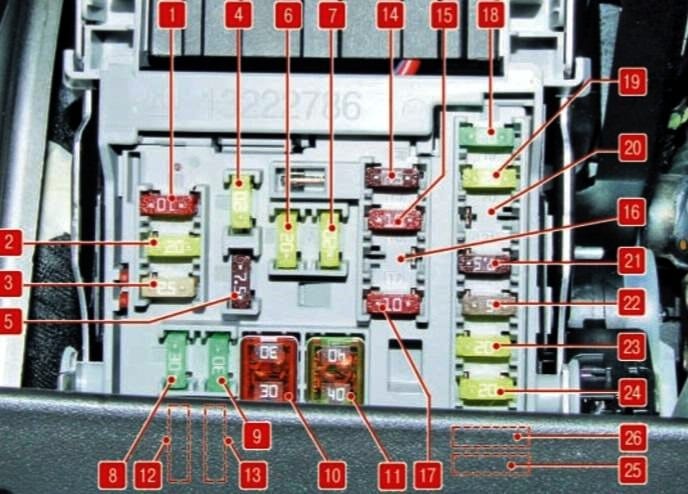

Схема
Призначення
| 1 | 10A A22 Керування магнітолою, K33 Дисплей інформаційного центру водія (DIC) |
| 2 | 20A K9 Модуль керування кузовом (BCM), зовнішнє освітлення |
| 3 | 25A K9 Модуль керування кузовом (BCM) |
| 4 | 20A A11 Магнітола, P5 Блок керування звуковим сигналом |
| 5 | 7.5A A12 Блок керування цифровим радіо, K82 Блок керування мобільним телефоном, T11 Модуль інтерфейсу медіаплеєра |
| 6 | 20A Передня розетка живлення ( прикурювач ) |
| 7 | 20A Розетка живлення додаткового обладнання |
| 8 | 30A K9 Модуль керування кузовом (BCM), ліва фара (ближнє світло, галоген) |
| 9 | 30A K9 Модуль керування кузовом (BCM), права фара (ближнє світло, галоген) |
| 10 | 30A K9 Модуль керування кузовом (BCM), замки дверей |
| 11 | 40A K8 Модуль керування електродвигуном вентилятора. Система опалення (вентиляції) та кондиціонування |
| 12 | 25A S64D Перемикач регулювання сидіння – водій, S65D Перемикач поперекової підтримки сидіння – водій |
| 13 | 25A Електропривід передніх сидінь |
| 14 | 7.5А X84 Діагностичний роз’єм |
| 15 | 7.5A K36 Модуль діагностики та моніторингу подушок безпеки (SRS) |
| 16 | 10A Центральний замок |
| 17 | 10A A26 Панель керування HVAC, K33 Блок керування HVAC |
| 18 | 30A KR104A Реле логістичного режиму 1 |
| 19 | 20A Модуль керування кузовом K9 Стоп-сигнали, освітлення |
| 20 | 5A K85 Модуль виявлення присутності пасажира |
| 21 | 10A P16 Панель приладів |
| 22 | 5A S39 Замок запалювання |
| 23 | 20A Модуль керування кузовом K9 |
| 24 | 20A Модуль керування кузовом K9 |
| 25 | 20A Блокування рульової колонки |
| 26 | 20A Роз’єм живлення додаткового обладнання |
За роботу прикурювача та додаткових розеток відповідають запобіжники під номерами 6 і 7 на 20А.

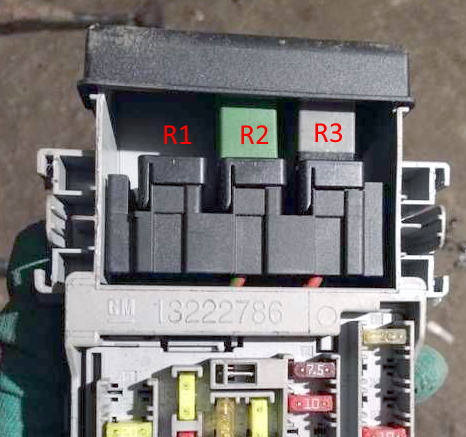

У верхній частині блоку запобіжників може бути встановлено кілька реле.
Схема
Призначення
- Відкриття багажника
- Блокування дверей (безпека)
- Розетка живлення
Багажне відділення

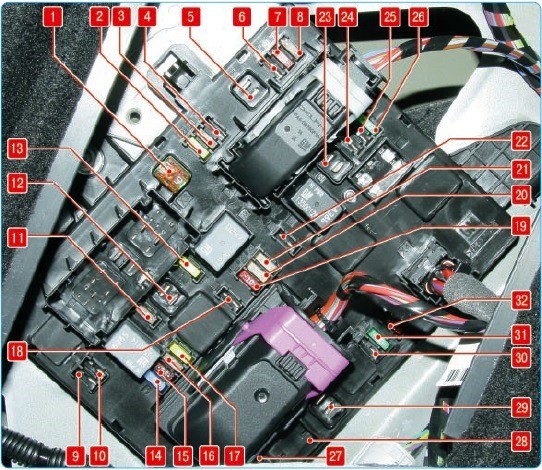

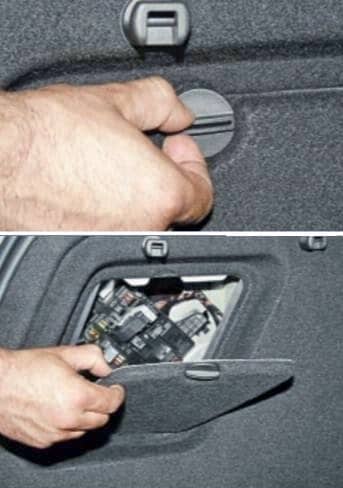

Він знаходиться зліва, під захисною кришкою.
Схема
Призначення
| 1 | 40A K101 Модуль керування інтерфейсом причепа |
| 2 | 30A X88 Роз’єм джгута проводів причепа |
| 3 | Система допомоги при паркуванні (парктронік) |
| 4 | Не використовується |
| 5 | Не використовується |
| 6 | Не використовується |
| 7 | 10A K29 Блок керування підігрівом сидінь, K104P Блок керування поперековою підтримкою сидіння – пасажир |
| 8 | Не використовується |
| 9 | Не використовується |
| 10 | 5A K9 Модуль керування кузовом (BCM) |
| 11 | 10A K65 Модуль індикації тиску в шинах, K68 Перетворювач контрольних ламп причепа |
| 12 | Не використовується |
| 13 | 20A X88 Роз’єм джгута проводів причепа |
| 14 | Не використовується |
| 15 | 7.5A S52 Перемикач зовнішніх дзеркал заднього виду, S79D Перемикач склопідіймачів – водій |
| 16 | 5A A10 Внутрішнє дзеркало заднього виду |
| 17 | Не використовується |
| 18 | Не використовується |
| 19 | 10A K32 Блок керування підігрівом керма |
| 20 | 20A K61 Модуль керування люком на даху |
| 21 | 25A K29 Модуль керування підігрівом сидінь |
| 22 | Не використовується |
| 23 | Не використовується |
| 24 | Не використовується |
| 25 | Не використовується |
| 26 | Не використовується |
| 27 | Не використовується |
| 28 | Не використовується |
| 29 | Не використовується |
| 30 | Не використовується |
| 31 | 30A T3 Підсилювач звуку (акустична система) |
| 32 | 10A K19 Модуль керування підвіскою |
Якщо ви знаєте, як зробити матеріал кращим, пишіть у коментарях.
