Skoda Enyaq — це акумуляторний електричний компактний кросовер, що випускається у 2021, 2022, 2023, 2024, 2025, 2026, 2027, 2028 роках. За цей час модель отримала фейсліфтинг. У нашій статті ви знайдете призначення запобіжників та реле Skoda Enyaq зі схемами блоків запобіжників та їх розташуванням. Ми також відзначимо запобіжник, який відповідає за прикурювач.
Призначення деяких елементів на схемах може відрізнятися від представленого та залежить від року випуску, комплектації та країни постачання. У разі виникнення труднощів зверніться до найближчого дилера.
Пасажирський салон
Блок запобіжників та реле

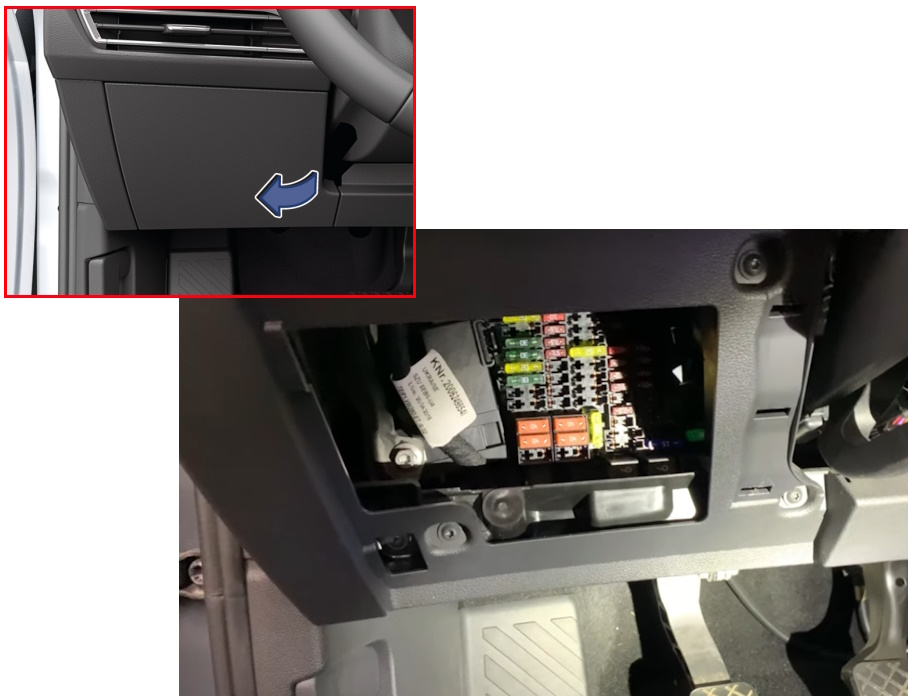

Він розташований за речовим ящиком з боку водія. Для доступу сильно потягніть за праву сторону у напрямку стрілки.

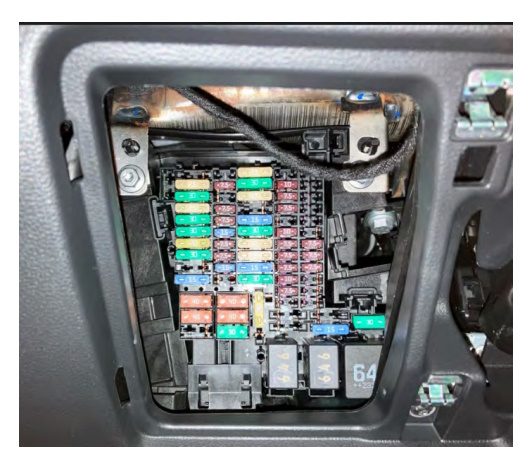

Фото для прикладу

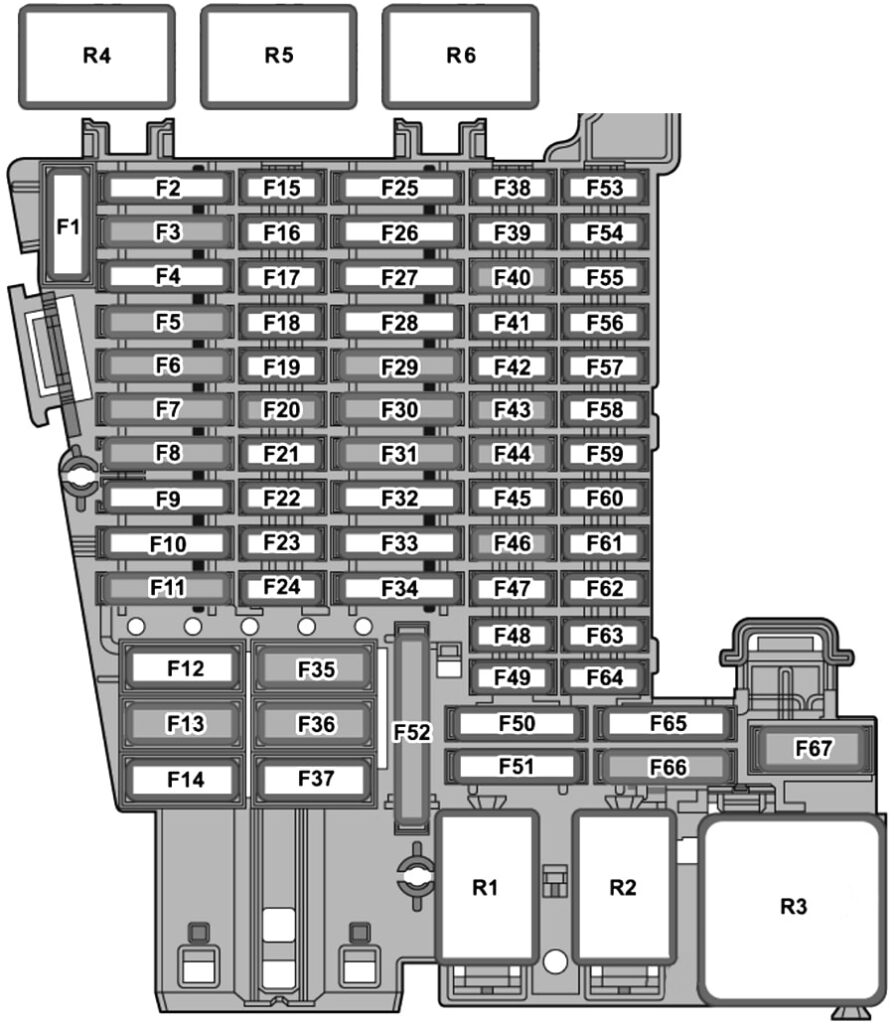

Схема
Призначення
| SC1 | — |
| SC2 | — |
| SC3 | 25A — Блок керування розпізнаванням причепа |
| SC4 | 20A — Блок керування підігрівачем відновника (дизель) |
| SC5 | 25A — Актуатор блокування на парковці |
| SC6 | 30A — Блок керування бортовою мережею, внутрішнє освітлення |
| SC7 | 30A — Блок керування обігрівачем та кондиціонером, підігрів сидінь |
| SC8 | 20A — Блок керування зсувним люком, електричний скляний дах |
| SC9 | 30A — Блок керування дверима водія/переднього пасажира, електродвигуни задніх склопідйомників |
| SC10 | — |
| SC11 | 15A — Блок керування розпізнаванням причепа |
| SC12 | 40A — Блок керування бортовою мережею, зовнішнє освітлення |
| SC13 | 40A — Блок керування бортовою мережею, центральний замок |
| SC14 | 30A — Блок керування цифровим звуковим пакетом 40 – Салон з розеткою, 12В/230В |
| SC15 | — |
| SC16 | 7.5A — Блок керування подушками безпеки (SRS/Airbag) |
| SC17 | 10A — Реле системи дозування відновника |
| SC18 | 7.5A — Інтерфейс доступу/запуску, дверні ручки, модулі захисту від крадіжки, блокування рульової колонки |
| SC19 | 7.5A — Панель приладів, модуль екстреного виклику, комунікаційний блок |
| SC20 | 7.5A — Блок доступу до Інтернету, кардрідер (Японія), ТВ-тюнер (Японія), кронштейн телефону, USB-підключення |
| SC21 | 7.5A — Модулі системи допомоги при зміні смуги руху, зовнішні дзеркала, ручка кришки багажника |
| SC22 | — |
| SC23 | — |
| SC24 | 15A — Блок керування повним приводом |
| SC25 | 25A — Передній ремінь безпеки (залежно від лівого/правого керма) |
| SC26 | 30A — Блоки керування дверима та задні склопідйомники |
| SC27 | 25A — Передній ремінь безпеки (залежно від лівого/правого керма) |
| SC28 | — |
| SC29 | 15A — Блок керування розпізнаванням причепа |
| SC30 | 30A — Блок керування інформаційною електронікою 1 |
| SC31 | 25A — Блок керування розпізнаванням причепа |
| SC32 | 25A — Блок дисплея заднього клімат-контролю, підігрів задніх сидінь / 15A – Блок керування кришкою багажника |
| SC33 | — |
| SC34 | — |
| SC35 | 40A — Блок керування бортовою мережею, зовнішнє освітлення |
| SC36 | 40A — Блок керування вентилятором свіжого повітря |
| SC37 | 30A — Блок керування кришкою багажника |
| SC38 | — |
| SC39 | 10A — Блок керування електронікою рульової колонки |
| SC40 | 7.5A — Сирена сигналізації |
| SC41 | 7.5A — Діагностичний інтерфейс шини даних |
| SC42 | 7.5A — Механізм селектора, дисплей положення важеля селектора |
| SC43 | 10A — Датчик температури в салоні, приймач додаткового обігрівача, блоки клімат-контролю, реле обігріву заднього скла |
| SC44 | 7.5A — Кнопка стоянкового гальма, діагностичний роз’єм, модуль даху, датчик сигналізації, блок керування освітленням, датчик дощу/світла |
| SC45 | 7.5A — Блок керування електронікою рульової колонки |
| SC46 | 7.5A — Блок керування проекційним дисплеєм (Head-up), передній інформаційний дисплей |
| SC47 | 10A — Блок керування електронним регулюванням амортизаторів |
| SC48 | 7.5A — USB-розетка для зарядки 1 |
| SC49 | — |
| SC50 | — |
| SC51 | — |
| SC52 | 20A — Розетка 12В, розетка 12В 3 |
| SC53 | — |
| SC54 | — |
| SC55 | — |
| SC56 | — |
| SC57 | — |
| SC58 | 7.5A — Передня камера допомоги водієві, блок керування системою допомоги при паркуванні, адаптивний круїз-контроль |
| SC59 | 7.5A — Кнопка стоянкового гальма, внутрішнє дзеркало, датчик якості повітря, датчик тиску холодоагенту, вимикач ліхтаря заднього ходу |
| SC60 | 7.5A — Діагностичний роз’єм |
| SC61 | 7.5A — Реле стартера 1, реле стартера 2 |
| SC62 | — |
| SC63 | — |
| SC64 | — |
| SC65 | 10A — Блок керування генератором звуку двигуна |
| SC66 | 15A — Електродвигун очисника заднього скла |
| SC67 | 30A — Реле обігріву заднього скла |
| Реле | |
| R1 | Реле розеток живлення |
| R2 | Реле подачі напруги клеми 15 |
| R3 | Реле обігріву заднього скла |
| R4 | Реле системи дозування відновника (Дизель) |
| R5 | — |
| R6 | — |
За роботу прикурювача відповідає запобіжник номер 52 на 20А.
Додаткові елементи
Додаткові елементи захисту можуть бути розташовані біля блоку запобіжників та реле.

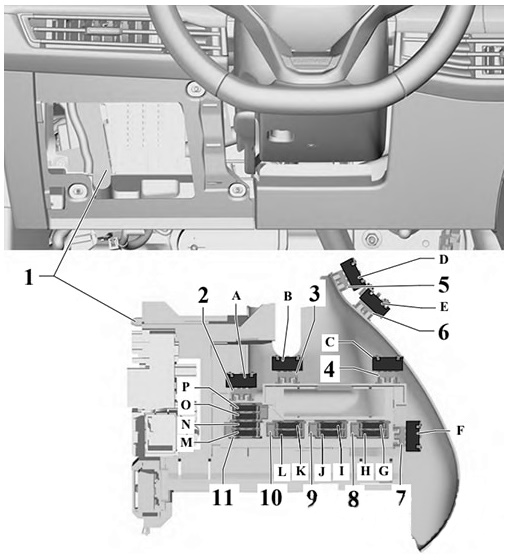

Схема розташування
Призначення
| A | 15 A — Блок керування регулюванням сидіння водія |
| B | — |
| C | — |
| D | 15 A — Вентилятор спинки сидіння водія, вентилятор подушки сидіння водія, блок керування регулюванням переднього лівого сидіння |
| E | 15 A — Вентилятор спинки сидіння переднього пасажира, вентилятор подушки сидіння переднього пасажира, блок керування регулюванням переднього правого сидіння |
| F | — |
| G | 10 A — Блок керування спеціального автомобіля, діагностичний роз’єм 2, точка підключення підйомника для інвалідних візків, точка підключення двосторонньої радіостанції в спеціальному автомобілі, точка підключення передніх правих дверей, точка підключення передніх лівих дверей, точка підключення реєстратора даних про аварію, точка підключення блоку керування спецсигналами |
| H | — |
| I | — |
| J | — |
| K | 40 A — Точка підключення підйомника для інвалідних візків, блок керування спеціального автомобіля |
| L | 40 A — Блок керування спеціального автомобіля, запобіжник 16 на тримачі реле та запобіжників SRSH |
| M | — |
| N | — |
| O | — |
| P | — |
Моторний відсік
Блок запобіжників та реле розташований з лівого боку моторного відсіку, поруч з акумулятором, і закритий захисною кришкою.

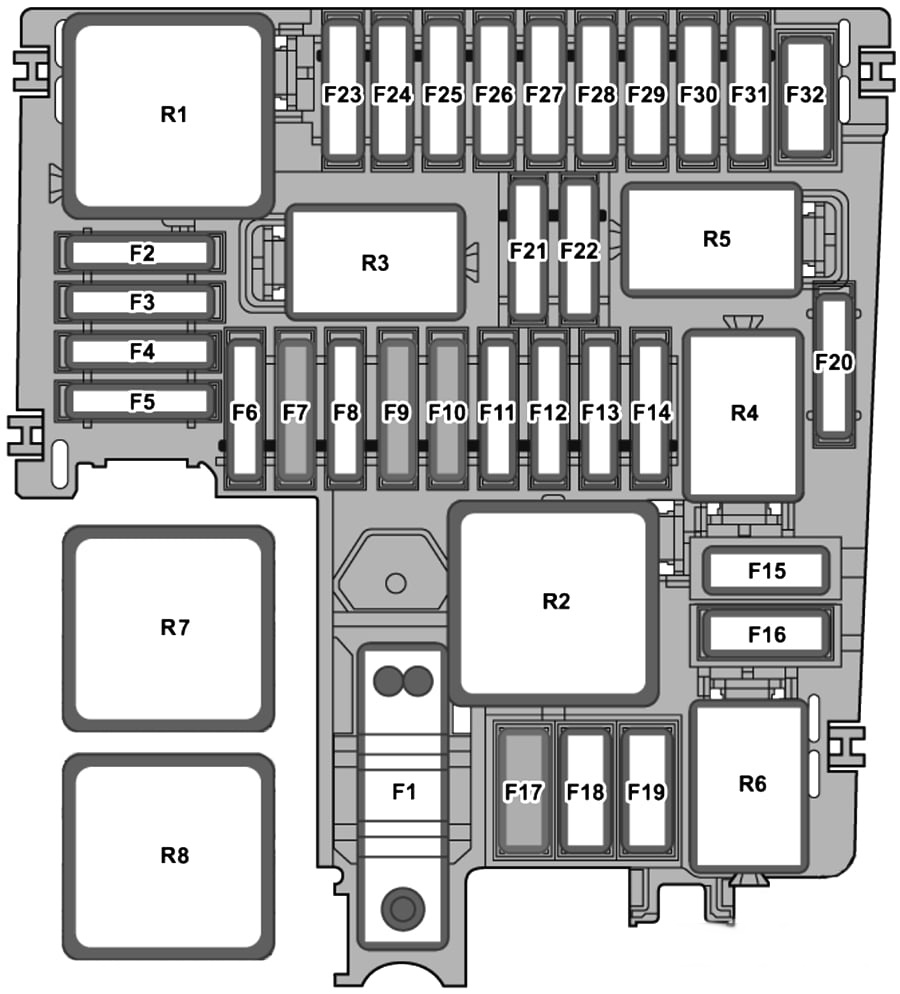

Схема
Опис
| SB1 | 400 A — Блок керування підсилювачем рульового управління |
| SB2 | 7.5 A — Головне реле (бензин), реле подачі напруги клеми 30 (дизель), блок керування двигуном (ECU/ECM), блок керування ABS |
| SB3 | 20 A — Реле живлення компонентів двигуна (2.0 л бензин) |
| SB3 | 7.5 A — Реле газових запірних клапанів (двигун на природному газі) |
| SB4 | 15 A — Передня ліва фара |
| SB5 | 15 A — Передня права фара |
| SB6 | — |
| SB7 | 30 A — Додатковий гідравлічний насос 1 для трансмісійної оливи |
| SB8 | 40 A — Підсилювач гальм |
| SB9 | 15 A — Реле звукового сигналу |
| SB10 | 30 A — Блок керування електродвигуном склоочисника |
| SB11 | — |
| SB12 | 15 / 30 A — Блок мехатроніки для коробки передач з подвійним зчепленням, блок керування автоматичною коробкою передач |
| SB13 | 25 A — Блок керування ABS |
| SB14 | 20 A — Блок керування додатковим обігрівачем |
| SB15 | 40 A — Блок керування ABS |
| SB16 | — |
| SB17 | 40 A — Елемент додаткового повітряного обігрівача (дизель) |
| SB18 | 40 A — Елемент додаткового повітряного обігрівача (дизель) |
| SB19 | — |
| SB20 | 15 A — Блок керування блокуванням диференціала осі |
| SB21 | 7.5 A — Блок керування двигуном (ECU/ECM) |
| SB22 | 30 A — Стартер |
| SB23 | 15 A — Блок керування двигуном (ECU/ECM) |
| SB24 | 7.5 / 10 A — Вентилятор радіатора, датчик рівня та температури оливи, електромагнітний клапан фільтра з активованим вугіллям 1, клапан керування випускним розподільним валом 1, клапан керування впускним розподільним валом 1, клапан регулювання тиску оливи, клапан керування форсункою охолодження поршня, клапан регулювання тиску палива (дизель), реле системи дозування відновника (дизель), блок керування автоматичним часом розжарювання (дизель), стартер-генератор (система 48 В), актуатори кулачків, датчик тиску в газовому баку, реле газових запірних клапанів |
| SB25 | 10 A — Газові форсунки 1–4 (двигун на природному газі) |
| SB26 | 10 A — Нагрівальний елемент вентиляції картера, клапан регулювання тиску оливи, актуатор регулювання температури двигуна, клапан регулювання охолоджуючої рідини, клапан керування форсункою охолодження поршня, циркуляційний насос охолоджуючої рідини, насос охолодження наддувного повітря, додатковий насос обігрівача |
| SB27 | 10 / 15 A — Датчик твердих частинок, лямбда-зонд до і після каталізатора, блоки керування датчиком NOx |
| SB28 | 20 A — Котушки запалювання 1–4 з вихідним каскадом, електромагнітний клапан фільтра з активованим вугіллям, клапани керування розподільним валом, клапан регулювання тиску оливи |
| SB29 | 15 / 20 A — Блок керування паливним насосом |
| SB30 | — |
| SB31 | 7.5 A – Датчик стоп-сигналу |
| SB32 | 40 А – Обігрів лобового скла |
| Реле | |
| R1 | Головне реле |
| R2 | Реле високої потужності нагріву (дизель) |
| R3 | Реле звукового сигналу |
| R4 | Реле стартера 1 |
| R5 | Реле стартера 2 |
| R6 | Реле газових запірних клапанів (привід на природному газі), реле живлення компонентів двигуна |
| R7 | Блок керування автоматичним часом розжарювання |
| R8 | Реле низької потужності нагріву |

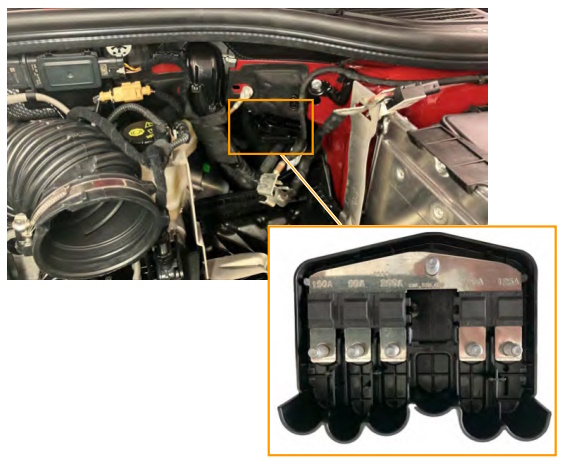

Поруч може бути встановлений блок запобіжників високої потужності, підключений до акумулятора.

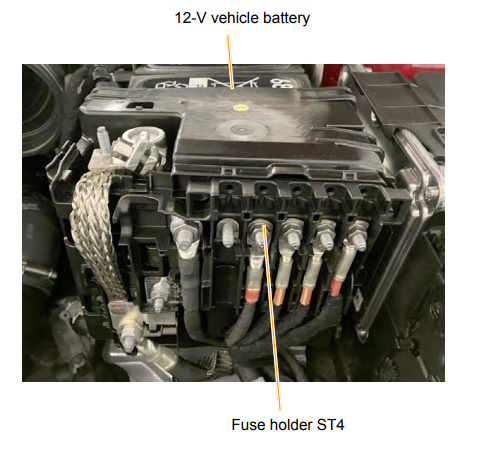

Тримач запобіжників ST4 розташований у моторному відсіку та встановлений на 12-вольтовому автомобільному акумуляторі A. Там встановлено мультизапобіжник для наступних компонентів:
- Стартер B
- Блок керування підсилювачем рульового управління J500
- Гідравлічний насос ABS V64
- Всі клапани ABS
- Підсилювач гальм NX6
- Клема 30 Підключення до тримача запобіжників SA (без запобіжника)
Додаткові елементи

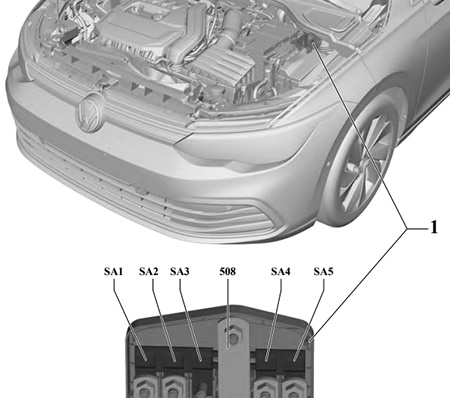

Схема
Специфікація
- SA1 – 150A Блок запобіжників (Моторний відсік)
- SA2 – 100/50A Вентилятор радіатора
- SA3 –
- 508 – Акумулятор
- SA4 – 125A Блок запобіжників (Пасажирський салон)
- SA5 – 125A Блок запобіжників (Пасажирський салон)
