Lifan X50 випускався у 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 роках. У цьому матеріалі ви знайдете опис запобіжників і реле Lifan x50 зі схемами блоків, місцями їх розташування та фотографіями. Зверніть увагу на запобіжник, що відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятися від представленого та залежить від року випуску і рівня електричного оснащення вашого автомобіля.
Пасажирський салон

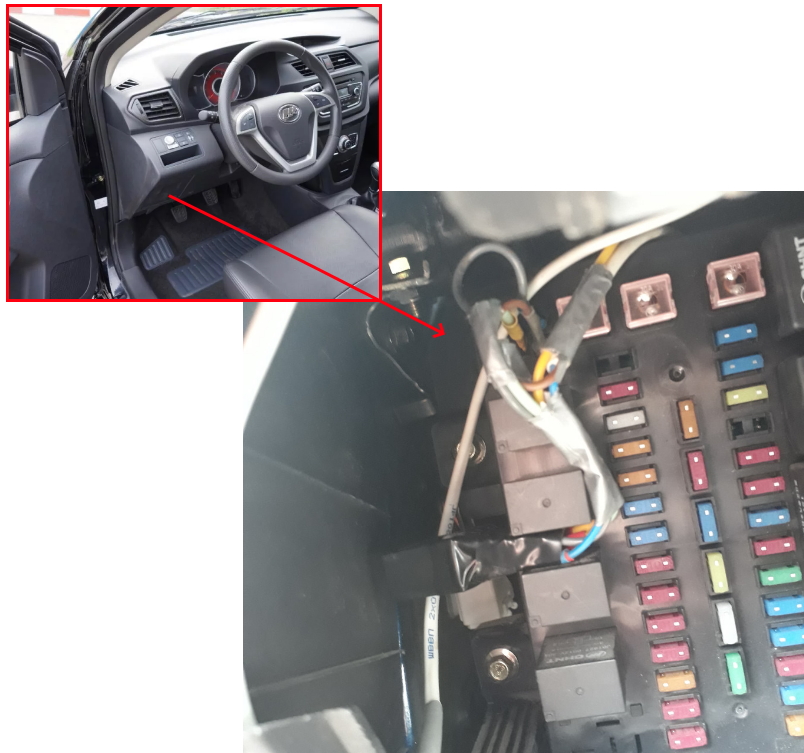

У пасажирському салоні блок запобіжників і реле розташований у нижній частині панелі приладів, за захисною кришкою, з боку водія.

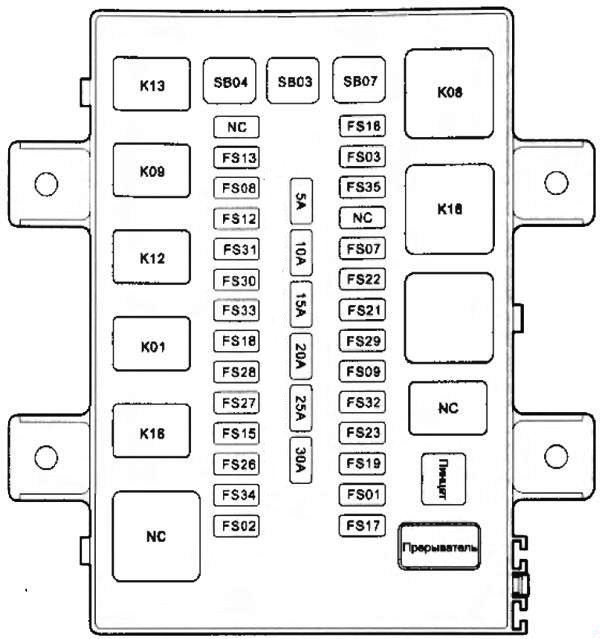

Схема
Призначення
| FS01 | 15A АКПП: Запобіжник іммобілайзера, центрального замка |
| МКПП: Запобіжник центрального замка | |
| FS02 | 10A АКПП: Запобіжник генератора, іммобілайзера, центрального замка |
| МКПП: Запобіжник системи впорскування палива IG1 (EFI) | |
| FS03 | 15A Запобіжник модуля керування двигуном (ECM) |
| FS07 | 10A Запобіжник кондиціонера |
| FS08 | 25A Запобіжник обігріву заднього скла |
| FS09 | 30A Запобіжник електросклопідйомників |
| FS12 | 5A Габаритні вогні |
| FS13 | 10A Задні протитуманні ліхтарі |
| FS15 | 10A Ліхтарі заднього ходу |
| FS16 | 15A Стоп-сигнали |
| FS17 | 5A Лампи освітлення салону |
| FS18 | 10A Панель приладів |
| FS19 | 10A Панель приладів |
| FS21 | 15A Прикурювач |
| FS22 | 10A Аудіосистема |
| FS23 | 15A Аудіосистема |
| FS26 | 5A Антиблокувальна система (ABS) |
| FS27 | 10A Електронний блок керування подушками безпеки (SRS ECU) |
| FS28 | 10A Електронний блок керування електропідсилювачем керма (EPS ECU) |
| FS29 | 10A Електричні зовнішні дзеркала |
| FS30 | 15A Склоочисник лобового скла |
| FS31 | 5A Запобіжник люка |
| FS32 | 15A Запобіжник люка |
| FS33 | 15A Підігрів сидінь |
| FS34 | 10A АКПП: Запобіжник блоку керування варіатором (TCU) |
| FS35 | 20A АКПП: Запобіжник блоку керування варіатором (TCU) |
| SB03 | 30A AM1 (Замок запалювання 1) |
| SB04 | 30A AM2 (Замок запалювання 2) |
| SB07 | 30A Вентилятор обігрівача |
| К01 | Реле стартера |
| К08 | Реле вентилятора обігрівача |
| К09 | Реле обігріву заднього скла |
| К12 | Реле габаритних вогнів |
| К13 | Реле задніх протитуманних ліхтарів |
| К16 | АКПП: Реле ліхтарів заднього ходу |
| К18 | АКПП: Реле живлення |
За роботу прикурювача відповідає запобіжник номер FS21 на 15А.
Моторний відсік

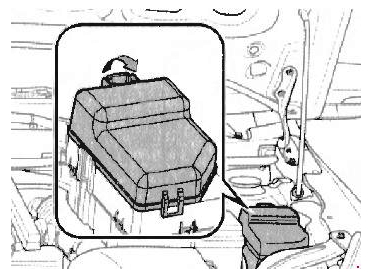

Під капотом, у лівій частині моторного відсіку, поруч з акумулятором, розташований головний блок запобіжників і реле.

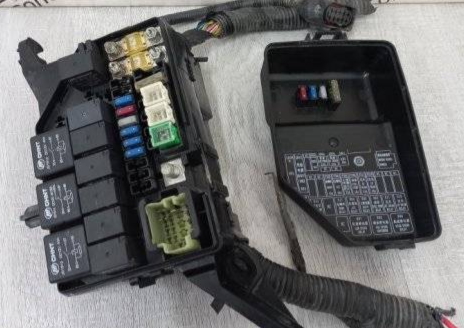

Приклад фото
Звіряйте призначення зі своїми схемами на кришці блоків.

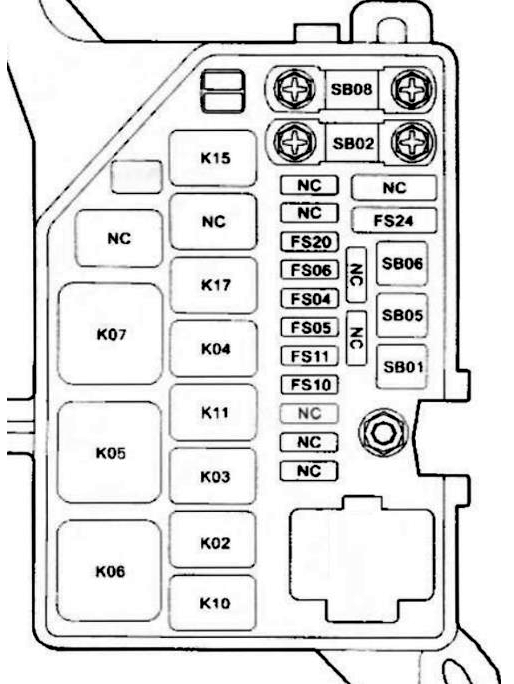

Схема
Позначення
| FS04 | 25A Головне реле |
| FS05 | 15A Паливний насос |
| FS06 | 10A Компресор кондиціонера |
| FS10 | 15A Запобіжник реле ближнього світла |
| FS11 | 15A Запобіжник реле дальнього світла |
| FS20 | 15A Запобіжник звукового сигналу |
| FS24 | 25A Електронний блок керування ABS |
| SB01 | 40A Антиблокувальна система (ABS) |
| SB02 | 60A Ланцюги живлення обладнання |
| SB05 | 25A Запобіжник реле високої швидкості вентилятора |
| SB06 | 25A Запобіжник реле низької швидкості вентилятора |
| SB08 | 60A Запобіжник електронного блоку керування електропідсилювачем керма (EPS ECU) |
| К02 | Реле дальнього світла |
| К03 | Реле паливного насоса |
| К04 | Реле компресора кондиціонера |
| К05 | Реле резистора |
| К06 | Реле високої швидкості вентилятора |
| К07 | Реле низької швидкості вентилятора |
| K10 | Реле ближнього світла |
| К11 | Головне реле |
| К15 | Реле денних ходових вогнів |
| К17 | Реле звукового сигналу |
