У цій публікації ми представимо опис запобіжників та реле Iveco Daily 2011, 2012, 2013, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 років зі схемами блоків запобіжників, їх розташуванням та фотоприкладами роботи. Окремо відзначимо запобіжники прикурювача.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Зміст статті
Пасажирський салон

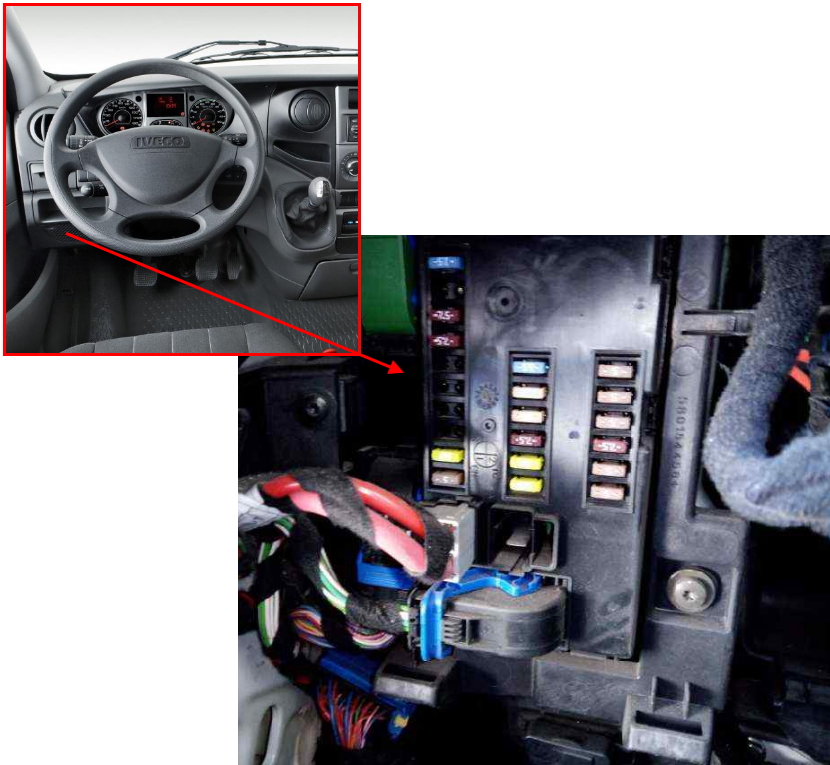

У салоні автомобіля блок запобіжників і реле розташований під панеллю приладів з боку водія та закритий захисною кришкою.

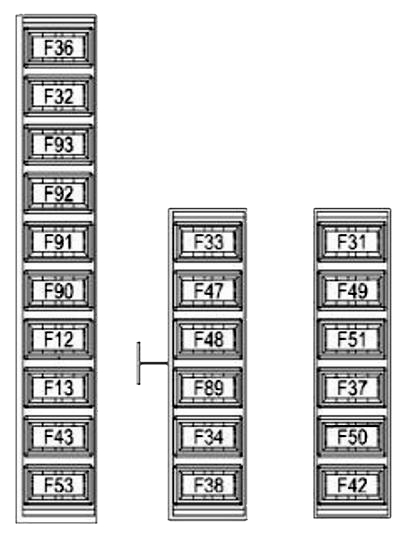

Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| F12 | 7.5А Правофарний ближній світло |
| F13 | 7.5А Лівофарний ближній світло – коректор фар |
| F31 | 5А Очищувачі фар і електродвигуни та елементи управління склопідіймачами |
| F32 | 7.5А Зняття акумулятора при мінімальній напрузі – внутрішнє освітлення |
| F33 | 15A Зсувні двері, роз’єм EOBD, протиугінна система; Блок управління коробкою передач ZF 8HP 70L |
| F34 | 20A Розетка, живлення +30 для радіо |
| F36 | 15А Радіо MODUS, тахограф, сигнал, система парктроніка; Кондиціонер; Система блокування диференціалу |
| F37 | 7.5А Панель приладів, стоп-світло, роз’єм причепа |
| F38 | 20А Система центрального замка |
| F42 | 5А Система ABS або ESP |
| F43 | 20А Омивач вітрового скла |
| F47 | 25А Склопідіймач на стороні водія |
| F48 | 25А Склопідіймач на стороні пасажира |
| F49 | 5А Панель управління, тахограф, система ASR, Telma (котушка), відеокамера, блокування заднього диференціалу |
| F50 | 5А Подушки безпеки |
| F51 | 5А Живлення +15 для ASR; світло заднього ходу; LDWS; USB-порт; Відмикання автомобіля при відкритих дверях; Стабілізатор напруги (система SandS); Внутрішній температурний датчик; Парктронік; Радіо; Педаль зчеплення (система SandS); TRM; Подача живлення 24–12 В |
| F53 | Панель приладів – таймер додаткового обігрівача |
| F89 | 5А Живлення панелі приладів |
| F90 | 7.5А Лівофарний світло / Сигнал |
| F91 | 7.5А Правофарний дальній світло |
| F92 | 7.5А Лівий протитуманий ліхтар |
| F93 | 7.5А Правий протитуманий ліхтар |
Моторний відсік
Блок запобіжників і реле

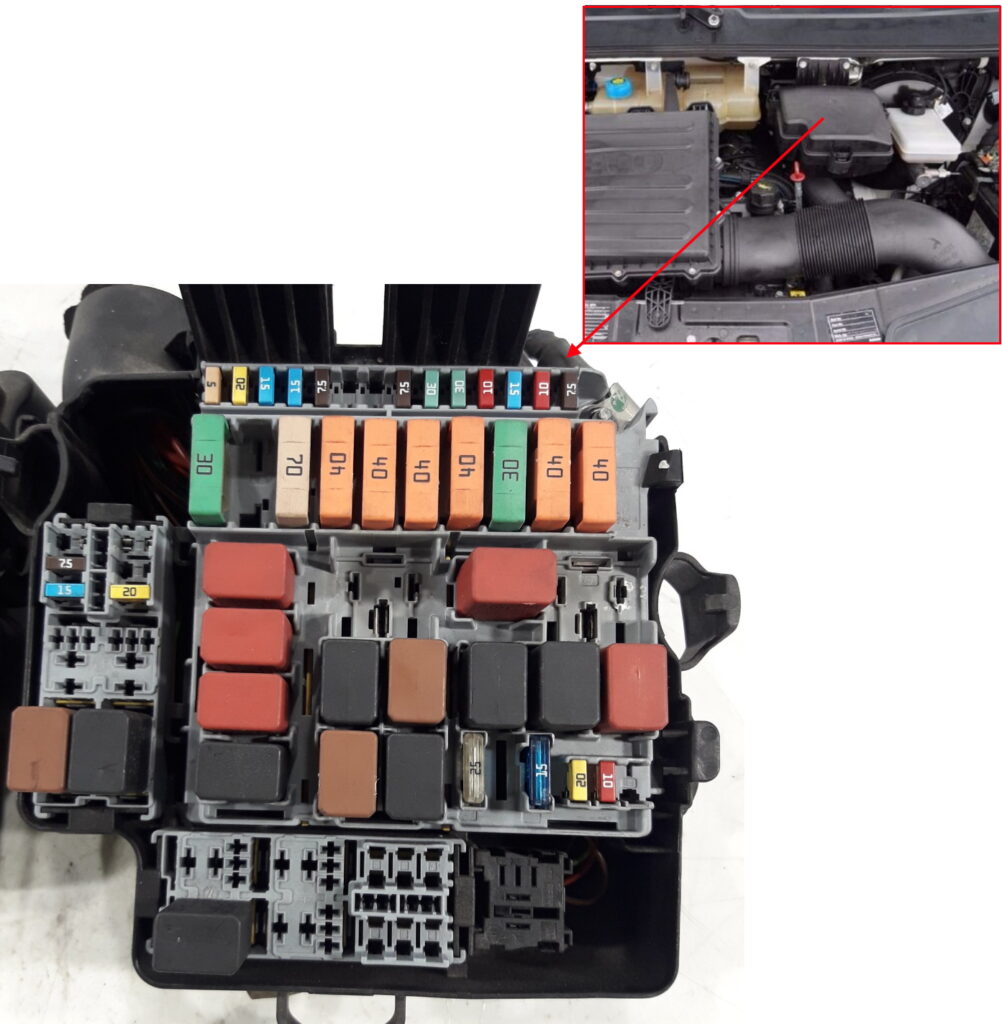

Під капотом у моторному відсіку блок із запобіжниками та реле розташований поруч з акумуляторною батареєю, також закритий захисною кришкою.
Фото – приклад

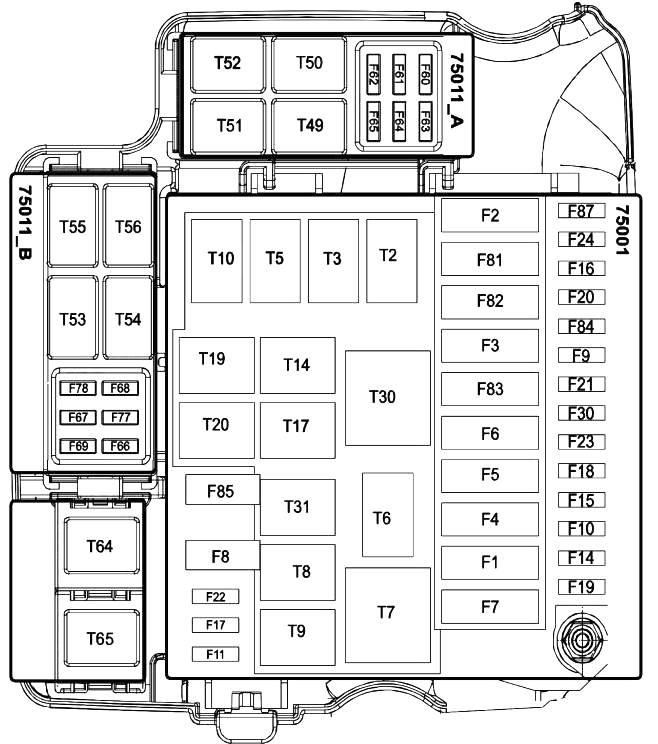

Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| F1 | 40A Електромагнітні клапани пневмопідвіски |
| F2 | 40A Вентилятор 8 к.с., перемикач запалювання |
| F3 | 30A Вентилятори системи клімат-контролю кабіни та допоміжний підігрівач охолоджуючої рідини, ВВМ |
| F4 | 30A Система гальм (ESP) |
| F5 | 40A Блок управління ECAS і клапани пневмопідвіски |
| F6 | 40A Запобіжники (F61), (F62), (F66) |
| F7 | 40A Запобіжник прикурювача, розетка 12В, підігрів сидіння |
| F8 | 15A Запобіжник паливного насоса |
| F9 | 30A Автоматична коробка передач |
| F10 | 15A Зовнішні дзеркала з підігрівом, обігрів лобового скла |
| F11 | 15A Основні навантаження EDC через головне реле |
| F14 | 10A Реле основного стартера двигуна |
| F15 | 10A Насос охолодження Bosch (для двигунів F1C Euro 5) |
| F16 | 15A Прикурювач |
| F17 | 10A Вторинні навантаження EDC через головне реле |
| F18 | 15A ВВМ і EM, блокування заднього диференціала |
| F19 | 7.5A Реле сирени |
| F20 | 15A ВВМ і EM, 13-контактний роз’єм |
| F21 | 7.5A Реле електромагнітного клапана циліндра (CNG) |
| F22 | 25A Основні навантаження EDC через головне реле |
| F23 | 30A Скидачі |
| F24 | 20A Розетка 12В |
| F30 | 5A Бічні габаритні ліхтарі |
| F60 | 20A Підігрів сидіння |
| F61 | 30A Блокування заднього диференціала |
| F62 | 30A Обігрівач заднього скла |
| F63 | 10A Блок управління ECAS / компресор кондиціонера |
| F64 | 15A Система подачі сечовини (для двигунів F1C Euro VI) |
| F65 | 20A Система подачі сечовини (для двигунів F1C Euro VI) |
| F66 | 15A Омивачі фар (версії з МКПП) |
| F67 | 7.5A Роз’єм для причепа |
| F68 | 10A Обігрівач лобового скла |
| F69 | 7.5A Підігрів дзеркал |
| F77 | 5A Обігрівач (крім версій VENDOR та VENDOR F1A) |
| F78 | 7.5A Роз’єм для причепа |
| F81 | 30A Автоматична коробка передач |
| F82 | 70A Живлення другого корпусу комп’ютера |
| F83 | 40A Вентилятори внутрішньої частини кабіни |
| F84 | 7.5A Роз’єм Baruffaldi |
| F85 | 25A Нагрівач палива та сажевого фільтра |
| F87 | 5/7.5A Датчик вакууму (старт-стоп), контролер двигуна, блок керування АКПП |
| Т02 | 20A Насос охолодження Bosch, стартер (старт-стоп) |
| Т03 | 20A Бічні габаритні ліхтарі |
| Т05 | 20A Роз’єм Baruffaldi |
| Т06 | Порожній |
| Т07 | 50A Розряд перемикача запалювання |
| Т08 | 20A Паливний насос |
| Т09 | 30A Головне реле |
| Т10 | 30A Запобігання запуску двигуна, сигнал +50 до системи StartandStop |
| Т14 | 30A Зчеплення Baruffaldi (низька швидкість) |
| Т17 | 10/20A Склоочисник (1-а і 2-а передача) |
| Т19 | 10/20A Склоочисник вмикання |
| Т20 | 20A Діагностика EOBD |
| Т30 | 50A Вентилятори салону кабіни |
| Т31 | 30A Нагрівач паливного фільтра |
| Т49 | 20A Система StartandStop |
| Т50 | 20A Обігрів лобового скла та дзеркал |
| Т51 | 20A Увімкнення компресора кондиціонера |
| Т52 | 30A Обігрівач заднього скла |
| Т53 | 20A Нагрівач (крім версій VENDOR та VENDOR F1A) |
| Т54 | 10/20A Відключення акумулятора (реле безпеки) |
| Т55 | 10/20A Відключення акумулятора (сигнал активації) |
| Т56 | Порожній |
| Т64 | 20A Омивачі фар (механічна коробка передач) |
| Т65 | 10/20A Вентилятор автоматичної трансмісії |

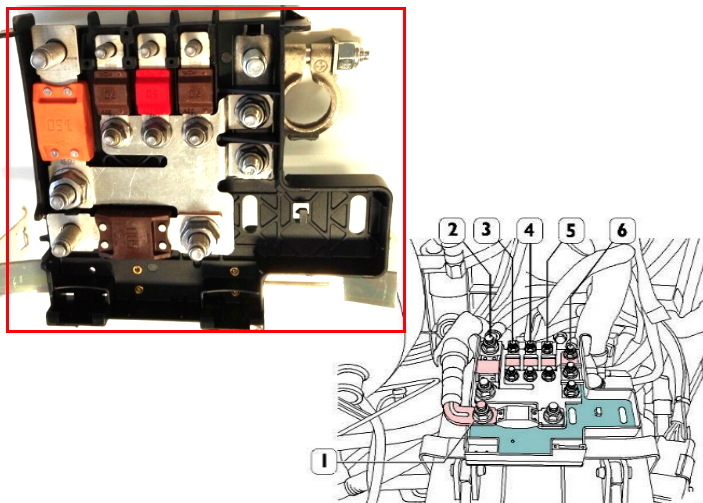

Блок запобіжників живлення
На плюсовій клемі акумулятора можна встановити блок запобіжників високої потужності у вигляді вставок запобіжників високої потужності.
Розподіл
- 500A – +30 від F75 для стартера, генератора змінного струму та ретардера (за наявності)
- 150A – +30 від F70 для шини SCM
- 60A – +30 від F73 для попереднього підігріву свічок розжарювання
- 40A – +30 від F72 для гальмівного блоку
- 80A – +30 від F7I для першого бортового комп’ютера
- +30 до F64 в SCM/A для датчика IBS системи стоп-старт
Знаєте, як покращити матеріал – пишіть у коментарях.
