Запобіжник та реле Foton Auman

Foton Auman – це сімейство вантажівок, самоскидів та бортових вантажівок, що випускаються з 2003 року по сьогоднішній день у різних модифікаціях та виконаннях. У цій статті ми представимо опис запобіжників та реле Foton Auman зі схемами блоків, їх розташуванням та фотоприкладами роботи. Окремо виділимо запобіжник прикурювача.

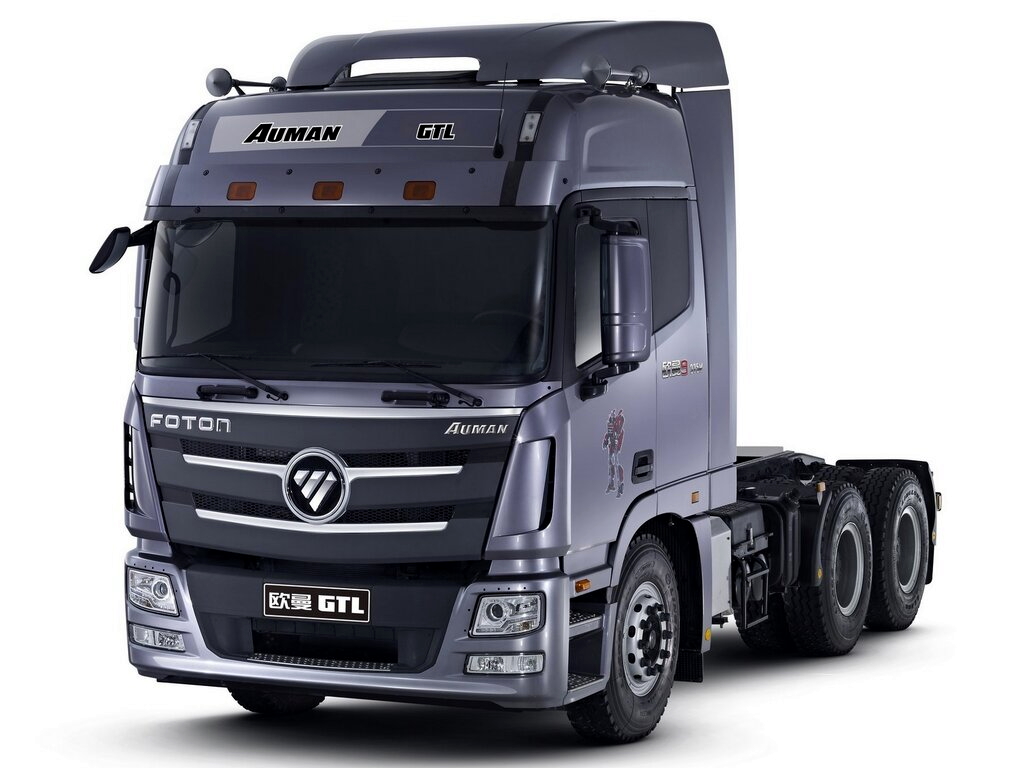

фотон ауман

Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання.

Блок запобіжників у салоні автомобіля

У салоні автомобіля головний блок запобіжників і реле встановлений під панеллю приладів з боку пасажира та закритий захисною кришкою. Він складається з основної секції та додаткових секцій (LR, LL та RL, RR).

Загальна схема

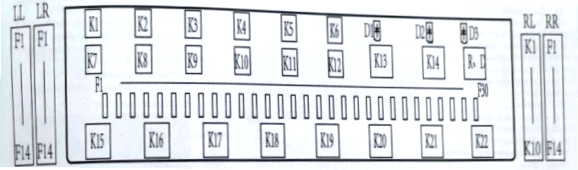

Діаграма

Діаграма

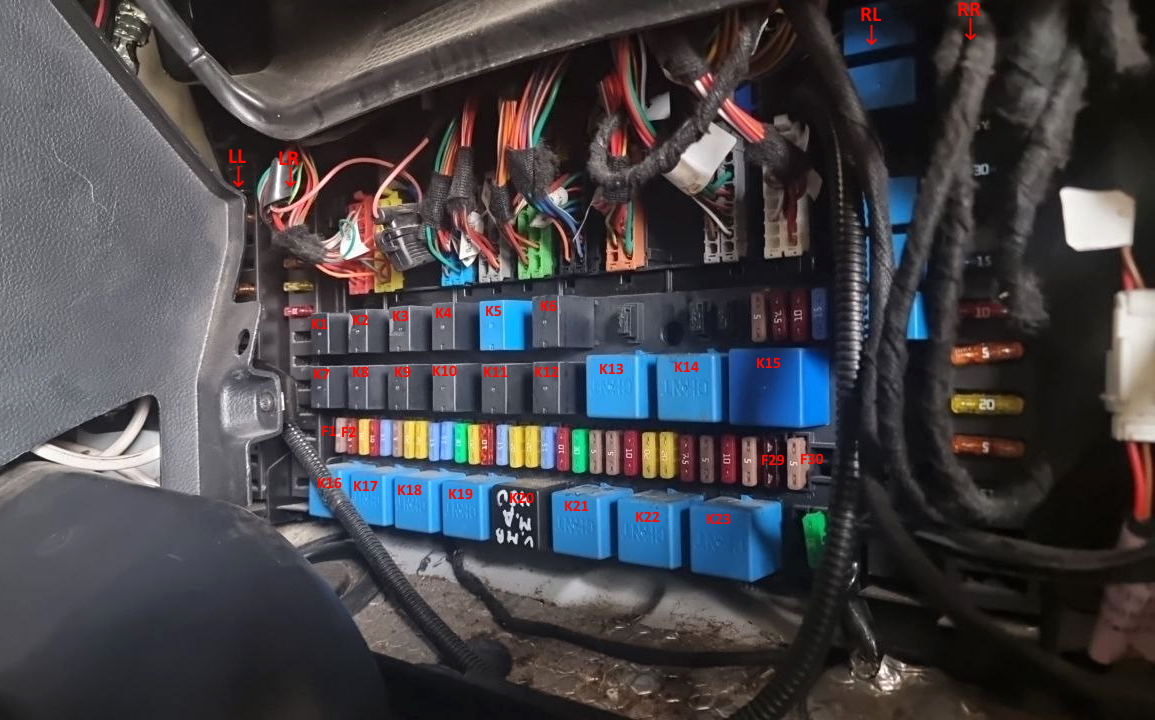

Блок запобіжників

Основна секція агрегату

Опис

Позначення Розшифровка українською мовою
Запобіжники (Fuses)
F1 5A Компресор
F2 7,5A Освітлення
F3 20A Мотор вентилятору обігрівача
F4 15A Нагрівання грубого фільтру
F5 15A Центральний блок управління кабіною (CBCU)
F6 5A Регулятор фар, допоміжне обладнання
F7 20A Центральний блок управління кабіною (CBCU)
F8 20A Центральний блок управління кабіною (CBCU)
F9 15A Центральний блок управління кабіною (CBCU)
F10 15A Центральний блок управління кабіною (CBCU)
F11 30A Блок управління двигуном
F12 20A Центральний блок управління кабіною (CBCU)
F13 7,5A Прикурювач
F14 15A Розетки 12V
F15 15A Розетки 24V
F16 15A Склоочисник
F17 15A Сигнал
F18 10A Перемикач запалювання
F19 30A Електричний підйомник, підйом кабіни
F20 5A Тахограф
F21 5A Панель приладів
F22 20A Перемикач запалювання 1
F23 20A Контролер правих дверей, блок PCM
F24 20A Контролер лівих дверей, блок DCM
F25 7.5A Діагностичний роз’єм
F26 5A Блокування диференціалу
F27 15A Запалювання, склоомивачі
F28 5A Відбір потужності
F29 5A Блок ECU 15, система ECAS
F30 5A Система ABS
Реле (Relay)
K1 Реле компресора
K2 Резерв
K3 Резерв
K4 Реле вимикання кондиціонера ST
K5 Розетка 24V
K6 Реле мотору склоомивача
K7 Розетка 12V
K8 Реле захисту стартера K8
K9 Реле стартера з дистанційним управлінням
K10 Реле прикурювача
K11 Реле сигналу
K12 Реле електричного клаксона
K13 Мотор склоочисника 1
K14 Мотор склоочисника 2
K15 Збудження генератора і діод
K16 Реле малої швидкості склоочисника
K17 Реле вентилятору обігрівача
K18 Резерв
K19 Реле живлення кондиціонера A/C IG
K20 Резерв
K21 Реле великої швидкості склоочисника
K22 Реле запалювання 2
K23 Реле запалювання 1

Додаткові розділи

Схема

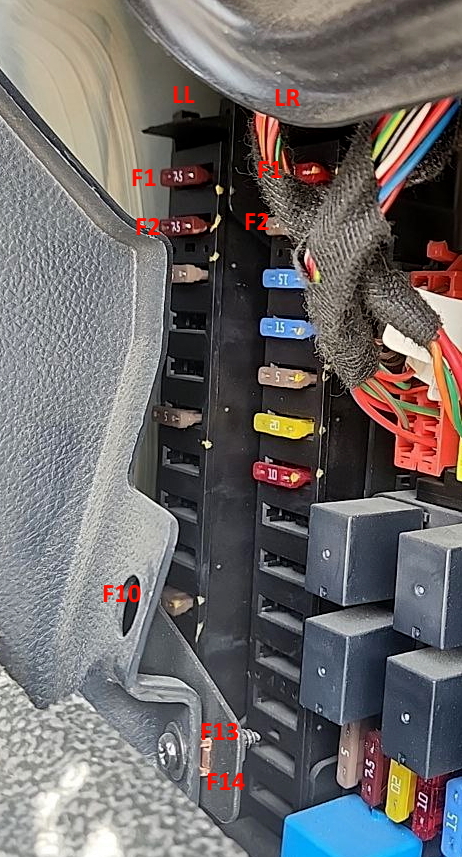

Діаграма L

Позначення

Позначення Розшифровка українською мовою
LL
F1 7.5A Електричне дзеркало заднього виду
F2 7.5A Живлення акумулятора аудіосистеми
F3 5A Радіо та CD-плеєр
F4
F5
F6 5A Холодильник
F7 5A Дистанційний запуск
LR
F1 5A Запобіжник повітряного клапана; 10A Вимикач запалення та запобіжник ACC
F2 5A Запалення
F3 15A Додатковий обігрівач (автономний)
F4 15A Підігрівання сидіння
F5 5A ГЛОНАСС
F6 20A Підігрів палива
F7 10A Підігрів палива

Діаграма

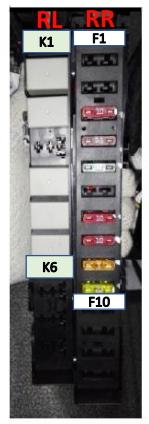

Діаграма R

Розподіл

Позначення Розшифровка українською мовою
RL
K1 Реле прожектора заднього ліхтаря
K2 Реле автономного обігрівача
K3 Реле ближнього світла
K4 Реле додаткового обладнання (ACC)
K5 Реле примусового запуску кондиціонера
RR
F1 10A Ліва дверцята (замок і склопідйомник)
F2 10A Права дверцята (замок і склопідйомник)
F3 20A Датчик оксидів азоту (NOx)
F4 5A Задній хід
F5 15A ABS (антиблокувальна система гальм)
F6 5A Люк на даху
F7 10A Ближнє світло
F8 10A Підігрів дзеркал
F9 5A Додаткове обладнання, телефон
F10 30A Радіатор (для змішувача)

Блок запобіжників за кабіною

За кабіною, на рамі, розташований ще один блок із запобіжниками та реле.

Фото – схема

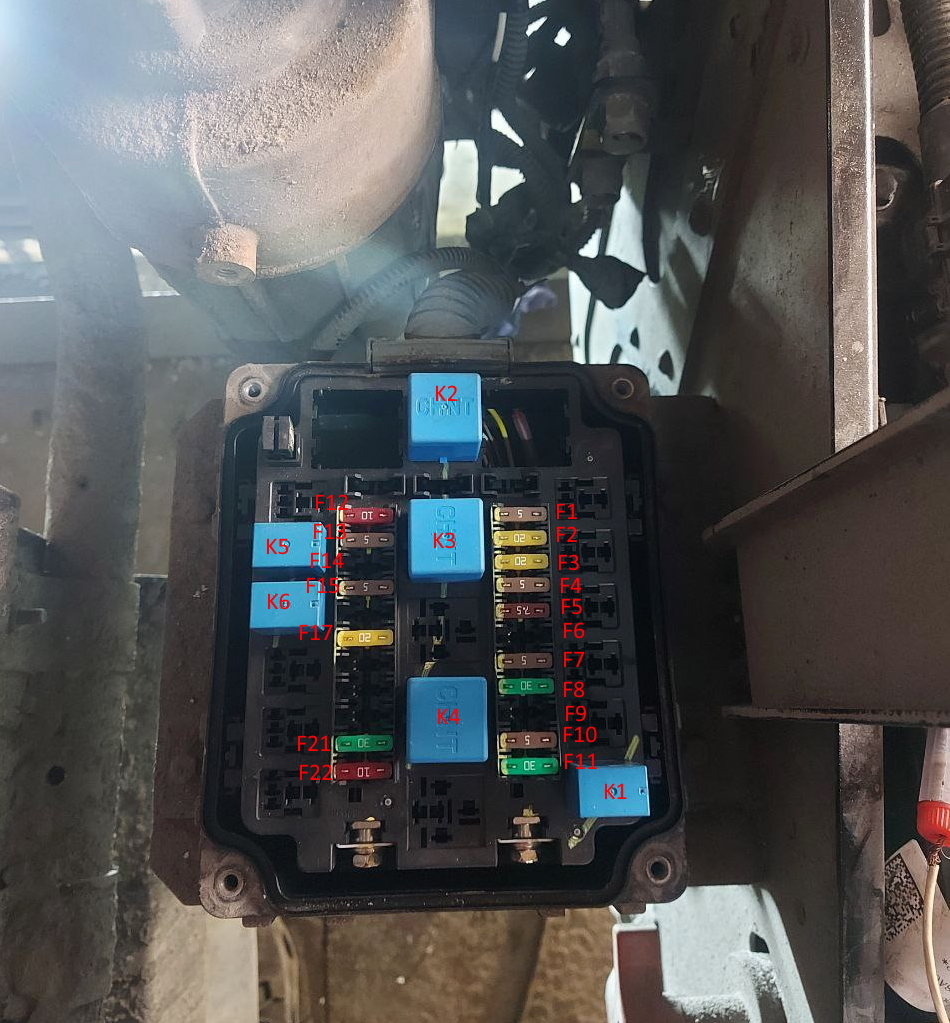

блок возле АКБ

Призначення

Позначення Розшифровка українською мовою
F1 Запалювання ECM A01a
F2 Обігрівач паливного фільтра R05
F3 Датчик оксидів азоту (NOx) B83
F4 Система моніторингу тиску в шинах TPMS A51
F5 Обігрів MBO R08
F6
F7 Повітряний клапан SCR Y08
F8 Запалювання гнізда причепа X03.2
F9
F10 Система моніторингу тиску в шинах TPMS A51
F11 ECM A01
F12 TCM A02
F13 Паливний насос M02
F14
F15 Дистанційний запуск M01
F16
F17 TCM A02
F21 Гніздо причепа X03.2
F22 Освітлення причепа, на борту, задні ліхтарі
Реле
K1 Реле дистанційного запуску
K2 Реле запалювання №1 на ECM, TPMS, NOx, паливному насосі
K3 Реле запалювання №2 на TCM, обігріві фільтра та MBO
K4 Реле запалювання №2 на TCM, обігріві фільтра та MBO
K5 Реле блокування стартера
K6 Реле очистки рам та освітлення причепа

Звірте призначення елементів зі схемами на задній панелі пристрою.

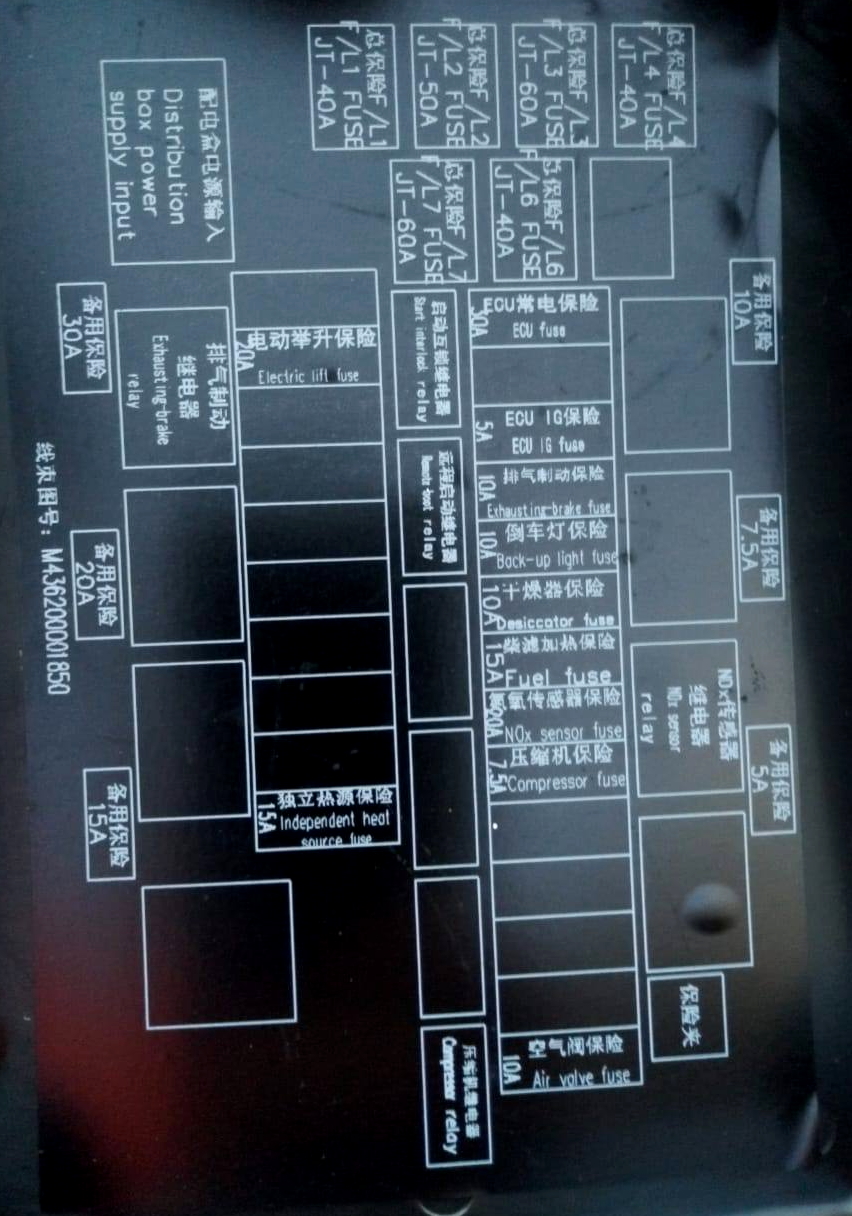

Кавері

Блок запобіжників на акумуляторі

Блок запобіжників високої потужності розташований на плюсовій клемі акумулятора.

Діаграма

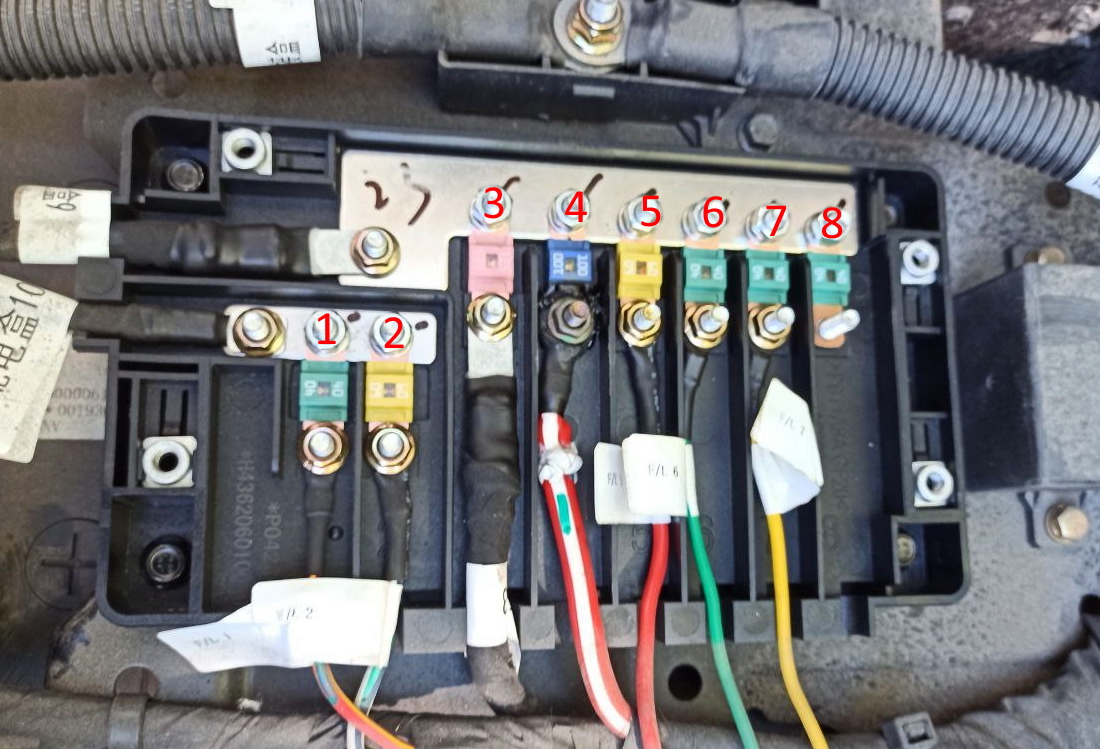

блок АКБ

Декодування

  1. Невід’ємне джерело живлення монтажного блоку рами (клапан SCR, причіп, TPMS, ECM)
  2. Невідключене живлення монтажного блоку салону (реле K21, K22, DCM, PCM, тахограф, ГЛОНАСС, IMMO, центральне опалення, автономний обігрівач, CBCU, комбінація приладів, стереосистема, реле звукових сигналів K11 K12, люк, регулювання дзеркал).
  3. Генератор
  4. Попередній розігрів
  5. Від’ємне живлення до колодки проводки кабіни (замок запалювання, двигун обігрівача кабіни, прикурювач, освітлення шухляд, ліхтарі спального місця, фари, OBD, розетка 24 В, насос підйому кабіни, склоочисники, підігрів дзеркал, підігрів сидіння, ECAS, задній хід, клімат-контроль)
  6. Розетка ABS причепа; блок ABS
  7. Від’ємне джерело живлення до блоку кріплення рами (TCM, причіп, фари причепа та рами)
  8. Очікування

Якщо вам є що додати або ви знайшли помилку, напишіть у коментарях.
