Lifan 520, також відомий як Lifan Breez. Випускався у 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 роках. За цей час модель пройшла рестайлінг. У цій статті ви знайдете опис запобіжників і реле Lifan Breez зі схемами блоків запобіжників та їх фотографіями. Ми також покажемо їх розташування і окремо виділимо запобіжник, який відповідає за прикурювач.
Зверніть увагу, що призначення запобіжників і реле може відрізнятися від наведеного і залежить від року випуску, рівня електричного оснащення та регіону, куди був доставлений ваш автомобіль.
Салон
У салоні блок запобіжників і реле розташований у нижній частині панелі приладів за захисною кришкою.

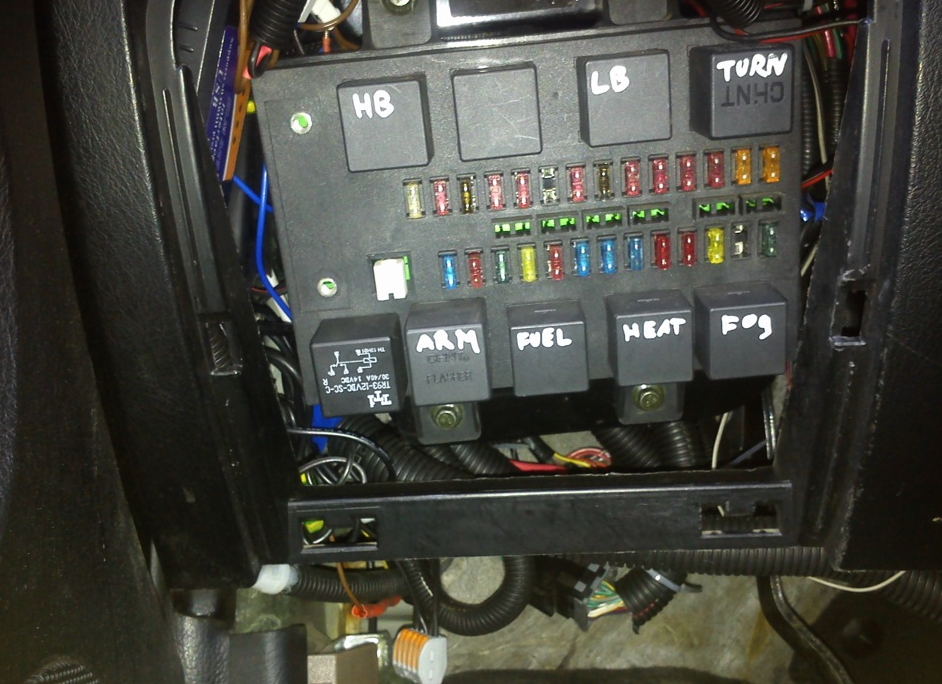

Приклад фото

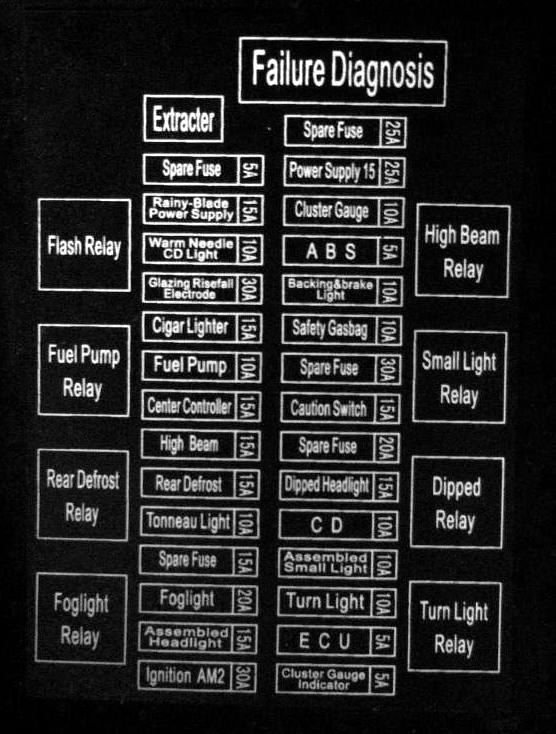

Звіряйте призначення запобіжників і реле зі своїми схемами на зворотному боці кришки блоку або іншою технічною документацією.

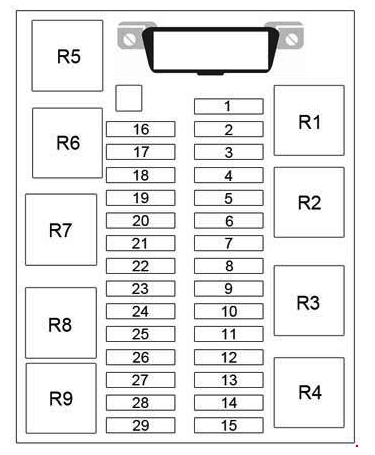

Схема
Призначення
| 1 | 25A Резервний запобіжник |
| 2 | 25A Клема 15 1) |
| 25A Панель приладів 2) | |
| 3 | 10A Панель приладів |
| 4 | 5A ABS (Антиблокувальна система) 1) |
| 5A Резервний запобіжник 2) | |
| 5 | 10A Стоп-сигнали, ліхтарі заднього ходу |
| 10A Ліхтарі заднього ходу 2) | |
| 6 | 10A Подушки безпеки (SRS) 1) |
| 10A Стоп-сигнали 2) | |
| 7 | 30A Резервний запобіжник |
| 8 | 15A Сигналізація 1) |
| 15A Реле покажчиків повороту 2) | |
| 9 | 20A Резервний запобіжник |
| 10 | 15A Ближнє світло 1) |
| 20A Ближнє світло 2) | |
| 11 | 10A Аудіосистема |
| 15A Аудіосистема 2) | |
| 12 | 10A Габаритне світло |
| 13 | 10A Покажчики повороту 1) |
| 10A Сигналізація 2) | |
| 14 | 5A Блок управління двигуном (ЕБП) 1) |
| 10A Блок управління двигуном (ЕБП) 2) | |
| 15 | 5A Підсвічування панелі приладів 1) |
| 5A Індикатор зачинених дверей 2) | |
| 16 | 5A Резервний запобіжник |
| 17 | 15A Склоочисник |
| 18 | 10A Аудіосистема (клема 15) |
| 19 | 30A Електросклопідйомники |
| 20 | 15A Прикурювач |
| 21 | 10A Паливний насос |
| 22 | 15A Центральний замок 1) |
| 15A Резервний запобіжник 2) | |
| 23 | 15A Дальнє світло |
| 24 | 15A Обігрів заднього скла |
| 25 | 10A Внутрішнє освітлення |
| 26 | 15A Резервний запобіжник |
| 27 | 20A Протитуманні фари 1) |
| 15A Задні протитуманні ліхтарі 2) | |
| 28 | 15A Перемикач світла 1) |
| 20A Передні протитуманні фари 2) | |
| 29 | 30A Вимикач запалювання 1) |
| 30A Кондиціонер 2) | |
| Реле | |
| R1 | Дальнє світло |
| R2 | Габаритне світло |
| R3 | Ближнє світло |
| R4 | Покажчики повороту |
| R5 | Не використовується |
| R6 | Склоочисник |
| R7 | Паливний насос |
| R8 | Обігрів заднього скла |
| R9 | Протитуманні фари |
За роботу прикурювача відповідає запобіжник номер 20 на 15А.
- 1) Моделі для Мексики
- 2) Моделі для Росії
Моторний відсік

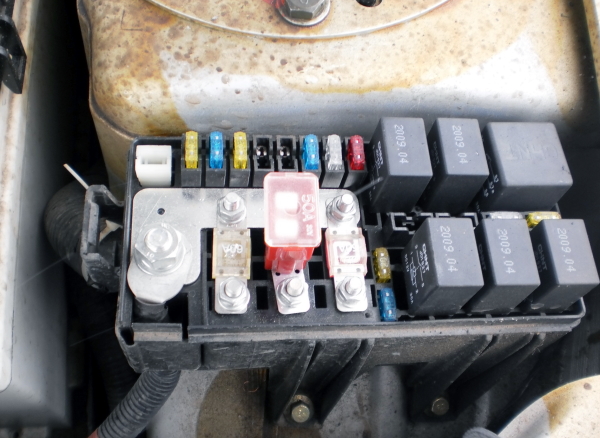

Під капотом у моторному відсіку блок запобіжників і реле розташований з лівого боку, поруч з акумулятором.
Схема

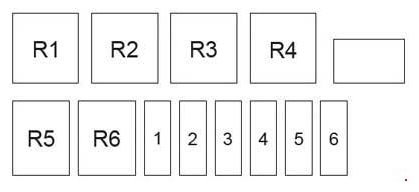

1.3 л (LF479Q3) та 1.6 л (LF481Q3)

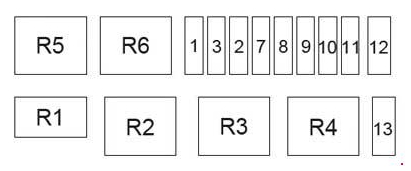

1.6 л TRITEC
Призначення
| 1 | 15A Реле звукового сигналу |
| 2 | 25A Головне реле |
| 3 | 10A Реле компресора кондиціонера |
| 4 | 15A 1.3 та 1.6: Вентилятор охолодження (висока швидкість 1) |
| 5 | 20A 1.3 та 1.6: Вентилятор охолодження (висока швидкість 2) |
| 6 | 20A 1.3 та 1.6: Вентилятор охолодження (низька швидкість) |
| – | 30A Реле вентилятора |
| – | 30A ABS (Антиблокувальна система) |
| 7 | 30A 1.6 л TRITEC: Вентилятор |
| 8 | 30A 1.6 л TRITEC: Вентилятор охолодження (низька швидкість) |
| 9 | 30A 1.6 л TRITEC: Вентилятор охолодження (висока швидкість) |
| 10 | 1.6 л TRITEC: Не використовується |
| 11 | 1.6 л TRITEC: Не використовується |
| 12 | 50A 1.6 л TRITEC: Клема 15 |
| 13 | 50A 1.6 л TRITEC: Клема 30 |
| Реле | |
| R1 | Головне реле |
| R2 | Вентилятор охолодження (висока швидкість 2) |
| R3 | Вентилятор охолодження (висока швидкість 1) |
| R4 | Вентилятор охолодження (низька швидкість) |
| R5 | Компресор кондиціонера |
| R6 | Звуковий сигнал |
Якщо у вас є запитання або є що додати – пишіть у коментарях.
