Четверте покоління Daihatsu Move випускалося у 2006, 2007, 2008, 2009 та 2010 роках. П’яте покоління Daihatsu Move випускалося у 2011, 2012, 2013 та 2014 роках. У цій статті описані запобіжники та реле для Daihatsu Move 2006-2014 років, включаючи схеми блоків, їх розташування та приклади фотографій. Ми виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від описаного і залежить від року випуску та рівня електрообладнання вашого автомобіля.
Салон

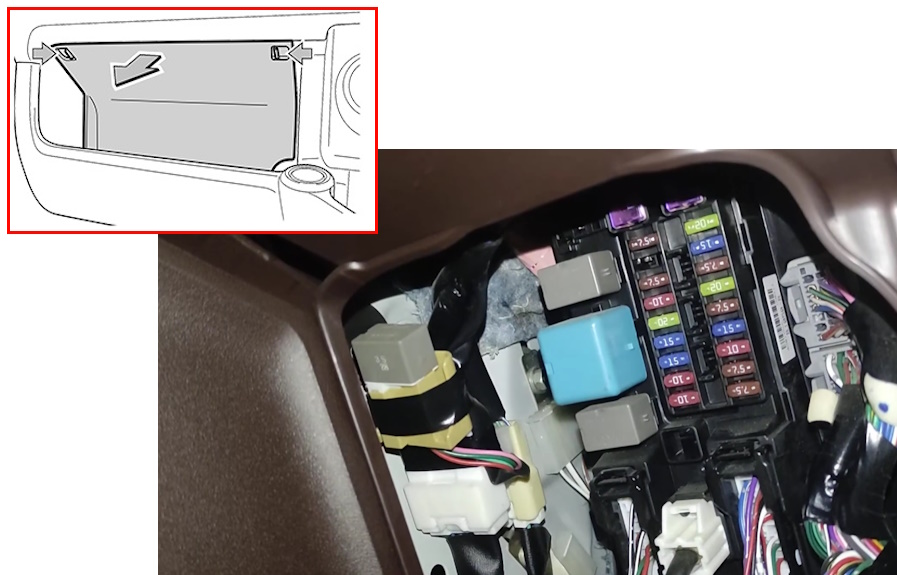

У салоні автомобіля блок запобіжників розташований у нижній частині панелі приладів.
Тип 1

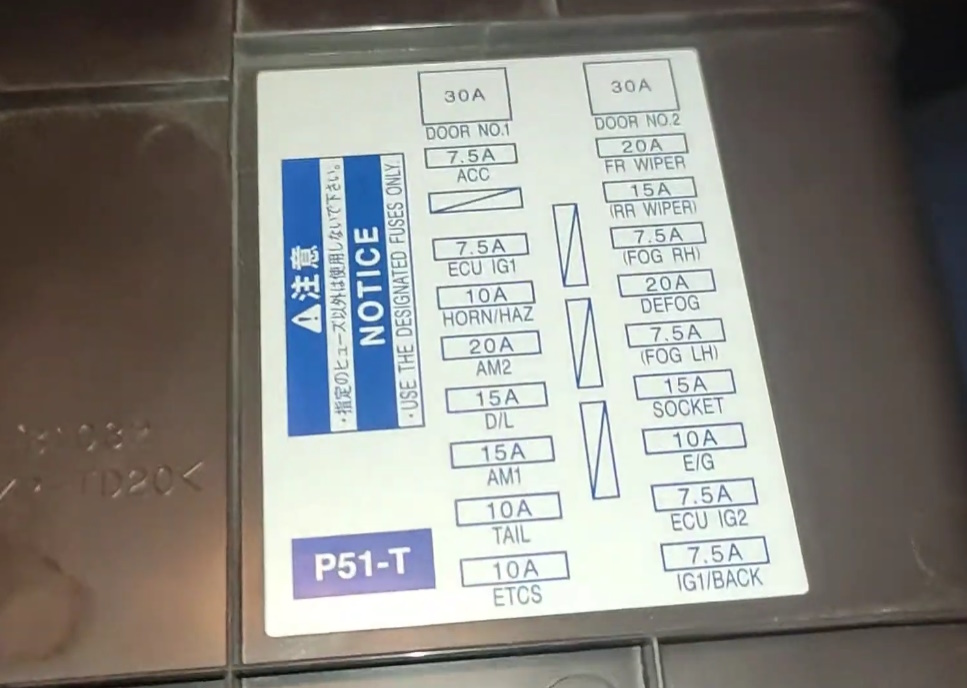

Звіряйте призначення зі своїми схемами на зворотному боці захисних кришок.
Схема
Призначення
| 1 ACC | 7.5A Аудіосистема, дзеркала заднього виду, безключовий доступ |
| 2 ECU IG1 | 7.5A Подушки безпеки (SRS), ABS, система курсової стійкості (VSC), електропідсилювач керма, автокоректор фар |
| 3 HORN/HAZ | 10A Звуковий сигнал, аварійна світлова сигналізація, безключовий доступ |
| 4 AM2 | 20A AM2 |
| 5 D/L | 15A Безключовий доступ, центральний замок |
| 6 AM1 | 15A AM1 |
| 7 TAIL | 10A Задні ліхтарі, габаритні вогні, освітлення номерного знака |
| 8 ETCS | 10A Електронний блок управління (ЕБУ) впорскуванням палива (EFI) |
| 9 FR WIPER | 20A Передній склоочисник, передній омивач |
| 10 RR WIPER | 15A Задній склоочисник, задній омивач |
| 11 FOG RH | 7.5A Передні протитуманні фари (праві) |
| 12 DEFOG | 20A Обігрів заднього скла |
| 13 FOG LH | 7.5A Передні протитуманні фари (ліві) |
| 14 SOCKET | 15A Розетка для аксесуарів, прикурювач |
| 15 E/G | 10A Система запалювання, ЕБУ впорскуванням палива (EFI) |
| 16 ECU IG2 | 7.5A Комп’ютер електронного впорскування палива (EFI), автоматична коробка передач (АКПП), система старт-стоп |
| 17 IG1/BACK | 7.5A Кондиціонер, управління обігрівачем, підсвічування задніх ліхтарів |
За роботу прикурювача відповідає запобіжник номер 14 на 15А.

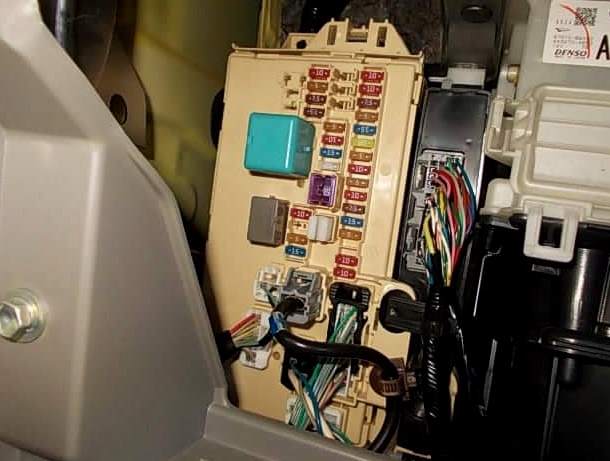

Тип 2

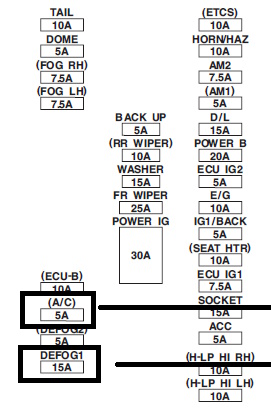

Схема
Призначення
| TAIL | 10A Габаритні вогні |
| DOME | 5A Освітлення салону |
| FOG RH | 7.5A Права протитуманна фара |
| FOG LH | 7.5A Ліва протитуманна фара |
| ETCS | 10A Електронна дросельна заслінка |
| HORN/HAZ | 10A Звуковий сигнал / Аварійна світлова сигналізація |
| AM2 | 7.5A Лінія запалювання AM2 |
| AM1 | 5A Лінія запалювання AM1 |
| D/L | 15A Центральний замок |
| BACK UP | 5A Живлення пам’яті (ЕБУ, годинник, магнітола) |
| RR WIPER | 10A Задній склоочисник |
| WASHER | 15A Насос омивача |
| FR WIPER | 25A Передні склоочисники |
| POWER IG | 30A Основне живлення запалювання |
| POWER B | 20A Постійне живлення від АКБ |
| ECU IG2 | 5A Живлення ЕБУ (лінія IG2) |
| E/G | 10A Двигун (управління двигуном) |
| IG1/BACK | 5A Запалювання IG1 / Резерв |
| SEAT HTR | 10A Підігрів сидінь |
| ECU IG1 | 7.5A Живлення ЕБУ (лінія IG1) |
| SOCKET | 15A Розетка / Прикурювач |
| ACC | 15A Живлення аксесуарів |
| H-LP HI RH | 10A Дальнє світло правої фари |
| H-LP HI LH | 10A Дальнє світло лівої фари |
| ECU-B | 10A Постійне живлення ЕБУ |
| A/C | 5A Кондиціонер |
| DEF | 5A Управління обігрівачем |
| DEFOG | 15A Обігрів заднього скла |
BACK UP (5A) — якщо перегорить, налаштування можуть скинутися
AM1/AM2 — критично важливі для запуску двигуна
POWER IG (30A) — ключовий запобіжник для всієї системи запалювання
ECU-B/ECU IG1/IG2 — безпосередньо впливають на роботу двигуна
Моторний відсік

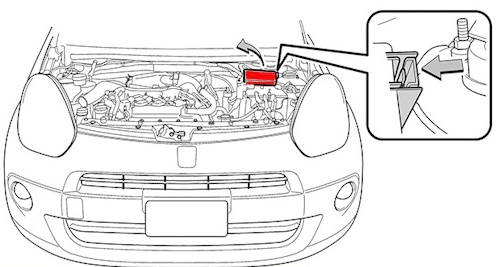

У моторному відсіку блок запобіжників і реле розташований у задній частині підкапотного простору, поруч з акумулятором.

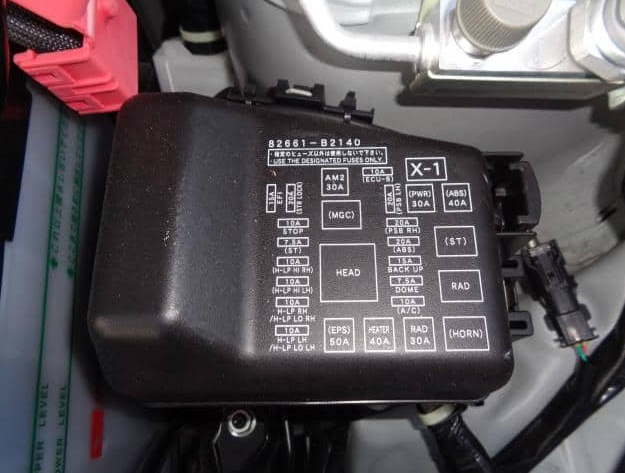

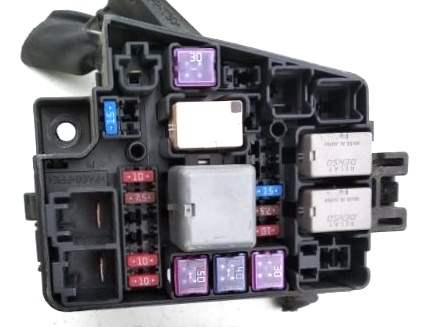

Фото – приклад

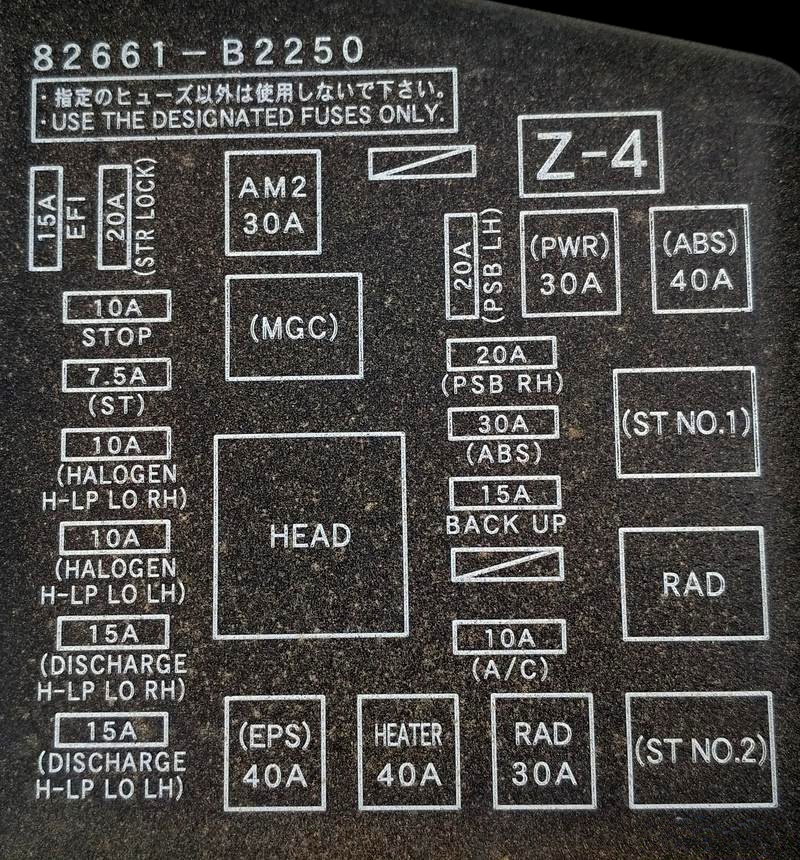

Схема
Призначення
| EFI | 15A Система впорскування палива, живлення модуля управління двигуном (ЕБУ) |
| STR LOCK | 20A Блокування керма |
| STOP | 10A Стоп-сигнали, вимикач педалі гальма |
| ST | 7.5A Управління стартером (ланцюг сигналу запуску) |
| HALOGEN H-LP LO RH | 10A Ближнє світло правої фари (галоген) |
| HALOGEN H-LP LO LH | 10A Ближнє світло лівої фари (галоген) |
| DISCHARGE H-LP LO RH | 15A Ближнє світло правої фари (ксенон / HID) |
| DISCHARGE H-LP LO LH | 15A Ближнє світло лівої фари (ксенон / HID) |
| AM2 | 30A Основна лінія запалювання AM2 (критично для запуску двигуна) |
| PSB LH | 20A Електромотор лівого стоянкового гальма |
| PSB RH | 20A Електромотор правого стоянкового гальма |
| ABS | 30A Блок клапанів / управління ABS |
| BACK UP | 15A Постійне живлення пам’яті (годинник, ЕБУ, налаштування) |
| A/C | 10A Управління кондиціонером |
| RAD (малий) | 30A Вентилятор радіатора (основний ланцюг) |
Якщо у вас є запитання, будь ласка, пишіть їх у коментарях.
