BMW 1 F40 представляє 3-тє покоління модельного ряду BMW 1, яке випускалося у 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час модель пройшла оновлення. У цій статті ви знайдете опис запобіжників та реле BMW 1 F40 зі схемами блоків, місцями їх розташування та фотографіями. Знайдіть запобіжник, який відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від наведеного та залежить від року випуску і рівня електричного оснащення вашого автомобіля.
Блок запобіжників
Відсік із запобіжниками встановлений в електронному блоці управління BDC (Body Domain Controller), який кріпиться на правій стійці, під обшивкою салону з правого боку від пасажира.

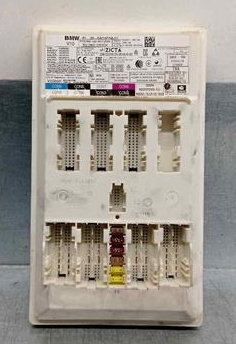

Фото

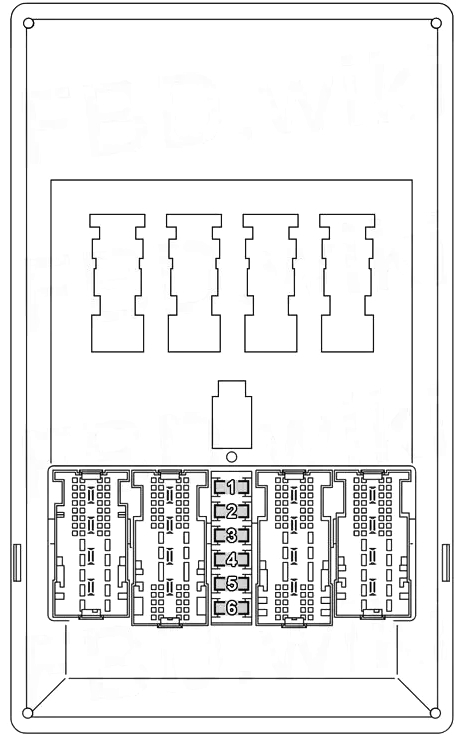

Схема
Призначення
- 5A Блок перемикачів на рульовій колонці, передній центральний дефлектор, панель управління аудіосистемою, блок управління освітленням, головний пристрій (магнітола)
- 7.5A Діагностичний роз’єм, електронне управління дорожнім просвітом, платформа вертикальної динаміки
- 7.5A Система опалення/кондиціонування, функціональний модуль дверей багажника, датчик дощу/світла/сонця/запотівання
- 5A Електронний модуль зовнішньої ручки дверей пасажира, електронний модуль зовнішньої ручки задніх дверей з боку водія, електронний модуль зовнішньої ручки задніх дверей з боку пасажира, блок управління живленням, блок телематики
- 20A Реле блокування, реле розблокування (двері, кришка паливного бака)
- 20A Реле замка водійських дверей, реле блокування (замок водійських дверей, замок дверей переднього пасажира, замок задніх дверей з боку водія, замок задніх дверей з боку пасажира, актуатор центрального замка лючка паливного бака)
Блок запобіжників та реле

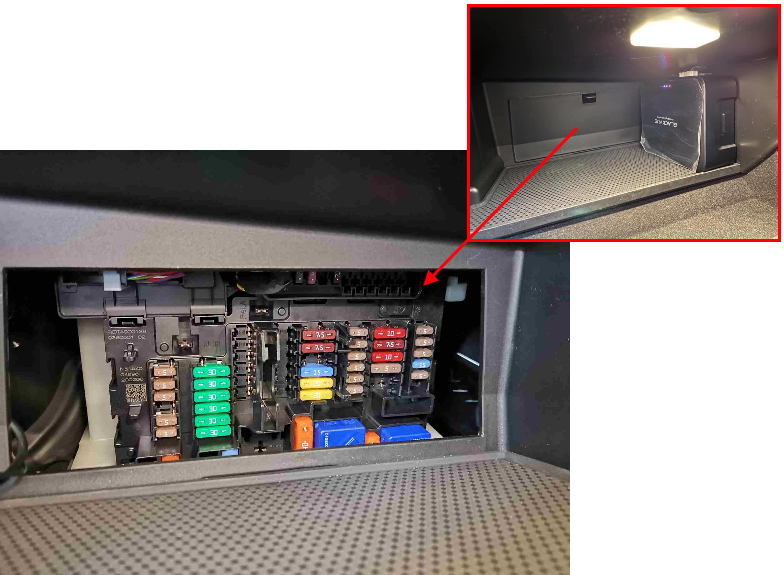

У салоні автомобіля, за задньою кришкою бардачка (речового ящика), знаходиться основний блок запобіжників та реле.

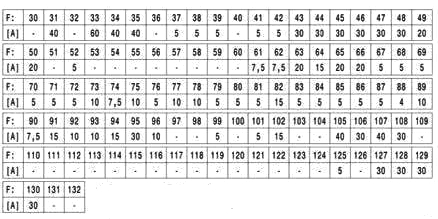

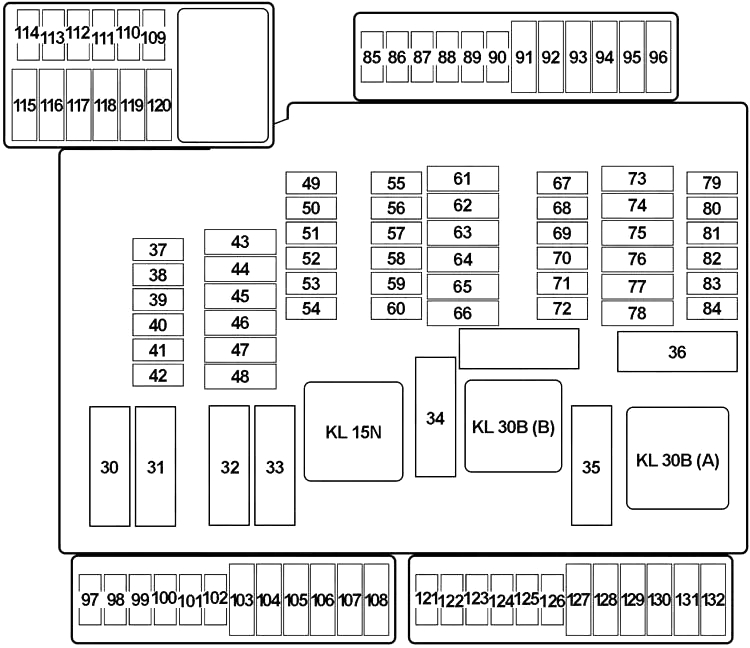

Схема

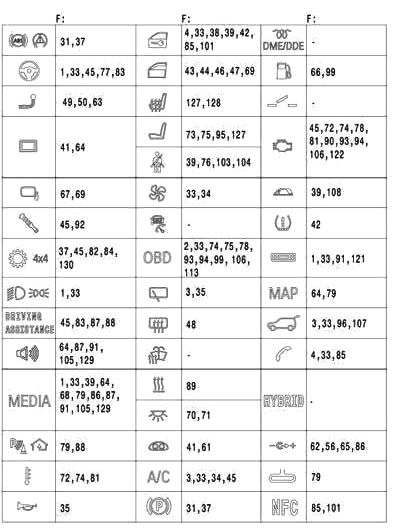

Звіряйте призначення запобіжників та реле зі своєю схемою, яка знаходиться на картці запобіжників або в іншій технічній документації.
Є що додати – пишіть у коментарях.
