Запобіжники та реле BYD Atto 2 (S1 Pro)

BYD Yuan Up надійшов у продаж у 2024 році та доступний по всьому світу. Він також відомий як BYD Atto 2 та BYD S1 Pro. У цій публікації ми опишемо запобіжники та реле BYD Atto 2, включаючи схеми блоків запобіжників, їх розташування та приклади фотографій. Ми виділимо запобіжник, який відповідає за прикурювач.

BYD Yuan Up

Конструкція блоків та призначення елементів у них можуть відрізнятися від показаних і залежать від року випуску, регіону постачання та рівня електричного обладнання вашого автомобіля.

Салон

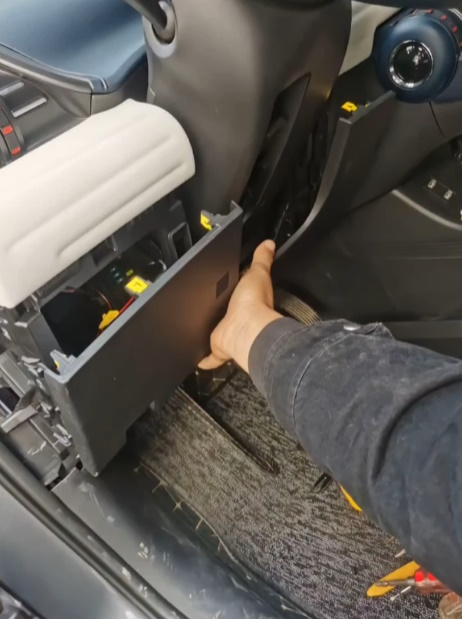

У салоні автомобіля блок запобіжників розташований у нижній частині панелі приладів з боку водія (зліва або справа відповідно). Щоб отримати до нього доступ, спочатку зніміть ліву чорну торцеву кришку. Потім зніміть нижню захисну панель.

location fuse box in salon

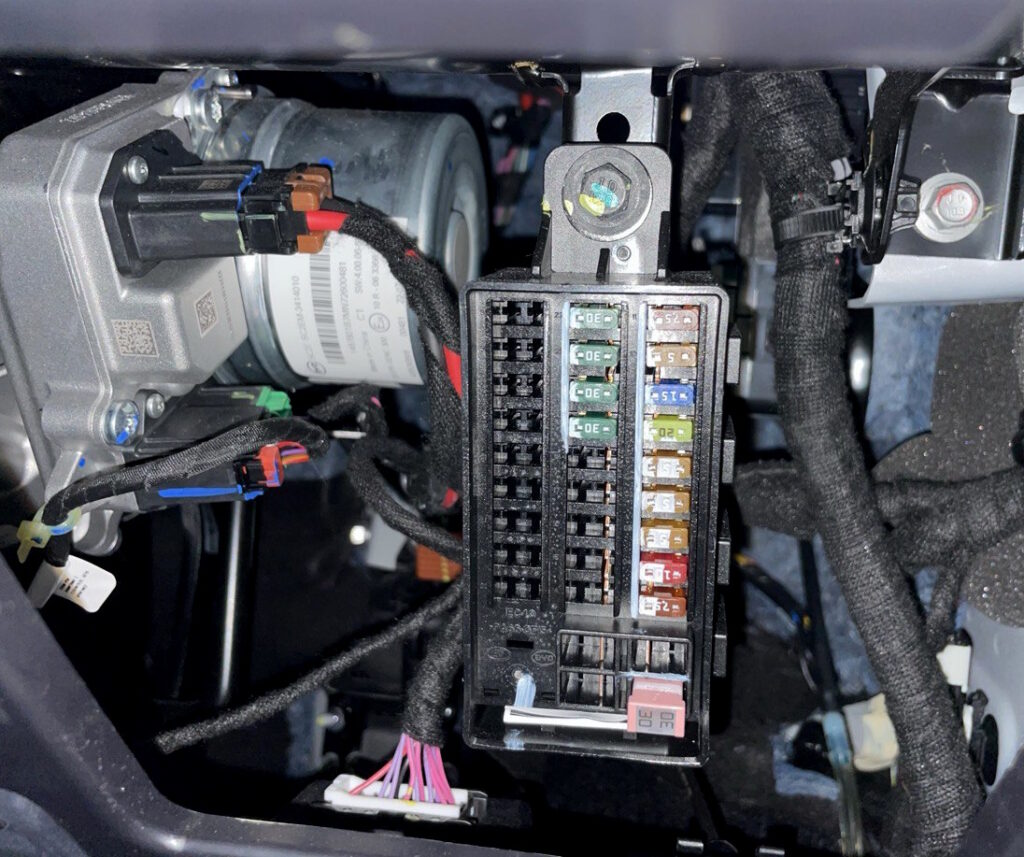

Сам блок запобіжників виглядатиме приблизно так.

Photo fuse box in salon

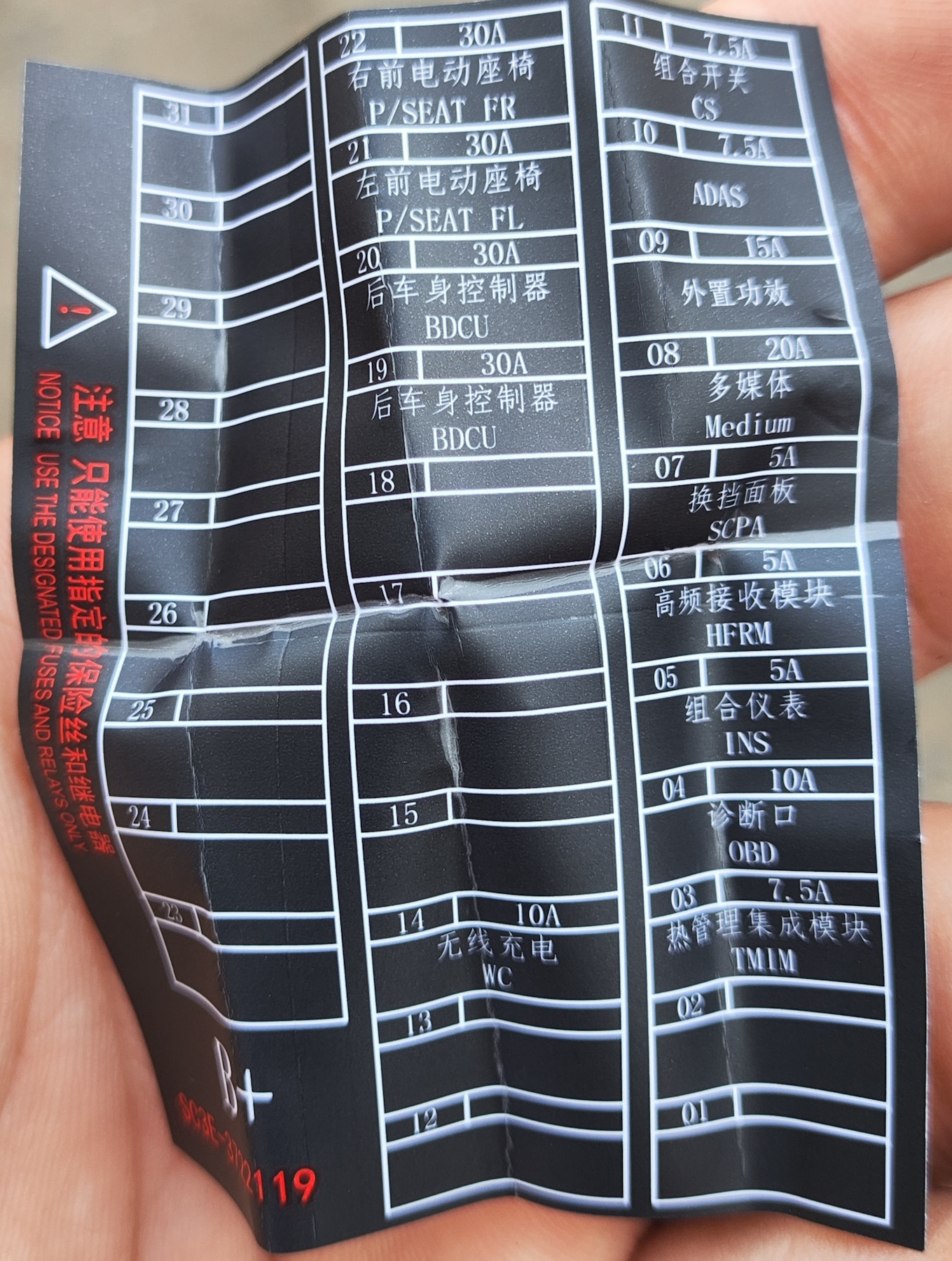

Звіряйте призначення зі своїми схемами або іншою технічною документацією.

legend

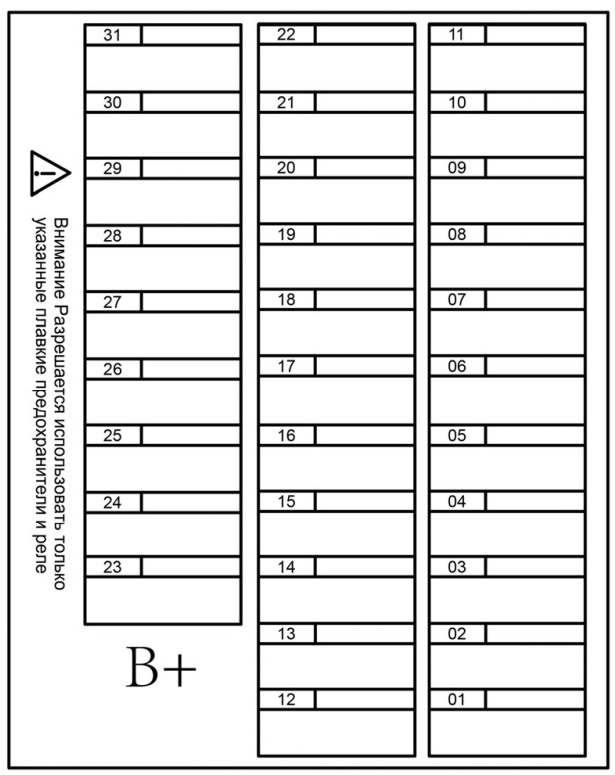

Схема

Призначення

F01 Резерв
F02 Резерв
F03 7.5A TMIM (Інтегрований модуль управління температурою)
F04 10A Діагностичний роз’єм OBD-II
F05 5A Панель приладів
F06 5A HFRM (Високочастотний приймальний модуль, безключовий доступ / NFC)
F07 5A Панель управління перемиканням передач (Селектор передач)
F08 20A Інформаційно-розважальна система (Головний пристрій)
F09 15A Зовнішній аудіопідсилювач
F10 7.5A ADAS (Передові системи допомоги водієві)
F11 7.5A Комбінований перемикач (Покажчики повороту, склоочисники тощо)
F12 Резерв
F13 Резерв
F14 10A Бездротовий зарядний пристрій
F15 Резерв
F16 Резерв
F17 Резерв
F18 Резерв
F19 30A BDCU (Блок управління кузовом, задній контролер кузова)
F20 30A BDCU (Блок управління кузовом, задній контролер кузова), Ланцюг 2
F21 30A Переднє ліве сидіння з електроприводом (Сидіння водія)
F22 30A Переднє праве сидіння з електроприводом (Сидіння пасажира)

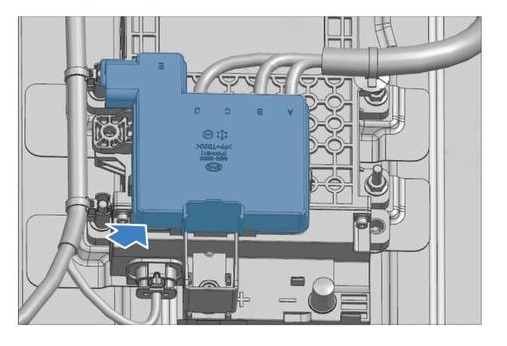

Блок запобіжників високої потужності може бути розташований біля акумулятора (під пасажирським сидінням у рестайлінгових моделях).

Power fuse box

Моторний відсік

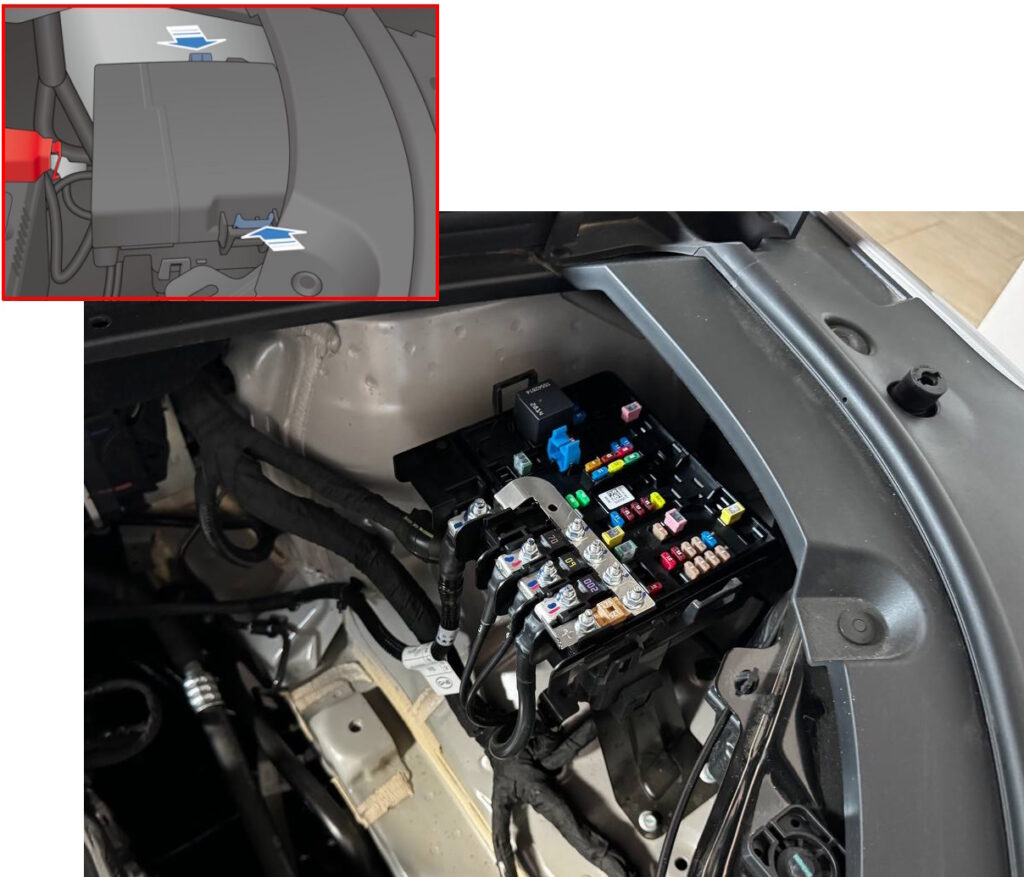

Під капотом головний блок запобіжників і реле розташований спереду зліва. Для доступу зніміть верхню кришку блоку.

Location

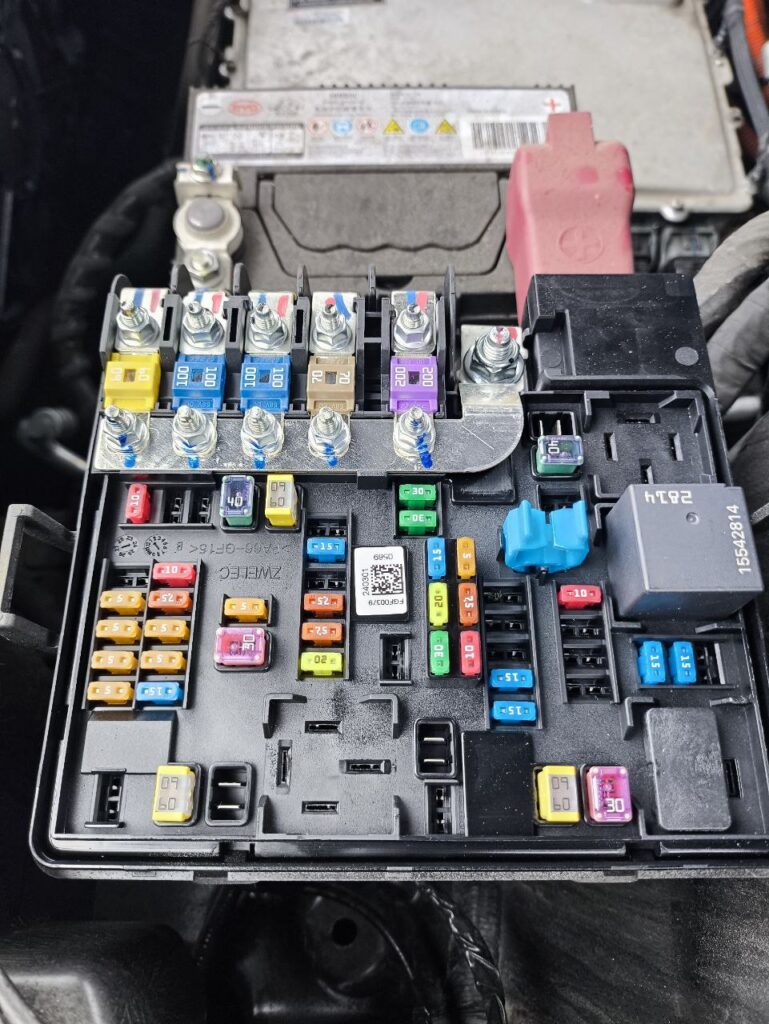

Сам блок запобіжників виглядатиме приблизно так.

photo of fuse box

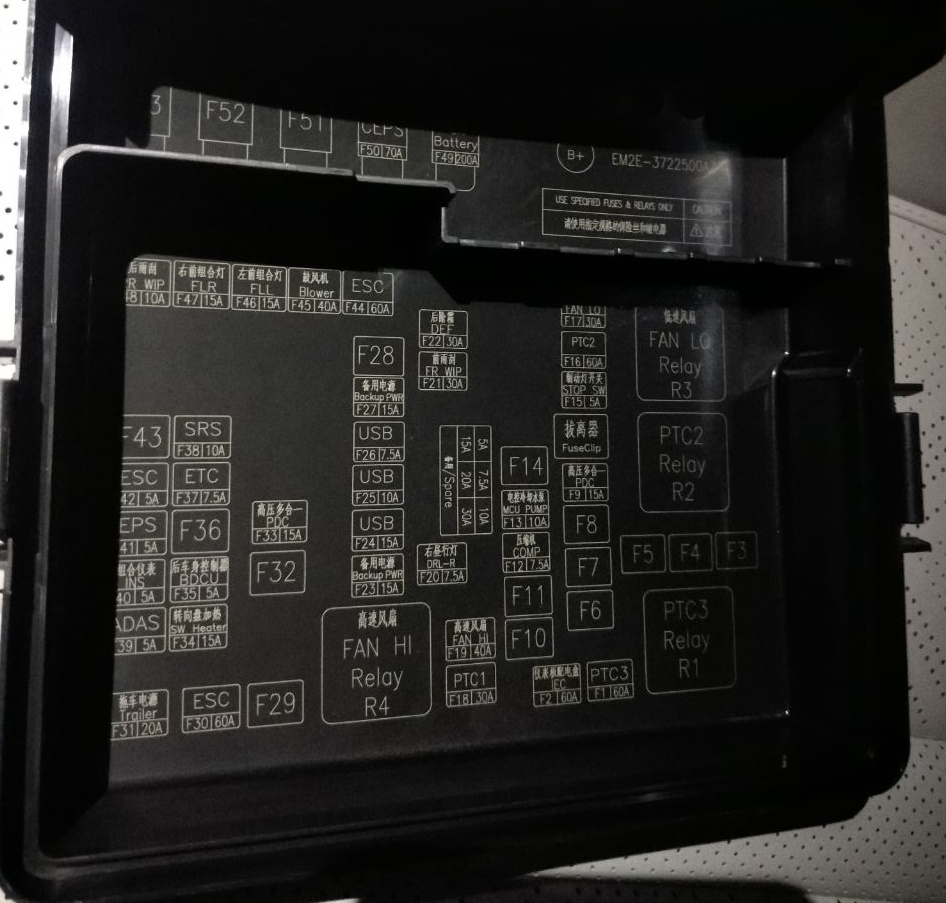

Звіряйте призначення зі своїми схемами на зворотному боці кришки блоку.

photo of the covery

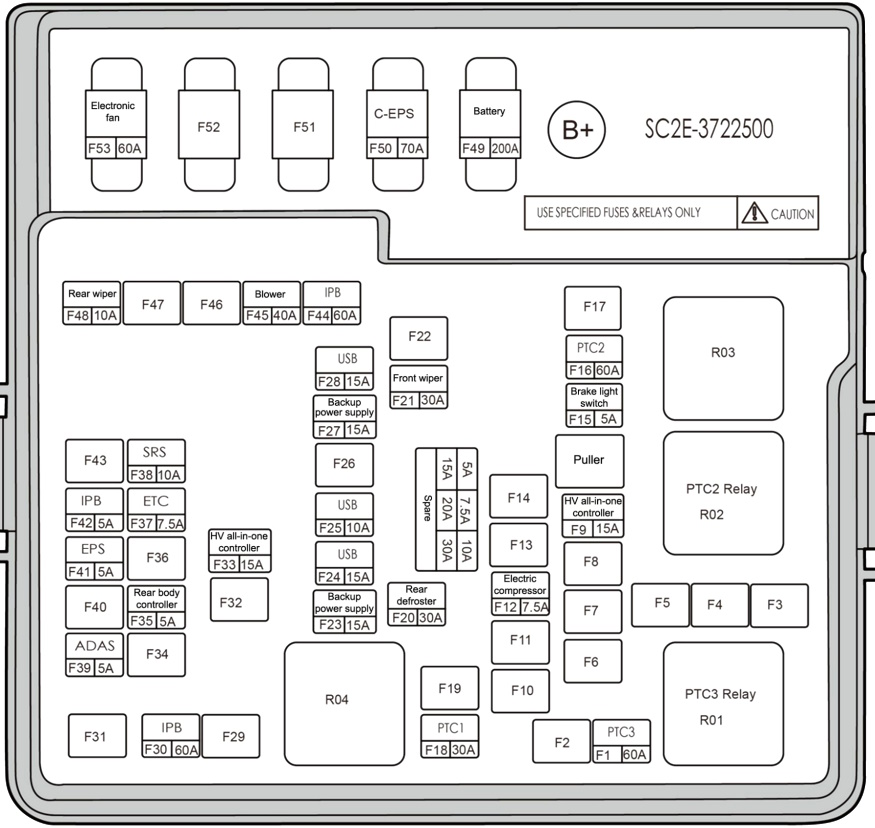

Схема

Diagram

Призначення

F1 60A Обігрівач PTC3
F2 Резерв
F3 Резерв
F4 Резерв
F5 Резерв
F6 Резерв
F7 Резерв
F8 Резерв
F9 15A Високовольтний інтегрований контролер (All-in-One)
F10 Резерв
F11 Резерв
F12 7.5A Електричний компресор
F13 Резерв
F14 Резерв
F15 5A Вимикач стоп-сигналу
F16 60A Обігрівач PTC2
F17 Резерв
F18 30A Обігрівач PTC1
F19 Резерв
F20 30A Обігрів заднього скла
F21 30A Передній склоочисник
F22 Резерв
F23 15A Резервне джерело живлення
F24 15A USB
F25 10A USB
F26 Резерв
F27 15A Резервне джерело живлення
F28 15A USB
F29 Резерв
F30 60A IPB (Інтегрована гальмівна система)
F31 Резерв
F32 Резерв
F33 15A Високовольтний інтегрований контролер (All-in-One)
F34 Резерв
F35 5A Задній контролер кузова
F36 Резерв
F37 7.5A ETC (Електронне управління дросельною заслінкою)
F38 10A SRS (Система пасивної безпеки / Подушки безпеки)
F39 5A ADAS (Передові системи допомоги водієві)
F40 Резерв
F41 5A EPS (Електропідсилювач керма)
F42 5A IPB (Інтегрована гальмівна система)
F43 Резерв
F44 60A IPB (Інтегрована гальмівна система)
F45 40A Мотор вентилятора обігрівача
F46 Резерв
F47 Резерв
F48 10A Задній склоочисник
F49 200A Акумуляторна батарея
F50 70A C-EPS (Електропідсилювач керма на рульовій колонці)
F51 Резерв
F52 Резерв
F53 60A Електронний вентилятор охолодження

Запобіжники 27 і 28 на 15А відповідають за прикурювач.

  • R1 – Реле PTC3 — Реле 3-го електричного обігрівача PTC
  • R2 – Реле PTC2 — Реле 2-го електричного обігрівача PTC
  • R3 – Реле FAN LO — Реле низької швидкості вентилятора охолодження двигуна
  • R4 – Реле FAN HI — Реле високої швидкості вентилятора охолодження двигуна

Якщо вам є що додати, будь ласка, пишіть у коментарях.
