Skoda Karoq Компактний кросовер надійшов у продаж у 2017 році та виробляється донині. У нашій публікації ви знайдете опис запобіжників та реле Skoda Karoq зі схемами блоків запобіжників, їх розташуванням та фотоприкладами роботи. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Пасажирський салон

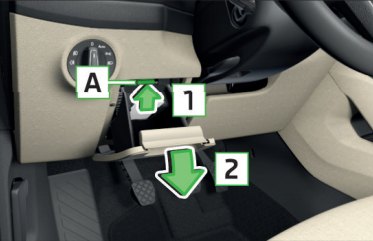

Блок запобіжників розташований під панеллю приладів, за бардачком з боку водія. Щоб отримати доступ, натисніть на засувку A. Негайно потягніть у напрямку стрілки 1, потім 2.

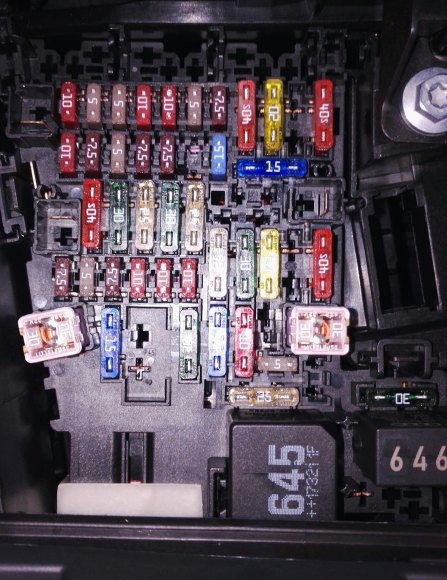

Фото, наприклад

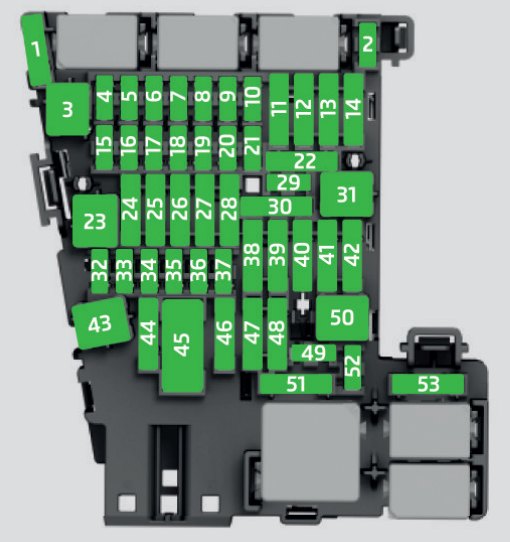

Діаграма
Позначення
- Блок керування опаленням рекондиціонера SCR (AdBlue®) 30A (дизель)
- Підігрів керма
- Не використовується
- Охоронна сигналізація / 10A Підігрів керма
- 5A Шина даних, діагностичний роз’єм
- 5A Автоматична коробка передач
- 10A Система клімат-контролю, приймач дистанційного керування автономним обігрівачем, підігрів заднього скла, підігрів лобового скла, задній клімат-контроль, контроль тиску в шинах
- 10A Вимикач світла, датчик дощу, стоянкове гальмо, естетичне освітлення, датчик охоронної сигналізації, фари, освітлення торця дверей
- 5A Перемикач на кермі, рульова колонка
- 7,5 А Дисплей інформаційно-розважальної системи
- Освітлення з лівого боку
- Інформаційно-розважальна система
- 25A Натягувач ременя безпеки – лівий
- 40A Вентилятор кондиціонера та обігрівача
- 10A Електричний регулятор рульової колонки
- USB-розетки 10A, діагностичний роз’єм, телефонна коробка
- Комбінація приладів, екстрений виклик
- 7.5A Камера заднього виду
- Система KESSY 7,5 А
- Система SCR (AdBlue®), гальмівна система
- 15A Повний привід
- 15A Тяговий зчіпний пристрій
- 30A Підйомно-зсувний люк
- Світло з правого боку
- 30A Центральний замок: передні та задні двері з лівого боку, склопідйомники зліва, ліве зовнішнє дзеркало заднього виду: підігрів, функція складання дзеркала, регулювання положення елемента дзеркала
- 25A Підігрів передніх сидінь
- Внутрішнє освітлення
- 25A Тяговий зчіпний пристрій
- Не використовується
- 15A Регулювання амортизаторів
- Відкриття кришки багажного відділення
- 7.5A Система допомоги при паркуванні, допомога при паркуванні, допомога при виїзді з паркування з моніторингом сліпих зон
- 5A Подушка безпеки
- 7,5 А Клімат-контроль, вимикач ліхтарів заднього ходу, дзеркала з автоматичним затемненням, підігрів сидінь, стоянкове гальмо, вимикач зовнішнього освітлення, панель перемикачів, додатковий електричний обігрівач, USB-роз’єми
- Діагностичний роз’єм 10A, камера, радарний датчик
- 10A світлодіодна фара – права
- 10A світлодіодна фара – ліва
- 25A Фаркоп
- 30A Центральний замок: передні та задні двері з правого боку, склопідйомники праворуч, праве зовнішнє дзеркало заднього виду: обігрів, функція складання, обігрів, функція складання дзеркала, регулювання положення елемента дзеркала.
- 20A Прикурювач, Розетка 12 В
- 25A Преднатягувачі ременів безпеки – правий бік
- 40A Механізм блокування кришки багажника, омивач фар, омивач лобового скла та омивач заднього скла
- Підсилювач аудіосистеми 30A
- 15A Тяговий зчіпний пристрій
- 15A Електричне керування сидінням водія
- Розетка 30A 230 В, інвертор
- 15A Склоочисник заднього скла
- 10A Модуль керування дорожнім рухом та смугою руху
- 5A Запуск двигуна (реле стартера), вимикач педалі зчеплення
- 30A Блок керування дверима багажного відділення
- 25A Підігрів задніх сидінь
- 10A Підігрів та вентиляція передніх сидінь
- 30A Підігрів заднього скла
Запобіжник номер 40, 20А, відповідає за прикурювач.
- Реле 645 – Реле живлення для клеми 15
- Реле 646 – Реле обігріву заднього скла
- Реле 646 – Розеткове реле

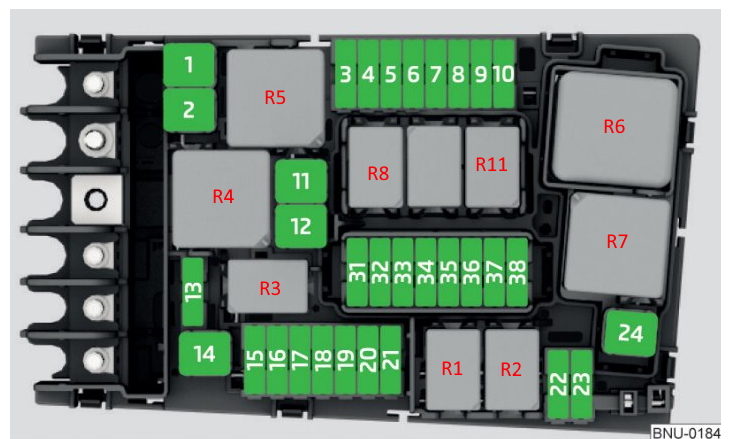

Моторний відсік

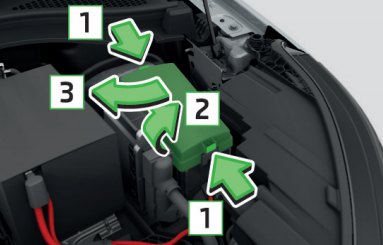

Блок запобіжників розташований під капотом з лівого боку. Щоб отримати до нього доступ, одночасно натисніть на засувки кришки у напрямку стрілки
1 та відкрийте кришку у напрямку стрілки 2.

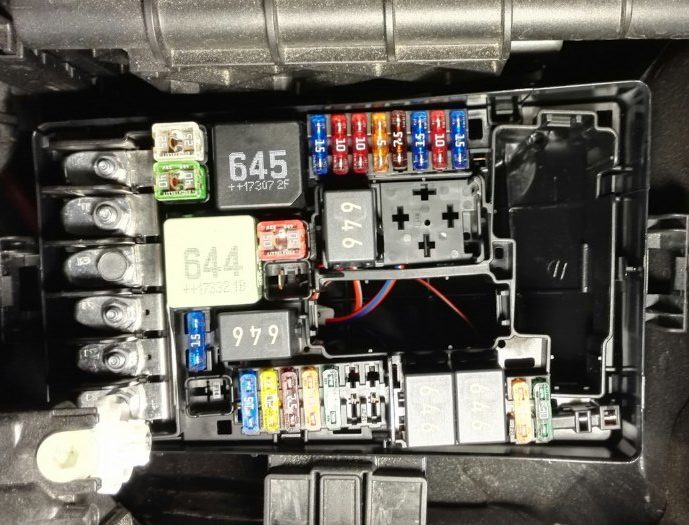

Фотографія
Сама коробка складається з високопотужних запобіжників та плавких вставок.
Завдання
- 25A ESC, стоянкове гальмо
- 40/60A ESC, ABS
- 15/30A Система керування двигуном
- 5/10A Вентилятор радіатора, регулятор тиску палива, додатковий електричний обігрівач, система попереднього підігріву, витратомір повітря, гальмівна система, компоненти двигуна
- 10A Запалювання, паливний насос, датчик рівня та температури оливи, компоненти двигуна
- 5A Датчик тиску гальмівної системи (педальний перемикач)
- 7,5/10A Насос охолоджувальної рідини, випускна заслінка, система підігріву вентиляції картера, компоненти двигуна
- 10/15A Лямбда-зонд, датчик NOx та фільтр сажі
- Насос охолодження, система запалювання, компоненти двигуна
- 15/20A Паливний насос
- Допоміжний електричний обігрівач, обігрівач лобового скла
- 40A Допоміжний електричний обігрівач
- 15A Масляний насос автоматичної коробки передач
- Підігрівач лобового скла
- 15A Гудок
- 20A Запалювання
- 7.5A ESC, система керування двигуном, головна обмотка реле
- 5A Шина даних, модуль даних акумулятора
- 30A Склоочисник
- 10A протиугінна сигналізація
- Автоматична коробка передач
- 5A Система керування двигуном
- Стартер 30A
- 40A Допоміжний електричний обігрівач
- Не використовується
- Не використовується
- Автоматична коробка передач
- Не використовується
Реле
- R1 Реле стартера 1 -J906-
- R2 Реле стартера 2 -J907-
- Реле звукового сигналу R3 -J413-
- Реле високого нагріву R4 -J360-
- Головне реле R5 -J271- (бензин) / Реле живлення, клема 30 -J317- (дизель)
- Свічка розжарювання R6 -J179- (бензин)
- R7 Реле низької теплової потужності -J359- (дизель)
- Реле живлення компонентів двигуна R8 -J757- (дизель)
- Реле обігрівача лобового скла R11
Запобіжники живлення
Діаграма
Розподіл
- 125A – Блок живлення для контакту 30_1
- 400A – Генератор з регулятором напруги
- 80A – Блок гідропідсилювача керма
- 80A – Живлення для контакту 30_1
- 50/80A – Блок керування вентилятором радіатора
- 50A – Обігрів лобового скла, додатковий обігрівач
Щось доповнити, пишіть у коментарях.
