Volkswagen ID.4 випускався у 2020, 2021, 2022, 2023, 2024, 2025 роках на спільній базі з Volkswagen ID.5 з позначеннями кузова E21 та E39. За цей час модель пройшла рестайлінг. У цьому матеріалі ви знайдете опис запобіжників і реле Volkswagen ID 4 ID 5 зі схемами блоків запобіжників та їх розташуванням. Виділимо запобіжник, який відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятися від представленого та залежати від рівня електрообладнання, регіону поставки та року випуску вашого автомобіля.
Моторний відсік

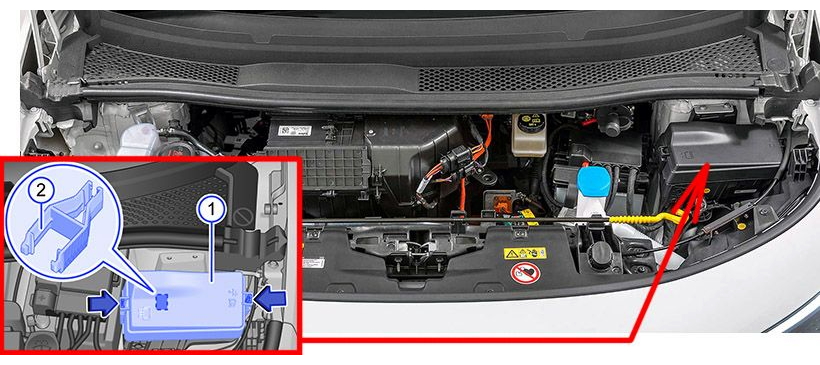

Під капотом з лівого боку, в моторному відсіку, розташовані 2 блоки запобіжників.
Блок запобіжників і реле
Розташування

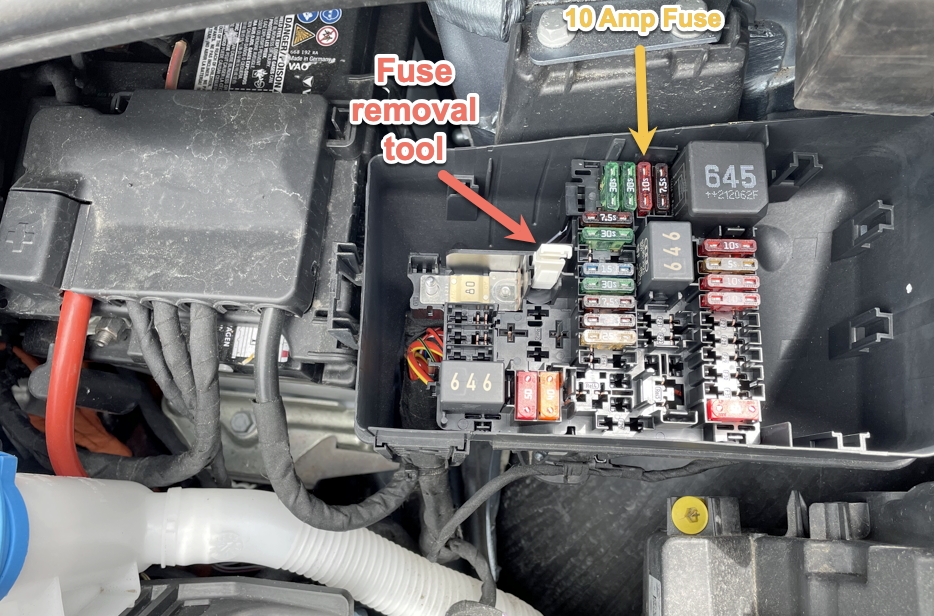

Приклад фото

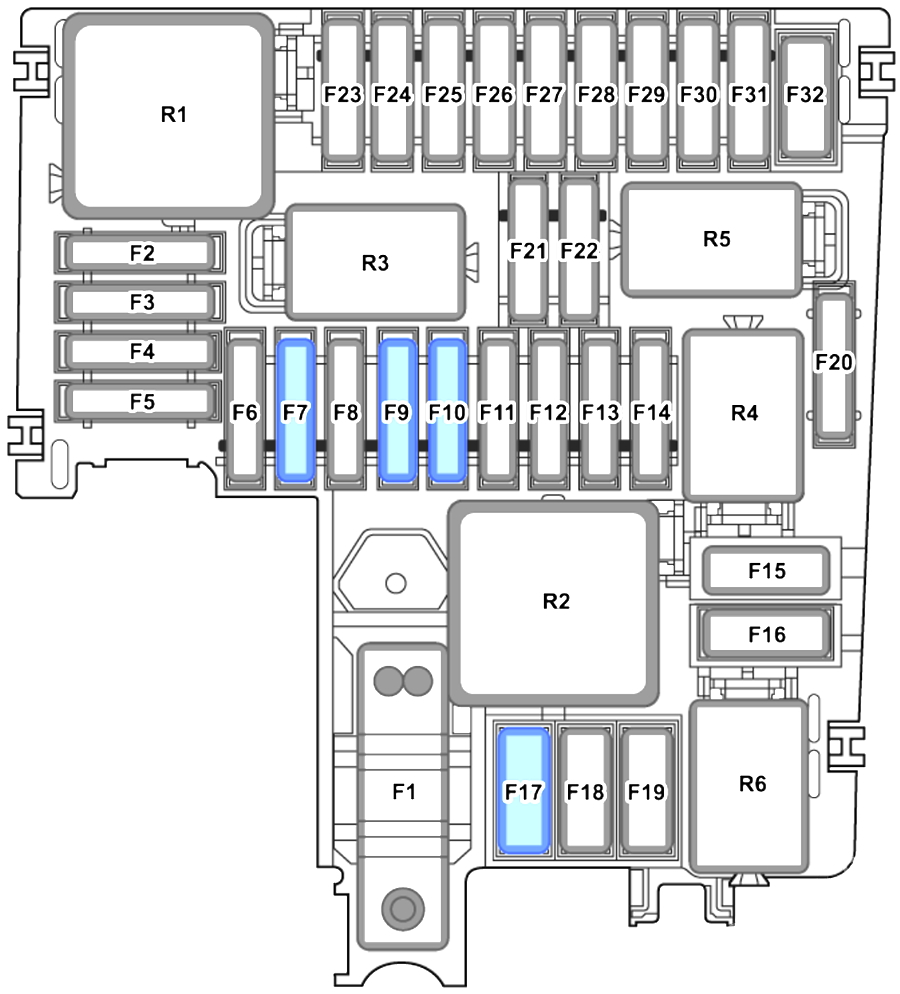

Схема
Призначення
| F1 | – |
| F2 | 7.5A Блок керування ABS |
| F3 | 10A Зарядний пристрій 1 для високовольтної батареї |
| Силова та керуюча електроніка електроприводу | |
| Силова та керуюча електроніка 2 для електроприводу | |
| F4 | 30A Передня ліва фара |
| F5 | 30A Передня права фара |
| F6 | 7.5A Адаптивний круїз-контроль |
| F7 | 30A Передні праві склоочисники |
| F8 | – |
| F9 | 15A Блок керування бортовою мережею (звуковий сигнал) |
| F10 | 30A Блок керування двигуном склоочисників |
| Передні склоочисники, ліві | |
| F11 | 7.5A Реле кондиціонера |
| F12 | 7.5A Модуль генератора звуку двигуна 1 |
| F13 | 25A Блок керування ABS |
| F14 | – |
| F15 | 40A Блок керування ABS |
| F16 | 50A Вентилятор радіатора |
| F17 | 40A Підігрів лобового скла |
| F18 | – |
| F19 | – |
| F20 | – |
| F21 | – |
| F22 | – |
| F23 | 10A Блок керування двигуном/електромотором |
| F24 | 5A Вентилятор радіатора |
| F25 | 10A Насос охолоджуючої рідини для високовольтної батареї |
| Нагрівальний елемент PTC 3 | |
| F26 | 10A Насос охолоджуючої рідини для низькотемпературного контуру |
| Двигун керування жалюзі радіатора | |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | – |
| F32 | 50A Підсилювач гальм |
| R1 | Головне реле |
| R2 | Реле підігріву лобового скла |
| R3 | Реле звукового сигналу |
| R4 | – |
| R5 | – |
| R6 | Реле кондиціонера |

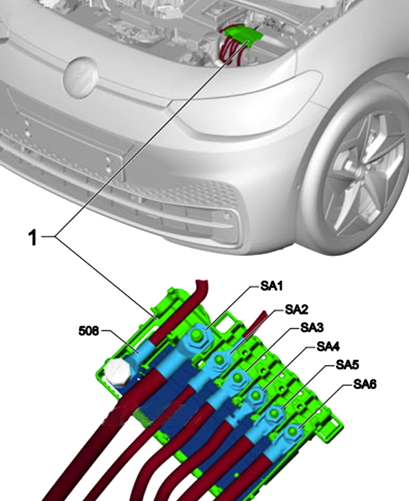

Силовий блок запобіжників
Цей блок встановлений на кришці акумуляторної батареї, поруч із блоком запобіжників і реле.
Схема
Позначення
| 508 | Акумуляторна батарея |
| SA1 | 350A Перетворювач напруги |
| SA2 | 80A Блок керування контролем акумуляторної батареї |
| Блок керування підсилювачем рульового управління | |
| SA3 | 100A Тримач запобіжників C (під панеллю приладів) |
| SA4 | 100A Тримач запобіжників C |
| SA5 | – |
| SA6 | 125A Тримач запобіжників B (блок запобіжників під капотом) |
Пасажирський салон
Блок запобіжників і реле

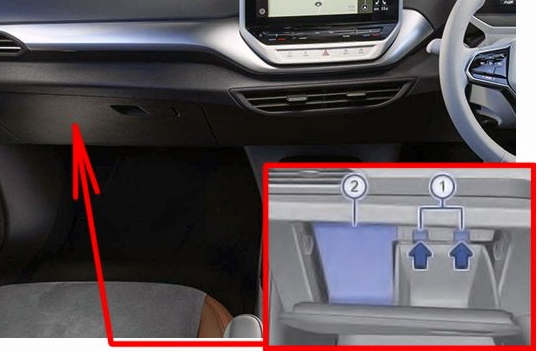

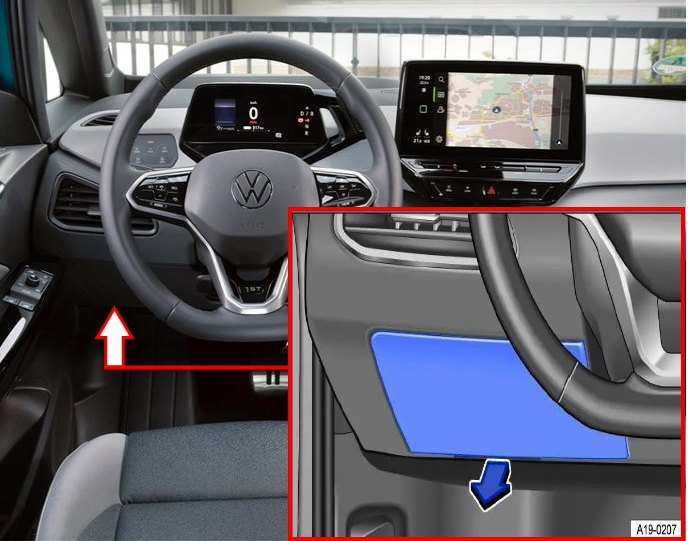

У салоні блок запобіжників і реле розташований з лівого боку під панеллю приладів.
Приклад для автомобілів з правим кермом.

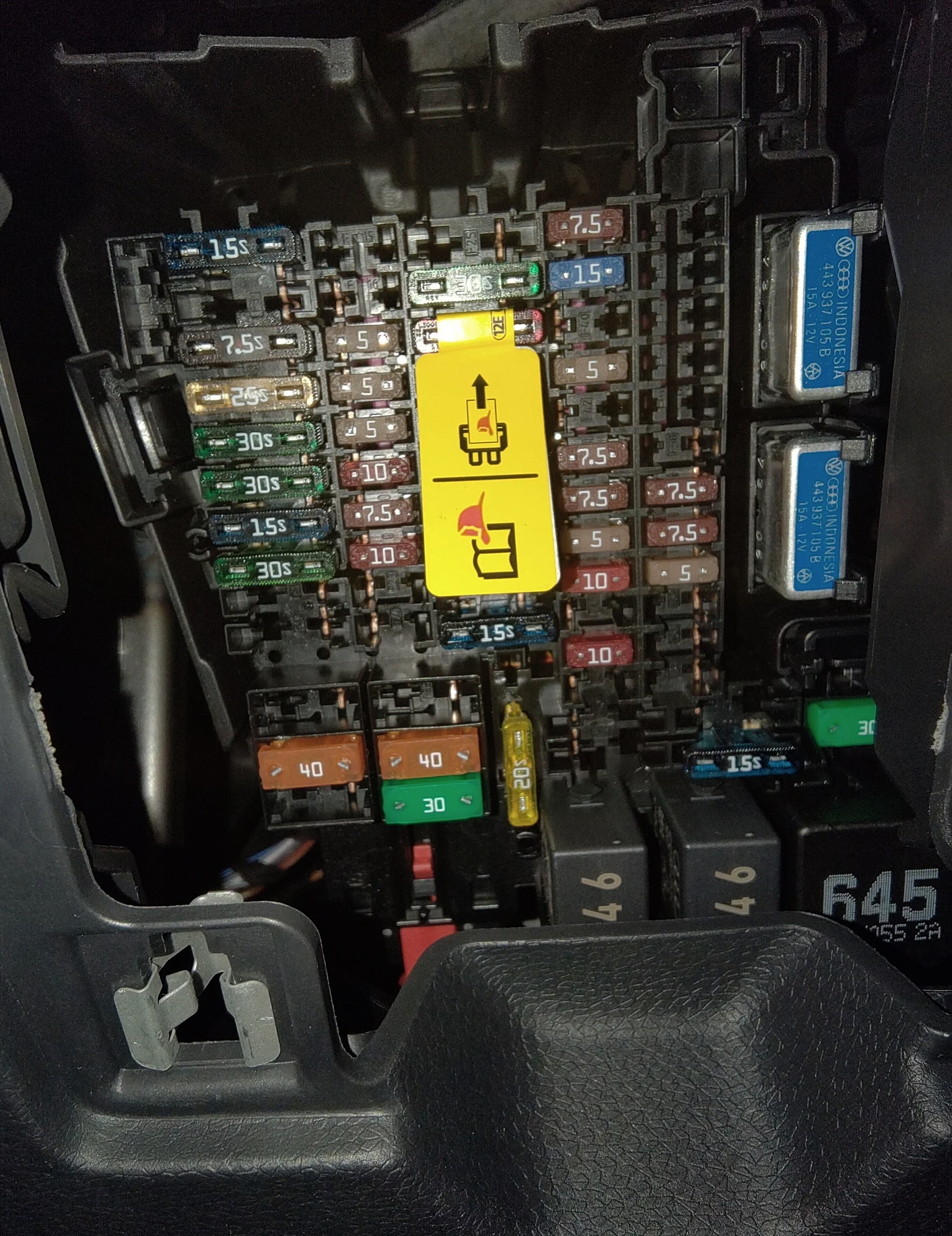

Приклад фото

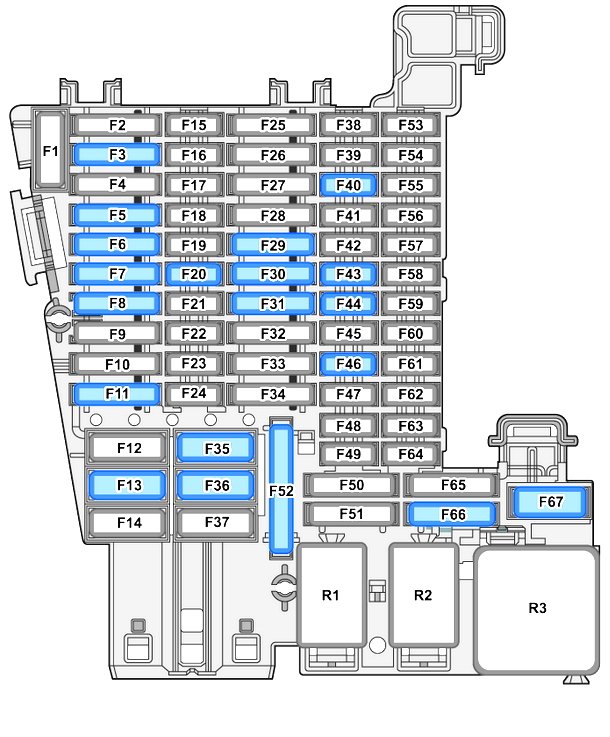

Схема
Призначення
| SC1 | – |
| SC2 | 15A Блок керування подушками безпеки (SRS/Airbag) |
| SC3 | 25A Блок керування розпізнаванням причепа |
| SC4 | 7.5A Передня камера систем допомоги водієві |
| SC5 | 25A Блок керування бортовою мережею (ліве зовнішнє освітлення) |
| SC6 | 30A Блок керування бортовою мережею (внутрішнє освітлення) |
| SC7 | 30A Блок керування обігрівачем та кондиціонером (підігрів сидінь) |
| SC8 | 15A Блок керування регулюванням зсувного люка |
| SC9 | 30A Блок керування дверима водія (для моделей з лівим кермом) |
| Блок керування дверима переднього пасажира (для моделей з правим кермом) | |
| Блок керування задніми дверима з боку водія (для моделей з лівим кермом) | |
| Блок керування задніми дверима з боку пасажира (для моделей з правим кермом) | |
| SC10 | 10A Лівий задній ліхтар |
| Центральний блок задніх ліхтарів | |
| SC11 | 15A Блок керування розпізнаванням причепа |
| SC12 | – |
| SC13 | 40A Блок керування бортовою мережею (центральний замок) |
| SC14 | 30A Блок керування цифровим аудіо |
| SC15 | – |
| SC16 | – |
| SC17 | 5A Блок керування системою допомоги при паркуванні |
| Блок керування системою допомоги при зміні смуги руху | |
| Блок керування системою допомоги при зміні смуги руху 2 | |
| SC18 | 5A Блок керування електронним блокуванням рульової колонки |
| Блок керування електричним відкриванням кришки багажника | |
| Інтерфейс системи доступу та запуску | |
| Блок керування 2 захисту від злому | |
| Блок керування 3 захисту від злому | |
| Блок керування 4 захисту від злому | |
| Блок керування 5 захисту від злому | |
| Блок керування системою мобільного доступу та дозволу на запуск | |
| Модуль генератора звуку двигуна 2 | |
| SC19 | 5A Блок керування модулем екстреного виклику та комунікаційний блок |
| Блок керування з дисплеєм інформаційної системи водія | |
| SC20 | 7.5/10A Кронштейн телефону |
| Блок керування стабілізацією прийому та передачі | |
| USB-підключення 1 | |
| SC21 | 7.5A Ручка задньої кришки (багажника) |
| Блок керування камерою кругового огляду | |
| SC22 | 10A Блок керування двигуном/електромотором |
| SC23 | 5A Блок керування доступом до Інтернету |
| SC24 | 10A Права група задніх ліхтарів |
| Центральний блок задніх ліхтарів | |
| SC25 | 25A Передній лівий ремінь безпеки |
| SC26 | 30A Блок керування дверима водія (для моделей з правим кермом) |
| Блок керування дверима переднього пасажира (для моделей з лівим кермом) | |
| Блок керування задніми дверима з боку водія (для моделей з правим кермом) | |
| Модуль керування задніми дверима з боку пасажира (для моделей з лівим кермом) | |
| SC27 | 25A Передній правий ремінь безпеки |
| SC28 | 10A Блок регулювання акумуляторної батареї |
| Роз’єм для обслуговування високовольтної системи | |
| SC29 | 15A Блок керування розпізнаванням причепа |
| SC30 | 20/25A Блок керування інформаційною електронікою 1 |
| SC31 | 25A Блок керування розпізнаванням причепа |
| SC32 | 25A Блок керування бортовою мережею (праве зовнішнє освітлення) |
| SC33 | – |
| SC34 | 15A Блок керування системою опалення та кондиціонування |
| SC35 | 40A Підігрів задніх сидінь |
| SC36 | 40A Блок керування вентилятором подачі повітря |
| SC37 | 30A Блок керування задньою кришкою (багажника) |
| SC38 | 7.5A Блок керування масажем переднього лівого сидіння |
| Блок керування масажем переднього правого сидіння | |
| SC39 | 15A Блок керування електронікою рульової колонки |
| SC40 | 7.5/10A Звуковий сигнал |
| SC41 | 5A Діагностичний інтерфейс шини даних |
| SC42 | – |
| SC43 | 7.5A Блок керування та індикації задньої системи кондиціонування |
| Датчик концентрації вуглекислого газу в салоні | |
| Датчик температури в салоні автомобіля | |
| Реле підігріву заднього скла | |
| SC44 | 7.5A Блок керування склопідйомниками у дверях водія |
| Діагностичний роз’єм | |
| Перемикач світла (ближнє світло) | |
| Датчик дощу та світла, | |
| Фонове освітлення | |
| Система ID. Light | |
| SC45 | 5A Блок керування електронікою рульової колонки |
| SC46 | 7.5/10A Блок переднього інформаційного дисплея та блок керування |
| Блок керування проекційним дисплеєм (Head-up) | |
| SC47 | 10A Блок керування електронним регулюванням амортизаторів |
| SC48 | 7.5A/10A Порт зарядки USB 1 |
| SC49 | – |
| SC50 | – |
| SC51 | – |
| SC52 | 20A Розетка 12В 3 (Прикурювач) |
| SC53 | – |
| SC54 | – |
| SC55 | – |
| SC56 | – |
| SC57 | – |
| SC58 | 7.5A Блок керування системою мобільного доступу та дозволу на запуск |
| SC59 | 7.5A Блок керування розпізнаванням зайнятості сидіння |
| Реле розеток | |
| Внутрішнє дзеркало з автозатемненням. | |
| SC60 | 7.5A Діагностичний роз’єм |
| SC61 | 5A Силова та керуюча електроніка електроприводу |
| Силова та керуюча електроніка 2 для електроприводу | |
| SC62 | – |
| SC63 | – |
| SC64 | – |
| SC65 | – |
| SC66 | 15A Двигун склоочисника заднього скла |
| SC67 | 30A Фільтр частотної модуляції (FM) у плюсовому проводі |
| Підігрів заднього скла | |
| R1 | Реле розеток |
| R2 | Реле подачі напруги на клему 15 |
| R3 | Реле підігріву заднього скла |
Запобіжники 48 і 52 відповідають за роботу USB-розеток та прикурювача.
Поруч можуть бути встановлені додаткові запобіжники, наприклад, у верхній частині знаходиться потенціометр на 30А для електричних гальм причепа (для американського ринку), а праворуч — 2 штуки по 15А, які відповідають за блоки керування регулюванням сидінь водія та пасажира (великі сині на фото).
Ось і все. А якщо вам є що додати, пишіть у коментарях.
