Volkswagen Polo 6G (Фольксваген Поло 6) покоління mk6 випускалася у 2017, 2018, 2020, 2021, 2022, 2023, 2024 роках з позначенням AW, AE, BZ. За цей час модель отримала фейсліфтинг. Інші модифікації також відомі як Фольксваген Венто і Фольксваген Віртус. У цій публікації ви знайдете інформацію з описом запобіжників та реле Volkswagen Polo 6, схеми блоків запобіжників, фотоприклади конструкції та розташування. Виділимо запобіжник прикурювача.
Призначення запобіжників у коробках може відрізнятися від матеріалу, з якого вони виготовлені, та залежить від року випуску та рівня комплектації (trendline, comfortline тощо) вашого автомобіля. У разі виникнення труднощів зверніться до найближчого дилера.
Зміст статті
Пасажирський салон
Блок запобіжників і аварійного реле

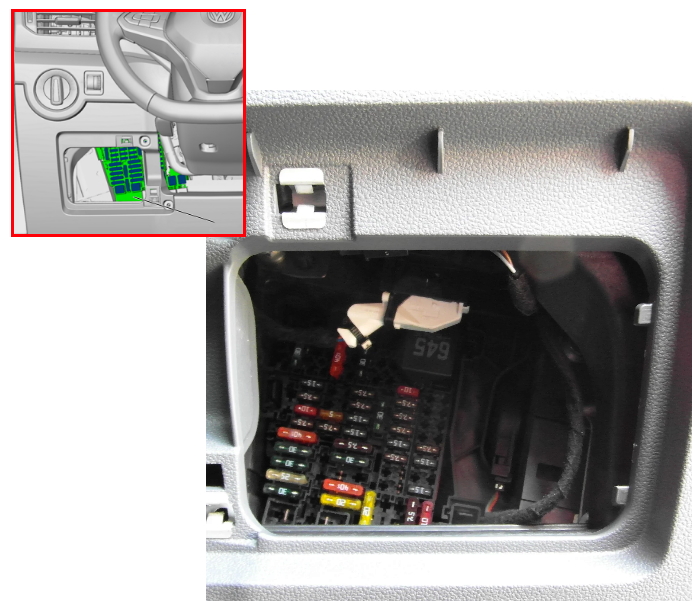

Він розташований під рульовою колонкою, за захисною кришкою.

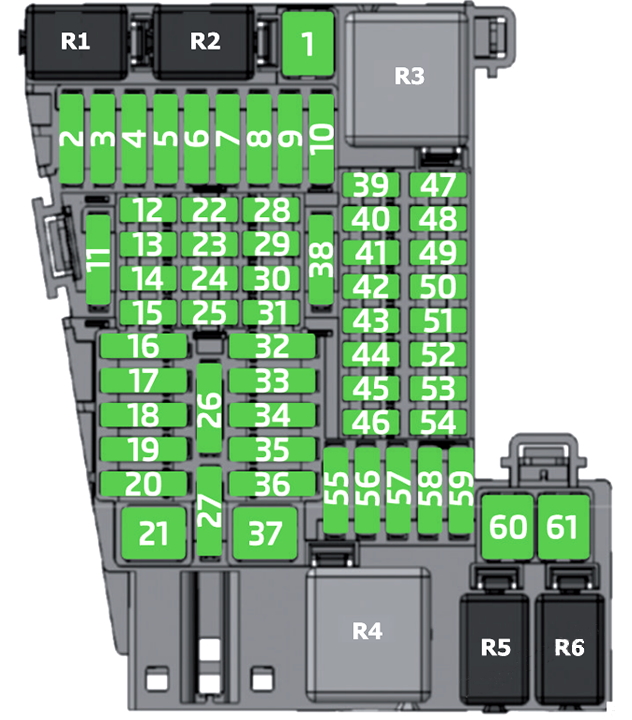

Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 20A Блок керування детектором трейлера |
| 2 | Пусто |
| 3 | 30A Підсилювач |
| 4 | Пусто |
| 5 | 30A Блок керування налаштуванням люка на даху |
| 6 | 40A Блок керування бортової мережі |
| 7 | Пусто |
| 8 | 30A Блок керування вентилятором подачі повітря |
| 9 | Пусто |
| 10 | 20A Блок керування детектором трейлера |
| 11 | 7,5A Реле відсічення газу (з газовим двигуном) |
| 12 | 7,5A Передній правий ремінь безпеки (праворульне) / Передній лівий ремінь безпеки (лівостороннє керування) |
| 13 | 7,5A Повзунковий вимикач світла / Діагностичний роз’єм / Датчик дощу і світла / Блок керування електронікою рульової колонки |
| 14 | 10A Блок керування електронікою рульової колонки |
| 15 | 7,5A Модуль екстреного виклику та блок зв’язку / Комбінація приладової панелі |
| 16 | 40A Блок керування бортової мережі |
| 17 | 30A Блок керування задніми правими дверима / Блок управління дверима водія (праворульне) або блок управління передніми пасажирськими дверима (лівостороннє керування) |
| 18 | 30A Блок керування бортової мережі |
| 19 | 25A Блок управління інформаційної електроніки 1 |
| 20 | 30A Блок керування бортової мережі |
| 21 | 30A Блок керування нагрівачем реагенту |
| 22 | Пусто |
| 23 | 7,5A Кнопка розблокування ручки задньої кришки/Ручка задньої кришки |
| 24 | 5A USB-роз’єм / Відсік для телефону з інтерфейсом зв’язку / Блок управління кард-рідером / Блок стабілізації трансмісії / CD-програвач / ТВ-тюнер / дисплей передньої панелі |
| 25 | 7,5A Блок керування електронікою рульової колонки |
| 26 | 7,5A Інтерфейс діагностики шини передачі даних |
| 27 | 7,5A Блок керування електропідвіскою |
| 28 | 7,5A Датчик сигналізації про крадіжку |
| 29 | 7,5A Звук сигналізації про крадіжку |
| 30 | 7,5A Передній правий ремінь безпеки (лівостороннє) або передній лівий ремінь безпеки (праворульне) |
| 31 | 7,5A Блок управління опаленням та кондиціонуванням |
| 32 | 7,5A Вимикач запалювання/стартера; Блок керування електронікою рульової колонки |
| 33 | 30A Блок управління задніми лівими дверима / Блок управління дверима водія (лівостороннє) або блок управління передніми пасажирськими дверима (праворульне) |
| 34 | Пусто |
| 35 | 40A Блок керування бортової мережі |
| 36 | 20A Блок керування бортової мережі |
| 37 | 30A Блок керування обігрівом сидіння |
| 38 | 30A Блок керування бортової мережі |
| 39 | 7,5/10A Камера передньої допомоги / Модуль парковки / Модуль адаптивного круїз контролю / Модуль моніторингу сліпих зон |
| 40 | 7,5A Модуль перемикача 1 на центральній консолі / Діагностичний роз’єм / Блок к. |
Запобіжник № 55 відповідає за прикурювач
Моторний відсік
Блок запобіжників і реле

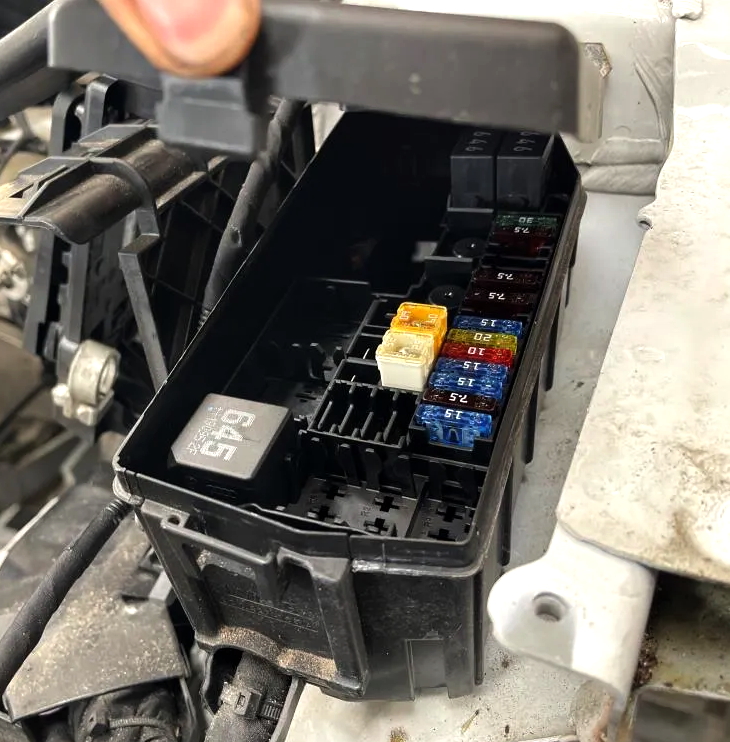

Під капотом блок запобіжників і реле розташований з лівого боку, поруч з акумулятором.

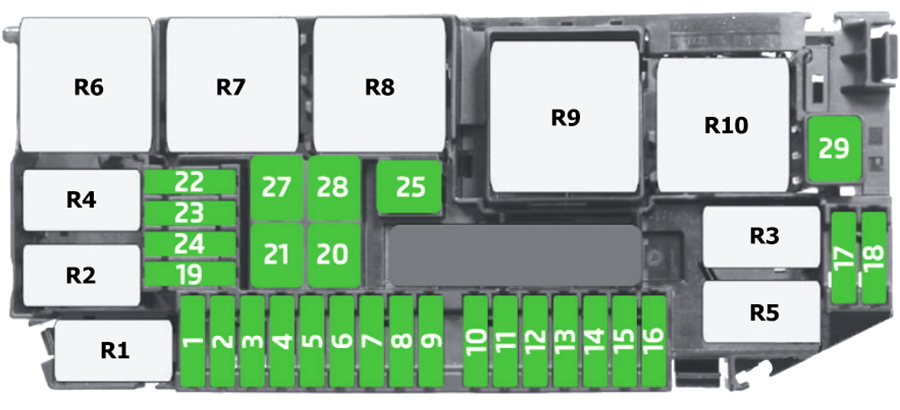

Діаграма
Варіант 1
(2017 – 2020)
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10/15/30A Блок управління двигуном |
| 2 | 7,5A Клапан регулювання тиску палива |
| 1.6 л дизель: Насос охолодження зарядного повітря, Клапан регулювання тиску масла, Клапан охолодження головки циліндрів, Насос охолодження для високотемпературного контуру Бензиновий 2.0 л: Датчик низького тиску палива, Клапан управління розподільним валом 1, Клапан управління випускним розподільним валом 1, Насос додаткового обігріву |
|
| 3 | 15A Лямбда-зонд 1 перед каталізатором та Лямбда-зонд 1 після каталізатора |
| Дизель 1.6 л: Блок управління датчиків NOx 1 та 2 | |
| 4 | 15A Бензиновий двигун із примусовим наддувом: блок управління паливного насосу; Бензиновий двигун без примусового наддуву: реле паливного насосу; Реле живлення компонентів двигуна |
| 5 | 7,5/10/15A Усі: Клапан соленоїда фільтра активованого вугілля 1, Клапан управління розподільним валом 1, Клапан управління впускного розподільного валу 1, Соленоїд контролю тиску наддуву Бензиновий: Вентилятор радіатора, Клапан управління випускним розподільним валом 1, Клапан регулювання тиску масла; 2.0 л бензиновий, 1.6 л дизель: Датчик рівня та температури масла; 2.0 л бензиновий: Клапан рециркуляції повітря турбонагнітача, Клапан управління струменем поршневого охолодження, Заслінка впускного колектора |
| 6 | 7,5/20A Котушки запалювання 1-3 з вихідним каскадом, Блок управління автоматичним нагріванням 1.6 л дизель: Нагрівальний елемент вентиляції картера |
| 7 | 15A Клапан охолодження трансмісії; Бензин 2.0 л: Вакуумний насос гальм, Клапан відключення подачі охолоджувальної рідини |
| 8 | 10A Бензиновий двигун без примусового наддуву: Реле паливного насосу, Форсунки, циліндри 1–3; Газовий двигун: Газовий інжектор клапанів 1–3; 2.0 л бензиновий: Приводи клапанів вихлопу A і B для циліндрів 1–4, Форсунки 2, циліндри 1–4 |
| 9 | 7,5A Перемикач стоп-сигналів |
| 10 | 7,5A Інтерфейс діагностики шини даних, Блок управління моніторингу акумулятора, Блок управління системи живлення |
| 11 | 30A Додатковий гідравлічний насос 1 для трансмісійного масла |
| 12 | 10A Реле магнітної муфти |
| 13 | Незайнятий |
| 14 | 7,5A Головне реле, Блок управління ABS, Блок управління двигуном |
| 15 | 15/30A Мехатронна трансмісія подвійного зчеплення |
| 16 | Незайнятий |
| 17 | 7,5A Блок управління двигуном |
| 18 | 30A Стартер |
| 19 | Незайнятий |
| 20 | 40/60A Блок управління ABS |
| 21 | 25A Блок управління ABS |
| 22 | Незайнятий |
| 23 | Незайнятий |
| 24 | 30A Термореле вентилятора радіатора |
| 25 | 20/40A Дизель 1.6 л: Додатковий елемент обігріву повітря; Бензиновий двигун без примусового наддуву: Вентилятор радіатора |
| 26 | 50A Бензиновий двигун із примусовим наддувом: Вентилятор радіатора |
| 27 | Дизель 1.6 л: Додатковий елемент обігріву повітря |
| 28 | 40A Дизель 1.6 л: Додатковий елемент нагріву повітря |
| 29 | Незайнятий |
| R1 | Реле живлення компонентів двигуна (бензин 2.0 л) |
| — | Реле паливного насосу |
| R2 | Реле магнітної муфти кондиціонера |
| R3 | Реле стартера 2 |
| R4 | Бензиновий 1.5 л – Реле вакуумного насоса |
| R5 | Реле стартера 1 |
| R6 | Реле подачі напруги на клему 30 (дизель) |
| — | Головне реле (бензин) |
| R7 | Реле обігрівача – Висока потужність (дизель) |
| — | Реле вентилятора радіатора на 2-й швидкості (бензин) |
| R8 | Реле обігрівача – Низька потужність (дизель) |
| — | Реле вентилятора радіатора (бензин) |
| R9 | Блок автоматичного управління свічками розжарювання (дизель) |
| R1 | Незайнятий |
Варіант 2
(2020 – 2024)
Розподіл
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10/15A Блок керування двигуном |
| 2 | 7,5/10A Клапан керування тиском палива; 2.0 л бензин, 1.5 л бензин: Насос допоміжного обігріву; 1.0 л бензин, 1.5 л бензин: Насос охолодження наддувного повітря; 2.0 л бензин: Електромагнітний клапан вугільного фільтра 1, Датчик низького тиску палива, Клапан управління розподільчим валом 1, Клапан управління вихлопним розподільчим валом; Газовий двигун 1.0 л: Клапан дозування палива, Регулювальний клапан тиску масла. |
| 3 | 15A Лямбда-зонд 1 до каталізатора / Лямбда-зонд 1 після каталізатора |
| 4 | 15A Бензиновий двигун з примусовим наддувом: Блок керування паливним насосом; Бензинові двигуни без примусового наддуву: Реле паливного насоса; Реле живлення компонентів двигуна. |
| 5 | 10A Електромагнітний клапан вугільного фільтра 1, Клапан управління розподільчим валом 1, Клапан високого тиску для газового режиму, Клапан управління впусканням 1; Бензинові двигуни з примусовим наддувом: Вентилятор радіатора, Клапан управління вихлопним розподільчим валом 1; Примусовий наддув, 2.0 л бензин: Клапан контролю тиску масла; Бензин 2.0 л: Клапан рециркуляції повітря турбонагнітача, Заслінка впускного колектора; 2.0 л бензин, 1.0 л бензин: Клапан управління охолодженням поршнів; 1.5 л бензин: Привід впускного розподільчого вала циліндра 2, Привід вихлопного розподільчого вала циліндра 2, Привід впускного розподільчого вала циліндра 3, Привід вихлопного розподільчого вала циліндра 3; 2.0 л бензин, 1.0 л бензин, 1.5 л бензин: Датчик рівня та температури масла. |
| 6 | 20A Котушки запалювання 1-3 з вихідним каскадом -N70- |
| 7 | 10/15A Бензинові двигуни з наддувом: Вакуумний насос гальм; Бензин 2.0 л: Клапан охолодження коробки передач, Клапан закриття охолоджуючої рідини. |
| 8 | 10A 2.0 л бензин: Реле подачі живлення компонентів двигуна, Форсунка 2, циліндри 1-4, Актатор вихлопного розподільчого вала A для циліндрів 1-4, Актатор вихлопного розподільчого вала B для циліндрів 1-4; Бензинові двигуни без примусового наддуву: Форсунки, циліндри 1–4; Газовий двигун: Газовий впускний клапан. |
| 9 | 7,5А Вимикач стоп-сигналу |
| 10 | 7,5А Інтерфейс діагностики шини даних / Блок керування бортовою мережею / Блок керування моніторингу акумулятора |
| 11 | 30А Допоміжний гідравлічний насос 1 для масла трансмісії |
| 12 | 10А Реле магнітної муфти |
| 13 | Порожньо |
| 14 | 7,5А Головне реле/Блок ABS/Блок керування двигуном |
| 15 | 15/30А Мехатронічна коробка передач з двома зчепленнями |
| 16 | Порожньо |
Блок запобіжників живлення

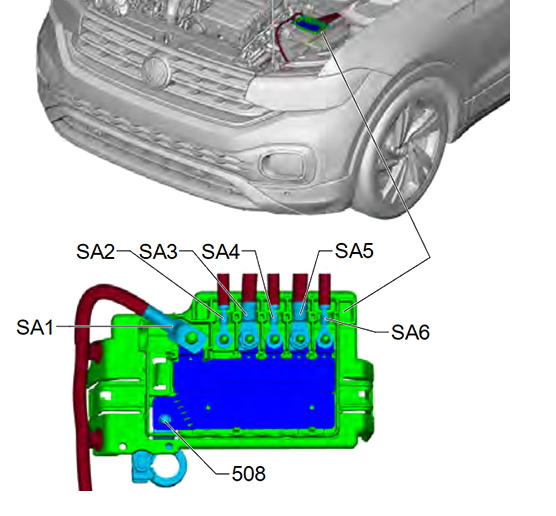

Ще один блок запобіжників високої потужності розташований на акумуляторі.
Діаграма
Призначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 508 | Акумулятор -A- |
| SA1 | 250/350А Стартер -B |
| CX1 | Генератор з регулятором напруги |
| SA2 | 80А не призначено |
| SA3 | 150А Тримач запобіжника B -SB- |
| J271 | Головне реле |
| J101 | Реле вентилятора радіатора другої швидкості 1)2) |
| J26 | Реле вентилятора радіатора 1)2) |
| J906 | Реле стартера 1 |
| SA4 | 80А Тримач запобіжника C -SC- |
| SA5 | 125А Тримач запобіжника C -SC- |
| J329 | Реле живлення клеми 15 |
| J694 | Реле живлення клеми 75x |
| SA6 | 80А Блок керування гідропідсилювача керма -J500- |
Знаєте, як покращити матеріал – пишіть у коментарях.
