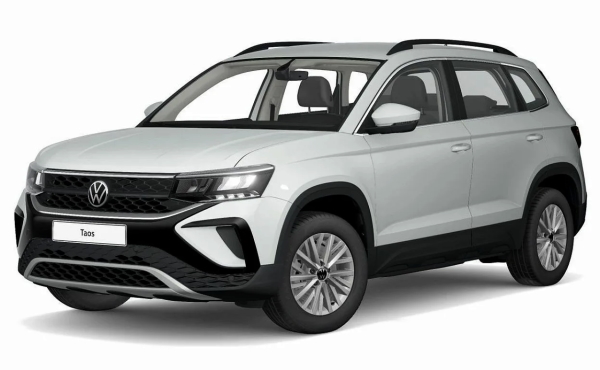

Volkswagen Taos випускалася у 2019, 2020, 2021, 2022, 2023, 2024, 2025 роках. За цей час модель зазнала фейсліфтингу. У Китаї вона також відома як Фольксваген Тару. У нашому матеріалі ви знайдете опис запобіжників та реле Volkswagen Taos зі схемами блоків запобіжників, їх розташуванням та фотоприкладами виконання. Покажемо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску, конфігурації та країни поставки. У разі виникнення труднощів зверніться до найближчого дилера.
Зміст статті
Пасажирський салон

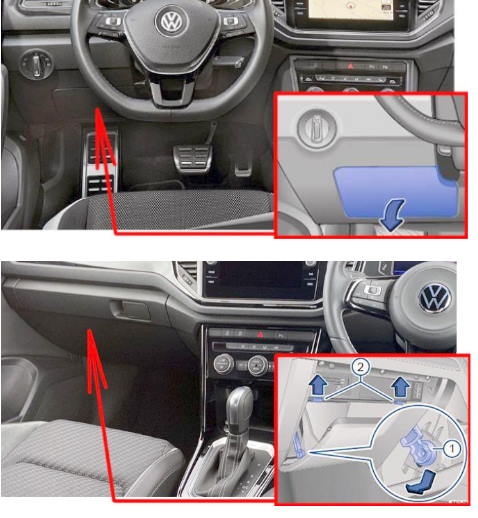

Блок запобіжників розташований внизу панелі приладів, з боку водія. Щоб отримати до нього доступ, потрібно зняти бардачок.

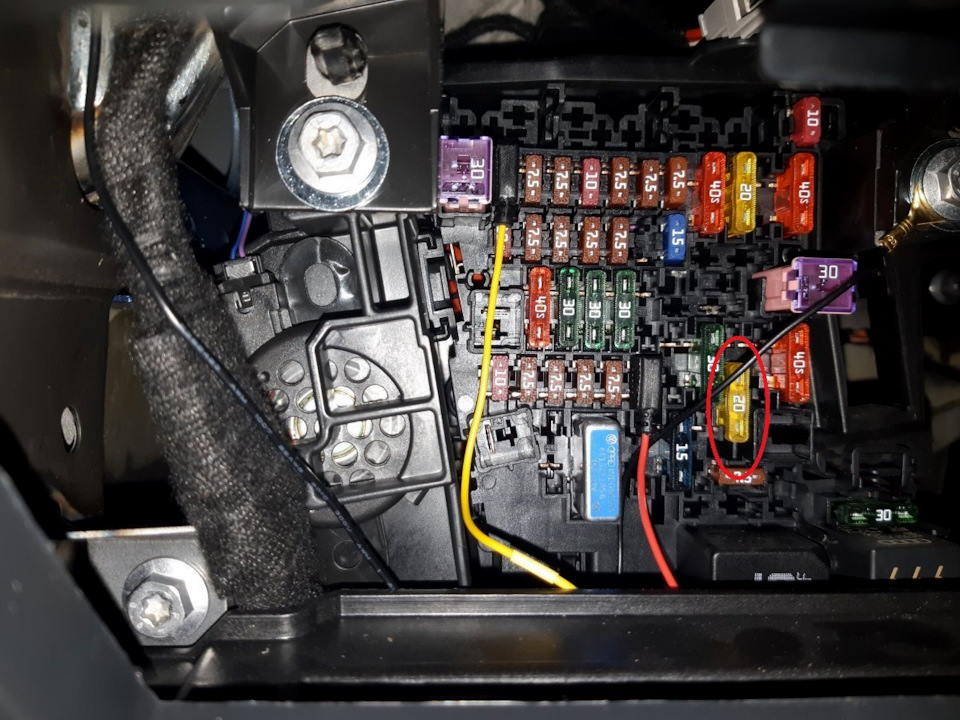

Фото

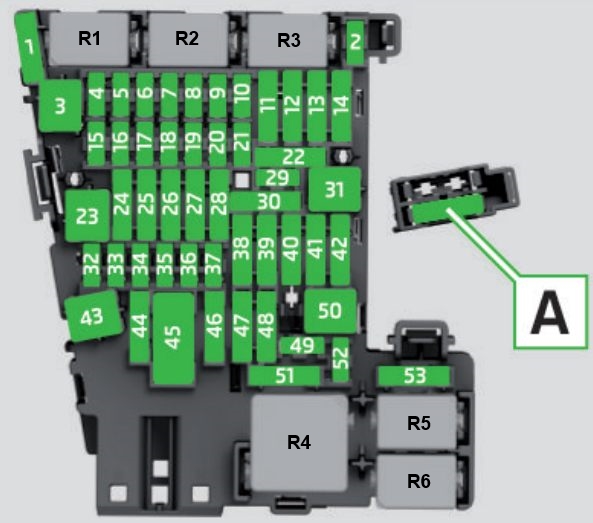

Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | – |
| 2 | 10A Електронний блок керування колонки керма |
| 3 | – |
| 4 | – |
| 5 | 7.5A Вбудований інтерфейс діагностики шини даних |
| 6 | 7.5A Селектор перемикання передач (важіль КПП) |
| 7 | 10A Панель управління обігріву та кондиціонування |
| 8 | 7.5A Діагностичний роз’єм Кнопка електромеханічного паркувального гальма Датчик вологості, дощу та світла Роторний перемикач світла Кнопка паркувального гальма Контурна підсвітка панелі приладів (1, 2, 3) Датчик сигналізації Зовнішнє підсвічування передніх дверей (пасажира та водія) |
| 9 | 7.5A Електронний блок керування колонки керма |
| 10 | 7.5A Панель управління переднього дисплея |
| 11 | 40A Блок управління електросистемою автомобіля |
| 12 | 20A Блок управління інформаційної електроніки 1 Навігаційний модуль |
| 13 | – |
| 14 | 40A Блок управління вентилятором свіжого повітря |
| 15 | – |
| 16 | 7.5/10A Відсік для зберігання з інтерфейсом мобільного телефону USB порт зарядки (1) з 2023 року З’єднання USB 1 |
| 17 | 7.5A Панель приладів Блок для екстреного виклику та комунікації |
| 18 | 7.5A Задня кришка Камера заднього виду |
| 19 | 7.5A Інтерфейс доступу/запуску системи |
| 20 | 15A Реле вакуумного насосу |
| 21 | 15A Блок управління повним приводом |
| 22 | – |
| 23 | 20A Блок управління люком |
| 24 | 40A Блок управління електросистемою автомобіля |
| 25 | 30A Блок управління дверима водія Електродвигун підйому скла задніх лівих дверей |
| 26 | 30A Блок управління електросистемою автомобіля |
| 27 | 30A Блок управління електросистемою автомобіля |
| 28 | – |
| 29 | 5A Датчик тиску холодоагенту |
| 30 | 10A Реле дистанційного запуску |
| 31 | – |
| 32 | 7.5A Блок управління “Сліпа зона” (1, 2) Паркувальний блок управління Камера передових систем допомоги водію Адаптивний блок круїз-контролю |
| 33 | 7.5A Блок керування подушками безпеки Індикатор “Вимкнена” подушка безпеки пасажира |
| 34 | 7.5A Роторний вимикач світла Заднє дзеркало Гніздо реле Кнопка паркувального гальма |
| 35 | 7.5A Діагностичний роз’єм |
| 36 | – |
| 37 | – |
| 38 | – |
| 39 | 30A Блок управління дверима пасажира Електродвигун підйому скла задніх правих дверей |
| 40 | 20A Гніздо 12V Друге гніздо 12V Гніздо реле |
| 41 | – |
| 42 | 40A Блок управління електросистемою автомобіля |
| 43 | 30A Блок керування цифровою звуковою системою |
| 44 | – |
| 45 | 15A Блок регулювання сидіння водія Регулятор підпору попереку водія Вентилятор подушки сидіння Вентилятор спинки сидіння |
| 46 | 7.5A (2020-2022): Порт USB для зарядки 1 |
| 47 | 15A Електродвигун заднього склоочисника |
| 48 | – |
| 49 | 7.5A Реле запуску двигуна (1, 2) Реле віддаленого запуску |
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | 30A Реле обігріву заднього скла |
| R1 | Реле вакуумного насоса |
| R2 | Реле компресора кондиціонера |
| R3 | – |
| R4 | Реле напруги (15-й контакт живлення) |
| R5 | Реле обігріву заднього скла |
| R6 | Гніздо реле |
Запобіжник №40, 20А, відповідає за прикурювач.

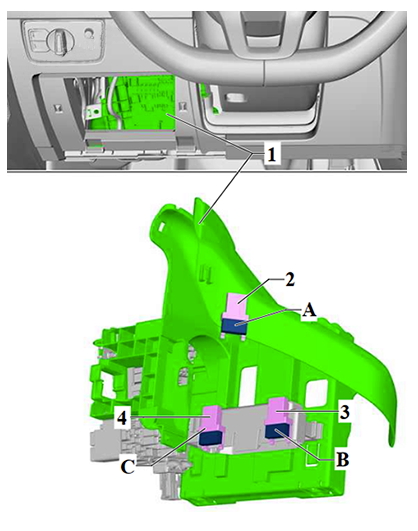

Додаткові запобіжники та реле можуть бути розташовані біля блоку запобіжників.
Макет
Розподіл
| Позначення | Розшифровка українською мовою |
|---|---|
| A | 15А Автомат захисту ланцюга регулювання електричного переднього пасажирського сидіння 1: |
| Вентилятор спинки переднього сидіння праворуч 1 | |
| Вентилятор подушки переднього сидіння праворуч 1 | |
| B | – |
| C | 7.5А Запобіжник електромагніту розблокування ременя безпеки: |
| Модуль керування виявленням пасажира | |
| D | Реле дистанційного запуску |
Моторний відсік

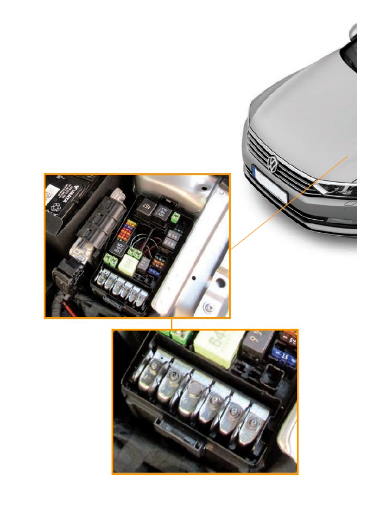

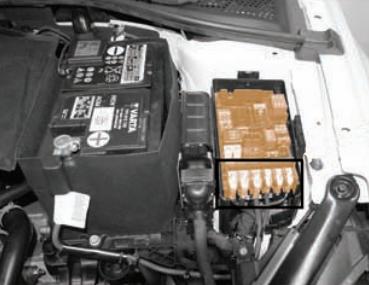

Головний блок запобіжників під капотом розташований з лівого боку моторного відсіку, поруч з акумулятором.
Складається з 2 секцій: секції зв’язку із запобіжниками та реле, а також секції для запобіжників високої потужності.

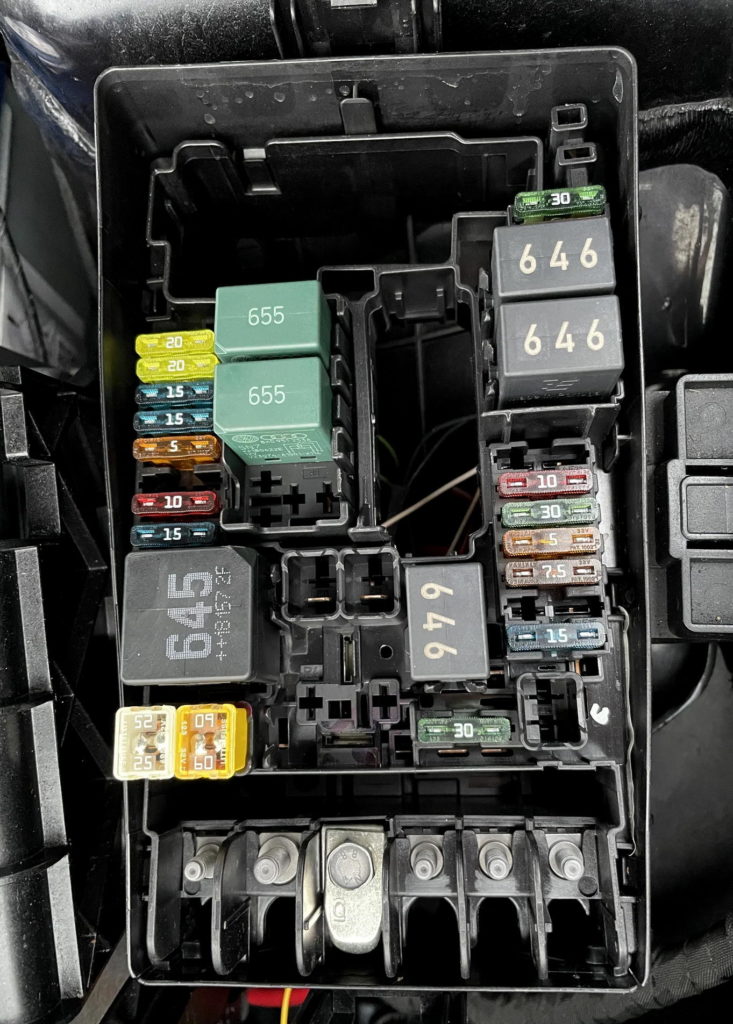

Фото

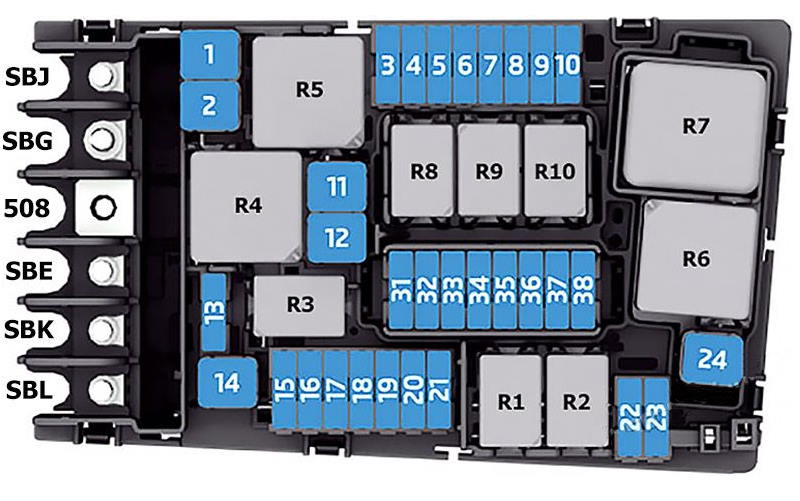

Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| SBJ | 125A Запобіжник подачі на панель запобіжників C (панель приладів): № 4, 12, 14, 32, 35, 39, 40, 42, 49, 52, 53. |
| SBG | 400A Генератор з регулятором напруги |
| SBE | 80A Модуль управління електропідсилювачем керма |
| SBK | 80A Запобіжник подачі на панель запобіжників C (панель приладів): № 2, 15, 19, 21, 23, 27, 30, 43, 45, 51. |
| SBL | 50A Вентилятор радіатора |
| 1 | 25A Модуль управління ABS |
| 2 | 40/60A Модуль управління ABS |
| 3 | 15A Модуль управління двигуном чи мотором |
| 4 | 10A Датчик концентрації етанолу |
| 5 | – |
| 6 | 7.5A Перемикач стоп-сигналу |
| 7 | 10A 1.5Л бензиновий двигун: |
| 8 | 10A Кисневий датчик після каталітичного нейтралізатора |
| 9 | 20A Котушка запалювання 1~4 з вихідним каскадом |
| 10 | 15A Модуль управління паливним насосом |
| 11 | 40A Електродвигун насоса вторинного повітря |
| 12 | – |
| 13 | 30A Додатковий гідравлічний насос трансмісійної рідини |
| 14 | 40A Нагрівальний елемент допоміжного обігрівача |
| 15 | 15A Реле звукового сигналу |
| 16 | – |
| 17 | 7.5A Модуль управління ABS |
| 18 | 7.5A Модуль моніторингу акумулятора |
| 19 | 30A Реле двигуна двірників 1 |
| 20 | – |
| 21 | 15/30A Мехатроніка коробки передач з подвійним зчепленням |
| 22 | 7.5A Модуль управління двигуном |
| 23 | 30A Стартер |
| 24 | 30A Нагрівальний елемент допоміжного обігрівача |
| 25 | – |
| 36 | 15A Ліва фара |
| 38 | 15A Права фара |
| R1 | Реле стартера 1 |
| R2 | Реле стартера 2 |
| R3 | Реле звукового сигналу |
| R4 | Реле насоса вторинного повітря |
| R5 | Реле живлення модуля управління двигуна Motronic |
Деякі додаткові реле, наприклад, додаткове реле обігрівача, можна встановити окремо, поза головним блоком запобіжників.
