Третє покоління Nissan Versa випускалося у 2020, 2021, 2022, 2023, 2024, 2025 роках з кодом моделі N18. Ми надамо опис запобіжників та реле Nissan Versa 3G зі схемами блоків запобіжників, їх розташуванням та прикладами фотографій. Виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від описаного тут і залежить від року випуску та рівня електрообладнання вашого автомобіля.
Пасажирський салон

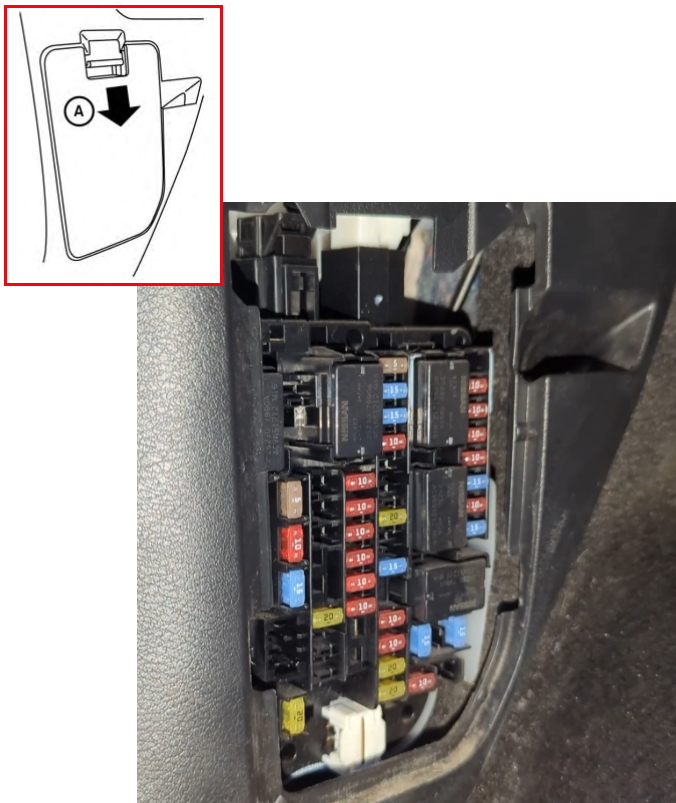

У салоні автомобіля блок запобіжників розташований під панеллю приладів, на стійці, з боку лівої ноги водія.

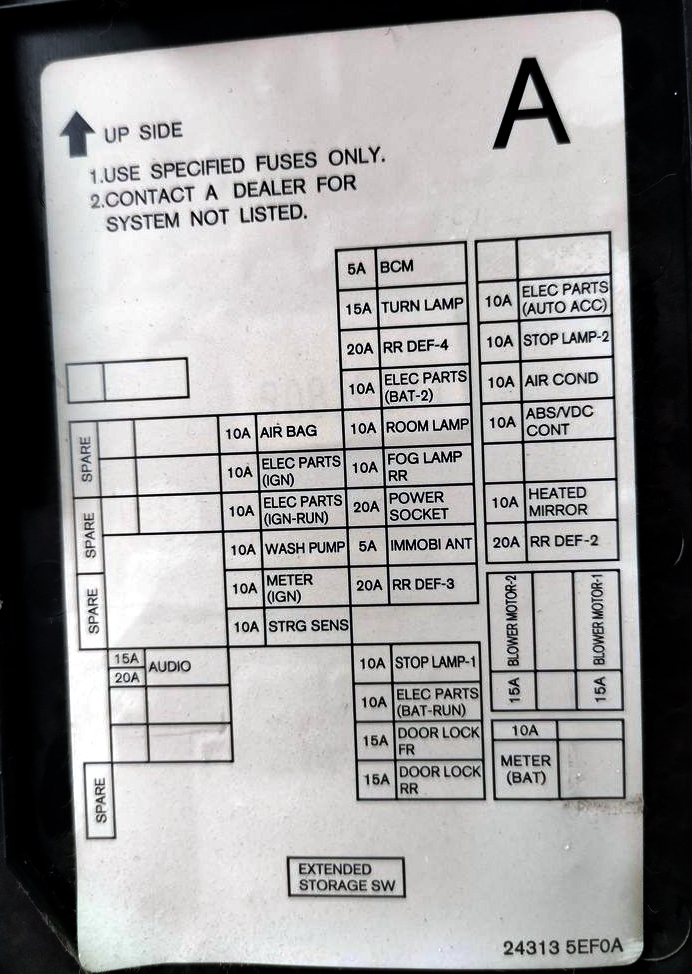

Звіряйте призначення елементів зі своєю схемою на зворотному боці захисних кришок.

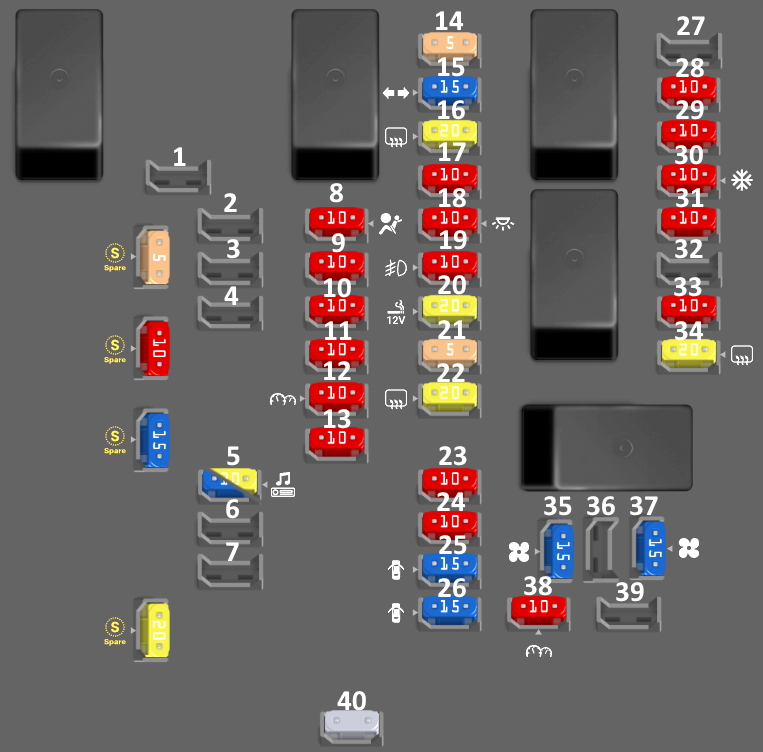

Схема
Призначення
| 5 | 15/20A (AUDIO) Аудіосистема |
| 8 | 10A (AIR BAG) Система подушок безпеки (SRS) |
| 9 | 10A (ELEC PARTS (IGN)) Захищає ланцюги, пов’язані із запалюванням |
| 10 | 10A (ELEC PARTS (IGN RUN)) Електричні компоненти, що живляться при увімкненому запалюванні |
| 11 | 10A (WASH PUMP) Насос омивача лобового скла |
| 12 | 10A (METER (IGN)) Панель приладів (ланцюг запалювання) |
| 13 | 10A (STRG SENS) Датчик кута повороту керма |
| 14 | 5A (BCM) Модуль керування кузовом (BCM) |
| 15 | 15A (TURN LAMP) Покажчики повороту |
| 16 | 20A (RR DEF-4) Обігрів заднього скла |
| 17 | 10A (ELEC PARTS (BAT-2)) Електричні компоненти з живленням від акумулятора |
| 18 | 10A (ROOM LAMP) Плафон освітлення / внутрішнє освітлення |
| 19 | 10A (FOG LAMP RR) Задні протитуманні ліхтарі |
| 20 | 20A (POWER SOCKET) Розетка живлення / прикурювач |
| 21 | 5A (INMOBI ANT) Антена іммобілайзера |
| 22 | 20A (RR DEF-3) Обігрів заднього скла |
| 23 | 10A (STOP LAMP-1) Стоп-сигнали |
| 24 | 10A (ELEC PARTS (BAT-RUN)) Ланцюги, що живляться безпосередньо від акумулятора під час роботи двигуна |
| 25 | 15A (DOOR LOCK FR) Система центрального замка передніх дверей |
| 26 | 15A (DOOR LOCK RR) Система центрального замка задніх дверей |
| 28 | 10A (ELEC PARTS (AUTO ACC)) Ланцюг живлення автоаксесуарів |
| 29 | 10A (STOP LAMP-2) Стоп-сигнали |
| 30 | 10A (AIR COND) Система кондиціонування |
| 31 | 10A (ABS/VDC CONT) Система ABS та система динамічної стабілізації (VDC) |
| 33 | 10A (HEATED MIRROR) Підігрів бічних дзеркал |
| 34 | 20A (RR DEF-2) Обігрів заднього скла |
| 35 | 15A (BLOWER MOTOR-2) Мотор вентилятора обігрівача/кондиціонера |
| 37 | 15A (BLOWER MOTOR-1) Мотор вентилятора обігрівача/кондиціонера |
| 38 | 10A (METER (BAT)) Панель приладів (живлення від акумулятора) |
| 40 | (EXTENDED STORAGE SW) Перемикач тривалого зберігання |
Моторний відсік

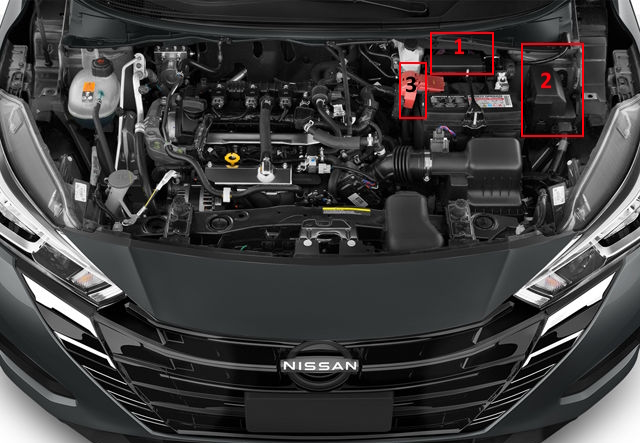

У лівій частині моторного відсіку розташовані три блоки запобіжників.

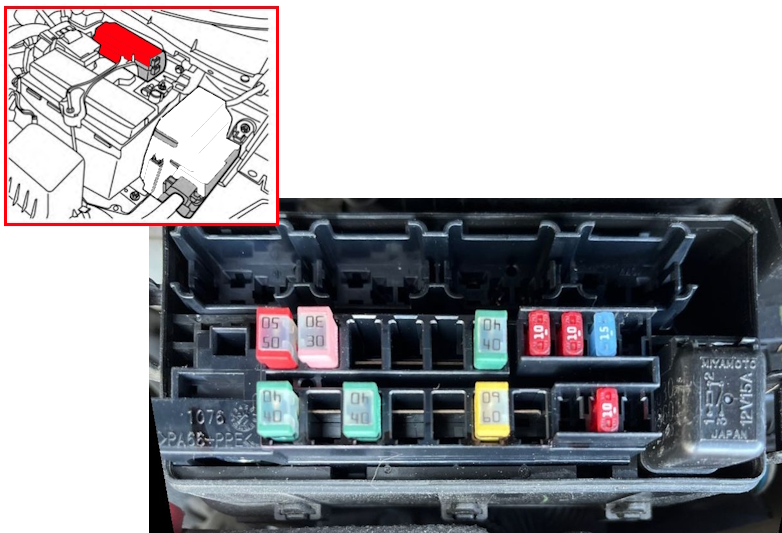

Блок запобіжників 1

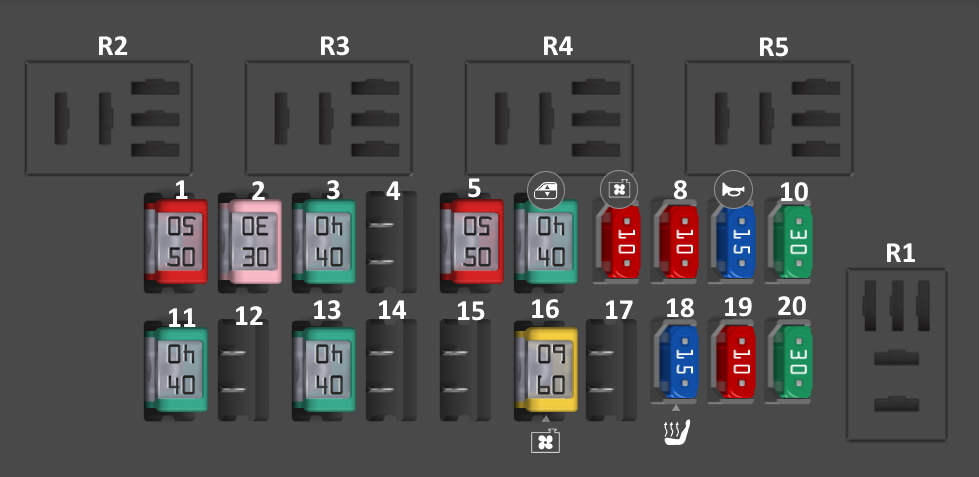

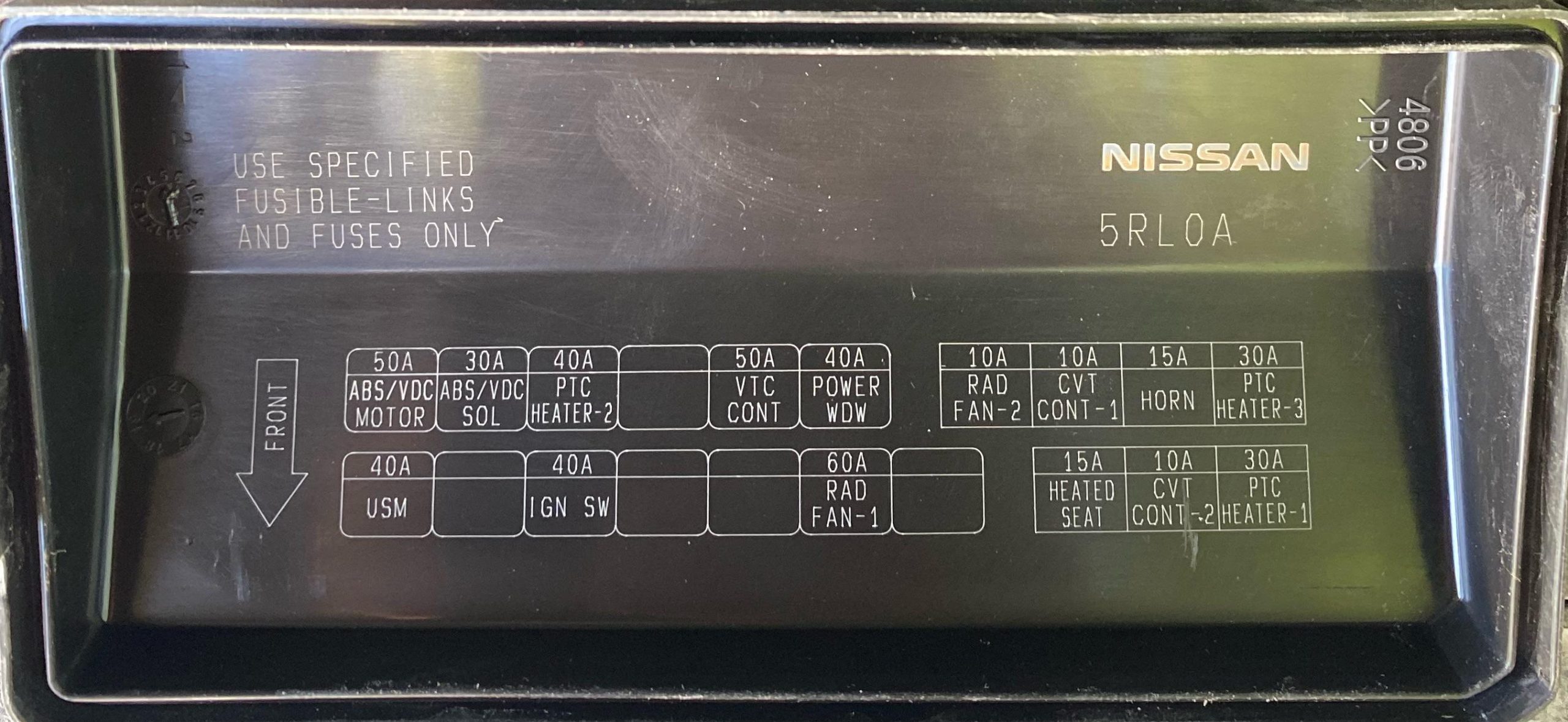

Схема з кришки
Схема
Призначення
| 1 | 50A (ABS / VDC MOTOR) Антиблокувальна система гальм (ABS); Соленоїд системи динамічної стабілізації (VDC) |
| 2 | 30A (ABS/ VDC SOL) Антиблокувальна система гальм (ABS); Соленоїд системи динамічної стабілізації (VDC) |
| 3 | 40A (PTC HEATER 2) Додатковий обігрівач (PTC) |
| 5 | 50A (VTC CONT) Соленоїд системи зміни фаз газорозподілу (VTC) / Ланцюг керування ЕБД (ECM) |
| 6 | 40A (POWER WINDOW) Електросклопідйомники |
| 7 | 10A (RAD FAN 2) Вентилятор радіатора |
| 8 | 10A (VTC CONT) Соленоїд системи зміни фаз газорозподілу (VTC) / Ланцюг керування ЕБД (ECM) |
| 9 | 15A (HORN) Звуковий сигнал |
| 10 | 30A (PTC HEATER) Додатковий обігрівач (PTC) |
| 11 | 40A (USM) Уніфікований системний модуль (USM) |
| 13 | 40A (IGN SW) Замок запалювання |
| 16 | 60A (RAD FAN 1) Вентилятор радіатора |
| 18 | 15A (HEATED SEAT ) Підігрів сидінь |
| 19 | 10A (VTC CONT) Соленоїд системи зміни фаз газорозподілу (VTC) / Ланцюг керування ЕБД (ECM) |
| 20 | 30A (PTC HEATER) Додатковий обігрівач (PTC) |
| R1 | Реле звукового сигналу |
| R2 | Реле додаткового обігрівача (PTC) |
| R3 | Реле додаткового обігрівача (PTC) |
| R4 | Реле стартера |
| R5 | Реле додаткового обігрівача (PTC) |
Блок запобіжників 2

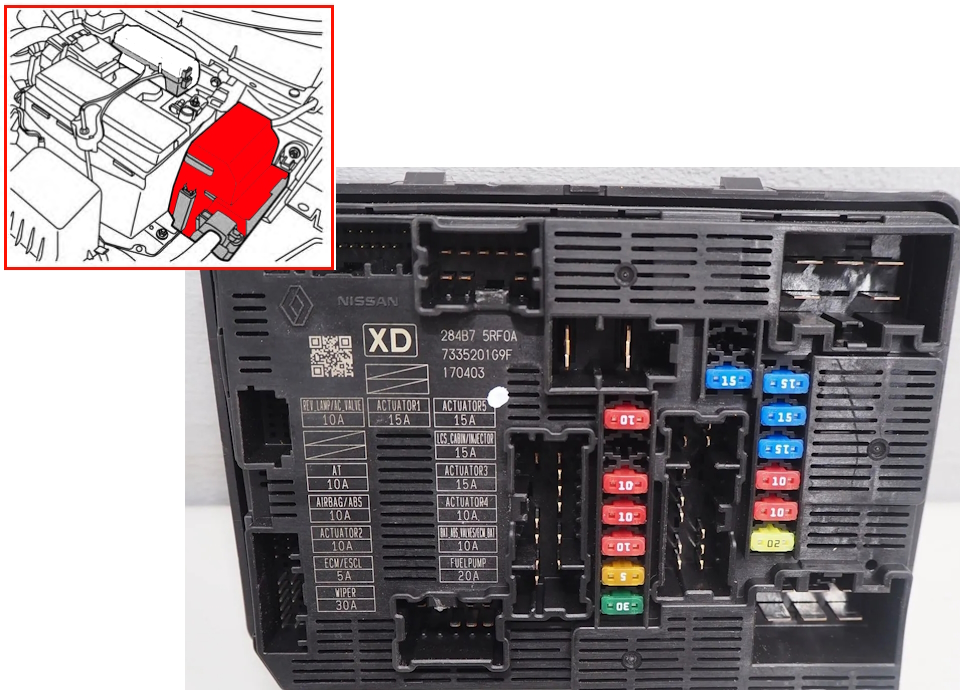

Фото для прикладу
Опис
- IGN_REV_LAMP / AC_VALVE – (REV_LAMP – ліхтарі заднього ходу (від запалювання) / AC_VALVE – електромагнітний клапан кондиціонера)
- IGN_AT – Система керування автоматичною коробкою передач (живлення ЕБД АКПП від замка запалювання)
- AGN_AIRBAG / ABS – Подушки безпеки (SRS) та блок ABS (антиблокувальна система гальм)
- ACTUATOR – Різні виконавчі механізми двигуна (дросельна заслінка, клапани керування турбіною тощо, залежно від комплектації)
- IGN_ECM – Блок керування двигуном (ECM / ECU), живлення подається при увімкненому запалюванні
- FR_WIPER – Передні склоочисники
- IGN_WASHER_MTR – Насос омивача лобового скла (живлення від запалювання)
- BAT_ABS – Постійне живлення блоку ABS (надходить безпосередньо від акумулятора)
- FUEL_PUMP – Паливний насос
Блок запобіжників 3

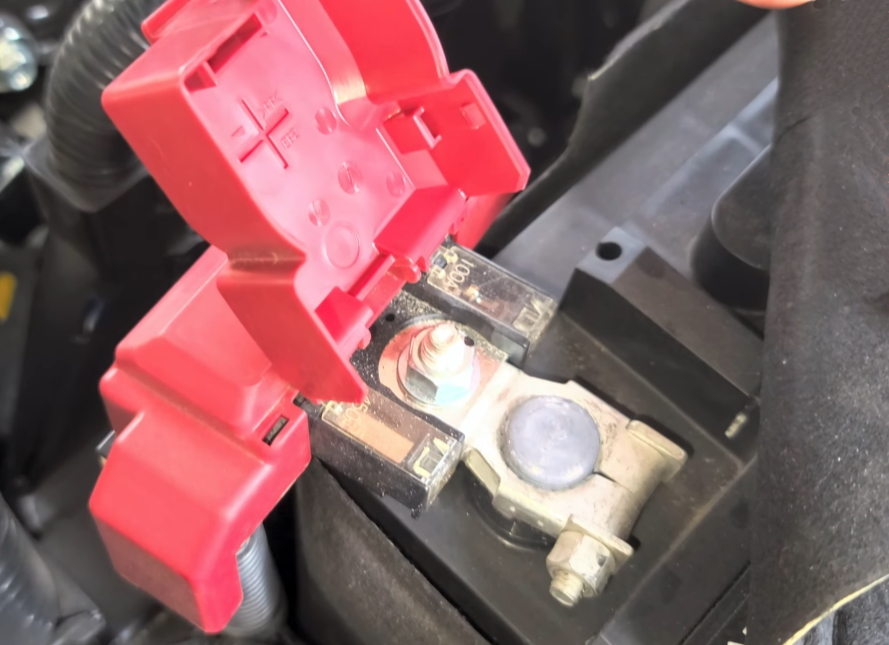

Блок запобіжників високої потужності у вигляді плавких вставок встановлений на плюсовій клемі акумулятора.
